Конструкция нашего каркасного дома представляет собой гибрид скандинавской и североамериканской систем. Из американской технологии мы взяли вторую верхнюю обвязочную доску на стенах. Связано это с тем, что боковые стены у нас длиннее шести метров и собираются из более коротких отрезков. Кроме того, что верхняя обвязочная доска соединяет стены воедино, она позволяет распределять нагрузку от стропил на стены более равномерно.

По строительным нормам древесина для строительства каркасных домов должна быть сухая, влажностью не более 18 %. Поэтому мы используем сухие строганные доски, влажностью 10-12 %. Сечение досок для стоек каркаса 45*95 мм, стропила же выполняются из доски сечением 45*145 мм.

При наличии проекта целесообразно весь домокомплект напилить заранее в размер, что значительно сокращает общее время строительства. Строительство каркасных домов методом «платформа» предполагает горизонтальную сборку стен на уже собранном основании с последующим подъемом и фиксацией.

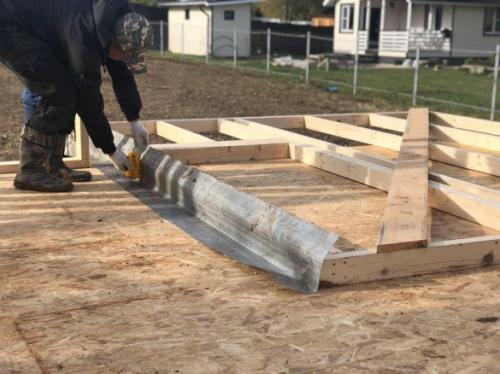

Монтаж происходит следующим образом: подготовленные верхняя и нижняя доска укладываются на платформу и разносятся на расстояние, соответствующее высоте стены. После этого на них делается разметка стоек. Высота стоек у нас 2500 мм, шаг по осям 625 мм. Такой шаг, во-первых, обеспечивает расстояние между стойками соответствующее ширине утеплителя, во-вторых, соответствует ширине листа ОСП– 250 мм (625*2), которым мы планируем обшивать каркас дома изнутри. Высота стоек у нас также неслучайна и соответствует высоте листа ОСП, таким образом вся обшивка нашего каркаса будет произведена листами ОСП практически без отходов, что полностью отвечает концепции нашего строительства.

Стены собираются на гвозди с кольцевой накаткой длиной 90 мм.

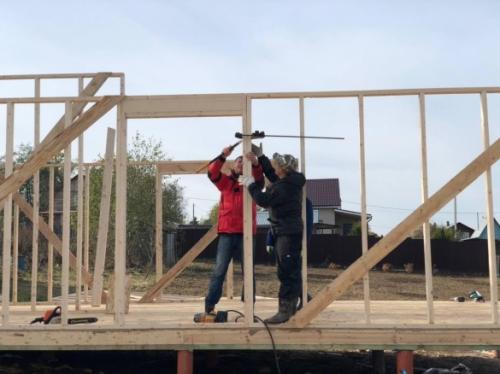

После того, как фрагмент стены собран на платформе необходимо максимально точно вымерить его диагонали с помощью рулетки и раскрепить временной укосиной.

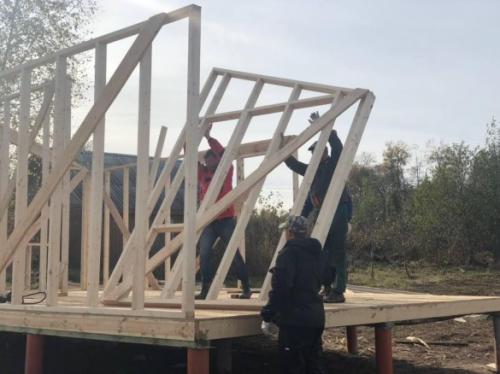

Следующим этапом стены поднимаются и также фиксируются гвоздями к основанию и скрепляются между собой.

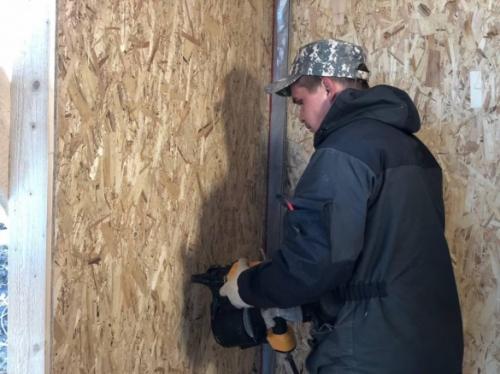

После этого снимаются укосины, а каркас для жесткости обшивается листами ОСП. Плиты ОСП монтируются с деформационным зазором 3-4 мм.

В месте примыкания внутренних перегородок к наружным стенам мы изначально на торец перегородки крепили полосу из пароизоляции для создания непрерывного герметичного контура. К основному полотну пароизоляции эти полосы впоследствии крепятся двусторонним скотчем.

По срокам вся работа по напиливанию стоек каркаса, сколачиванию, подъему и монтажу стен занимает всего 1-2 дня.

Обрешетка под гипсокартон размеры. Обрешетка под гипсокартон своими руками: пошаговая инструкция и видео

Здравствуйте, уважаемые читатели! Произошла со мной такая ситуация: дальняя родственника попросила помочь с ремонтом. Приехал, смотрю: на стенах ужасная штукатурка, покрашенная в несколько слоев. Сбивать эту красоту настолько хлопотно и пыльно, что от варианта мы отказались. Решил обшить комнату гипсокартоном. Но этот материал очень нежелательно крепить к дереву, т. е. если у вас деревянные стены, то на них нужно зафиксировать металлопрофиль и обшить конструкцию листами. Давайте же вместе разберемся, как делается обрешетка под гипсокартон.

Пример обрешетки под гипсокартон

Понять, нужен ли вам прочный каркас – несложно. Вы делаете ремонт своими руками, планируете создавать из гипсокартона подвесные потолки, или хотите обшить помещение изнутри с последующим его утеплением минеральной ватой? В таких случаях применение обрешетки обязательно.

Если производятся работы по выравниванию стен, понять, необходима ли обрешетка, можно оценив ровность стен, а точнее – уровень их перепада. Если значение кривизны не превышает 40 мм, монтаж обрешетки под гипсокартон необязателен.

Отдайте предпочтение поклейке листов клеем Перлфикс, так вы сможете существенно сократить конечные расходы.

Различия каркасов для обрешетки под гипсокартон

По используемым материалам все конструкции делятся на деревянные и металлические. Традиционно считается, что первые более экологичны, поэтому с их используют для отделки гипсокартоном брусовых домов. Также особенностью древесного каркаса является возможность производить работы по его коррекции без предварительного демонтажа.Главный недостаток дерева заключается в его требовательности к уровню влажности помещения. При высоких показателях материал будет разбухать и деформироваться, а при сильно заниженных – пересыхать и трескаться. Оптимальная влажность для деревянных реек – от 17 до 20%.

Шаг обрешетки под гипсокартон на стену. Три шага к созданию обрешетки под гипсокартон своими руками

Процесс создания обрешетки можно условно разделить на три этапа. Ниже мы более детально остановимся на каждом из них. В связи с отсутствием существенных отличий между тем, как крепить деревянные или металлические рейки под гипсокартон, нами будут также даны универсальные рекомендации, подходящие для каждого типа материала.
Учтите, вертикальная обрешетка (например, для потолка) существенно отличается от стандартной горизонтальной. В таком случае для крепления листов гипсокартона предусматривают три профиля: два с обоих краев, и один в центре.

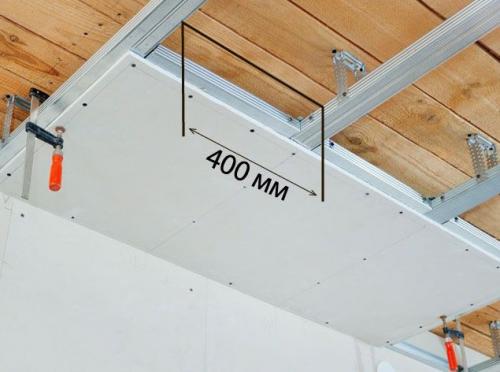

Чтобы избежать провисания, рекомендуется выдержать шаг монтажа вертикальных профилей в 400 мм. Таким образом, крепление каждого листа будет происходить за четыре профиля, что в итоге обеспечит оптимальную прочность конструкции.

Шаг между рейками для дальнейшей обшивки гипсокартоном

Прежде чем приступать к креплению к стене, следует подготовить эскиз будущей постройки. Стоит учесть следующие требования к размещению элементов:

• расстояние между направляющими – от 40 до 60 см;
• подвесы размещаются через каждые 50 см.

Чтобы при монтаже вы понимали, как и куда крепить профиль для гипсокартона, нет ничего проще произведения предварительной разметки поверхности. Воспользуйтесь карандашом и длинномерной линейкой. Обратите внимание, отверстия под дюбели делаются с шагом в 40 см.
Так как предварительные работы окончены, можем начинать крепить гипсокартон. Нарежьте материал под нужные вам размеры. Установка каркаса начинается с крепления направляющих, к которым монтируют стоечные элементы. Все соединения производят просекателем или с помощью саморезов.
Чтобы наглядно убедиться, как происходит установка обрешетки под гипсокартон, мы настоятельно рекомендуем вам посмотреть видео. С его помощью можно исключить наиболее типичные ошибки при монтаже. Этот совет особенно важен, в случае, если вы пока только интересуетесь, как делать подвесной потолок из гипсокартона, и решаете, стоит делать это самому или нет.

Обрешетка под гвл. ГВЛ для стен

Гипсоволокнистые листы — универсальный материал, идеально подходящий для выравнивания стен,изготовления перегородок и различных конструкций внутри помещений.

Выполненный из природного гипса и натуральной целлюлозы, абсолютно экологически чистый и безопасный для здоровья.

Дышащая структура листа обеспечивает оптимальную влажность, воздухообмени комфортный микроклимат в помещениях.

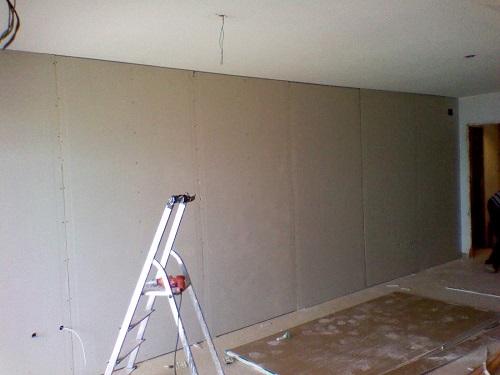

Рисунок 1. Стены облицованные ГВЛ.

ТОП 3 лучших товаров по мнению покупателей

Гипсоволокнистый лист Knauf/Кнауф Суперлист ФК влагостойкий 2500х1200х10 мм

630.00р.

Код товара 27

Knauf Суперлист ФК - высококачественный, экологически чистый влагостойкий гипсокартон для сухого стр…..

Гипсоволокнистый лист Knauf/Кнауф Суперлист ФК влагостойкий 2500х1200х12.5 мм

720.00р.

Код товара 31

Knauf Суперлист ФК - высококачественный, экологически чистый влагостойкий гипсокартон для сухого стр…..

Гипсоволокнистый лист Knauf/Кнауф Суперпол влагостойкий 1200х600х20 мм

485.00р.

Код товара 7

Knauf Суперпол - представляет собой изделие заводской готовности к поэлементной сборке в к…..

Виды и достоинства ГВЛ

Гипсоволокнистые листы — прессованный материал с гомогенной структурой.

В продаже имеется два вида гипсоволокнистых листов: ГВЛ и ГВЛВ.

Для облицовки стен и устройства перегородок жилых комнат подойдут обычные гипсоволокнистые листы — ГВЛ.

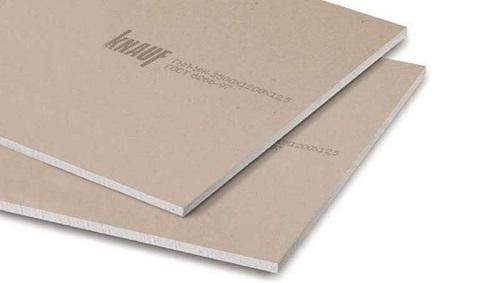

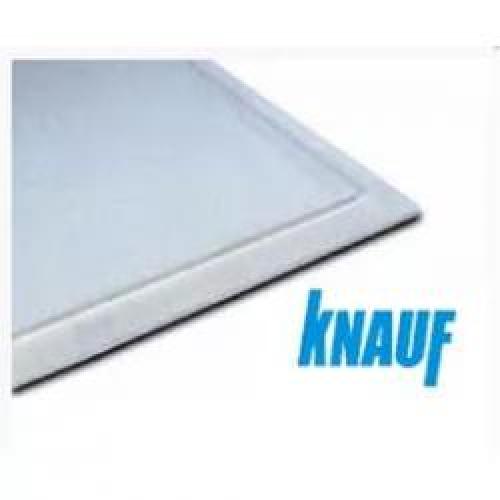

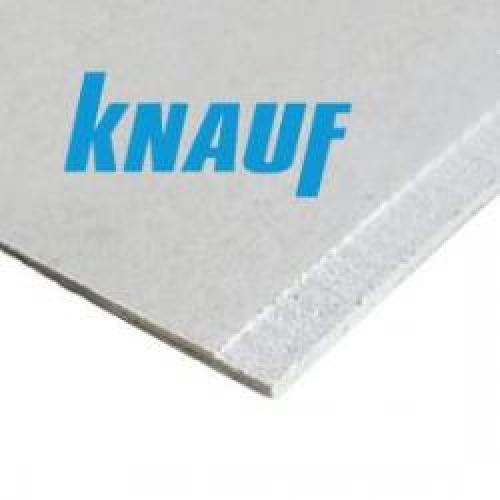

Рисунок 2. ГВЛ Knauf .

В помещениях с повышенной влажностью нужно применять листы влагостойкие — ГВЛВ.

Возможно применения влагостойких гипсоволокнистых листов в ванных, неотапливаемых и сырых подвалах, гаражах, производственных и складских зданиях.

Листы ГВЛ выпускаются с прямыми и фальцевыми кромками.

Листы с фальцами предназначены для обшивки стен, с прямыми кромками используются при устройстве сухих стяжек пола.

Стандартные размеры ГВЛ для стен, в миллиметрах:

• ширина— 500, 1000, 1200;
• толщина ГВЛ — 10, 12, 15, 20;

Гипсоволокнистые листы значительно прочнее ГКЛ, за счет имеющихся в массе листа армирующих волокон целлюлозы, обладают множеством преимуществ:

• огнестойкий материал, не поддерживает горение;
• можно забивать гвозди и вкручивать шурупы;
• хорошо пилится ножовкой, болгаркой электрическим лобзиком, обрабатывается рубанком;
• не подвержен температурным расширениям;
• сокращает трудозатраты и сроки отделки;
• подходит под любые отделочные материалы;
• совместим со всеми видами клеев и шпаклевок;
• легко монтируются на деревянные и металлические каркасы, образую идеально ровную поверхность.

Недостатки ГВЛ:

• жесткие листы не подходят для облицовки криволинейных конструкций;
• высокая стоимость;
• большой вес, по сравнению с ГКЛ.

Способы монтажа

Гипсоволокнистые листы могут монтироваться на каркас из металлических профилей или деревянных брусков, а также непосредственно на стену, при помощи шпаклевки, монтажной пены или специальных клеевых смесей.

Металлический каркас превосходит дерево по многим техническим и эксплуатационным характеристикам:

• устойчив к внешним воздействиям, не поражается грибком, плесенью и вредителями;
• легко монтируется;
• не горит;
• не подвержен деформациям;
• прочен, надежен и долговечен.

Металлические профили подразделяются на направляющие и основные.

Горизонтальные направляющие профили маркируются буквами ПН. Это основа каркаса, к которой крепятся вертикальные основные стойки.

Основные стойки маркируются буквами ПС. На них навешиваются гипсоволокнистые листы.

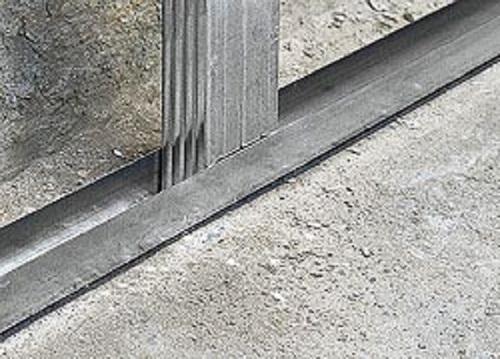

Рисунок 3. Стоечный профиль вставлен в направляющий профиль.

Деревянный каркас дешевле металлического, но имеет ряд существенных недостатков:

• поражается вредителями и микроорганизмами:
• подвержен деформациям и усадкам:

Каркас нужен, для устройства утепления и звукоизоляции стен и перегородок, при значительных неровностях стен, для использования пространства для прокладки под обшивкой инженерных коммуникаций.

Как правильно сделать обрешетку под гипсокартон. Выбор материалов и подготовительные работы

Продумывая, как сделать обрешетку, в первую очередь необходимо рассмотреть, какой материал будет использоваться для ее создания. И металл, и дерево имеют свои особенности. Так, если выбор пал на обрешетку из деревянных реек, следует учесть, что ее можно возводить только в сухих и хорошо проветриваемых помещениях. Она не подойдет для обустройства там, где отмечаются повышенная влажность воздуха и перепады температур. Древесина разбухнет, за счет чего стена может стать волнообразной.

Лучшими характеристиками обладает обрешетка под гипсокартон из металлического профиля. Данная конструкция имеет не только более долговечный срок использования, но и гладкие поверхности, что позволяет листам гипсокартона прилегать к ней максимально ровно и плотно. Работать со специальным профилем намного проще и быстрее, при этом необходимы инструменты, которые найдутся у каждого домашнего хозяина.

Для непосредственного монтажа каркаса на стены потребуется приготовить следующие принадлежности:

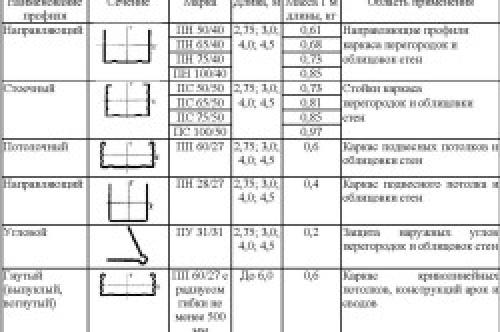

Виды профилей для установки гипсокартона.

• молоток;
• шуруповерт;
• строительный уровень и отвес;
• дрель или перфоратор;
• карандаш или маркер;
• демпфирующие ленты;
• металлические профили (направляющий, стоечный);
• дюбеля и саморезы.

Следует подбирать профили длиной в 3 или 4 м. Это объясняется тем, что в современных квартирах высота потолка редко превышает 3 м, а длина стен – 4 м. Если длины какого-либо профиля будет не хватать, два профиля сращиваются в один, закрепляясь 3 саморезами (по одному в каждую плоскость).

Если говорить о толщине профиля, то здесь наиболее предпочтительно выглядят изделия толщиной в 50 или 75 мм. Более тонкий профиль подходит для обшивки стеновых перегородок, а толстый – для того, чтобы сделать обрешетку под гипсокартон для вентиляционных каналов и прочих коммуникаций.

Перед тем как сделать обрешетку, требуется разметить поверхность, на которую будет крепиться конструкция.

В зависимости от неровности обрешетка должна отступать от поверхности стеновых перекрытий на расстояние около 6 см.

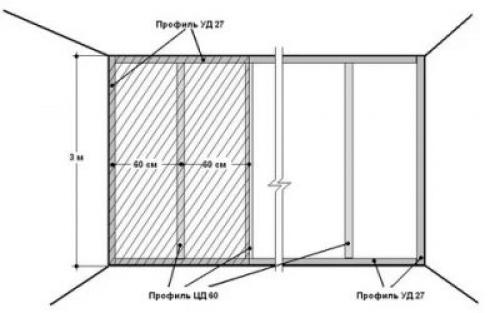

Схема обрешетки под гипсокартон.

Это расстояние отмечается на потолке, проводится прямая линия, вдоль которой будет крепиться направляющий профиль. Обычно для того чтобы линия была максимально ровной, используются строительный уровень и отвес.

Затем на полу и смежных стенах также прочерчиваются строго параллельные друг другу линии. Любая неточность в расчетах может привести к тому, что стена из гипсокартона получится кривой или перекошенной. Когда все метки проверены на параллельность, можно приступать к монтажу каркаса.

Обрешетка под гипсокартон из дерева. Монтаж гипсокартона на деревянный каркас

Гипсокартон плотно вошел в нашу жизнь — и как строительный материал, и в качестве облицовки. Большинство производителей рекомендуют монтировать гипсокартоновые конструкции на металлические профили. Детально о процессе монтажа каркаса из металлического профиля мы разобрали в этой статье . Но можно ли монтировать гипсокартон на деревянный каркас? конечно! и мы расскажем, как это сделать грамотно и быстро.

Комбинированное использование дерева и металопрофиля

Необходимые инструменты и материал в работе

Для устройства деревянного каркаса под облицовку стен,подвесных потолков нужен инструмент:

• уровень;
• измерители — линейка, рулетка;
• ручной или электрический режущий инструмент для древесины;
• дрель, шуруповерт;
• молоток.

Инструмент, необходимый для монтажа гипсокартона на деревянную обрешетку

Материалы:

• деревянный брус, его размер зависит от цели возведения конструкции — для утепления или шумоизоляции стены профиль бруска должен быть не меньше, чем толщина материала прокладки на 4-5 см; для выравнивающей облицовки стен — брус сечения 8,0х2,5 см для стоек (вертикальная система) или балок (горизонтальная), 4,0х2,5 см — для распорок;
• при звукоизоляции — специальная прокладка;
• гипсокартон — в зависимости от назначения помещения обычный, влагостойкий, огнестойкий;
• армирующая лента для швов;
• шпатлевка;
• грунтовка;
• материал финишной отделки.

ВНИМАНИЕ! при облицовка гипсокартона плитными материалами зашивку нужно выполнять в 2 слоя!

Для работ на высоте понадобится лестница-стремянка или подмости.

Обязательна защита работника — одежда, перчатки, очки, респиратор, обувь с нескользкой подошвой.

Как рассчитать количество крепежа

Элементы каркаса крепят к ограждающим конструкциям напрямую дюбелями, каркас под гипсокартон в деревянном доме — гвоздями, при креплении с помощью специальных подвесов — на саморезах. Расчет крепежа зависит от способа крепления, выбранного шага стоек и распорок.

Крепеж каркаса к основе выполняется дюбель-гвоздями (в дерево, бетон, кирпич) или дюбель-винтами (пористые материалы — газо-, керемзито-, пенобетон) 6х40 из расчета 1,6 на м кв.

Каркасы межкомнатных перегородок крепят на анкерные болты.

Между собой деревянные бруски крепят саморезами по дереву — 2,7 на 1м2.

Для крепления облицовки используют саморезы длиной 20 мм с шагом 100…120 мм с конусной головкой — 17 шт. на м2.

Для подвесного потолка расход метизов на м2:
дюбели анкерные (крепление подвесов к потолку) 0,7;

• шурупы (крепление каркаса к подвесам) 3,5х9 — 1,4;
• саморезы по дереву (крепление элементов каркаса друг к другу) 0,7;
• саморезы (крепление ГКЛ) 23.

Выбор и подготовка древесины для каркаса

Можно ли крепить гипсокартон на деревянные бруски? Да, если выбрать правильный материал и обработать его. Особенно уместен гипсокартон по деревянному каркасу в деревянном доме, если вагонка или брус в интерьере не нравятся.

Лучший вариант для каркасов — хвойная древесина, в отличие от лиственных пород она впитывает меньше влаги, меньше подвержена порче насекомыми, гниению, болезням. Но для увеличения срока службы любой брус требует защиты от вредителей и болезней, повышения сопротивляемости горению.

Процесс подгонки деревянной обрешетки под гипсокартон

Брус грунтуют, последовательно покрывают в 2 слоя фунгицидом (при замеченных ходов жучков, плесени, гниения, затем антисептиком и антипиреном. Каждый слой наносят после полного высыхания предыдущего.

Деревянный каркас для гипсокартона, эксплуатируемого в жилом помещении, нельзя обрабатывать составами, содержащими каменноугольные или сланцевые смолы

Сокращает срок подготовительных работ использование комплексных составов, гарантирующих защиту до 25 лет, но цена их значительно выше.

Подготовка поверхности

Перед началом работ удаляется старая отделка — обои, краска, облицовка. При обнаружении грибка и/или плесени проводится обработка поверхностей, они просушиваются. Ровные стены и потолок не требуют дополнительной подготовки, при больших неровностях стены их придется оштукатуривать или сооружать каркас на отлете от ограждения комнаты.

Разметка

Предварительно стоит выполнить чертеж (схему) каркаса с раскладкой ГКЛ, можно нарисовать от руки, главное, чтобы были видны основные и дополнительные элементы конструкции, точки крепления. По схеме рассчитывают размеры и количество элементов каркаса и крепежа, площадь облицовочного материала, количество пропитки и финишной отделки.

Пример разметки каркаса под гипсокартон

Размер обычного листа ГКЛ 1,2х2,5…3,0 м. Исходя из этого габарита выбирается шаг каркаса. Листы ГКЛ можно крепить в горизонтальном или вертикальном направлении, соответственно несущие элементы будут расположены параллельно с шагом 0,6 м в осях, распорки — перпендикулярно, с таким же шагом.

Размеры для сооружения каркаса под стандартный лист гипсокартона

Выбор направления зависит от особенностей перегородки — проемов окон, дверей, декоративных ниш, на потолке — различных уровней, расположения светильников. Конструкцию планируют так, чтобы снизить количество резки ГКЛ и максимально снизить отходы.
