Чертеж деревянной лестницы на второй этаж.

01.04.2017 в 00:55

Планируете постройку частного дома на два этажа или больше? Мы рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем - в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая - с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками
. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.
В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:
Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Только в том случае, если за дело берется новичок, то, сложность изготовления у них одинаковая.
Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции - это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница центром композиции интерьере является. Единственный минус - это довольно крутой подъем, который отрицательно сказывается на безопасности.
Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.
Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.
Подготовка материалов и особенности работы.
Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.
Начнем с материалов для строительства конструкции на второй этаж:
Шурупы;.
Толстые доски, которые в дальнейшем превратятся в ступеньки;.
Бруски - сечение должно быть не менее 40 миллиметров.

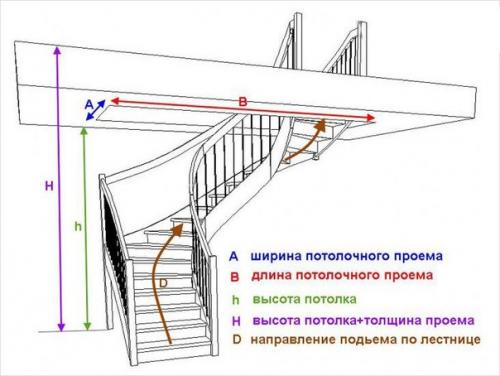

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.
Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:
Угол наклона лестницы;.
Ширина;.
Высота всей конструкции;.
Количество ступеней.
Только в том случае, если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

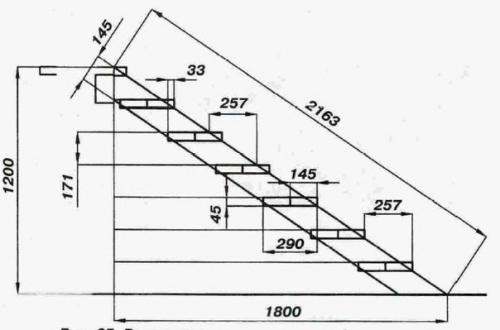

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.
Лестницу на второй этаж.

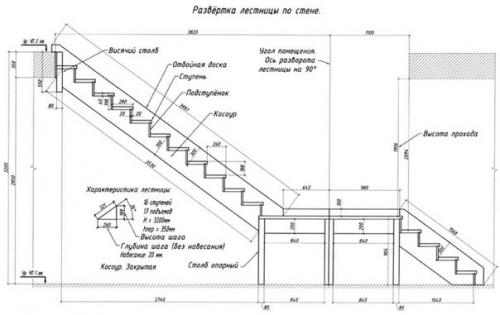

Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.
Расчеты и процесс изготовления.

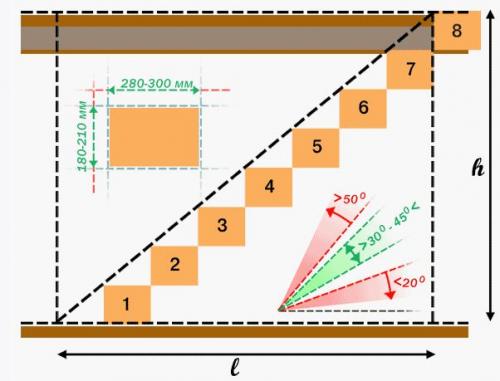

Отталкиваться необходимо от комфорта - лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45\xB0. Что касается данный материал из группы, то она может быть 30-35 сантиметров, минимум - это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.
Схема деревянной конструкции на второй этаж:
Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14, 5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20, 71 см, а во втором - 19. 33 см.
В примере используются целые числа - высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.
Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.
Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.
Амым надежным вариантом является прямая лестница. П - образный вариант подходит для частных домов, где большая площадь. Г - образную конструкцию новичок вряд ли осилит.

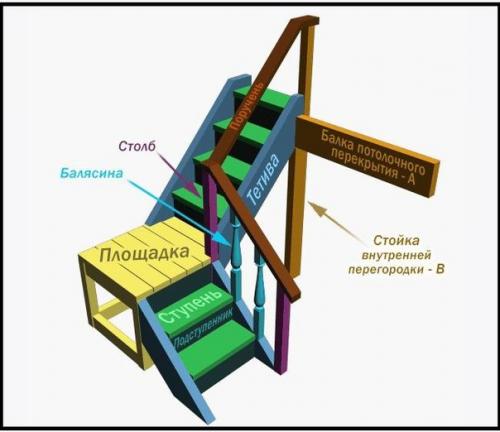

В конструкции будущей лестнице могут присутствовать:
Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
Косоуры. Второй вариант - это балки, которые держат ступени лестницы снизу.
Монтаж.
Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры на опорный брус устанавливаются. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.
В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху Косоуров, делать это удобнее всего саморезами.
Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они декоративными и поддерживающими элементами являются.
Теперь установка:
Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Таким образом, если конструкция большая, то посередине лестницы не помешает дополнительная опора.
Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Лишь в том случае, если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно морилку взять. В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Таким образом, если угол рассчитан правильно, то стремянки не будет.
