Замена электропроводки своими руками.
Причин, чтобы поменять электропроводку, может быть много. Первая и основная заключается в том, что схема проводки и свойства кабеля в советских домах не рассчитаны на большое количество мощной электротехники. А блага цивилизации все прибавляются и прибавляются в наших домах. Это не проходит бесследно. Алюминиевая проводка, сечение которой не рассчитано на суммарные мощности современных потребителей, начинает быстро выходить из строя, перегреваясь. Вторая причина - почтенный возраст проводки
. Гарантийный срок эксплуатации провода составляет 20 лет. После этого начинается быстрое разрушение изоляции, что приводит к искрению и короткому замыканию. Третья причина - отсутствие заземления в старой проводке. Все это в совокупности может сподвигнуть на капитальный ремонт и замену электропроводки, что влечет за собой колоссальные растраты. Но не стоит отчаиваться. Чтобы можно было сэкономить на работе специалистов, мы расскажем, как происходит замена электропроводки своими руками.
Меняем старую электропроводку или прокладываем новую.
Сразу хотелось бы отметить, что заменять проводку частично не имеет никакого смысла. Лишь в том случае, если уж решились менять, то менять полностью, до самого щитка, с заменой всех розеток и выключателей. Есть только одно исключение - временная мера. В случае если произошел обрыв провода в конкретном месте, и вы не собираетесь делать ремонт, то вполне возможны ремонт и замена электропроводки только на этом участке.
Перед тем как приступать к замене проводки во всей квартире или доме, необходимо разузнать схему ее прокладки. Ведь может быть так, что никакой "Замены" старой на новую не получится, а придется отрезать старые магистрали и полностью делать новую разводку. Это зависит от того, каким образом была реализована старая проводка.
В некоторых типовых домах проводка расходится в разные помещения по полу в специальных штробах, выполненных на заводе. Сверху уложен деревянный или паркетный пол на лагах. К выключателям и розеткам провода поднимаются либо под штукатуркой, либо в штробах, либо в пустотах перекрытий. К осветительным приборам - в пустотах перекрытий. В случае если вы не собираетесь срывать напольное покрытие, то о замене проводки придется забыть. Необходимо будет "Отрезать" ее и проложить новую к приборам и потребителям другим, более доступным способом.
В том случае, если проводка изначально проходит в штробах стен, то заменить ее не составит большой головоломки, но попотеть придется, чтобы выудить ее из штукатурки.
Замена открытой проводки - самая простая работа. Возможно, даже не придется делать ремонт.
После того как выяснили, какими путями проводка идет по квартире, можно определиться, какие уже готовые штробы или места установки распредкоробок мы можем использовать при замене электропроводки, а какие нет.

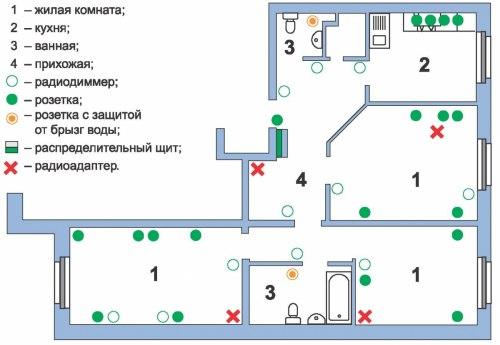

Полная замена электропроводки начинается с составления новой схемы разводки. Для начала определяемся, каким способом будем монтировать проводку: открытым, закрытым или комбинированным (в кабель - каналах. Далее необходимо начертить на бумаге план квартиры, указать на нем места, где стоит бытовая техника, где планируется установка розеток и выключателей, осветительных приборов, где понадобятся распредкоробки.
Розетки следует монтировать в тех местах, где стоят мощные электроприборы. Их количество для жилых комнат рассчитывается по такому правилу: на каждые 6 м 2 помещения должна приходиться 1 розетка. Это правило не работает для кухни: в ней должно быть не менее 3 розеток на 6 м 2. ведь вспомните, именно на кухне сосредоточено наибольшее количество техники: холодильник, морозильная камера, микроволновая печь, индукционная плита, электрочайник и другие. Кстати, для электроплиты требуется отдельная розетка с силовым кабелем не менее 4 мм 2, может понадобится и 6 мм 2, это зависит от мощности плиты. Все остальные розетки на кухне лучше расположить рядом со стационарно установленной техникой.
Высота установки розеток строго не регламентируется. Можно устанавливать на расстоянии 20 - 30 см от пола, а можно и выше - 80 см или 1 м. это зависит от удобства. Единственное ограничение - нельзя монтировать розетки слишком близко к полу, иначе во время затопления могут возникнуть проблемы. В туалете установка розеток запрещена, в ванной - разрешена только через специальный распределительный трансформатор.
Выключатели устанавливаются сразу при входе в помещение возле двери, не ближе 15 см от дверного проема. Чтобы дверь не мешала им пользоваться, монтируют его со стороны притвора, а не петель. Высота выключателей также строго не регламентируется, кто-то устанавливает на 0, 9 м от пола, кто-то 1, 5 м - как кому удобнее.
Для каждого помещения необходимо просчитать суммарную мощность электроприборов.

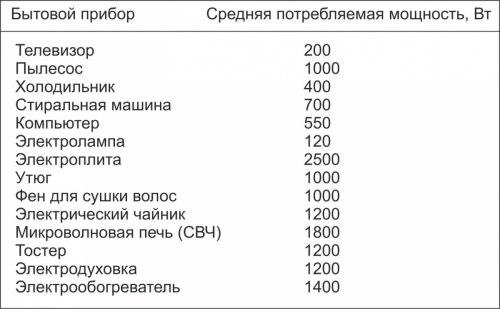

Таблица мощностей электроприборов.
Таблица мощностей электроприборов.
В том случае, если в одном помещении стоит много мощных приборов, к ним необходимо подвести отдельные линии с автоматами отключения.
Смотрим по схеме расположения розеток и выключателей, где нам будет удобно разместить распредкоробки, чтобы они были доступны. Наносим их на план. Направление прокладки провода должно быть строго вертикальным или горизонтальным, не допускается укладка по диагонали или под другим углом, кроме 90\xB0.
Далее разбиваем потребителей по группам, например:
Группа "Розетки".
Группа "Освещение" - отдельно для двух половин квартиры.
Группа "Кухня", где будут располагаться розетки для мощных приборов.
Группа "Мощные Потребители" - индукционная плита, бытовой кондиционер и т. д.
Группа "Опасные Мощные Потребители", как например, джакузи, ванная комната и другие.
Для каждой планируем отдельные силовые кабеля. Это должно быть указано на схеме: тип, сечение, материал.
Проверяем последний раз схему, проходимся по комнатам, прикидываем. Таким образом, если довольны результатом, то наносим расположение объектов на стены и потолок. В том случае, если планируется скрытая проводка, то для этого придется удалить все отделочные материалы, очистить стены и на них чертить маркером или простым карандашом линии прокладки кабеля, места установки распредкоробок, розеток и выключателей. Теперь идем покупать материалы.
Покупаем провода, щиток, распредкоробки, узо и автоматы.
Внимание! Только в том случае, если вас интересует вопрос, сколько стоит замена электропроводки, то давайте попытаемся обсудить его. В первую очередь это зависит, сами вы будете ее делать или нанимать электриков, а затем строителей, чтобы заделать работу электриков. Второй момент - каким способом планируете делать прокладку. В том случае, если в кабель - каналах, то особо пыльной работы не будет. Придется только потратиться на материалы. Таким образом, если собираетесь делать скрытую проводку в штробах, то это самый затратный и грязный вариант.
Стоимость замены электропроводки своими руками зависит от размеров квартиры и количества материалов, которые необходимо приобрести. В среднем только на провода, розетки, выключатели и другие сопутствующие материалы придется потратить около 700 у. е.

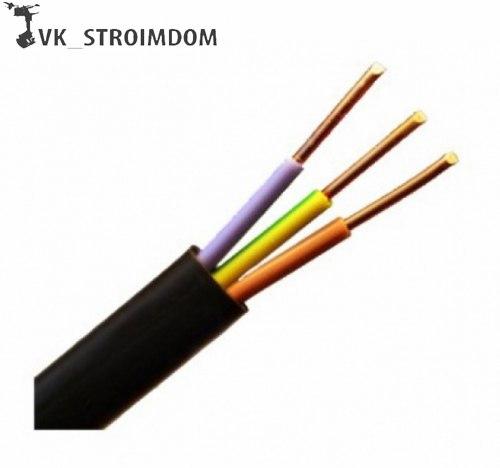

Кабель ВВГ 3*2, 5.
Провода. Для прокладки кабеля к осветительным приборам приобретаем трехжильный медный провод ВВГ 1, 5 мм 2 сечением. Длину рассчитываем так: измеряем все отметки, которые мы сделали на стенах и потолке и добавляем по 10 - 15 см на каждую промежуточную распредкоробку и выключатели. Для прокладки проводки для розеток покупаем трехжильный кабель ВВГ 2, 5 мм 2 сечением. Длину рассчитываем так же. Для электроплиты понадобится ВВГнг 5*6 - пятижильный провод 6 мм 2 сечением.
Узо и автоматы. Сразу разграничим эти понятия.
Узо - устройство защитного отключения, необходимо для защиты от токов утечки.
Защитные автоматы отключения.
Автомат отключения используется для защиты от коротких замыканий.
Можно использовать дифференциальные автоматы, они выполняют функции обоих устройств сразу.
Для группы "Розетки" приобретаем узо на 30 мА класса а и автомат на 16 - 20 а.
Для группы "Освещение" - автомат на 10 а. этого будет вполне достаточно.
Для группы "Мощные Приборы", "кухня" и "опасные мощные приборы" - автоматы на 25 а и узо на 30 мА.
Распредкоробки покупаем в необходимом количестве, исходя из схемы.
Розетки и выключатели.
Розетки и выключатели подбираем в зависимости от того, открытая или скрытая будет проводка, а также из эстетических соображений. Они могут быть встроенными или накладными. Можно купить выключатели с подсветкой для некоторых зон, например, коридора или прихожей. Но это по желанию.

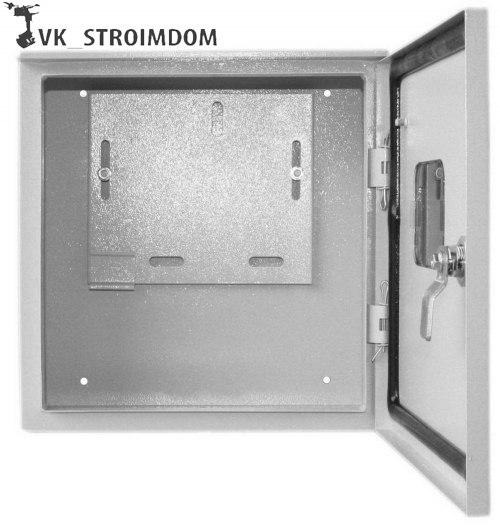

Электрощиток можно приобрести металлический, а можно и пластиковый. Размер щитка подбираем в зависимости от количества автоматов и узо, которые будем подключать. Есть щитки на 2 автомата и до 16 и более штук. Берем щиток с запасом для 2-х автоматов, на всякий случай, если в процессе последующей эксплуатации нам понадобится создать отдельную линию для еще одного мощного прибора.

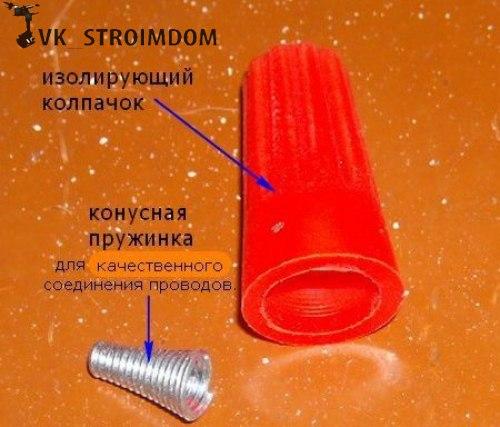

Сизы - соединительные изолирующие элементы для соединения проводов в распредкоробках. Покупаем с избытком.
Понадобятся еще изолента и дюбель - гвозди, саморезы, гофра, клипсы для гофры и другое.
Можно переходить к монтажу.
Замена старой электропроводки с установки нового щитка начинается. В новостройках для него предусмотрена специальная ниша, к которой подведен силовой кабель. В таком случае необходимо лишь установить в него все автоматы и узо, закрепить его в нише и подключить к кабелю.
Только в том случае, если дом старый, то щиток следует сделать навесным. Для этого подбираем удобное место, чтобы иметь к нему свободный доступ. Вешаем щиток на дюбеля. Так как в квартиру у нас провод не заведен, то бурим в стене отверстие и протягиваем кабель ВВГнг 5*6, подключаем его к щитку в подъезде.

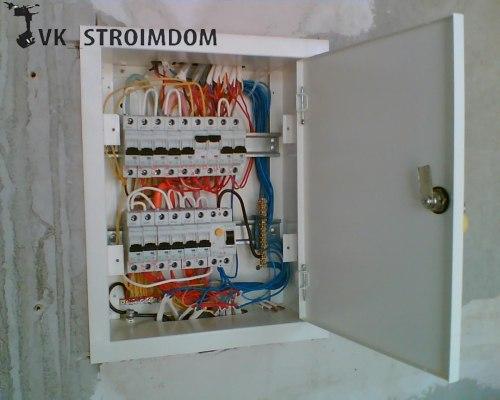

Внутри стандартный щиток выглядит так: вверху - клеммы ноль, внизу - земля, посередине - автоматы. Зачищаем вводной кабель, подсоединяем синий провод к нулю, желтый - к земле, а белый - к верхнему контакту на автомате, там же устанавливаем перемычку к соседнему автомату. Провода ВВГнг 3*2, 5 и ВВГнг 3*1, 5 подключаем так: фазу - к клемме автомата внизу, ноль и заземление - так же, как и вводной силовой кабель.
В случае если будут использоваться узо, то сначала фаза и ноль подключаются к узо и только затем идут на автомат и нулевую клемму.
Теперь можем переходить к монтажу проводки.
Прокладка кабеля в штробах и под штукатуркой - самый пыльный вариант. Иногда, чтобы не огибать все стены, провода ведут по полу. Но в таком случае понадобится полностью демонтировать старое напольное покрытие и класть новое.
Штробление стен для электропроводки.
Для выполнения штроб в стенах из бетона или кирпича понадобится штроборез или на крайний случай болгарка с алмазным диском и перфоратор с алмазной коронкой. Работать необходимо в респираторе и очках, так как пыли будет очень много.
Важно! Учтите, что штробление бетонных панельных перекрытий в типовых панельных домах для прокладки электропроводки запрещено постановлением правительства Москвы номер 508- ПП от 25. 10. 2011.
Глубину штроб делаем исходя из того, что слой штукатурки сверху не будет превышать 10 мм. Ширина не ограничена. Места для распредкоробок и розеток с помощью специальной коронки вырезаем.
В том случае, если есть возможность прокладки кабеля в пустотах перекрытий, то стараемся так и делать, чтобы не нарушать целостность стен и потолка. Особенно это касается кабеля освещения, так как чаще всего он находится в пустотах плиты, выступающей потолком в вашей квартире.
Когда все штробы будут готовы, согласно предварительно выполненной схеме прокладываем провода в необходимом количестве и требуемого сечения. Для этого разрезаем их на отрезки необходимой длины. Иногда для удобства их протягивают через гофру, чтобы затем было легче произвести замену участка без нарушения отделки стены. Иногда пучок проводов стягивают специальными хомутиками и присоединяют к стене крепежными элементами.

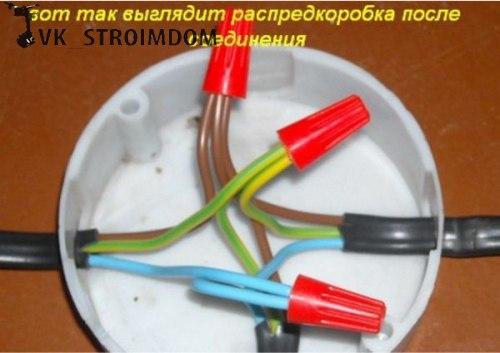

Соединение проводов в распредкоробках.
В распредкоробках производим соединение проводов с помощью сиз, закрываем их крышкой. Розетки и выключатели устанавливаем. Подсоединяем провода к контактам. С помощью тестера проверяем работоспособность системы. В том случае, если все хорошо, можно вызывать электрика для подключения электричества от силового щита.
Затем все штробы следует заделать штукатуркой. Для однокомнатной квартиры на подобные работы по замене электропроводки цена в электромонтажных компаниях начинается от 300 у. е. обычные строительные бригады могут запросить меньше - около 120 у. е.
Электропроводка под гипсокартоном.
Только в том случае, если прокладывать провод под гипсокартонными панелями, то технология другая - необходимо обязательно спрятать провода в гофру, прикрепить ее к стенам клипсами.

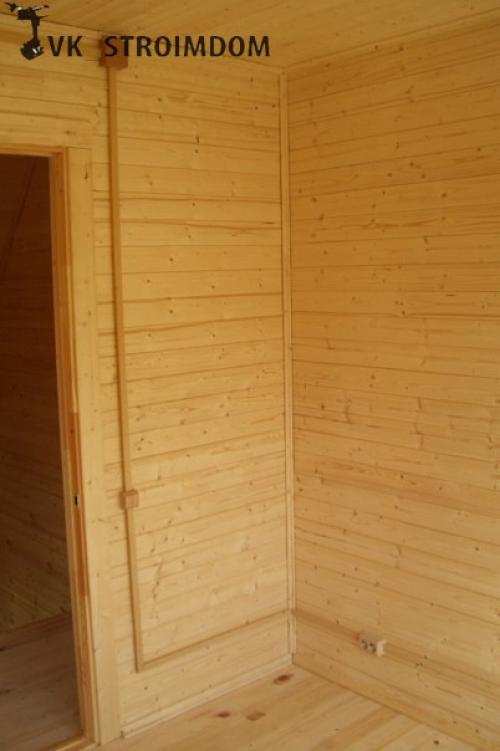

Этот способ намного легче предыдущего, менее пыльный, но и менее эстетичный в местах подвода проводки к выключателям и розеткам. В закупку материала необходимо включить плинтуса с кабель - каналами и короба для подвода к потребителям. Подключение щитка не отличается.
Согласно разработанной схеме закрепляем плинтус к полу. От него ведем короба к розеткам и выключателям. В них укладываем провода. В случае если требуется установка внешних распредкоробок, монтируем их и соединяем внутри провода с помощью сиз.
Все розетки и выключатели будут накладными, закрепляем их к стенам и заводим внутрь провода, соединяем. Проверяем тестером и приглашаем электрика. Вот и все. Затем закрываем плинтуса и короба. Никакой другой отделки не нужно.
В основном способ монтажа электропроводки в кабель - каналах используется в местах, где нет возможности выполнить скрытую проводку и в офисных и коммерческих помещениях. Но на самом деле у него есть неоспоримое преимущество. Только в том случае, если понадобится ремонт проводки или подключение дополнительной группы, не потребуется делать ремонт и долбить стены. А что касается эстетики: современный рынок предлагает кабель - каналы и короба самых разнообразных расцветок, способных не только не нарушить интерьер, но и дополнить его.
