Скамейка своими руками из профиля чертежи. Описание и размеры

Скамейка своими руками из профиля чертежи. Описание и размеры

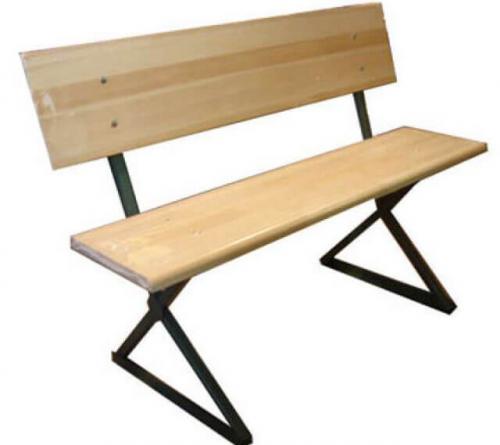

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал :

• Скамейки из дерева своими руками
• Мебель своими руками для сада

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

1. Длина скамейки определяется из расчета 0,6 м на одного человека.
2. Ширина – минимум 30 см.
3. Высота спинки – от 30 см.
4. Угол между сиденьем и спинкой – от 105° до 120°.
5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Источник: https://milyj-dom.ru-land.com/novosti/skameyka-svoimi-rukami-iz-profilya-chertezhi-prostaya-skameyka-iz-profilnoy-truby-svoimi

Лавочка из профильной трубы своими руками с размерами. Как сделать лавки, столы, скамьи и другую садовую мебель из профильной трубы

Лавочка из профильной трубы своими руками

Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Источник: https://rukozhopim.ru/rukozhopstva-post/lavochka-iz-profilnoy-truby-svoimi-ru/



Лавочка — предмет, который должен быть на каждом приусадебном участке. Однако, на покупку скамейки из металла не всегда есть возможность выделить средства. Поэтому можно сделать лавочку своими руками из профильной трубы.

Преимущества и недостатки профильной трубы

Профильная труба может иметь различную форму сечения:

• овальную;
• ромбовидную;
• квадратную

Изготавливается она из углеродистой и низколегированной стали, поэтому очень часто применяется как в гражданском, так и в промышленном строительстве. Такая труба легко поддаётся резке, сварке и изгибу.

Из неё можно сделать красивую садовую беседку, распашные и откатные ворота, детские качели, карусели, различные виды оград и другие малые архитектурные формы для приусадебного участка. В том числе и скамейку.

Скамейка из профиля чертеж. Скамейки из профильной трубы своими руками: технология, фото

Как сделать лавочку своими руками: пошаговая инструкция изготовления скамейки

Для комфортного отдыха на приусадебном участке без скамейки не обойтись. Раньше их делали преимущественно из дерева, которое не отличается долголетием. Чтобы не заниматься ежегодным ремонтом предпочтение лучше отдавать лавочкам из профильной трубы.

Виды скамеек

Конструкцию скамейки сварной выбирают в зависимости от назначения:

1. Для непродолжительного отдыха делают лавочки без спинки. Ограничений по длине нет, размер ширины выбирают с учетом анатомических особенностей отдыхающих людей. Для сборки конструкции достаточно нескольких часов.
2. На лавочках со спинкой условия для отдыха лучше, так как снимается нагрузка с позвоночника. Для улучшения комфортности конструкцию делают с подлокотниками. Их устанавливают в местах, отведенных для длительного отдыха.

Выбор материалов для изготовления

Для сборки каркаса лавочки потребуется профильная труба квадратного или прямоугольного сечения. Прочность марок из низколегированных и углеродистых сталей выше. Цена профильных труб напрямую зависит от толщины стенок. Однако при выборе следует учитывать, что для сварки тонкого металла нужен опыт. Независимо от конструкции и размера скамейки для сборки достаточно трубы сечением 40×20 мм со стенкой 2 мм. Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

• краской, лаком или иным покрытием;
• грунтовкой;
• антикоррозийным составом;
• молотковой эмалью;
• досками из сосны для сиденья и спинки толщиной 20 — 30 мм;
• саморезами, болтами с гайками и шайбами;
• антисептиком для обработки досок.

Лавочка с таким каркасом прослужит до 15 лет без капитального ремонта.

Чертеж и требования, предъявляемые к лавочкам

Для точного определения количества материалов перед началом работы составляют чертеж с учетом требований:

• скамейка должна быть удобной для отдыха, поэтому желательно наличие спинки;
• конструкция должна быть достаточно прочной, чтобы сиденье не прогибалось под весом сидящих людей;
• материал должен быть стоек к атмосферным воздействиям.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях. Конструкции скамеек из профильной трубы могут быть традиционными или разрабатываются самостоятельно. На стадии проектирования определяют способ крепления деревянных или пластиковых элементов сиденья и спинки. В зависимости от конструкции соединение металлических деталей выполняется под разными углами, которые нужно указать на чертеже.

Жестких требований по размерам нет, но при разработке проекта руководствуются следующими рекомендациями:

• для обеспечения надежной устойчивости ширину опорной части выбирают в пределах 0,45 — 0,65 м;
• спинка будет комфортной при высоте 0,5 — 0,55 м с углом наклона 15 — 20⁰;
• расстояние от основания лавочки до сиденья выбирают 0,4 — 0,5 м, чтобы ноги сидящего человека доставали до земли.

Чтобы избежать ошибок во время сборки, чертеж делают в трех проекциях.

Простая скамейка без спинки своими руками

Небольшая лавочка из профильной трубы традиционной формы собирается из двух прямоугольных опор, соединенных двумя горизонтальными поперечинами. Сверху крепятся деревянные планки для сидения. На длинных конструкциях количество опор увеличивается. Сваривание скамейки из металла своими руками выполняют в следующей последовательности:

• профильные трубы размечают по размерам на чертеже;
• болгаркой или ножовкой по металлу нарезают заготовки с соблюдением необходимых углов (для опор 45⁰);
• на сварочном столе или ровной поверхности из подготовленных деталей складывают опору, проверяют соответствие размеров;
• скрепляют заготовки между собой прихватками;
• угольником или замером диагоналей проверяют углы между деталями прямоугольника;
• если все в порядке стыки обваривают сплошными швами;
• аналогично собирают вторую опору;
• к готовым прямоугольникам приваривают обе перекладины;
• со швов сбивают шлак, затем зачищают шлифовальной машинкой;
• подготовленные доски нарезают по размеру каркаса, кромки закругляют;
• на опорах намечают места под болты или саморезы для крепления элементов сидения;
• после просверливания отверстий края очищают от заусениц;
• доски пропитывают антисептиком, после просушки красят или наносят лак;
• поверхности профильных труб зачищают наждачной бумагой, обрабатывают антикоррозийным составом, затем каркас покрывают грунтовкой, после высыхания красят эмалью;
• закрепляют доски.

Источник: https://interior.ru-best.com/idei-dizayna/lavochki-iz-profilnoy-truby-lavochka-iz-profilnoy-truby-svoimi-rukami

Лавочка из проф трубы чертеж. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Скамейка со спинкой своими руками чертежи. Лавочка своими руками: простые и сложные конструкции для новичков и профессионалов (150 фото-идей)

Приезжая на дачный участок, многие рассчитывают отдохнуть, расслабиться и приятно провести время. Чтобы эти планы воплотить в реальность, нужно позаботиться о создании соответствующих условий. Недостаточно просто установить несколько лавочек.

Можно сделать привлекательный и оригинальный уголок, в котором удастся отдохнуть, насладиться окружающей природой и результатами собственного труда.

Местоположение

Первая проблема, которую нужно решить, заключается в выборе места для лавочки. Оно влияет на материал конструкции. К примеру, для старого сада с крупными ветвистыми деревьями подойдут изделия из древесины, для небольшого участка, не сильно засаженного деревьями и кустарниками, рекомендованы маленькие ажурные конструкции.

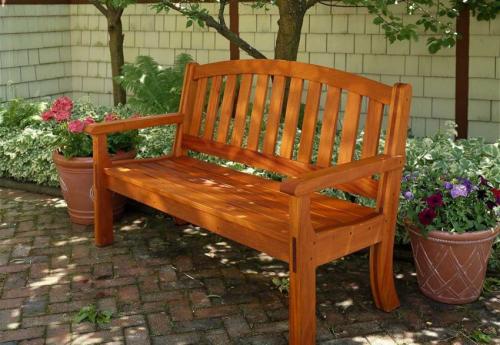

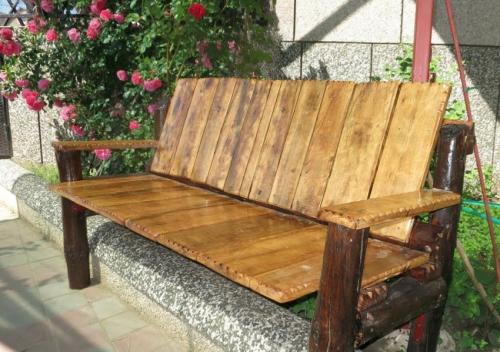

Если поискать в сети примеры фото лавочки на даче, то можно увидеть, что они часто являются составляющим элементом беседок, веранд и летних площадок. Если вы планируете сделать нечто подобное, то позаботьтесь о том, чтобы все детали были выполнены в общем стиле.

Место для лавки выбирайте так, чтобы с нее открывался приятный вид. Вряд ли вам захочется любоваться забором соседей или стенками сарая.

Желательно выбирать места перед озерами или речками, цветниками и пр. Главное, чтобы окружающие объекты привлекали и радовали взгляд, помогали расслабиться и настраивали на позитивный лад.

Желательно, чтобы лавка располагалась в тени. Ее ставят под кронами крупных деревьев или под навесами. Помните, что она выступает в качестве места для отдыха и расслабления.

Можно ставить лавочки рядом с грядками. Тут есть несколько преимуществ. Во-первых, владельцы участка смогут следить за ростом урожая. Во-вторых, лавка подойдет для того, чтобы несколько минут передохнуть от физического труда (копания, поливания, сбора урожая).

Не стоит забывать и о декоративных украшениях. Сделали простую лавочку своими руками? Разместите вокруг нее цветущие кустарники. Также для декора подойдут клумбы. Их ставят на возвышение или создают специальную площадку из кирпичей, плитки или бревен.

Материалы

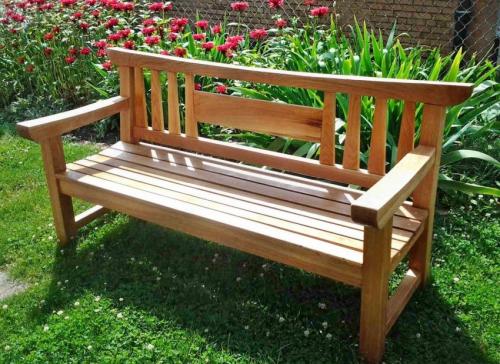

Существует большой выбор материалов, которые используются для изготовления лавочек. Самый распространенный вариант – древесина. И здесь нет ничего удивительного. Она считается простотой в обработке, отличается доступной стоимостью и небольшим весом.

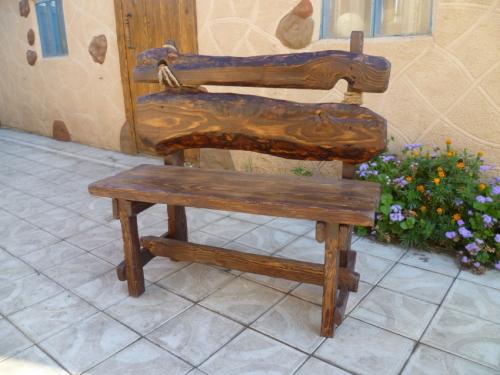

Необязательно использовать одинаковые идеально ровные бруски. Если взять натуральный материал в естественной форме, то итоговый результат непременно понравится и хозяевам, и гостям. Вместо обычной лавки получится настоящее украшение садового участка.

Кованые изделия – лучший выбор для поклонников роскоши и изящества. Однако этот вариант не подходит тем, кто ищет, как сделать лавочку своими руками. Качественные и красивые конструкции из металла изготовит лишь опытный кузнец.

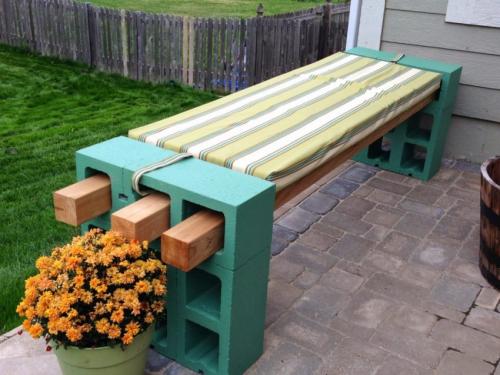

Хорошо смотрятся модели, в которых комбинируются различные материалы. К примеру, лавочку из дерева можно украсить текстилем (подушки, покрывало). Это сделает её по-домашнему уютной и комфортной.

Подготовка к работе

Определившись с материалом и местоположением, можно приступать к созданию чертежа лавочки. На этой стадии определяется форма и размеры изделия. Здесь нет строгих правил, но если возникли трудности, то можете придерживаться следующей схемы:

• высота сидения – от 40 до 50 сантиметров;
• ширина – от 50 до 55 сантиметров;
• высота спинки – от 35 до 50 сантиметров.

Если хотите сделать лавку со спинкой, то заранее решите, как будете закреплять ее к сидению. Также большое значение имеет то, планируете вы переносить ее или нет. В не переносных моделях ножки надежно закрепляются в грунте.

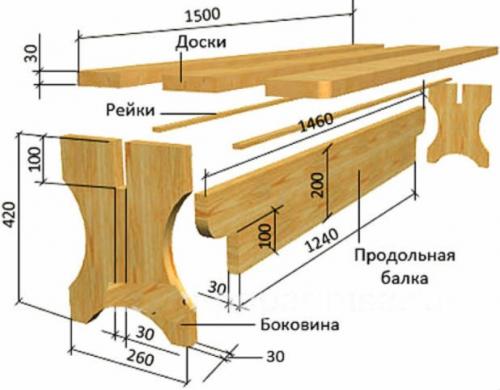

Чертеж позволит понять, какое количество материала потребуется. Дополнительно нужно крепления (гвозди, саморезы, шурупы), грунтовка и защитная краска.

Схема работы

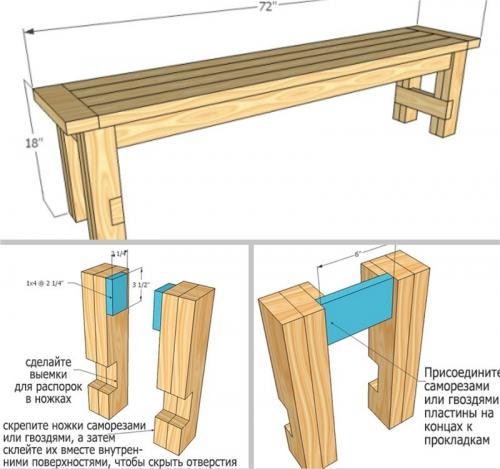

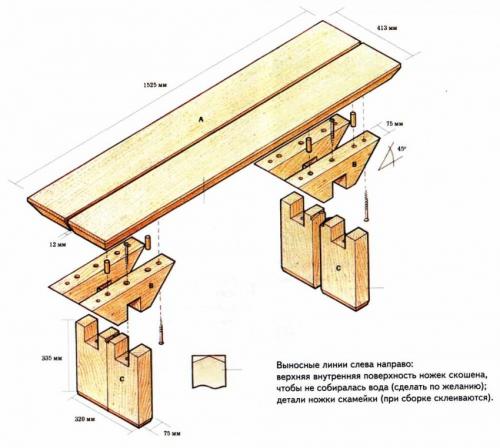

Рассмотрим простейшую схему, как сделать лавочку со спинкой. Для работы потребуются: два бруска, деревянные обрезки (две-три штуки размером 150 x 200 миллиметров); горбыль.
