Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Каркас под гипсокартон из дерева. Дерево против профиля

В каких случаях допустим монтаж гипсокартона на деревянный каркас, а когда предпочтителен оцинкованный профиль?

У бруска есть единственное достоинство — дешевизна . Чтобы не быть голословным, я приведу средние цены на брусок и профиль для Московской области:

Изделие	Цена, рубли
Брусок 50х50х3000 мм обрезной, сосна, 1 сорт	50 (17 рублей/погонный метр, 6600 рублей/кубометр)
Профиль потолочный CD 60х27х3000 мм (производство Кнауф)	142
Профиль потолочный направляющий UD 27х28х3000 мм (производство Кнауф)	98 рублей

Далее: древесина, в отличие от оцинкованной стали, гигроскопична , а также способна менять свои линейные размеры и геометрию в зависимости от влажности воздуха. С практической стороны это означает, что в сыром помещении деревянная обрешетка может покоробиться и выгнуть облицовку стены, а то и привести к появлению трещин по ее швам.

Деформация пиломатериалов при сушке.

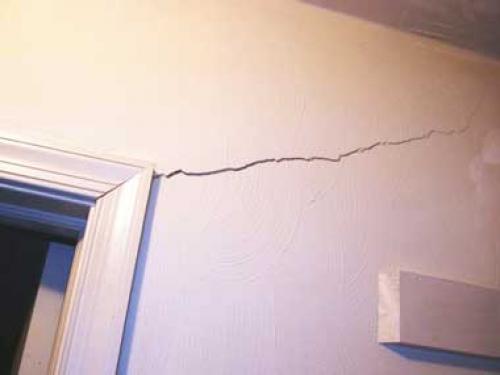

Покоробившийся каркас привел к появлению трещин в чистовой отделке.

Наконец, дерево подвержено биологическим воздействиям : оно гниет и становится пищей для древоточцев. Опять-таки в отличие от оцинковки.

Выводы?

1. Каркас из дерева для гипсокартона может использоваться только в сухих помещениях . Для ванной, кухни или совмещенного санузла стоит предпочесть оцинкованный профиль;
2. Элементы обрешетки перед ее сборкой в обязательном порядке должны обрабатываться антисептиком .

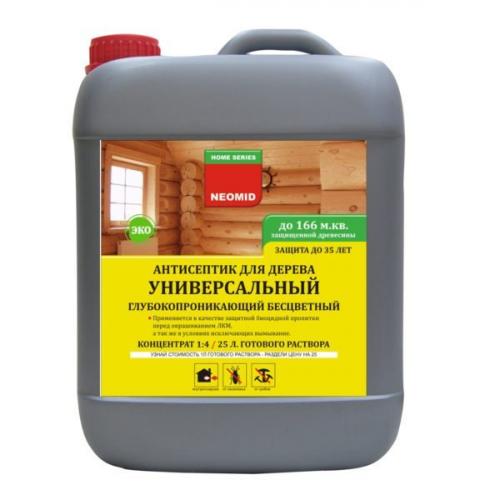

Антисептик для дерева от компании Неомид.

Лазейка

Есть, однако, простой способ приблизить древесину к оцинкованному профилю по эксплуатационным качествам. Для того, чтобы она полностью утратила гигроскопичность и способность к деформации при колебаниях влажности, брусок достаточно пропитать олифой : составляющие ее масла заполнят поры между волокнами в наружном слое дерева, образуя при полимеризации непроницаемую для воды оболочку.

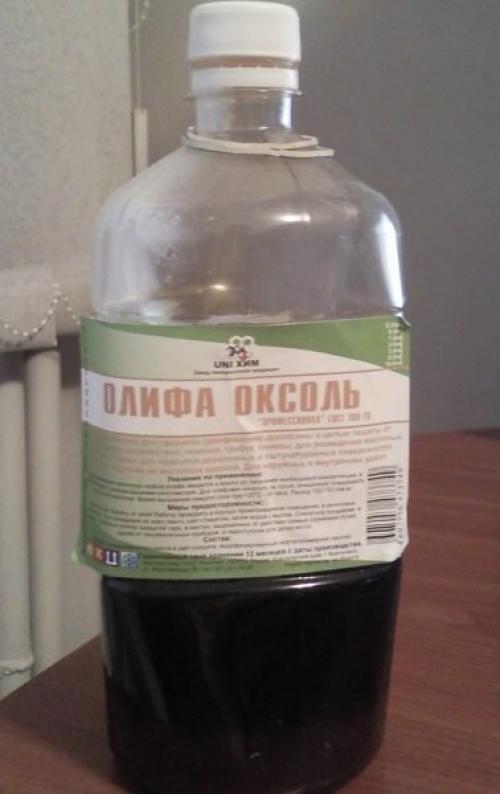

Олифа надежно защитит древесину от сырости.

Источник: https://interior.ru-best.com/mebel/karkas-pod-gipsokarton-iz-metalloprofilya-sposoby-krepleniya

Каркас под гипсокартон на стену. Как крепить гипсокартон на каркас из профиля

Чтобы стена, отделанная ГКЛ прослужила долго и без нареканий, необходимо соблюсти всю технологию работы с материалом. Вообще крепить гипсокартон на каркас довольно сложно и, если вы не уверены в своих силах, лучше доверить это дело профессионалам.

Как крепить профиль под гипсокартон

Для начала нужно разобраться, как крепить сам профиль к стене. Для того, чтобы зафиксировать элементы каркаса, нужно соблюдать эту последовательность действий:

• На стыке пола и стены фиксируется направляющий профиль ПН
• Опускается отвес и по нему на потолке крепится ещё одна направляющая
• Из профилей марки ПС собирается уголок, которые крепится к задней части каркасного элемента
• Получившийся каркасный элемент вставляется в направляющие и крепится саморезами
• С двух сторон для прочности стоечные профили укрепляются подвесами

Так выглядит каркас из металлического профиля под гипсокартон Источник derevyanny-dom-irk.ru

Теперь о том, какими саморезами крепить профиль к стене: лучше всего брать длинную фурнитуру, не меньше 150 мм. Расстояние между двумя такими саморезами не должно превышать 20 см.

Рекомендуем посмотреть этот ролик о том, как создать металлический каркас для гипсокартонных листов:

Как зашить каркас гипсокартоном

Перед тем, как начать монтаж самого финишного покрытия, нужно внимательно осмотреть готовый каркас. Из него не должны торчать головки шурупов, а вся конструкция не должна шататься и скрипеть.

Далее нужно подготовить листы гипсокартона. Для этого их обрезают по заранее начерченной схеме помещения.

Нашивать гипсокартон нужно в шахматном порядке: первый лист от пола к потолку со свободным пространством сверху, второй лист от потолка к полу и промежуток остаётся снизу. Сначала лист нужно «наживить», вкрутив по диагонали два самореза. Зазор между полом и гипсокартонным покрытием должен составлять 12 мм. Потом эту щель нужно будет армировать и зашпатлевать. Листы нужно совмещать встык, стараясь минимизировать щель между ними.

Чем больше вы создадите узлов крепления, тем прочнее и надёжнее будет стенка из ГКЛ. Поэтому сразу имеет смысл подготовить достаточное количество того, чем планируется крепить гипсокартон к профилю.

Саморезы в лист гипсокартона лучше вкручивать довольно часто Источник udelsam.ru

Для сложных мест, таких, как дверные и оконные проёмы, отдельно вырезаются элементы необходимой формы. Далее на их торцах фрезером или рубанком снимается фаска.

Как заделать щели между листами

После того, как каркас полностью зашит, можно приступать к следующему этапу работ – армированию стыков. Для этого понадобится шпатлёвка для ГКЛ, армирующая лента и грунтовка.

Монтаж профиля для гипсокартона на потолок. Материалы и инструменты

Если планируете делать монтаж потолка из гипсокартона своими руками, то нужно запастись необходимыми материалами.

• Гипсокартон различается по толщине, на потолке в большинстве случаев применяют 12,5 мм. От толщины листа зависит жесткость всей конструкции.

Прочность конструкции придает не каркас, а листы ГКЛ, которые этот каркас скрепляют.

Гипсокартон подразделяется на обычный (ГКЛ), влагостойкий (ГКЛВ) и огнестойкий (ГКЛО). Влагостойкий подойдет для влажных зон, обычно модифицированный материал с дополнительными свойствами стоит дороже.

• Для формирования каркаса потребуются оцинкованные профили . Для подвесных потолков используют два вида профилей: потолочный направляющий (ППН, UD) и потолочный профиль для обрешетки (ПП, CD). Профиль различается в зависимости от толщины стали. Каркас из стали 0,3 мм легко гнется в руках, поэтому лучше использовать материал толщиной 0,5 – 0,6 мм.

ППН

ПП

Обрешетку под потолок можно выполнить и из дерева, но более практичным является монтаж на оцинкованный профиль, так как он не гниет и позволяет получить пустое пространство под коммуникации между гипсокартоном и черновым потолком.

• Для закрепления каркаса на основании потребуются подвесы . Эти элементы бывают двух видов: прямые и анкерные. Прямой подвес («крокодил») делают, если расстояние до основного потолка не превышает 12 – 12,5 см. Такой подвес односоставной, поэтому регулировка толщины осуществляется при закреплении потолочных профилей.

Прямой подвес

• Анкерные подвесы состоят из шпильки, которая крепится к потолку и подвижный части с креплением под профиль. Анкерные подвесы можно опускать и поднимать уже после закрепления на нем профиля, расстояние между гипсокартоном и потолком может быть 12 см.

Анкерный подвес

Регулировка анкерного подвеса

• Уплотнительная (демпферная) лента служит для звукоизоляции помещения. Её приклеивают на заднюю часть направляющих профилей. Она позволяет снизить распространение ударного шума по каркасу.

В дополнение к ленте можно создать дополнительную звукоизоляцию на крепежных элементах. Для этого существуют специальные подвесы на звукоизолирующей прокладке.

Распространение ударного шума с лентой и без нее

• Набор крепежных элементов включает дюбель-гвозди для установки направляющих, анкерные клинья для закрепления подвесов на основании потолка, черные саморезы для скрепления профилей и для закрепления гипсокартона на каркасе.

Каркас под гипсокартон размеры. Как правильно крепить к стене профиль

Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:

Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи онлайн-калькулятора или же собственными силами. Материал требуется брать с запасом.

Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.

Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.

Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.

Монтаж направляющего профиля

Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:

1. Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
2. Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
3. При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
4. Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
5. В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
6. После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
7. Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
8. Если требуется доточить профиль, тогда можно использовать специальные удлинители.
9. На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.
