Каркас под гипсокартон из металлопрофиля. Способы крепления

Каркас под гипсокартон из металлопрофиля. Способы крепления

Каждый вид профиля для создания каркаса имеет, как вы уже поняли, свое предназначение и свой метод закрепления. Самые распространенные системы потолочных каркасов в основном монтируются из металлопрофиля двух типов: потолочный и направляющий.

Направляющий профиль всегда монтируется по периметру стены на саморезы или дюбеля, зависит от материала ваших стен. Если это блок – то можно использовать как саморезы так и дюбель-гвозди. Если же это кирпич или бетон, то лучше применять саморезы с пропиленовыми вставками.

Именно с помощью данного профиля вы будете определять высоту будущего потолка от уровня пола. При наличии перепадов в плоскости потолка – это лучший способ его выровнять. Если вы задумали сделать каркас из металлопрофиля для двухуровневого потолка, то соответственно направляющий профиль должен крепиться на двух уровнях используя при этом различные комплектующие: подвесы, удлинители и тому подобные – о них мы говорили выше.

Одноуровневый каркас из металлического профиля под гипсокартон состоит из тех же профилей ПП 60/27 или же ПН 28/27, которые должны выставляться в одну плоскость под уровень. Все прямые подвесы или подвесы с зажимом, удлинители, крабовые соединения крепятся на мелкие саморезы, желательно по металлу. При необходимости можно сделать превосходную звукоизоляцию потолка, которую можно уложить в каркас между несущими профилями.

Важно! Для каркасов из металлического профиля необходим именно потолочный гипсокартон – ГКЛ. Толщина гипсокартона не должна превышать восьми миллиметров.

Данная система потолочных каркасов из металлопрофиля является стандартной, однако это не запрещает выходить за рамки архитектурных и дизайнерских решений для создания красивого потолка. Использование жестких профильных каркасов весьма популярно, и будет пользоваться в отделке потолков еще довольно длительное время. По такому же принципу необходимо производить расчеты для многоуровневых потолков. Помните, что конструкция навесных потолков Армстронг значительно отличается от навесных гипсокартонных потолков.

Данные потолки очень хорошо подходят если есть необходимость спрятать множество коммуникаций: трубы, провода и так далее.

Как сделать каркас под гипсокартон на стену. Каркасная и бескаркасная технологии

Существует два основных способа, как крепить гипсокартонную конструкцию к стене:

• Бескаркасный метод . Предполагает, что листы будут фиксироваться непосредственно на поверхности стен с помощью саморезов, специальных гвоздей или клеевой смеси.
• Крепление на обрешётку из металлического профиля.

Преимущество первого метода в том, что при его использовании не теряется полезная площадь комнаты. Чаще всего для крепления ГКЛ используют специальный клей. Если всё сделать правильно и поддерживать в помещении нормальные условия, то такая конструкция продержится до 20 лет.

Однако в таком покрытии не получится спрятать проводку. Для того, чтобы подвести коммуникации, придётся штробить стену. Вентиляционные же трубы в таких помещениях нужно пускать по поверхности. К тому же в этом случае нет возможности повесить полку для книг или телевизора. ГКЛ может просто не выдержать нагрузки и лопнуть.

Гипсокартон можно просто приклеить к стене Источник images.ru.prom.st

Теперь о преимуществах второго метода:

• Пустота между стеной и финишным покрытием позволяет скрыть подводку коммуникаций. Также стену можно утеплить минеральной ватой, используя полости.
• Гипсокартон держится на каркасе достаточно прочно, поэтому может выдерживать даже довольно большие нагрузки.
• На долговечность каркасной конструкции никак не влияют перепады температуры и влажности.

Правда каркасный метод намного более трудоёмкий и дорогой. К тому же от каждой стены он забирает 20-30 см длины.

На такой металлический каркас крепятся листы гипсокартона Источник s.sakh.com

Далее мы расскажем о том, как крепить профиль для гипсокартона к стене, дадим полезные советы и укажем на наиболее частые ошибки.

Как крепить гипсокартон на каркас из профиля

Чтобы стена, отделанная ГКЛ прослужила долго и без нареканий, необходимо соблюсти всю технологию работы с материалом. Вообще крепить гипсокартон на каркас довольно сложно и, если вы не уверены в своих силах, лучше доверить это дело профессионалам.

Как крепить профиль под гипсокартон

Для начала нужно разобраться, как крепить сам профиль к стене. Для того, чтобы зафиксировать элементы каркаса, нужно соблюдать эту последовательность действий:

• На стыке пола и стены фиксируется направляющий профиль ПН
• Опускается отвес и по нему на потолке крепится ещё одна направляющая
• Из профилей марки ПС собирается уголок, которые крепится к задней части каркасного элемента
• Получившийся каркасный элемент вставляется в направляющие и крепится саморезами
• С двух сторон для прочности стоечные профили укрепляются подвесами

Так выглядит каркас из металлического профиля под гипсокартон Источник derevyanny-dom-irk.ru

Теперь о том, какими саморезами крепить профиль к стене: лучше всего брать длинную фурнитуру, не меньше 150 мм. Расстояние между двумя такими саморезами не должно превышать 20 см.

Каркас под гипсокартон из дерева. Монтаж гипсокартона на деревянный каркас

Гипсокартон плотно вошел в нашу жизнь — и как строительный материал, и в качестве облицовки. Большинство производителей рекомендуют монтировать гипсокартоновые конструкции на металлические профили. Детально о процессе монтажа каркаса из металлического профиля мы разобрали в этой статье . Но можно ли монтировать гипсокартон на деревянный каркас? конечно! и мы расскажем, как это сделать грамотно и быстро.

Комбинированное использование дерева и металопрофиля

Необходимые инструменты и материал в работе

Для устройства деревянного каркаса под облицовку стен,подвесных потолков нужен инструмент:

• уровень;
• измерители — линейка, рулетка;
• ручной или электрический режущий инструмент для древесины;
• дрель, шуруповерт;
• молоток.

Инструмент, необходимый для монтажа гипсокартона на деревянную обрешетку

Материалы:

• деревянный брус, его размер зависит от цели возведения конструкции — для утепления или шумоизоляции стены профиль бруска должен быть не меньше, чем толщина материала прокладки на 4-5 см; для выравнивающей облицовки стен — брус сечения 8,0х2,5 см для стоек (вертикальная система) или балок (горизонтальная), 4,0х2,5 см — для распорок;
• при звукоизоляции — специальная прокладка;
• гипсокартон — в зависимости от назначения помещения обычный, влагостойкий, огнестойкий;
• армирующая лента для швов;
• шпатлевка;
• грунтовка;
• материал финишной отделки.

ВНИМАНИЕ! при облицовка гипсокартона плитными материалами зашивку нужно выполнять в 2 слоя!

Для работ на высоте понадобится лестница-стремянка или подмости.

Обязательна защита работника — одежда, перчатки, очки, респиратор, обувь с нескользкой подошвой.

Как рассчитать количество крепежа

Элементы каркаса крепят к ограждающим конструкциям напрямую дюбелями, каркас под гипсокартон в деревянном доме — гвоздями, при креплении с помощью специальных подвесов — на саморезах. Расчет крепежа зависит от способа крепления, выбранного шага стоек и распорок.

Крепеж каркаса к основе выполняется дюбель-гвоздями (в дерево, бетон, кирпич) или дюбель-винтами (пористые материалы — газо-, керемзито-, пенобетон) 6х40 из расчета 1,6 на м кв.

Каркасы межкомнатных перегородок крепят на анкерные болты.

Между собой деревянные бруски крепят саморезами по дереву — 2,7 на 1м2.

Для крепления облицовки используют саморезы длиной 20 мм с шагом 100…120 мм с конусной головкой — 17 шт. на м2.

Для подвесного потолка расход метизов на м2:
дюбели анкерные (крепление подвесов к потолку) 0,7;

• шурупы (крепление каркаса к подвесам) 3,5х9 — 1,4;
• саморезы по дереву (крепление элементов каркаса друг к другу) 0,7;
• саморезы (крепление ГКЛ) 23.

Выбор и подготовка древесины для каркаса

Можно ли крепить гипсокартон на деревянные бруски? Да, если выбрать правильный материал и обработать его. Особенно уместен гипсокартон по деревянному каркасу в деревянном доме, если вагонка или брус в интерьере не нравятся.

Лучший вариант для каркасов — хвойная древесина, в отличие от лиственных пород она впитывает меньше влаги, меньше подвержена порче насекомыми, гниению, болезням. Но для увеличения срока службы любой брус требует защиты от вредителей и болезней, повышения сопротивляемости горению.

Процесс подгонки деревянной обрешетки под гипсокартон

Брус грунтуют, последовательно покрывают в 2 слоя фунгицидом (при замеченных ходов жучков, плесени, гниения, затем антисептиком и антипиреном. Каждый слой наносят после полного высыхания предыдущего.

Деревянный каркас для гипсокартона, эксплуатируемого в жилом помещении, нельзя обрабатывать составами, содержащими каменноугольные или сланцевые смолы

Сокращает срок подготовительных работ использование комплексных составов, гарантирующих защиту до 25 лет, но цена их значительно выше.

Подготовка поверхности

Перед началом работ удаляется старая отделка — обои, краска, облицовка. При обнаружении грибка и/или плесени проводится обработка поверхностей, они просушиваются. Ровные стены и потолок не требуют дополнительной подготовки, при больших неровностях стены их придется оштукатуривать или сооружать каркас на отлете от ограждения комнаты.

Разметка

Предварительно стоит выполнить чертеж (схему) каркаса с раскладкой ГКЛ, можно нарисовать от руки, главное, чтобы были видны основные и дополнительные элементы конструкции, точки крепления. По схеме рассчитывают размеры и количество элементов каркаса и крепежа, площадь облицовочного материала, количество пропитки и финишной отделки.

Пример разметки каркаса под гипсокартон

Размер обычного листа ГКЛ 1,2х2,5…3,0 м. Исходя из этого габарита выбирается шаг каркаса. Листы ГКЛ можно крепить в горизонтальном или вертикальном направлении, соответственно несущие элементы будут расположены параллельно с шагом 0,6 м в осях, распорки — перпендикулярно, с таким же шагом.

Размеры для сооружения каркаса под стандартный лист гипсокартона

Выбор направления зависит от особенностей перегородки — проемов окон, дверей, декоративных ниш, на потолке — различных уровней, расположения светильников. Конструкцию планируют так, чтобы снизить количество резки ГКЛ и максимально снизить отходы.

Каркас под гипсокартон на потолок. Этап №1 – создание проекта

Именно с этой части работ я советую начинать весь процесс. Почему? Просто, если у вас перед глазами будет подробный эскиз, то вы без труда рассчитаете объем необходимых материалов, а также будете четко представлять себе конструкцию, которая должна получиться, что очень важно в таких случаях.

Мы будем делать конструкцию из профиля, так как это лучшее решение, которое рекомендуют производители гипсокартона и которое подходит для всех типов потолков. Что касается работ, то нужно выполнить следующее:

• Для начала измерьте потолок, не стоит полагаться на проект, там могут быть неточности, да и в процессе отделочных работ фактические параметры могут отличаться. Просто пройдитесь с рулеткой и пометьте все размеры, это займет считанные минуты, зато у вас будет точная информация;

Всегда проверяйте размеры лично, это исключит ошибки

• Затем надо нарисовать на бумаге ваш потолок с сохранением пропорций, тут не нужна особая аккуратность, главное, чтобы перед вами был эскиз той плоскости, которую нужно отделывать. Советую взять листок побольше, так как на нашем чертеже будем много мелких деталей, и если рисунок будет маленьким, то работать с ним будет неудобно;

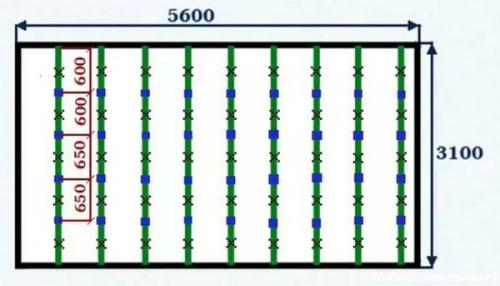

• На нашем эскизе прочерчиваются линии прохождения основного профиля, он должен располагаться через каждые 40-60 см. Конечно, чем больше профилей будет в каркасе, тем он будет прочнее, поэтому лучше запланировать несущие элементы через каждые 40 см.

Что касается перемычек, то можно обойтись и без них, а можно и поставить эти элементы, если даже вы делаете вариант без поперечин, то в месте стыка листов все же желательно закрепить их;

Такой каркас для гипсокартона на потолок отличается простотой и надежностью

• Если вы будете делать конструкцию с перемычками, то на плане стоит отметить шаг их расположения, он должен составлять от 500 до 700 мм, все зависит от параметров помещения . Также можно пометить места расположения подвесов, они ставятся с тем же шагом. Ниже показан пример плана, синие квадраты обозначают крабы, через которые будут крепиться перемычки, а крестики – это подвесы.

Источник: https://interior.ru-best.com/idei-dizayna/karkas-iz-profilya-pod-gipsokarton-svoimi-rukami-materialy-primenyaemye-dlya-montazha

Монтаж каркаса под гипсокартон на потолок. Конструкции из гипсокартона на потолке

Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.

Но использование металлического каркаса позволяет решить сразу четыре проблемы:

• Скрыть дефекты на потолочной поверхности;
• Компенсировать существующие уклоны на потолке;
• Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
• Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.

Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.

Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы – это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.

Важно! Установка отделки потолка на каркасе – это единственный способ закрепить гипсокартон на потолке идеально точно, без риска обрушения и растрескивания облицовки.

Каркас под гипсокартон углы. Разметка помещения

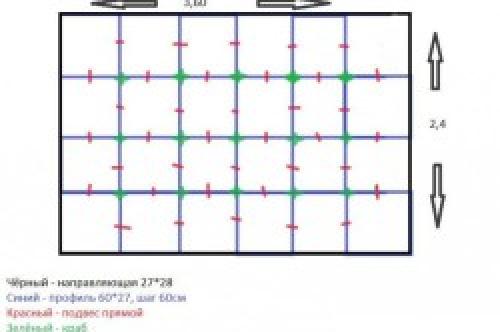

Пример разметки каркаса потолка под гипсокартон.

Перед тем как установить профиль для гипсокартона, нужно выполнить разметку, ее начинают с любого верхнего угла. С помощью водяного уровня проводим выравнивание верхней части помещения, ставя маркером отметки в каждом углу. Затем, используя разметочный шнур, проводим отбивку линии крепления потолочного направляющего профиля по всей длине потолка. Используя перфоратор, проделываем отверстия в стене по месту крепления конструкции с частотой в 500 мм, после этого закрепляем направляющие с помощью стеновых дюбелей, забивая их строительным молотком. В установленные направляющие монтируем потолочные профили. Закрепляют с каждой стороны потолочный (CD) с направляющим профилем пресс-шайбой, используя шуруповерт. Монтаж каждого следующего CD проводится на расстоянии 600 мм. Прямой подвес крепится к потолку двумя дюбелями по бетону, а к CD – двумя или четырьмя пресс-шайбами с буром.

Для большей жесткости каркаса необходимо соединить между собой CD через 500 мм, используя заготовки длиной 600 мм и соединитель-краб, применение которого даст возможность без опаски монтировать к нему осветительные приборы и применять при строительстве потолка стеновой гипсокартон, при монтаже и последующей обработке меньше поддающийся деформации. Необходимо отметить, что высота, на которую опускается каркас потолка, зависит от длины прямого подвеса и не должна быть маленькой, потому что, как правило, под каркас монтируется минеральная вата для утепления, провода для освещения, коммуникации для кухни.
