Виды деревянных балок перекрытия - расчет балки на изгиб, прочность и нагрузку.

31.03.2017 в 23:58

Стены и перекрытия - основные элементы любого строительства.
Назначение перекрытия - разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих - стен, крыши, коммуникаций, мебели, деталей интерьера.
Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.
Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие преимуществами и недостатками обладает.
Плюсы:
Красивый внешний вид;.
Малый вес дерева;.
Ремонтопригодность;.
Высокая скорость монтажа.
Минусы:
- Без специальной защитной пропитки горючи;.
- Низкая прочность по сравнению с железобетонными или металлическими балками;.
- Подвержены воздействию влаги, грибка и живых организмов;.
- Могут деформироваться от перепадов температур.
Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:
* Прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как * постоянных нагрузок, так и переменных;.
* Жесткость. Означает способность материала сопротивляться изгибу;.
* Звуко - и теплоизоляция;.
* Пожарная безопасность.
Типы и виды деревянных перекрытий - классификация.
1. по назначению.
Подвальное и цокольное перекрытие по деревянным балкам.
Основное требование к такому перекрытию - высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.
Совет. Лишь в том случае, если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку или же уменьшить расстояние между балками.
Чердачное перекрытие по деревянным балкам.
Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т. е. частью стропильной системы. Первый вариант более рационален, т. к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.
Междуэтажное перекрытие по деревянным балкам.
Конструктивная особенность заключается в эффекте два в одном - балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло - и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.
2. по виду.
Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.
* Цельные (цельномассивные) деревянные балки перекрытия.
Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.
* Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров.
* Клееные деревянные балки перекрытия.
Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.
За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.
Сечение деревянных балок перекрытия.
Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.
Деревянные балки перекрытия прямоугольного или квадратного сечения.
В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.
Деревянные балки перекрытия круглого сечения (или овального).
Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра.
Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м. п.

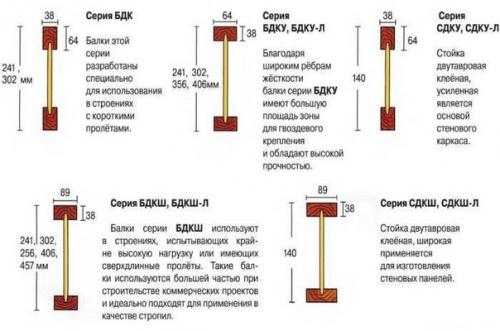

Деревянные двутавровые балки перекрытия.
Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.
Деревянные двутавровые балки перекрытия.
Преимущества деревянных двутавровых балок:
Точные размеры;.
Возможность использования на длинных пролетах;.
Исключена возможность деформирования;.
Малый вес;.
Уменьшение мостиков холода;.
Возможность закрепить коммуникации;.
Возможность монтажа своими руками без привлечения специальной техники;.
Широкая сфера применения.
Недостатки:
- Высокая стоимость;.
- Неудобны для утепления плитами.
Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов.
Расчет деревянного перекрытия.
Расстояние между деревянными балками перекрытия определяется:
Во-первых, предполагаемыми нагрузками.
Нагрузка, в свою очередь может быть постоянной - вес перекрытия, вес перегородок между комнатами или вес стропильной системы.
А также переменной - она принимается равной 150 кг/м. кв. (Согласно Снип 2. 01. 07-85 "Нагрузки и Воздействия". К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.
Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.
Во-вторых, жесткостью или нормативной величиной прогиба.
Для каждого Вида материала гостом устанавливаются свои пределы жесткости. Но формула для расчета одинакова - отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.
На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.
Расчет перекрытия по деревянным балкам.
Мы предположим, что расстояние между деревянными балками составляет 1 м. п. общая длина балки 4 м. п. а предполагаемая нагрузка составит 400 кг/м. кв.
Значит, наибольшая величина прогиба будет наблюдаться при нагрузке.
Мmax = (q х l в кв. ) / 8 = 400 х 4 в кв. /8 = 800 кг * м. кв.
Рассчитаем момент сопротивления древесины на прогиб по формуле:
Wтреб = Мmax / R. для сосны этот показатель составит 800 / 142, 71 = 0, 56057 куб. м.
R - сопротивление древесины, приведенное в Снип II-25-80 (сп 64. 13330. 2011) "Деревянные Конструкции" введенные в эксплуатацию в 2011 г.

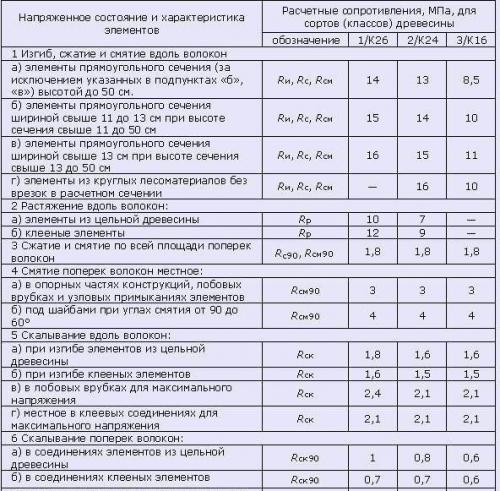

В таблице приведено сопротивление лиственницы.
Таким образом, если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в Снип II-25-80 (сп 64. 13330. 2011..
Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.
Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.
В-третьих, параметрами балки.
Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м. п.
Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.
Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.
Например, балка длиной 5 м. п. должна иметь ширину 20 см. Только в том случае, если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.
Следует знать:
В том случае, если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга - выдержат нагрузку в четыре раза больше.
Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т. е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия. Расчетов станет составление чертежа, который будет служить наглядным пособием при работе. Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
