Планка карнизная, как правильно установить. Конструкция и назначение

Планка карнизная, как правильно установить. Конструкция и назначение

Нужны ли карнизные планки на крыше, покрытой металлочерепицей? Некоторые владельцы пытаются сэкономить на доборных элементах на крыше из металлочерепицы, надеясь, что и так сойдет. Через несколько лет подгнившие элементы обрешетки и стропильных конструкций доказывают им необходимость установки капельников.

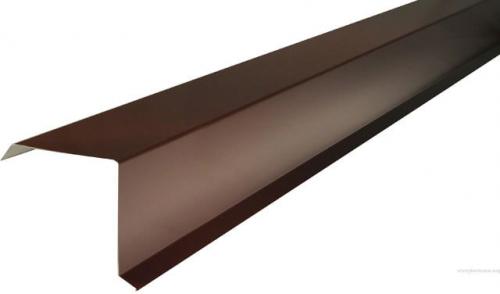

Доборные элементы, как и другие компоненты крыши из металлочерепицы, изготавливаются из оцинкованного тонколистового проката, на который наносится краска и защитное покрытие. Устройство их очень простое. Узкие согнутые под прямым углом полосы имеют отбортовку, их края загнуты вдоль длинной стороны на угол 45 или90^о.

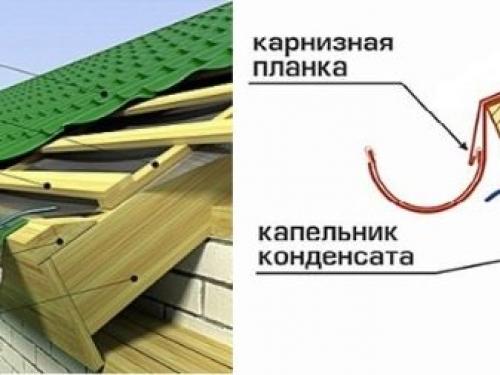

Установка капельника на металлочерепицу позволяет отводить воду, попадающую на фронтон дома при сильном ветре и косом дожде. Края их отогнуты, чтобы обеспечить наилучший отвод воды с горизонтальной поверхности – на скат, а с вертикальной поверхности – подальше от верхней части стены.

Карнизная планка для металлочерепицы защищает свес от стекающей со ската дождевой или талой воды. Ее крепят к карнизной доске кровельными саморезами. Она перенаправляет поток, стекающий со ската, в желоба водосточной системы. Элемент имеет два изгиба. Юбка на вертикальной части отводит влагу в желоб водостока.

Правильный монтаж карнизных планок металлочерепицы гарантирует повышенный срок службы деревянных конструкций кровли. На них не будет попадать влага, приводящая к образованию грибка и гниению.

Источник: https://detali-interera.ru-land.com/stati/planka-karniznaya-kak-pravilno-ustanovit-kak-krepit-karniznuyu-planku

Торцевая планка. Планка торцевая для металлочерепицы: Размеры и Монтаж своими руками +Фото и Видео

Планка торцевая для металлочерепицы. Крыша дома из— это практичный и функциональный материал. И стоит отметить, что не всегда срок эксплуатации будет зависеть от качества используемого материала.

Огромное влияние на срок службы оказывают доборные детали и элементы.

Хотя, при монтаже их площадь составляет всего 5%. В нашей статье мы хотим уделить особое внимание именно доборным частям кровли, а именно о планке торцевой для металлочерепицы.

Виды торцевых планки для металлочерепицы

Торцевая (или ветровая) планка — это доборный элемент, применяемый для монтажа кровли. На вид — пластиковый или оцинкованный уголок, выполняющий защитную и декоративную функцию.

Для металлочерепицы планки бывают следующего типа:

• — Для карнизов . Такие планки устанавливают на лобовую доску для защиты от холодного ветра и дождя. Установленная на металлическую обрешётку металлочерепица, образует свес. Именно через него и проникает конденсат и влага. Для предотвращения сырости и заплесневения стропильной системы и деревянных деталей, выполняют установку планки карнизной;
• — Для защиты торцов крыши . Название говорит само за себя. Установка торцевой планки на металлочерепицу обеспечивает надежную защиту боковых частей кровли от конденсата, влаги и холодных ветров. Отличие от планки карнизной только в месте установки.

ВНИМАНИЕ! Торцевая планка — это уголок с крепежными полочками. Ширина этих полочек обеспечивает надежную защиту от ветра и воды. Монтаж торцевой планки металлочерепицы делают совместно с уплотнителем, который в точности повторяет волнистость покрытия.

Торцевая планка для металлочерепицы размеры и материалы

Основное качество материалов, для использования карнизных и торцевых планок — это устойчивость к атмосферным условиям и высокая прочность. Как правило, срок службы кровли из металлочерепицы 25-30 лет, а при правильном уходе, срок увеличивается на 5 лет.

При установке кровли используют мебельный крепеж и следующие торцевые планки:

• — Металлические . Особую популярность получили стальные модели. Покрытая слоем краски оцинкованная сталь отлично защищает кровлю от воздействия влаги. Она прочная, легкая и не подвержена коррозии;
• — Пластиковые . Не менее популярны торцевые планки из поливинилхлорида. А популярны они стали за счет широкой цветовой гаммы и легкого веса. Из минусов можно отметить расширение при нагреве и невозможность установки теплового кабеля для.

Какой размер торцевой планки для металлочерепицы?

У планок разных материалов различные размеры. Но обычно это 2,5 м в длину и 30 см ширина полочек. Стальные планки для металлочерепицы выпускают только под заказ покупателя. Помимо размеров планок торцевого типа, стоит отметить и карнизные модели. Они также различны по своим параметрам и подбираются индивидуально под каждый конкретный случай.

Основные функции планок

Как мы писали выше, все доборные элементы составляют всего 5% от общей площади кровли. Но их значение трудно переоценить.

СПРАВКА! Установка кровли без торцевых планок приведет к проникновению в деревянный каркас влаги и конденсата, а это ускоряет износ материалов в разы.

У торцевой и карнизной планки следующие функции:

1. — Защитная . Основная задача карнизной планки — это защита кровли от влаги и ветра. Повышенная влажность приводит к загниванию дерева и уменьшает срок службы кровли. А холодный ветер на мансардном этаже увеличит в несколько раз расходы на обогрев дома;
2. — Декоративная . Установить планки торцевые можно аккуратно и надежно. Кровля будет смотреться эстетично и под карнизом скроются все ненужные ее элементы. Все доборные элементы идут в тон кровельного покрытия.

ВАЖНО! Доборные детали можно сделать своими руками. Торцевую планку изготавливают из листа металла толщиной 5 мм. Но внешний вид таких изделий будет не совсем эстетичен.

Монтаж и крепление торцевой планки металлочерепицы

Простые по конструкции планки торцевые также легко устанавливать. Различные фирмы производители предлагают широкий ассортимент торцевых планок и отличаются между собой лишь толщиной используемого металла. Высокая эффективность планки будет зависеть от ее правильного применения. Ниже, мы опишем процесс установки ветровых планок:

— Планки крепят на карнизной доске до начала настила кровли . Перед тем, как установить данный доборный элемент, на карниз крепят водосточный желоб. Только после этого, в внахлест крепят торцевую планку. Скрепляют саморезами;
1. — Торцевую планку крепят на лобовой доске уже после настила кровли . И перекрывает она металлочерепицу на одну волну. Фиксируют гвоздями, во избежание деформаций при сильном порывистом ветре.

Все стыки между планками должны быть герметично прижаты друг к другу. Чтобы это произошло их обрабатывают силиконовым герметиком.

Как видите, в установке и монтаже планок нет ничего сложного. Главное – это внимательность и соблюдение техники безопасности. Желаем вам успешного ремонта!

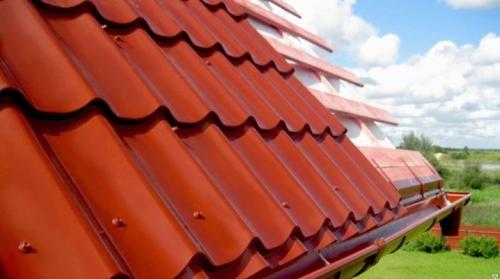

Капельник. Что такое капельник для крыши?

Конструкция крыши заключает в себе множество элементов – это и несущие, и непосредственно защитные. Основная ее функция заключается в защите чердака и самого дома от различных негативных влияний окружающей среды. Однако чтобы данная функция выполнялась исправно, важны доборные элементы (дополнительные детали, увеличивающие срок эксплуатации кровли), в том числе и капельник для крыши, который сбережет фронтон и карниз от природных осадков.

Особенности

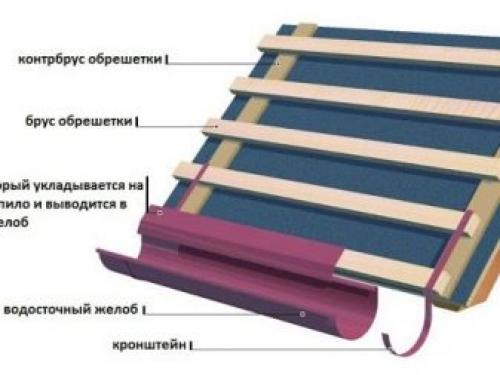

Если разбирать конструкцию капельника, то можно прийти к выводу, что устройство – это так называемый фартук свеса. Он представляет собой плоскую металлическую планку, закрепленную на карнизе, которая обеспечивает защиту фасада и цоколя от воды.

Его принцип работы можно описать следующим образом:

• образовавшаяся из-за дождя или снега, растаявшего под воздействием тепла, жидкость начинает стекать по кровле и переходит на капельник;
• проходя по фартуку, жидкость перенаправляется в желоб и оттуда по водосточной трубе выводится наружу.

В летний период данная система предотвращает развитие плесневого грибка на поверхности стен и в пространстве под кровлей. А также это не дает кладочному раствору вымываться, а карнизу гнить по причине избыточной влажности. В зимний период обогрев капельника не дает наледи распространяться в пространство под кровлей, дополнительно защищает и укрепляет кромку кровли от сильных порывов ветра и сосулек. Если же отказаться от установки фартука, то в последующем в подкровельном пространстве будет накапливаться конденсат, который попадет на лобовую доску и стропила. В итоге все деревянные элементы придут в полную негодность. А также это актуально для парилки дымохода, чтобы удалять образующийся конденсат.

Ко всему прочему капельник выполняет и эстетическую функцию, украшая внешний облик крыши. Благодаря ему появляется возможность соорудить как простые отводы, так и сложные, многоуровневые системы отлива с водосборными каналами и накопительными емкостями. Монтаж фартука не ограничивается исключительно одной крышей, его также с успехом устанавливают над оконными и дверными проемами.

Планка торцевая. Назначение ветровой планки для профнастила

Торцевую ветровую планку используют в качестве фасонного доборного элемента при обустройстве крыш из профнастила. Изделие выполнено в виде уголка, одна сторона которого крепится к обрешетке, а вторая обеспечивает защиту свеса крыши от ветровых нагрузок, снега и влаги. Для производства ветровой планки применяют высококачественную оцинкованную сталь, покрытую в защитных целях пуралом или полиэстером. Иногда в качестве покрытия для этого фасонного элемента выступает каменная крошка. Монтаж ветровой планки для профнастила обеспечивает решение следующих задач:

1. Защита фронтонного и кровельного свеса от попадания влаги. Верхняя сторона крыши защищена кровельным материалом, но влага способна попасть к стропильному каркасу снизу. Из-за этого мокнут стропила и обрешетка, что приводит к порче даже обработанной антисептиком древесины. Роль торцевой (ветровой) планки – препятствовать проникновению влаги, благодаря чему деревянные элементы не испытывают негативных воздействий. Таким образом обеспечивают более длительный срок службы всей кровли.
2. Защита от ветра. Если дом расположен в зоне со сложными климатическими условиями, то сильные боковые порывы ветра способны деформировать или попросту сорвать кровельное полотно. Незащищенные края крыши испытывают серьезные нагрузки, что может привести к их деформации. Установка ветровой планки для профнастила позволяет защитить кровельный пирог, а под обрешетку не будет попадать холодный ветер.
3. Кровельная конструкция получает завершенный эстетичный вид. Достаточно подобрать торцевую планку, ориентируясь на основной цвет крыши. Сам элемент скрывает неаккуратные края профнастила, создавая пространство для установки софитов или сайдинга.

Планка примыкания верхняя. Устройство верхнего примыкания к стене

ВНИМАНИЕ! Компания Вестмет рекомендует убедиться в том, что фрагмент стены оштукатурен на нужную вам высоту (если это необходимо для монтажа планок примыкания). Необходимо, чтобы гидроизоляция выведена на стену на нужную высоту.

ВНИМАНИЕ! Компания Вестмет рекомендует убедиться в том, что при монтаже верхнего примыкания будут выполнены запланированные мероприятия по реализации проекта подкровельной вентиляции.

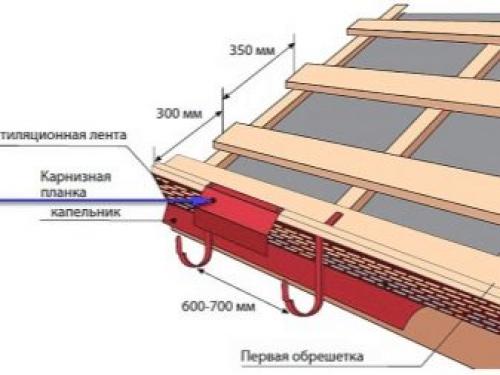

В большинстве случаев выше последней доски шаговой обрешетки надо будет добавить дополнительную доску, причем толщина ее должна быть на 10–15 мм больше толщины досок шаговой обрешетки. Доска и листы металлочерепицы не должны доходить до стены на 50–80 мм для обеспечения функционирования подкровельной вентиляции. В случае небольшого угла наклона ската для предотвращения задувания снега в особо ответственных случаях смонтируйте между металлочерепицей и пристенной планкой аэроэлемент конька, заведя один из краев аэроэлемента конька на стену.

Аккуратно разогните планку примыкания до нужного угла, обрежьте лишний металл с верхней части, подгоните по длине и прикрепите к гребням металлочерепицы саморезами. Планки примыкания стыкуйте между собой внакладку с нахлестом не менее 10 см или с применением жестяницких приемов.

Над планкой примыкания смонтируйте планку примыкания «в штробу» или планку примыкания «внакладку», зазор между планкой примыкания и стеной покройте герметиком, заложив его в специально прорезанную штробу или в наружную отбортовку планки.

В некоторых случаях планка в штробу может быть закрыта впоследствии штукатуркой. Иногда можно обойтись без планки в штробу, например, в случаях, когда пристенная планка будет прикрыта обшивочной доской, сайдингом или наружным утеплителем с последующим оштукатуриванием.

Планка ветровая. Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

1. Защита кровельного и фронтонного свеса от попадания влаги . Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
2. Предохранение от порывистых ветров . Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
3. Конструкция крыши приобретает завершенный и изящный вид . Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Видео монтаж карнизной планки и шаговой обрешетки
