Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

Устройство накопительного водонагревателя в разрезе. Схема устройства накопительного водонагревателя — бойлера

Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.

Изображение 2. Схема проточного нагревателя.

Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя. Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху). Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.

Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.

Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение — выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.

Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это — автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.

Схема подключения накопительного водонагревателя.

Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).

Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.

Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.

Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.

Устройство бойлера горение. Водонагреватель Gorenje TG100: особенности чистки и разборки

Водонагреватель Gorenje TG100, в отличие от большинства собратьев других брендов, продаваемых на просторах бывшего СССР, собран в Европе. Еще одна особенность этого агрегата – слой утепления: конструкторы решили использовать для утепления внутреннего бака пенопласт, а не полиуретан. Кроме этого, конструкторы разместили магниевый анод в верхней части бака водонагревателя, ввиду чего заменить анод непросто, для этого необходим специальный инструмент.
По своей конструкции водонагреватель Gorenje TG 100 представляет собой типичный бойлер средней ценовой категории с внутренней регулировкой температуры, хотя по цене он приближается к бойлерам эконом-класса. В данном устройстве установлен «мокрый» ТЭН мощностью 2 киловатта. Оригинальная автоматика обеспечивает достаточную надежность водонагревателя. Фланец крепится к горловине четырьмя болтами. Перед установкой бойлеров Горенье я всегда проверяю плотность контакта фланца с горловиной: несколько раз попадались недокрученные болты, ввиду чего из-под фланца подтекала вода.

Этап первый: отключить подачу воды и электроэнергии

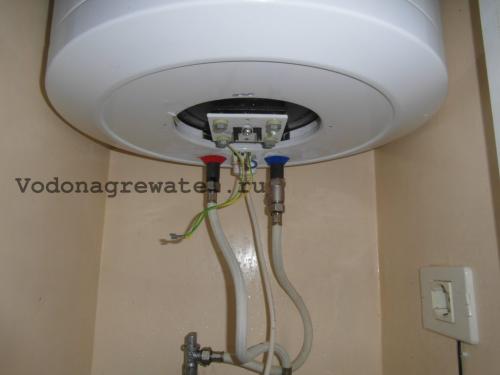

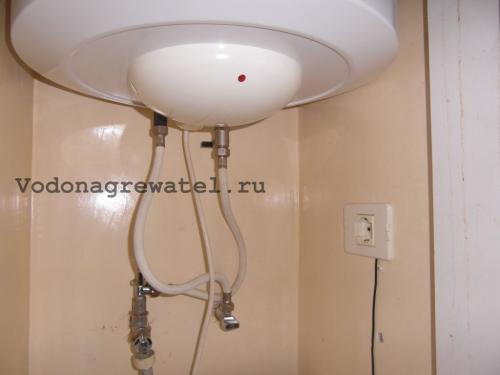

Отключив автомат, я вынул вилку из розетки. Затем отключил подачу воды. Теперь можно приступать к разбору водонагревателя. Есть два варианта слива воды – через рычажок-триггер и посредством демонтажа защитного/обратного клапана.

Этап второй: демонтаж электрокомпонентов водонагревателя

В отличие от водонагревателя GBFU с сухим ТЭНом, с демонтажем крышки Gorenje TG100 проблем ни у кого не должно возникнуть – никаких панелей отковыривать не надо, достаточно открутить пару болтиков по бокам крышки. Под крышкой обнаруживаются довольно качественные электрокомпоненты – термореле и ТЭН. Сняв крышку, первым делом нужно при помощи индикаторной отвертки убедиться в отсутствии напряжения, затем можно отсоединить провода подачи электропитания на клеммы.

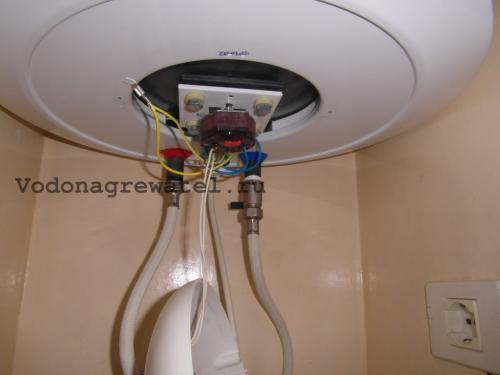

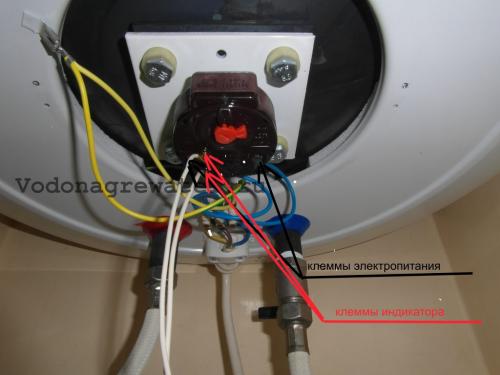

После отсоединения проводов нужно демонтировать термореле, потянув его вниз.

Этап четвертый: слить воду

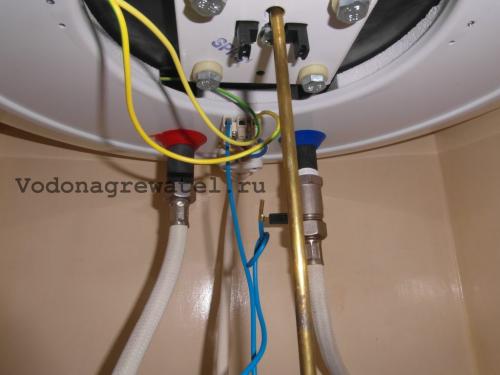

Проделав эту процедуру, можно открутить защитный клапан. Сразу после демонтажа стоит подсоединить к патрубку подачи шланг или подставить под него ведро/тазик. На слив воды потребуется 10-15 минут.

Этап пятый: демонтаж фланца

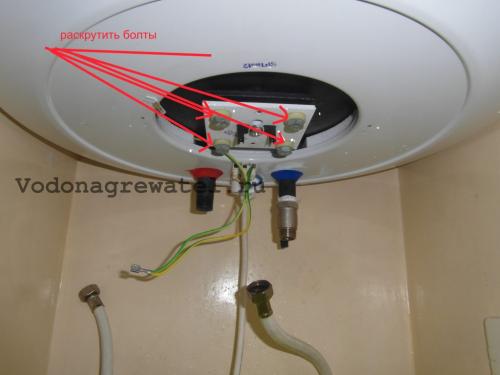

Фланец крепится к горловине четырьмя болтами, которые необходимо открутить. Внимание: в углублении на дне бака скопилось несколько литров воды, грязи и накипи, поэтому перед демонтажем стоит подставить под горловину емкость – тазик или ведро.

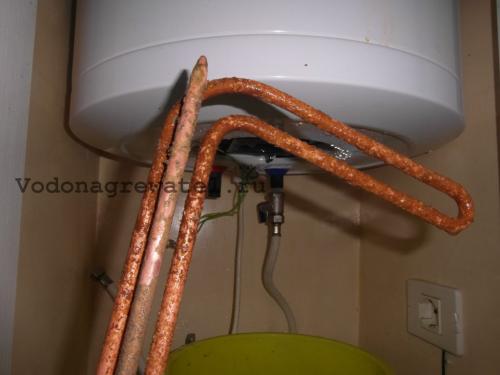

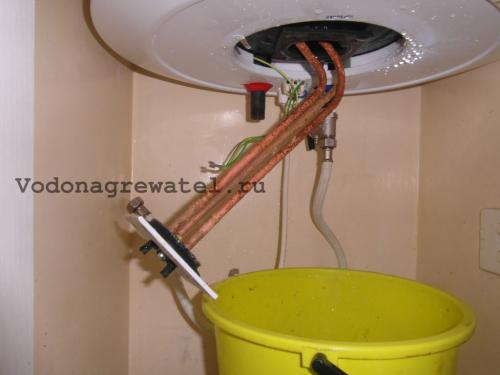

После отсоединения болтов ТЭН нужно осторожно потянуть ТЭН вниз, после этого наклонить влево, и извлечь окончательно. Внимание: для того чтобы вода из патрубка подачи не капала на пол, я временно накрутил после слива воды защитный клапан.

Этап шестой: удаление накипи

Размер горловины бака водонагревателя Gorenje TG 100 позволяет свободно просунуть руку внутрь бака, и очистить его. После очистки бака следует очистить ТЭН и прочие детали. Далее нужно оценить состояние анода и прокладки фланца, и при необходимости их заменить.

Этап седьмой

После очистки нужно установить фланец на место, прикрутить защитный клапан и патрубки. Наполнив бак, обязательно проверьте соединения на протечки. Затем установите электрокомпоненты, подсоедините провода. В завершении включите питание, нагрейте воду.

Водонагреватель Gorenje TG 100: инструкция по разборке и чистке.

1. Отключить электропитание.
2. Отключить подачу воды.
3. Слить воду, демонтировать патрубки подачи, защитный клапан.
4. Снять крышку, проверить отсутствие напряжения.
5. Снять электрокомпоненты – провода, а также термореле, потянув его вниз.
6. Открутить четыре болта, слить остатки воды, извлечь ТЭН.
7. Очистить бак и фланец.
8. При необходимости заменить анод и прокладку.
9. Собрать компоненты в обратном порядке.
10. Открыть воду, проверить на протечки.

Необходимые инструменты:

• Фигурная отвертка.
• Индикаторная отвертка.
• Ключи на 22/42, 12/14.
• Спецключ для замены анода.

Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

Устройство бойлера Атлантик. Водонагреватели Атлантик — обзор и характеристики

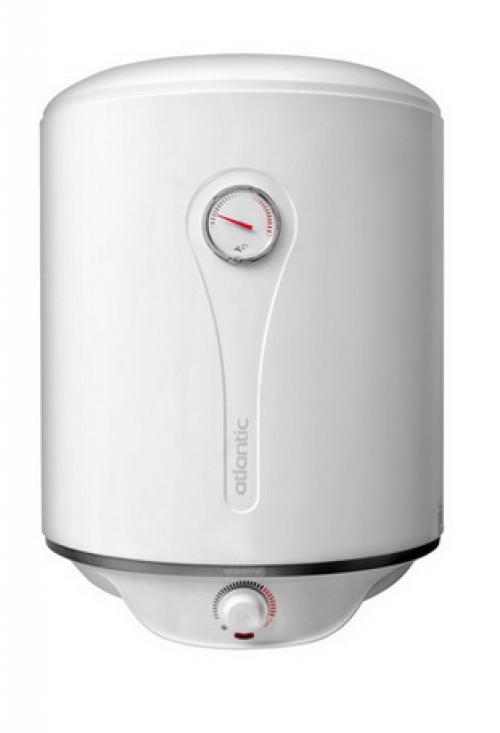

Атлантик (ATLANTIC) – французская компания, известная у нас своими водонагревателями, конвекторами, колонками и др. Производство размещено во Франции и Таиланде, — качество гарантируется. Цены умеренные. Рассмотрим особенности водонагревателей Атлантик, что в первую очередь интересует потребителя.

Особенности бойлеров, и фирменные технологии Атлантик

Антлантик – крупная корпорация, которая может себе позволить высокотехнологичные собственные разработки. Новинкам, ноу-хау присваиваются собственные фирменные названия, например, если речь идет о бойлерах Атлантик, можно встретить:

• O’Pro – система антикоррозийной защиты внутри бака;
• Smart Control – система электронного управления бойлерами с прогрессивной экономией электроэнергии;
• Diamond-quality – особая внутренняя эмаль, особо качественная по заявлениям производителя.

И многое другое. Компания постоянно инициирует новые разработки и новые названия регулярно появляются на слуху, с каждым годом и сезоном продаж.

Можно сказать, что отличительной чертой бойлеров Atlantic является возможность подобрать не только функционал, но и дизайн. Одну и туже техническую начинку можно встретить в разных оболочках. Это не может не порадовать потребителя.

Какие функции реализуются

• Два тена – компания нередко практикует, например, такую комбинацию мощностей нагревателей – 1500 Вт +750 Вт. Это позволяет реализовать такие функции, как:
  — поддержание температуры воды длительное время с минимальным расходом энергии;
  — ускоренный нагрев небольшого объема  мощностью больше 2.2. кВт…

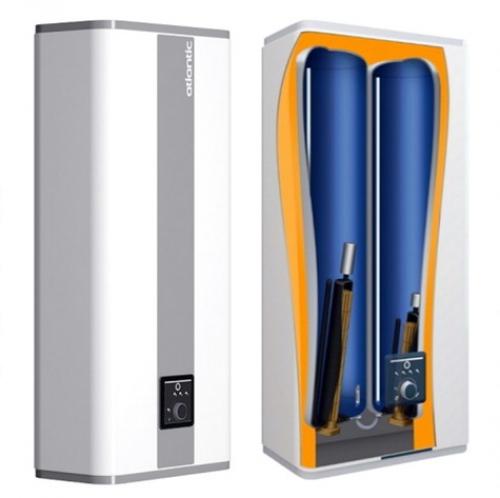

• Также рассматривайте модели у которых два встроенных бака. Это позволяет делать скорейший нагрев небольшой порции воды…

В различных моделях водонагревателей Атлантик имеется следующее.

• Керамический тен – жалоб на долговечность нагревательного элемента не поступало.
• Сухой тен – в некоторых моделях реализована этот технический прием, который позволяет не слишком беспокоится о своевременной замене по инструкции подносившегося анода.

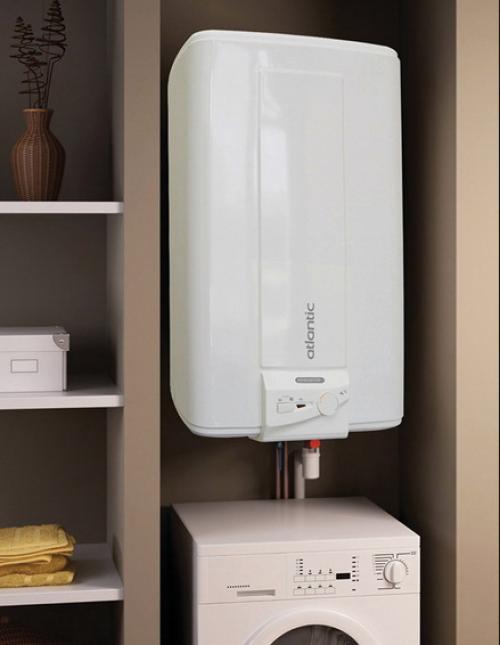

• Установка – вертикальная/горизонтальная, — оригинальное размещение бака вытянутого по стене под потолком, тоже имеет место быть…
• Форма – круглая/прямоугольна/плоская, причем это может реализовывается для одной и той же модели.

Для всей продукции производителем Atlantic гарантируется безаварийная работа весь срок службы, минимальное технической обслуживание. Но, как известно во всех бойлерах есть расходная часть — анод, который со временем (по инструкции производителя) нужно менять, а сам бак чистить.

Что спрашивают потребители

Наиболее типичный вопрос по водонагревателям – какого объема бойлер выбрать. Очевидно, что чем больше объем бака  — больше и цена, это можно узнать взглянув на прилавок. Но нужно понимать, что основная переплата за большой объем произойдет в будущем. Каждый лишний литр нагретой воды и затем постепенно остывший, не израсходованный, – значительные деньги на ветер, точнее —  на отопление дома или квартиры электричеством. Это дорого. Поэтому бойлер излишнего объема не выгодно и не практично, — большой объем еще и дольше греется.

Но и слишком маленький объем бойлера Atlantic – неудобство. Воды может просто не хватать при значительных или вдруг выросших запросах.  К тому же в местах, где холодная вода поступает с перерывами, бойлеры приспособились использовать под водонакопители, под самотек на кран, пока холодной воды нет, и здесь тоже нужно учитывать, сколько успеете израсходовать за сутки.

Существую рекомендации по опыту использования. Оптимальный объем бака Атлантик для «обычного» использования «средней семьи» – 80 литров. Если любите водные процедуры, невзирая на стоимость, — 100 литров и больше. Типичный вариант, когда нужно сэкономить, – 50 литров.

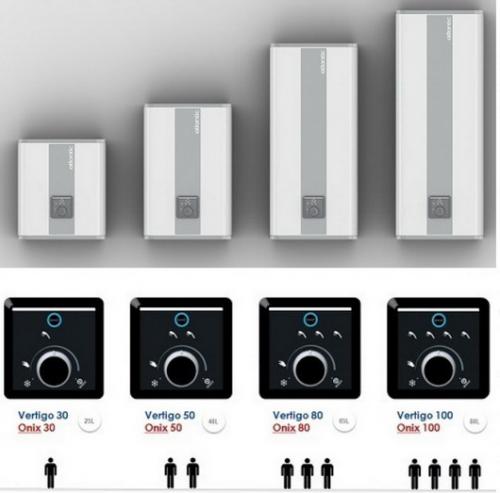

Производитель Атлантик предлагает решать вопрос объема таким образом — чем больше людей пользуются, тем больше и дороже оборудование нужно приобретать…

Популярные модели водонагревателей Атлантик

Большим спросом пользуюстя недорогие модели, которые, тем не менее, по отзывам весьма надежны в работе. Фирменные тены Atlantic не горят, эмали не разрушаются, «болтики не отпадают».

• Бюджетная, но надежная модель круглого сечения с одни теном, на 80 литров — бойлер ATLANTIC OPRO Sample R 80. Здесь реализован минимум цены при Европейском уровне качества составляющих. Цена порядка 100 у.е.

Vertigo Steatite 80 — пример высокотехнологичных решений для массового потребителя за умеренную цену. В наличии — два сухих тена, два бака с общим объемом  65 литров в элегантном прямоугольном корпусе, все это управляется умной электроникой, умеет быстро греть, экономно поддерживать… Придется заплатить 350 у.е.

• Водонагреватель Атлантик для дачи — ATLANTIC O’PRO SLIM PC 30. Примерно за 80 у.е. вы получите отличный небольшой нагреватель для дачи мощностью 2,0 кВт, который всегда приготовит порцию 30 литров горячей воды для душа и на мойку.

Устройство бойлера аристон. Инструкция по эксплуатации водонагревателя «Аристон»

Началом эксплуатации можно считать установку и подключение бойлера к централизованной системе подачи холодной воды и электрической сети. От качества монтажа зависит, безопасность, эффективность работы и срок службы изделия. Если по тем или иным причинам бойлер вводится в эксплуатацию самостоятельно, следует обратить особое внимание на изложенные ниже моменты.

Рекомендации по установке и подключению

Начинать работы по креплению и подключению водонагревателя марки Аристон необходимо с тщательного изучения прилагаемой к нему инструкции.

1. Поскольку потребляемая прибором мощность достаточно велика, необходимо убедиться в том, что характеристики используемой для подключения электропроводки в полной мере соответствуют предполагаемым нагрузкам и имеет контур заземления . Оптимальным вариантом для подключения к электросети является отдельный кабель от распределительного шкафа или щитка.
2. Не следует использовать комплектующие, имеющие визуальные дефекты, поврежденные резьбовые участки и т.д. Особого внимания заслуживает предохранительный клапан, входящий в комплект поставки.
3. Поскольку масса изделия достаточно велика, а температура содержащейся в нем воды может доходить до +75⁰С, крепление бойлера к несущей поверхности должно осуществляться на металлических анкерных болтах диаметром не менее 10 мм. Допускается использование пластиковых дюбелей аналогичной грузоподъемности.
4. Монтаж питающих и отводящих трубопроводов должен производиться в строгом соответствии со схемой, прилагаемой к нагревателю изготовителем.
5. Место подключения к электросети должно быть надежно защищено от конденсата, сырости и непосредственного контакта с водой.
6. Подключать «Аристон» к электропитанию можно только после заполнения накопительной емкости холодной водой, в противном случае ТЭН водонагревателя может выйти из строя.
7. Если все работы выполнены правильно и изделие исправно, после включения должен загореться соответствующий индикатор, свидетельствующий о работоспособности бойлера.

Источник: https://interer-i-dekor.ru-land.com/stati/ustroystvo-nakopitelnogo-vodonagrevatelya-v-razreze-ustroystvo-elektricheskogo-nakopitelnogo

Принцип работы бойлера давление. Устройство электрических приборов

В квартирах и частных домах чаще всего применяются электрические водонагреватели . Этому есть несколько объяснений. Во-первых, невысокая цена, не нужны никакие разрешения, а во-вторых, приборы являются надежными, если установлены по всем правилам техники безопасности. Конструкция их простая и сосредоточена на двух главных элементах — баке и нагревательном приборе.

Основной частью любого водонагревателя является бак. Принцип действия бойлера можно сравнить с термосом. Баки изготавливаются из самой устойчивой к коррозиям стабилизированной стали, изнутри покрываются стеклофарфором, который из-за своей химической нейтральности и особой кристаллической структуры обладает многими полезными свойствами. Именно благодаря такому покрытию вода даже при интенсивной работе системы остается чистой.

Внутри прибора находятся трубки, которые отвечают за подачу и забор воды. Вода, поступая снизу, распределяется по баку с помощью рассекателя струи по принципу несмешивания разных слоев жидкости. Нагретая вода идет вверх, где происходит ее забор . Во фланце, который является съемным, собраны следующие элементы:

• ТЭН — нагреватель, состоящий из нихромовой спирали;
• термостат по контролю за температурами;
• магниевый анод , уменьшающий коррозию.

Данные котлы чаще применяются в жизни

При покупке нужно учитывать, из чего состоит внутреннее покрытие резервуара: это должны быть нержавеющая сталь, титан и стеклофарфор. Гарантийный срок таких изделий будет 7-10 лет. Принцип работы водонагревателя связан с его типом. Имеется три типа таких агрегатов: накопительный, проточный и наливной. Особенность работы накопительного варианта состоит в постепенном нагревании воды до нужной температуры после установки программы. После нагревания прибор автоматически отключается, а после остывания — включается. Суть проточного водонагревателя заключается в запуске ТЭНов после открытия холодной воды.

Внутреннее устройство бойлера. Газовые накопительные водонагреватели

Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.

Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

• в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
• бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
• внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы двигаться медленнее и активно обмениваться теплом с водяным резервуаром;
• снизу под горелкой расположена емкость сбора конденсата;
• подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
• в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

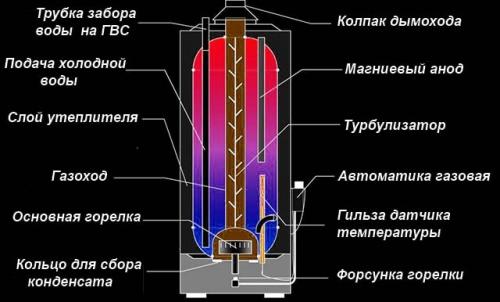

Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга

Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса .

Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов. Как функционирует газоиспользующий водонагреватель:

1. После открытия клапана газ поступает на запальник, где вручную поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
2. Масса воды нагревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.

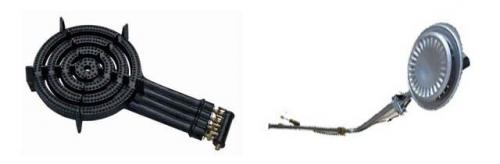

Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты

Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).

Видео устройство накопительных электрических водонагревателей
