Человека, впервые решившего своими руками соорудить каркас из, вполне может смутить различное обозначение профилей, которые можно встретить в разных источниках, а также большой ассортимент крепежной фурнитуры, предлагаемой рынком строительных материалов. Пугаться тут не стоит: с назначением металлопрофилей не так уж тяжело разобраться, а из всего многообразия крепежных элементов для монтажа потребуется лишь малая часть.
Виды металлических профилей:
- Направляющие. В маркировке имеют обозначение UD или ПН. Закладывают основу всей конструкции, именно с них начинается возведение каркаса.
- Стоечные. Их обозначают сочетаниями CW или ПС. Вставляются в направляющие и образуют вертикальные стойки, к которым крепятся листы гипсокартона при выравнивании стен.
- Потолочные. К таким металлопрофилям, имеющим аббревиатуру CD или ПП, крепится лист гипсокартона при выравнивании потолка. Их вставляют в специальные потолочные направляющие, имеющие в обозначении сочетания букв UD или ПНП.
- Также есть арочные и угловые модели профилей. Необходимость их использования определяется характером возводимой конструкции.
Для закрепления каркаса на стене или потолке, а также для скрепления его элементов между собой используют несколько видов крепежных элементов.
- Чтобы удлинить металлический профиль до нужного размера, применяют простой соединитель, а для усиления мест пересечения профилей пригодится его крестообразная разновидность, называемая «краб». При выравнивании потолка применяется двухуровневый «краб» для надежной фиксации профиля нижнего уровня к потолочному.
- Дополнительное крепление к потолку или стене обеспечивают прямые или анкерные подвесы. С их помощью все элементы конструкции выводятся в одну общую плоскость.
- Крепление подвесов и направляющих профилей осуществляют с помощью дюбелей диаметром 6 мм, между собой профили скрепляют саморезами. Монтаж гипсокартона на установленный каркас выполняют при помощи саморезов диаметром 3,5 и длиною 25 мм. Предпочтительно использовать метизы из оцинкованной стали.
Каркас для гипсокартона перегородка. Возведение каркаса
Сооружение перегородки из гипсокартона начинается с установки каркаса. Он крепится к потолку и к полу. Поэтому работы по их монтажу должны завершиться до начала постройки перегородки.
Для каркаса нам понадобятся металлические профили, которые будут облицовываться листами гипсокартона, а также деревянный брус, который используют для усиления частей каркаса.
Для сооружения каркаса можно использовать профиль 60х27 мм. Перед началом планирования перегородки, измерьте отклонения стен несущих стен в здании относительно водяного уровня и отвеса. Это понадобиться, чтобы отступить место в нужную сторону и поставить вертикальные части каркаса ровно. Также необходимо измерить уровень пола, к которому будет прикручиваться низ каркаса и уровень потолка. Ещё нужно измерить расстояние от потолка до пола в крайних точках расположения каркаса перегородки и диагонали от противоположных точек. Если диагонали совпали, отклонений по водяному уровню нет и расстояние от потолка до пола одинаково, то приступаем планировке каркаса.
Предварительно спланировать, где и что будет крепиться к стене, необходимо для усиления каркаса на этапе сборки. Дело в том, что каркас может играть, несмотря на то, что он жёсткий и крепкий. Однако каркас может изгибаться, если на него повесить телевизор или установить полку с книгами. Чтобы этого не произошло, планируют расположение всех навесных элементов заранее.
После этого приступаем к разметке металлопрофилей. Выставляем нижний профиль и прикручиваем его к полу саморезами. Далее намечаем отверстия на потолке и стене, в которые будут ставиться дюбель гвозди. Сверлим отверстия с помощью дрели или перфоратора. Ставим металлопрофиль и крепим его к потолку, тоже самое делаем для профиля на стене. При этом углы направляющих профилей вставляют друг в друга.
Если длины профиля не хватает, то берут два одинаковых профиля и вставляют один в другой, чтобы получился нахлёст 30-40 см и закрепляют на нужном месте. При необходимости профили можно скрутить саморезами по бокам.
После того, как вы закрепили нижний, верхний и крайние боковые профили, установите один вертикальный профиль посередине перегородки, который по длине на 1 см меньше, чем расстояние от пола до потолка. Если стоит нормально, то приступаем к дальнейшей установке каркаса.
Для этого вам нужно разметить гипсокартонный лист, чтобы расстояние между профилями было одинаковым. И чтобы край листа попадал на профиль. Рекомендуемое расстояние между профилями составляет 30 -40 см. В месте стыков листов гипсокартона, необходимо скрутить саморезами два профиля. Это придаст монолитность и дополнительную жёсткость каркасу. Так листы гипсокартона не будут ходить по отдельности и нарушать внешнюю облицовку.
Далее устанавливаем вертикальные профили внутрь напольного и потолочного. Выставляем каждый профиль по уровню и прикручиваем саморезами с широкими шляпками.
После установки вертикальных профилей нужно ещё усилить каркас. Для этого берём куски профиля, и отрезаем их по длине между вертикальными профилями. Но лицевую часть оставляем на 45 мм длиннее с каждой стороны. На них и будет прикручиваться эти куски к вертикальным профилям.
Перед закреплением горизонтальных профилей, необходимо измерить высоту гипсокартонного листа. Первые 3-5 кусков профилей крепим ближе к потолку на высоте, которая соответствует высоте гипсокартонного листа. Далее отмеряем такое же расстояние от потолочного профиля вниз и закрепляем 3-5 профилей на этой высоте. Это делают, чтобы получить более прочную стену.
Далее намечаем места, куда будут крепить полочки, телевизор и т.д. В этих местах нужно вставить горизонтальные куски профиля, но сперва их нужно усилить. Берём деревянный брус, который плотно вставляется в профиль и почти не играет в разных направлениях. Крепим двумя саморезами к профилю, со стороны профиля. Также желательно усилить вертикальные части профилей, к которым крепится усиленный горизонтальный кусок. Здесь желательно прикручивать горизонтальный профиль к вертикальному двумя саморезами с каждой стороны. Такое усиление и дополнительные саморезы будут препятствовать скручиванию каркаса и деформации стены.
Каркас под гипсокартон на потолок. Этап №1 – создание проекта
Именно с этой части работ я советую начинать весь процесс. Почему? Просто, если у вас перед глазами будет подробный эскиз, то вы без труда рассчитаете объем необходимых материалов, а также будете четко представлять себе конструкцию, которая должна получиться, что очень важно в таких случаях.
Мы будем делать конструкцию из профиля, так как это лучшее решение, которое рекомендуют производители гипсокартона и которое подходит для всех типов потолков. Что касается работ, то нужно выполнить следующее:
- Для начала измерьте потолок, не стоит полагаться на проект, там могут быть неточности, да и в процессе отделочных работ фактические параметры могут отличаться. Просто пройдитесь с рулеткой и пометьте все размеры, это займет считанные минуты, зато у вас будет точная информация;
Всегда проверяйте размеры лично, это исключит ошибки
- Затем надо нарисовать на бумаге ваш потолок с сохранением пропорций, тут не нужна особая аккуратность, главное, чтобы перед вами был эскиз той плоскости, которую нужно отделывать. Советую взять листок побольше, так как на нашем чертеже будем много мелких деталей, и если рисунок будет маленьким, то работать с ним будет неудобно;
- На нашем эскизе прочерчиваются линии прохождения основного профиля, он должен располагаться через каждые 40-60 см. Конечно, чем больше профилей будет в каркасе, тем он будет прочнее, поэтому лучше запланировать несущие элементы через каждые 40 см.
Что касается перемычек, то можно обойтись и без них, а можно и поставить эти элементы, если даже вы делаете вариант без поперечин, то в месте стыка листов все же желательно закрепить их;
Такой каркас для гипсокартона на потолок отличается простотой и надежностью

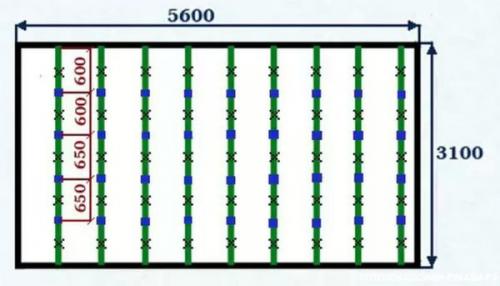

- Если вы будете делать конструкцию с перемычками, то на плане стоит отметить шаг их расположения, он должен составлять от 500 до 700 мм, все зависит от параметров помещения . Также можно пометить места расположения подвесов, они ставятся с тем же шагом. Ниже показан пример плана, синие квадраты обозначают крабы, через которые будут крепиться перемычки, а крестики – это подвесы.
