Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком

18.03.2020 в 05:48

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой . Есть еще третий вариант: греть воду с помощью змеевика-теплообменника ( печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять , если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака , мы должны сказать, что идея не так уж хороша – вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки . Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации – это спроектировать конструкцию печи , в которой бак будет как можно ближе к топочной дверце . Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком  над каменкой , то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД – вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан) , который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива .

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака – еще такой же лист. На него – фольга и что-нибудь из числа негорючих термоизоляторов – минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель , которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак – на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником – Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань. Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны , то следует обратить внимание на прочие виды печей , изучение информации о которых позволит сделать вывод, какая каменка лучше .

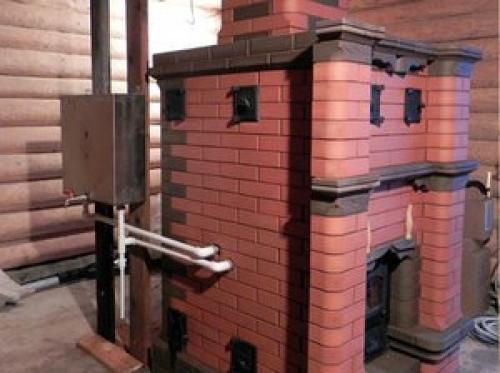

Кирпичная печь для бани с открытой каменкой. Кирпичные печи для бани с закрытой каменкой

Кирпичная печь для бани с открытой каменкой. Кирпичные печи для бани с закрытой каменкойТакая печь возводится из красного огнеупорного кирпича . При этом устройства с закрытой каменкой имеют толстые стенки, особенно в районе топочной камеры. Топка банной печи выкладывается толщиной в целый кирпич. Все остальные конструкции в зависимости от их особенностей возводятся с толщиной стенок вполовину или четвёртую часть кирпича.

Для протопки кирпичных печей каменок используют дрова, пеллеты или торф. В некоторых моделях есть возможность использовать древесный уголь. Из-за использования быстро прогорающего топлива такое печное устройство имеет периодический принцип действия. Проще говоря, для того чтобы попариться в русской бане с кирпичной печкой, каменка которой имеет закрытую конструкцию, нужно предварительно протопить её пока парилка не прогреется до комфортной температуры. В сравнении с металлической каменкой её кирпичный аналог обладает целым рядом преимуществ:

  • Камни в кирпичной печи способны длительное время удерживать тепло. После прогрева камней до оптимальных температурных показателей они остаются горячими более 8 часов.
  • Кирпичная печка для русской бани с каменкой закрытого типа обладает высокой пожаробезопасностью.
  • Печь из кирпича способна удерживать тепло в парной, после того как банные процедуры были окончены на протяжении суток.
  • Использование печи из кирпича даёт возможность прогревать как помещение парной, так и предбанника даже больших размеров.

Относительно прогрева больших объёмов – это как достоинство, так и недостаток печи. В первую очередь, это обусловлено тем, что прогрев печи может происходить до очень высоких температур, до 800 градусов . При таких температурах находиться в маленькой парной может быть очень некомфортно.

Закрытая каменка кирпичной печи для русской бани позволяет ещё больше увеличить время на протяжении, которого будет удерживаться тепло без необходимости подбрасывать дрова в топку. Такая конструкция подразумевает размещение камней внутри устройства, причём в большем количестве, чем у открытой каменки.

Именно благодаря закрытому устройству каменки достигается высокая и устойчивая температура в парной русской бани. Если рассматривать цену кирпичной печи, то она намного дороже металлического или чугунного аналога и зависит от стоимости услуг профессионального печника . Хотя можно сэкономить, выполнив работы самостоятельно, однако в такой ситуации гарантировать безопасность посетителей парной очень сложно.

Кирпичная печь для бани с закрытой каменкой и баком для воды. Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды

Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.

Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Кирпичная печь для бани с закрытой каменкой. Виды

Печь из кирпича для бани можно разделить на две категории:

  • постоянного действия;
  • периодического действия.

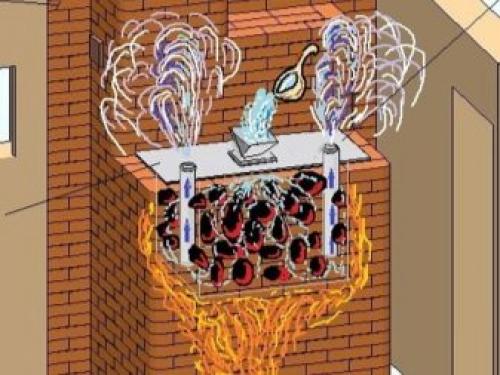

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 02

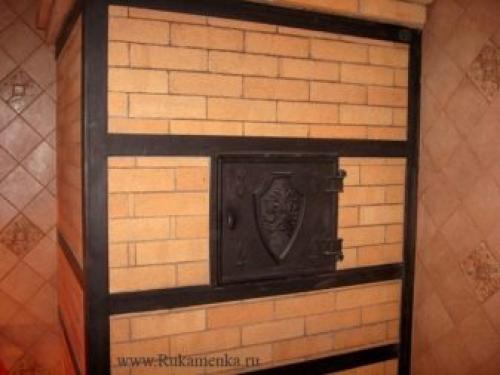

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 03

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

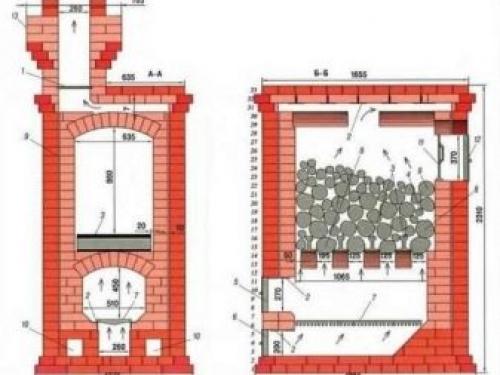

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 04

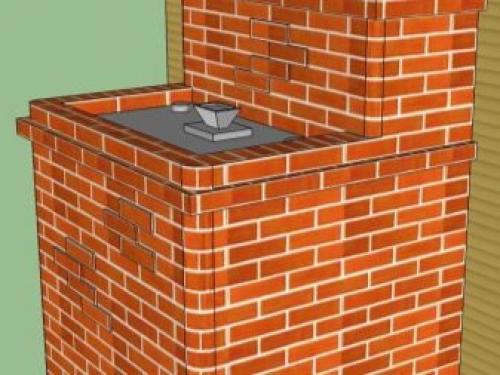

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 05

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани . Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

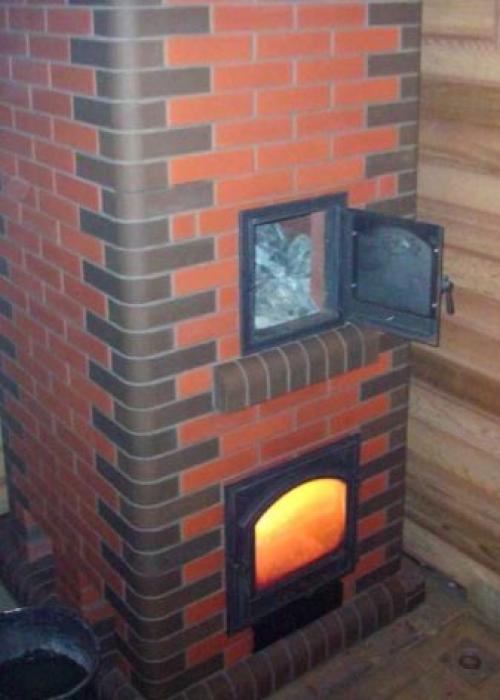

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 06

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 07

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом . При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

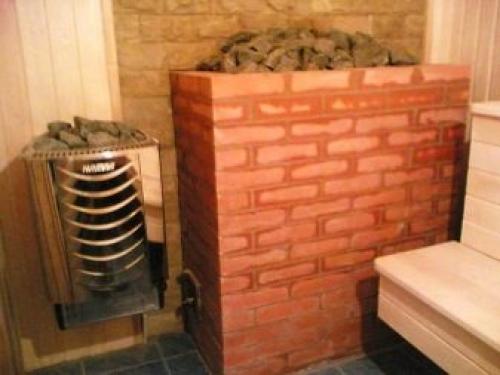

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 08

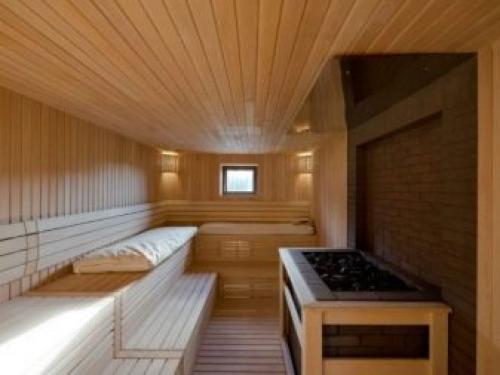

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 09

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилк е. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см . При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

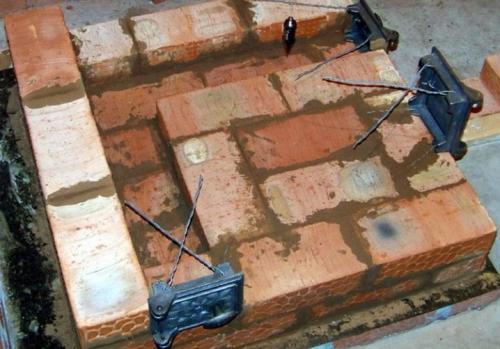

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 10

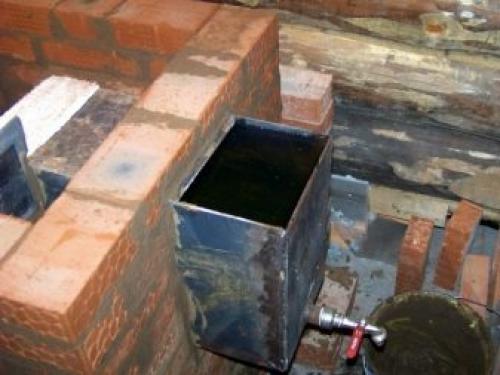

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость , так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала .

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике .

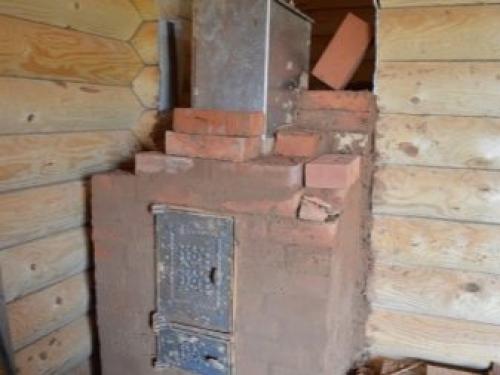

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 11

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 12

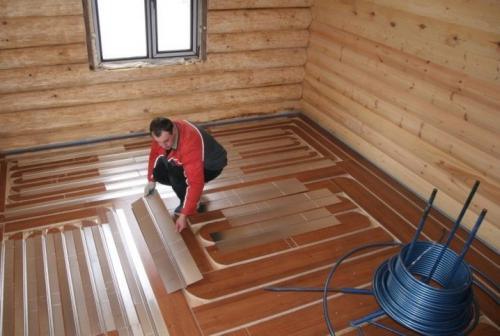

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Каменка для бани кирпичная. Кирпичные печи с каменкой и с баком 13

Как сложить каменку в бане. Проект банной печи: пошаговая порядовка

В качестве примера будет рассмотрен порядок возведения печи, укомплектованной встроенным баком для воды. Размеры конструкции в основании довольно внушительные – 1020х1290 мм (соответствует кладке 4х5 кирпичей), высота – 2100 мм. По желанию владелец может менять габариты в соответствии с условиями и характеристиками обустраиваемой парной. Проектное изображение возводящейся конструкции представлено далее.

Проектное изображение возводящейся конструкции

Печь с указанными конструктивными размерами позволит обеспечивать в пространстве площадью до 10-14 м2 температурные показатели на уровне порядка 45-50 градусов в процессе мытья и до 100 градусов и выше во время парения. Одной топки такой печи будет достаточно, чтобы в бане смогли комфортно попариться и тщательно вымыться до 10-12 посетителей. Объем вмонтированного бака (на приведенной схеме виден на грани справа) – порядка 180 л.

Для повышения качества обогрева и размещения камней над топливной камерой печи укладывают трубы в количестве 6 штук (видны рядом с баком для воды) диаметром 50 мм. Длина укладываемых труб конкретно для этого проекта – 1050 мм. Смонтированные трубы сильно нагреваются в процессе работы печи и продолжают в течение некоторого времени передавать тепловую энергию даже после завершения топки.

Над камнями располагается двухстворчатая дверка. Сквозь закрываемый ею проем на уложенные булыжники поддается вода, благодаря чему образуется пар.

Приступаем непосредственно к изучению проектной порядовки.

Таблица. Порядовка кирпичной банной печи

Этап работыОписание

1 ряд

Как отмечалось, делается сплошным и каких-либо существенных особенностей не имеет. Схема непосредственно укладки кирпичей показана на изображении.

2 ряд

На этом этапе начинается формирование зольной камеры (размеры и местоположение показаны на изображении) и устанавливается соответствующая дверца (выделены на схеме красным).
Важно! Размеры отверстия, предназначенного для установки дверцы, должны на 5 мм превышать габариты монтируемой рамы по каждой из сторон.
Закрепление этой, равно как и других дверец в печи выполняется так:
- асбестовый шнур вставляется в подготовленное отверстие и замазывается раствором для кладки. Будет достаточно шнура диаметром 0,5 см;
- с 4 сторон дверная рамка оснащается мочками – проволокой, предварительно свитой из 3-4 стержней длиной 10-12 см. К концам прикрепляются 10-сантиметровые отрезы проволоки диаметром порядка 0,5 см;
- подготовленная конструкция вставляется в отверстие по ходу кладки и фиксируется с помощью раствора. Вмурованная в кладку проволока обеспечивает надежную и качественную фиксацию дверцы.

3 ряд

Продолжается кладка зольной камеры.

4 ряд

Из огнеупорного кирпича (на схеме – желтый) выкладывается основание топливника и устанавливаются 2 колосниковые решетки. Установка решеток выполняется в специально вырезанные для этого пазы.

5 ряд

Начинается формирование непосредственно топливной камеры. Камера полностью футерована огнеупорным кирпичом.

6 ряд

Устанавливается дверца топливной камеры.

7 ряд

Продолжается кладка топливной камеры.

8 ряд

Действия аналогичны 7-му ряду.

9 ряд

Перекрывается дверца топочной камеры.

10 ряд

У каждой из боковой стенок закладываются четвертинки огнеупорного кирпича. Между кирпичами образуются проемы, размеры которых должны позволять уложить упомянутые ранее трубы.
На этом же этапе в обозначенных на схеме местах подготавливается место для установки водяного бака.

Продолжение 10 ряда

На этом же ряду в промежутки между четвертинками огнеупорного кирпича укладываются упомянутые ранее трубы. Отверстия вокруг труб проще всего заделать базальтовым картоном.
