Что нужно знать о профессиональном монтаже кондиционеров.

Для специалистов монтаж систем кондиционирования не представляет на первый взгляд никаких трудностей, но на самом деле - это очень трудоемкий процесс, к тому же предполагающий ведение определенной документации.

Техническое задание на монтаж кондиционера.

Перед тем, как приступить к установке климатической техники, проектировщиком составляется техническое задание на монтаж кондиционера, который включает в себя:

- Описание объекта со всеми архитектурными особенностями и его точный адрес;.
- Требования к монтажу кондиционеров с учетом этих особенностей;.
- Описание необходимого оборудования и материалов.

Наиболее объемным является пункт, включающий требования к монтажу систем кондиционирования, а именно полное поэтапное описание:

- Пробивки отверстий в стенах;.
- Крепления кронштейнов и блоков к ним;.
- Прокладывания фреоновой магистрали;.
- Подсоединения межблочных проводов и питающего кабеля;.
- Установки дренажного шланга;.
- Процесса опрессовки и вакуумации холодильного контура;.
- Установки автоматов защиты и подключения к действующей сети.

Большинство компаний не составляют техническое задание для монтажа одного кондиционера, так как на место выезжает сотрудник фирмы и накидывает примерный план последующей установки. В данном случае требования к монтажу кондиционера соблюсти не будет проблемой, поэтому основная часть фирм работает по упрощенной схеме, ведь у опытных техников вряд ли возникнут сложности со стандартной установкой настенной Сплит - системы.

В том случае, если поступает заказ на большие объемы, где требуется провести работы по установке нескольких единиц техники на крупном объекте, то составления технического задания на монтаж кондиционеров проектировщику не избежать. При этом будет тщательно описан каждый этап для каждого прибора в отдельности.

Особенную сложность представляет монтаж промышленных кондиционеров, таких как крышные, центральные, прецизионные, шкафные, чиллеры. В документации особое внимание уделяют подсчету общей мощности оборудования, потенциальным ресурсам сети, расчету размещения вентиляционных шахт с учетом всех законодательных норм.
Когда с документацией покончено, приступают к исполнению обязательств по договору с заказчиком, то есть непосредственно к монтажу выбранной системы кондиционирования на объекте.

Стандартная установка и монтаж кондиционера в два этапа.

Обычно установочные работы Сплит - систем можно проводить по двум схемам. Первая предполагает стандартный монтаж кондиционера в один этап, а вторая - в два этапа. Что представляет из себя каждый вариант?

В том случае, если решено сделать все сразу, то это будет выглядеть следующим образом:

- Климатехники сначала устанавливают внешний и внутренний блоки с медными трубками и межблочными проводами;.
- Затем проводятся опрессовка системы с вакуумацией и подключение прибора к сети;.
- Завершающим этапом станет пуско - наладка и измерение контрольных показаний - давления, температуры и т. д.

Когда проведение стандартного монтажа кондиционера по каким-то причинам невозможно или нежелательно, например, зимой, заказчику могут предложить повесить его в два этапа, то есть:

- Сначала закладываются соединяющие трубки и изолируются их концы от воздействий атмосферы;.
- В дальнейшем проводят все остальные работы.

Некоторые бригады выполняют монтаж кондиционера в два этапа немного по другой схеме:

- Вначале прокладывают трубки провода и проводят все установочные работы с внешним блоком;.
- В дальнейшем проводят установку внутреннего блока, опрессовку вакуумацию, пуско - наладку и делают контрольные замеры рабочих показаний прибора.

Лишь в том случае, если в два этапа монтируется кондиционер зимой, то желательно просто заложить фреоновую магистраль, закупорив концы трубки, а все остальное оставить на теплое время года.

В холодный период есть вероятность повреждения как оборудования для монтажа кондиционеров, так и важных элементов холодильного контура. К примеру, компрессор при запуске в мороз сильно теряет заложенный в него потенциал, а в некоторых случаях сразу выходит из строя, если в него попадает непрогретое масло, входящее в состав фреона. В контуре может остаться влага, так как вакуумация в минусовые температуры не гарантирует 100% удаления ее излишков.

Есть такое понятие, как нестандартный монтаж, когда требуются дополнительные услуги, например:

- Укладка межблочных коммуникаций в штробу в стене;.
- Вывод дренажа в канализацию;.
- Монтаж внешнего блока кондиционера не под окном;.
- Удлинение фреоновой магистрали.

При установке наружного модуля над, сбоку от окна или на фасаде балкона может потребоваться вызов промышленных альпинистов.

Профессиональное оборудование.

Для правильного монтажа кондиционера потребуется профессиональное оборудование, которое распределяется по группам относительно предназначения.

Электроинструменты:

- Большой и малый перфораторы;.
- Болгарка или штроборез;.
- Шуруповерт.

При работе с перфораторами понадобятся сверла диаметром 6 и 8 мм, а также бур диаметром 55 мм.

Трубный инструмент:

- Труборез;.
- Трубогибы;.
- Риммер (гратосниматель);.
- Вальцовки.

При нестандартной установке или монтаже полупромышленных кондиционеров с удлиненной трассой понадобятся:

- Горелка;.
- Паяльник;.
- Щипцы;.
- Припой серебряный.

Оборудование для холодильного контура:

- Манометрическая станция;.
- Вакуумный насос;.
- Весы для взвешивания фреона;.
- Течеискатель.

Слесарные инструменты:

- Ключи рожково - накидные на 13 мм;.
- 2 шведских ключа;.
- Молоток;.
- Кусачки;.
- Пассатижи;.
- Нож;.
- Ножницы по металлу;.
- Отвертки.

Материалы:

- Труба медная;.
- Утеплитель на трубу;.
- Дренажный шланг;.
- Провод ПВС 5*1, 5 для межблочных соединений;.
- Провод ПВС 3*1, 5 для питания;.

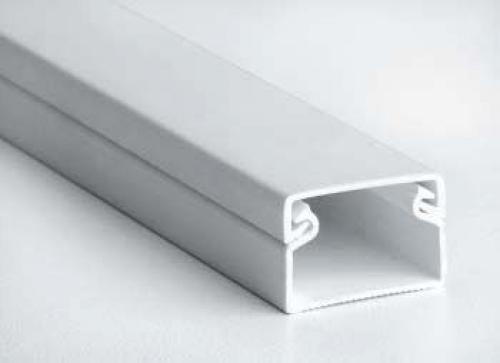

- Кабельканал 60*60 под трассу;.
- Кабельканал 16*16 под питающий провод;.
- Кронштейны для наружного блока;.
- Крепеж для кронштейнов;.
- Вилка с заземлением;.
- Скотч и изолента;.
- Баллон с фреоном.

Правильную установку можно выполнить, имея все перечисленное оборудование для монтажа кондиционера и не заменяя один инструмент или материал другим подручным средством.

Глядя на эти списки, читатель сам ответит, возможен ли монтаж кондиционера своими руками. Не стоит верить многим роликам из интернета о самостоятельной успешной установке. Первое время прибор может нормально функционировать, но проблемы возникнут в недалеком будущем. Претензии предъявить будет некому.

Правильный поэтапный монтаж Сплит - системы.

Как проводят правильный монтаж кондиционера профессиональные бригады, поэтапно написано ниже. Для примера взята настенная Сплит - система LG 18 размера. Она была размещена в офисе с площадью в 35 м? , Где постоянно находятся 7 человек и установлены 7 компьютеров 2 принтера. Помещение имеет 2 больших окна, которые выходят на солнечную сторону. Место установки - возле одного из стеклопакетов напротив копировальной машины.

Этапы:

1. высверливается большим перфоратором в стене отверстие на улицу. Для этого используют бур диаметром 55 мм.

2. далее прокладывают кабельканал 6*6 от отверстия до внутреннего блока.

3. размечают отверстия под монтажную пластину от комнатного модуля и под кронштейны для наружного блока.

4. маленьким перфоратором просверливают соответствующие отверстия и закрепляют монтажную пластину с помощью дюбелей и саморезов. Кронштейны дюбелями 12*100 мм крепят.

5. монтируют внешний блок кондиционера на кронштейны и фиксируют его болтами и гайками. 6. далее закрепляют внутренний модуль на монтажной пластине.

6. прокладывается трасса и межблочные кабеля. Перед этим на медный трубопровод надевают утеплитель. Трубки развальцовывают обязательно. Производят подключение к обоим блокам.

7. подключают электрические соединения. Провода предварительно обрезают, зачищают, обжимают, только потом подсоединяют к клеммным колодкам.

8. дренаж прокладывают с трубопроводом и подключают к внутреннему блоку.

9. подключают питание к тому блоку, который нужен для данной модели. Для вышеупомянутого кондиционера силовой кабель от щитка был протянут к наружному модулю. 10. Тщательно герметизируют отверстия для трассы в стене монтажной пеной и закрывают крышки на коробе.

10. проводят вакуумирование контура не менее 10 минут. Открывают краны и запускают рабочий газ. 11. После включают Сплит - систему в тестовом режиме и проверяют ее работоспособность: замеряют давление и смотрят качество охлаждения выходящего потока.

Это описан монтаж обычной бытовой Сплит - системы. Лишь в том случае, если проводят монтаж полупромышленной или промышленной системы кондиционирования, то возникают дополнительные особенности в установке комнатного модуля.

Особенности установки кассетных и канальных кондиционеров.

К примеру, установка кассетной Сплит - системы начинается с крепления подвесы для внутреннего блока на анкерные болты в ячейке подвесного потолка. При креплении комнатного модуля обязательно выравнивают его по установленному уровню от потолка, который обычно указан производителем. Фиксация с помощью монтажных шпилек происходит. Дренаж кассетной Сплит - системы чаще всего отводят в специальную централизованную дренажную систему.

У кассетных кондиционеров может быть такая опция, как проводной пульт ДУ. В том случае, если им будут пользоваться, то необходимо тянуть отдельный электрический провод от внутреннего блока.
Канальные Сплит - системы могут иметь протяженную сеть воздуховодов, которые крепятся к адаптеру и подводятся к распределительным решеткам в каждом помещении. Установка внутреннего блока производится за подшивным потолком жилого или подсобного помещения.

Здесь в первую очередь важно рассчитать требуемый напор выходящего воздуха, так как от этого будет зависеть длина воздуховодов и их количество. От этого также могут зависеть их форма и фасон. Существуют воздуховоды:

- Круглого и прямого сечения;.
- Прямошовной и спиральной конструкции;.
- С фланцевым, бесфланцевым и сварным типом соединения;.
- Гибкие и полугибкие.

Также необходимо воздуховоды утеплить и звукоизолировать. Утепление для предотвращения появления конденсата требуется. Звукоизолируют для обеспечения тихой работы. В противном случае такая Сплит - система будет шуметь.

Утепляют воздуховоды канальной Сплит - системы специальным материалом - кафлексом (Kflex. Это особый изоляционный материал, который выдерживает большие перепады температур.
Для управления канальной системой проводным пультом ДУ понадобится провести отдельный провод к внутреннему блоку также, как и в ситуации с кассетным кондиционером.

По сути, основные отличия у разных Сплит - систем наблюдаются при установке внутреннего блока, внешние модули монтируются и соединяются с комнатным везде по одной и той же схеме, как это описано в плане установки настенного кондиционера LG.

Безусловно, монтаж любого кондиционера своими руками - это опасное мероприятие, тем более, когда речь идет о полупромышленных или промышленных системах.

Общие требования к монтажу кондиционеров.

Общие правила для монтажа холодильных машин существуют. Основное из них требует наличия нормального рабочего объема помещения для установки техники. Также должны быть соблюдены следующие условия:

- К установке всегда должен быть свободный доступ для проведения профилактических и ремонтных работ, при этом учитываются существующие нормы противопожарной безопасности;.
- Необходимо обеспечить нормальный забор и выход воздуха;.
- Предусматривают прочную опору для тяжеловесных конструкций;.
- Обеспечивают изоляцию от влаги, огня, пара и прямого солнечного света;.
- Предотвращают появление шума выше установленных норм.

Любая проектная документация более глубоко раскрывает требования к установке конкретной холодильной машины.

Требования к установке Сплит - систем.

Конкретно для Сплит - систем тоже существуют определенные правила монтажа:

- Установку внешнего блока совершают на прочной основе;.
- Кронштейны должны крепиться к стене надежными механизмами;.
- Расстояние от стены до теплообменника наружного блока - не менее 10 см;.
- Расстояние от правого бока модуля - не менее 10 см;.
- Расстояние от левого бока модуля - не менее 40 см;.
- Перед блоком не должно быть никаких препятствий в пределах 70 см;.
- Должен быть свободный доступ к сервисным портам;.
- Внутренний блок размещают вдали от источников тепла и влаги;.
- Нельзя устанавливать блок напротив дверного проема входной двери или постоянно открытого окна;.
- Выходу воздуха не должны мешать никакие предметы интерьера; - воздух не должен идти прямо на людей и места их частого пребывания; - обеспечивают качественный отвод влаги через дренажный шланг; - от потолка до блока должно быть не менее 15 см; - монтажная пластина крепится к стене винтами строго по уровню. Колонную Сплит - систему дополнительно закрепляют к стене для прочности конструкции. Для напольно - потолочных и кассетных систем предусматривают возможность беспрепятственного съема фильтров.
