Типовая схема электропроводки в квартире.

14.01.2017 в 14:54

Один из этапов ремонта - прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов - спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т. д. также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.
Виды электропроводки.

Мы рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:
Открытая электропроводка - прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель - канал, гофра, плинтусы и т. д. кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной.
Скрытая электропроводка - прокладывают внутри конструкций: в трубах, коробах, углублениях и т. д. один из самых распространенных методов прокладки кабелей. Из основных недостатков - отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети большее сечение имеют. Электросеть нужно заранее проектировать.
Наружная электропроводка - прокладка сети снаружи здания. Также может быть открытой и скрытой.
На этапе проектирования схемы электропроводки нужно учесть:
Места установки электрощитков и розеток.
Количество электроточек в квартире.
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически.
Разметку проводов, а для открытой проводки - места их крепления.
Основные требования к электропроводке - медные кабели для прокладки сети, питание от сети 380/220 в, система заземления TN - C - S или TN - S.
Способы соединения.
Способы соединения электроцепи:
Последовательно - складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные.
Параллельно - ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Таким образом, если один из них выходит из строя, данный факт не отражается на работе остальных.
Смешанно - применяются оба способа соединения на одном участке цепи.
Типы разводки.
Существует три типа разводки электросети:
С помощью распределительных коробок: электрический щиток располагают за пределами квартиры - на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель в квартиру идет. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
"Звезда"- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов.
"Шлейф" - такой способ проводки схож со "звездой". Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:
Обычно используют несколько типов проводки сразу.
Схема электропроводки.
При составлении схемы электропроводки лучше сделать два варианта плана: один - для размещения светильников, второй - для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения с уменьшением нагрузки на кабель связана. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.
Можно сделать отдельные группы для:
Розеток - автомат на 25 а и для комнат, и для кухни с санузлом.
Освещения - использовать автомат на 10 а.
Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т. д. ) отдельные автоматы на 25 а или 32 а.
Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:
Их следует располагать слева от входа.
Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения.
Выключатели - на высоте 90 см от пола.
При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:
В ванной можно устанавливать розетку только при наличии трансформатора.
Заземление розеток нельзя подключать к нулевому проводу.
Для электрической плиты на кухне необходим автомат на 63 а.
Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом.
Расстояние между проводами в идеале не должно быть меньше 0, 3 см, до пола или потолка - не меньше 1, 5 см, до окон, дверных косяков - не меньше 1 см.
Выключатели и розетки по всей квартире лучше устанавливать на одной высоте.
К розеткам провод подводят снизу, а к выключателям - сверху.

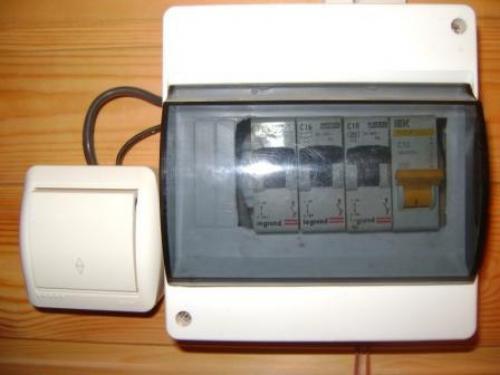

Внимание! Только в том случае, если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте.
Размещение электропроводки в однокомнатной квартире.
Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.
Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.
Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

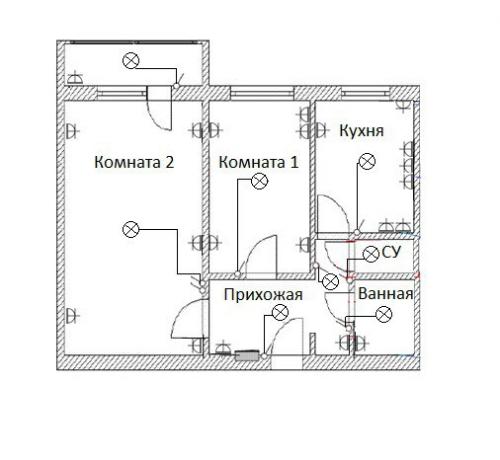

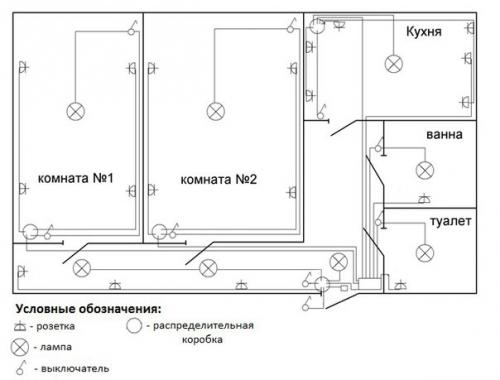

Размещение проводки в двухкомнатной квартире.
В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:
Для кирпичного дома.
Для панельного дома.
Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

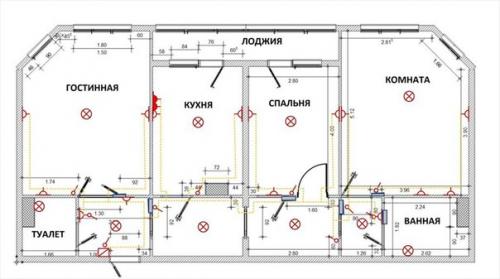

Размещение проводки в трехкомнатной квартире.
Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии. Типовая схема подключения трехкомнатной квартиры выглядит так: как видно из схемы, проводка на лоджию не выводится. Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов - из количества групп.
