Эркер крыша конструкция. Монтаж яндовой (эркерной) кровли

Эркер крыша конструкция. Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

https://youtube.com/watch?v=-6JpLEABfqA

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Вальмовая крыша с эркером. Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

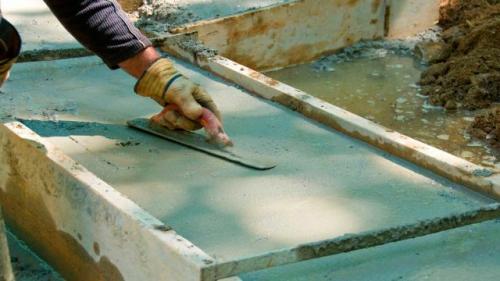

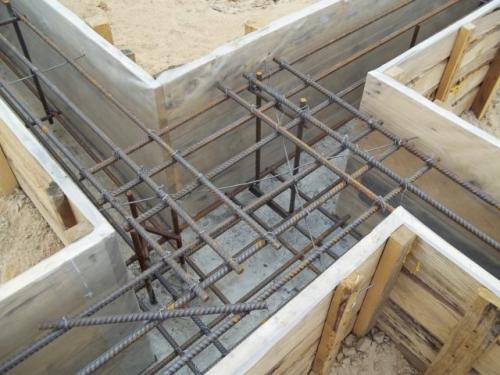

Укладка фундамента

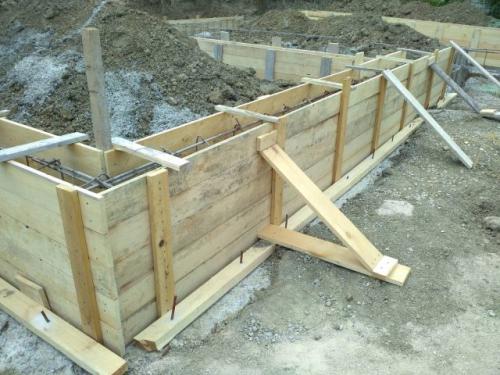

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;

• создание опалубка;

• утепление;

• армирование;

• заливка бетоном.


Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.

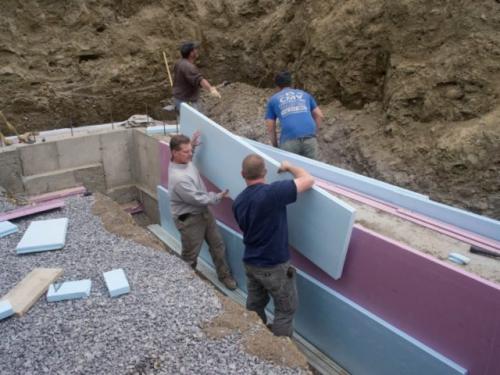

4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Четырехскатная крыша с эркером. Как сделать вальмовую крышу с эркером своими руками

Выполнить самостоятельно монтажные работы возможно, если придерживаться схемы стропильной системы четырехскатной крыши с эркером. Изначально рекомендуется учесть все особенности конструкции, произвести соответствующие расчеты, рассчитать площадь. Только после этого можно приобретать строительный материал в необходимом количестве.

Монтажные работы осуществляют в несколько этапов:

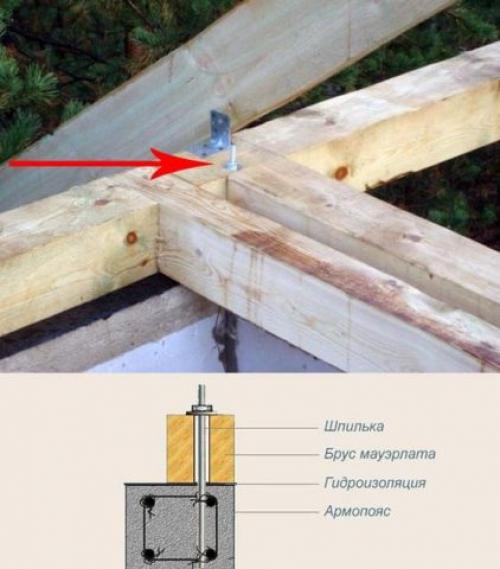

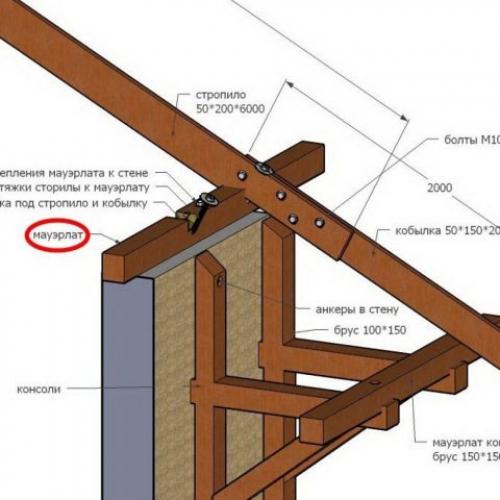

1. Установка мауэрлата. На гидроизоляцию необходимо установить брус, используя для этих целей шпильки. При необходимости монтируемые отрезки соединяют между собой гвоздями. Вытяжку монтируют в это же время.

2. При помощи специальных шпингалетов углы мауэрлата необходимо усилить.

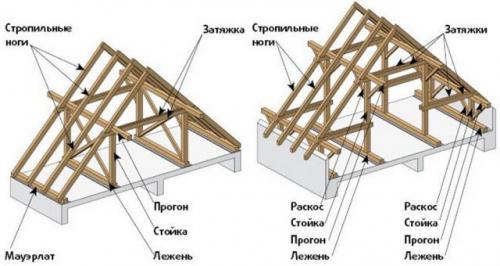

3. Крепление лежня. В зависимости от того, какой проект был выбран, 1 либо 2 лежня крепят на слой гидроизоляции. Затем на поверхность крыши монтируют стойки, на которые крепят прогоны. Так будет создан скелет стропильной кровельной системы.

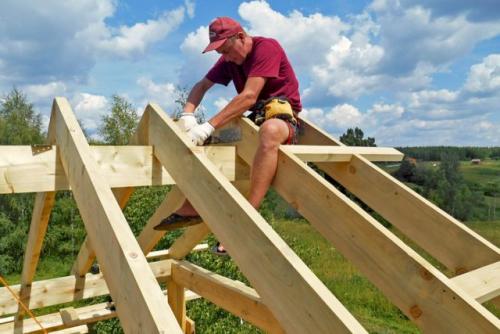

4. Монтаж стропильных ног по горизонтали. В зависимости от выбранной длины крепят подкосы либо стойки. Согласно составленному проекту устанавливают стропила. Одновременно стоит подогнать по длине и углам нарожники. При необходимости все элементы можно дополнительно усилить при помощи подкосов.

5. В том месте, где стропила прилегает к основанию и прогону, требуется дополнительное усиление. Для этих целей используют скобы.

Под рукой обязательно должен находиться строительный инструмент, который понадобится во время работ. Не стоит также пренебрегать советами и рекомендациями от специалистов.

Крыша конверт с эркером. Виды вальмовых крыш: с эркером, кукушкой, балконом и другие

Вальмовая крыша — легко узнаваемый распространенный вид скатной кровли.

Характерная особенность, это наличие вальм — треугольных торцевых скатов. Вид сверху напоминает конверт.

Данный вид кровли имеет преимущества и недостатки в каждой разновидности.

Классификация видов

Вальмовые крыши надежно защищают строение от осадков.

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

Свесы располагаются на равной высоте.

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам . Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.

Под укороченным треугольным скатом удобно разместить балкон или террасу .

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части . Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.
Такая система отлично подходит для укрытия домов квадратной формы , где все стены равны друг другу. Часто используются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы . Все скаты разной площади, под разным углом.

Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри . Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Крыша с кукушкой. Что такое кукушатник или скворечник?

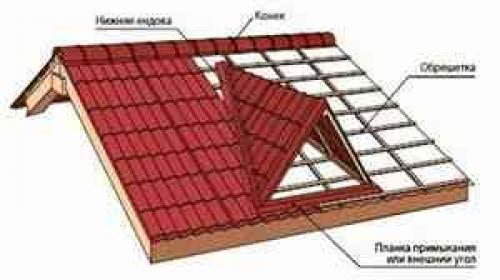

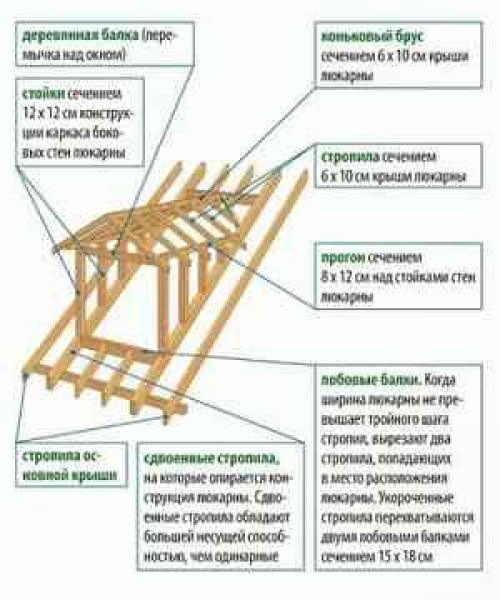

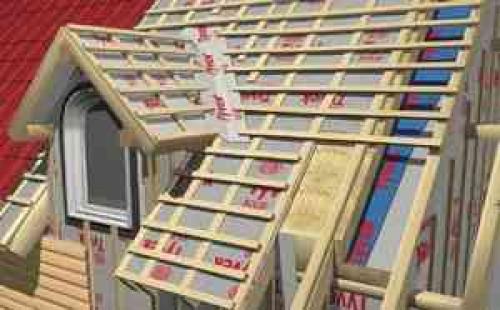

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

• Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
• Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
• Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.
