Крепление полиэтиленовых труб. Как осуществляется разъемное соединение

Крепление полиэтиленовых труб. Как осуществляется разъемное соединение

Фланцевое раструбное соединение – это самый популярный тип крепления полиэтиленовых труб в домашних условиях без сварки. Его удобно выполнять на водопроводах с диаметром от 50 мм. На меньших диаметрах нужно работать фитингами либо специальными зажимами или хомутами. Также фланцы применяются для установки соединения медных, металлических или чугунных трубопроводов с полиэтиленовыми.

Фото: фланец для полиэтиленовых труб

Фланец – это деталь с резьбой, которая используется для соединения труб различного типа. В основном металлические фланцы используют для газовых коммуникаций, металлических водопроводов, а также для соединения водопроводных систем из разного материала. При этом для установки полиэтиленовых труб с металлическими применяется особенный тип фланца, у которого на одной стороне резьба, а на второй – уплотнитель. Это позволяет обеспечить максимально прочное и герметичное соединение.

Как своими руками сделать резьбовое соединение ПЭ труб:

1. Подготовьте трубопровод. Для этого обрежьте пластиковую трубу под прямым углом, то же самое нужно сделать и с металлической;
2. Если на месте, которое нужно соединить с полиэтиленовой трубой, у металлической нет резьбы – нужно е сделать. Эта работа производится при помощи специальных резьбонарезных насадок;
3. Далее, необходимо закрепить фланец на резьбу трубы, не перетягивайте, чтобы не сорвать самонарезное соединение. При этом желательно перед началом работы резьбу обработать герметиками или мастиками во избежание протеканий. Иногда разрешается защищать резьбовое соединение шнуром, обработанным смолой;
4. Теперь в свободный конец фланца вставляется пластиковая труба, также обработанная специальными веществами.

Фланцами очень удобно работать в домашних условиях, но только если у Вас не слишком большие диаметры труб, иначе для установки соединений понадобятся специальные приспособления. Главным их преимуществом является то, что они подходят для напорных пластиковых труб. При этом фитинги бывают очень разные: компрессионные, электросварные из легированной стали, отлитые из поливинилхлорида.

Фото: соединение трубы

Для соединения безнапорных полиэтиленовых и полипропиленовых труб диаметром до 50 мм, пользуются фитингами. Технология следующая:

1. Перед началом работы сделайте проект, чтобы рассчитать количество фитингов. Также нужно определить нужный диаметр этих соединительных приспособлений и их материал;
2. Позаботьтесь о покупке инструментов для работы. Вам понадобится фасонный ключ, специальные зажимы, герметики;
3. Отключите водоснабжение. Трубы должны быть сухими;
4. Нанесите на поверхность водопроводных коммуникаций герметики, которые являются защитой от протечек;
5. После вставьте фитинги в места разъединения труб. Желательно подрезать каждую коммуникацию для создания прямого угла в конструкции;
6. Это соединение пластиковых труб не требует никаких знаний резьбонарезных инструментов или опыта работы. Все, что нужно – это нарезать трубу нужных размеров и соединять при помощи фасонных элементов.
7. После окончания работы воду сразу же включать нельзя, нужно чтобы герметик высох и укрепился. В среднем период его застывания варьируется между 3 – 8 часами.

Крепление хомутом используется только для безнапорных полиэтиленовых труб, иначе канализация прорвет. Подобное соединение используется для крепления асбестоцементных труб при помощи безнапорных бетонных колец.

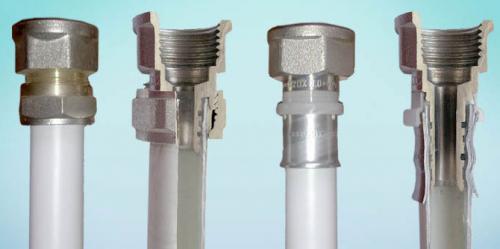

Монтаж полиэтиленовых труб с помощью компрессионных фитингов. Компрессионные фитинги для труб ПНД — правильный монтаж

Полиэтиленовый трубопровод весьма распространен в устройстве сантехнических и водопроводных коммуникаций.

Естественно, чтобы смонтировать такие трубопроводы, потребуются компрессионные фитинги для труб ПНД, правильный монтаж которых обеспечивает надежное и долговечное соединение.

Использование обжимных фитингов для полиэтиленовых труб позволяет создавать инженерные сети необходимых конфигураций, выполнять разветвления или изгибы.

Обратите внимание

Существуют соединительные элементы для труб одного диаметра — они носят название прямых. А те, с помощью которых сочленяются разные диаметры труб, называются переходными.

Фитинги для полиэтиленовых труб обеспечивают:

• соединение трубопровода в 2-х и более направлениях;
• изгиб трубы под нужным углом;
• уменьшение/увеличение диаметра трубы.

Основные виды соединительных устройств

Выбирая фитинги для ПНД труб, можно ориентироваться на следующие типы конструкций:

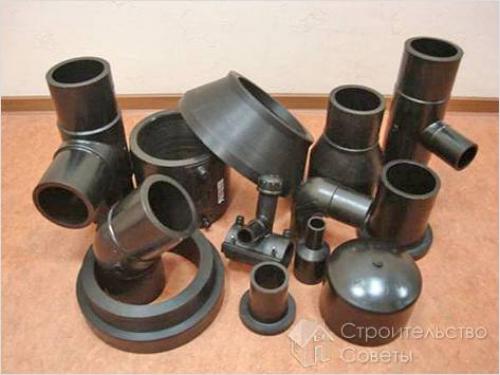

Фитинги для полиэтиленовых труб — фото сварных соединительных элементов

1. Сварные , соединяющиеся с помощью специального паяльника (сварочного аппарата) стыковым или гнездовым методом сварки. Подходят для неразъемных соединений, подлежащих только замене, а не ремонту. Для этого используются фитинги двух видов, литые или сварные.
2. Электросварные — муфты с пластиковым корпусом с вмонтированными внутри медными ТЭНами. На выходы подается электрический ток, фитинг прогревается, образуя непрерывный стык. Получается надежная стыковка труб — такая же прочная, как и цельнолитая.

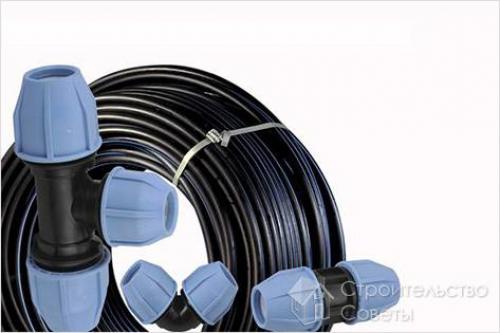

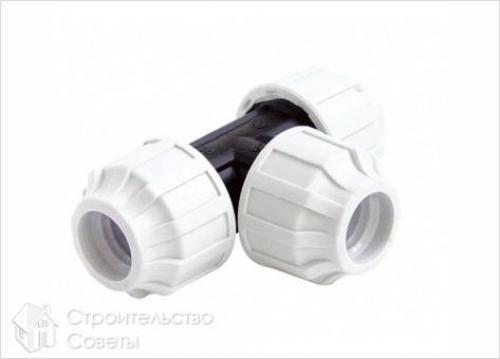

3. Компрессионные фитинги для полиэтиленовых труб.

   Специфического инструмента для их монтажа не требуется. Конструкционно они представляют собой корпус с резиновыми прокладками и 2 прижимными гайками. В них также предусмотрено кольцо из мягкого материала с прорезью, которое затягивается при закручивании обжимных гаек.

   Гайки накручивают на концы труб фитинга, где предварительно нарезана резьба, а герметичность соединения обеспечивает плотная резиновая прокладка. Гайка в такой конструкции обычно выполнена рифленой — такие «зацепы» не позволяют ей прокручиваться даже при фиксации мокрыми ладонями.

   Созданный таким образом трубопровод легко разбирается , а потому его можно использовать для создания временных сетей — например, для полива на даче. Осенью вся поверхностная конструкция просто разбирается и убирается на хранение.

Источник: https://remont.ru-best.com/remont-doma/montazh-trub-pnd-svoimi-rukami-s-pomoshchyu-fitingov-kompressionnye-fitingi-dlya-pnd

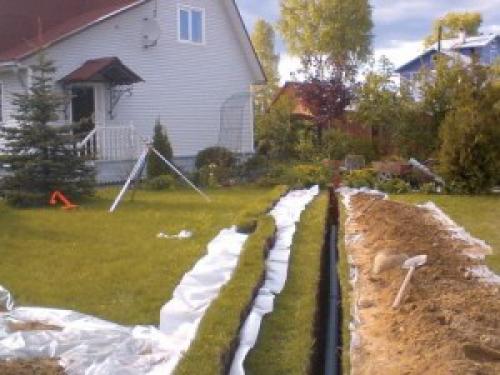

Прокладка полиэтиленовых труб в земле

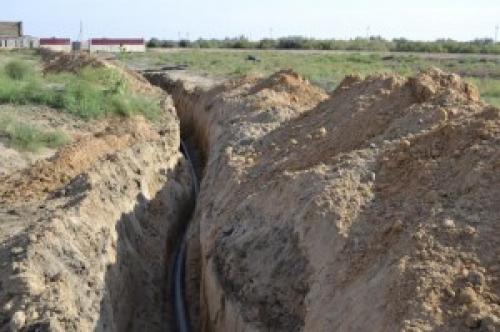

Подземная прокладка трубопроводов должна быть произведена по определенным правилам. Трубы укладываются в специально вырытую для них траншею. Ширина траншеи зависит от диаметра полиэтиленовой трубы. Прокладка полиэтиленовых труб в земле дело важное и ответственное.

Как выбрать ширину траншеи

1. Траншею необходимо брать такую по ширине, при которой укладка и соединение труб будут более удобными.

2. Если траншея прокладывается для будущей системы канализации или водоснабжения, то по своей ширине она должна превосходить внешний диаметр полиэтиленовой трубы на 40 сантиметров.

3. Если траншея создается при помощи цепного экскаватора, то ширина ее может быть немного уменьшена.

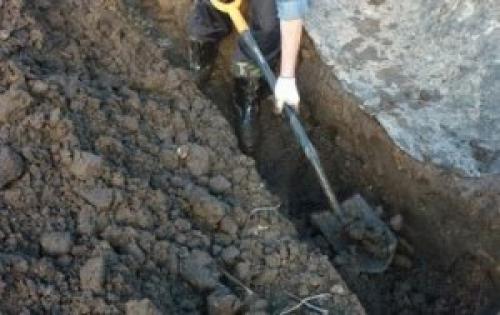

Каким должно быть дно траншеи

1. В том случае, если на дне вырытой траншеи находится довольно плотный твердый грунт его необходимо посыпать песком. Толщина песчаного слоя на дне траншеи должна быть около 10 сантиметров.

2. Производится укладка полиэтиленовых труб в траншею в земле только на ровное основание. На дне не должно быть неровностей и земляных валунов. Все углубления, которые остаются после выемки камней, должны быть засыпаны, а дно хорошо уплотнено и выровнено.

3. Если дно вырытой траншеи отличается повышенной мягкостью и рыхлостью, требуется произвести ряд работ по его уплотнению и укреплению. Укрепление дна траншеи осуществляется при помощи геотекстильного материала.

Подушка под полиэтиленовые трубы

Под все полиэтиленовые трубы, лежащие на дне траншеи, должна быть подложена специальная полушка.

1. Подушка изготавливается из гравия (песка).

2. Толщина подушки должна быть от 10 и до 15 сантиметров.

3. Подушку не нужно подвергать уплотнению. Она должна быть максимально ровной.

4. Если дно траншеи, вырытой для прокладки полиэтиленовых труб, является очень гладким, то подушку делать не требуется. Можно только удалить верхний твердый слой грунта и заменить его на более мягкий.

Обсыпка полиэтиленовых труб, лежащих в траншее

1. Для начальной обсыпки полиэтиленовых труб можно использовать грунт, не содержащий в себе крупных камней, который был извлечен из траншеи в процессе ее рытья.

2. Если извлеченный из траншеи грунт оказался непригодным для обсыпки труб, то его можно заменить гравием или песком. Наибольший размер фракций гравия в данном случае может быть 20 миллиметров. Также для данных целей можно использовать и щебень с величиной фракций от 4 до 20 миллиметров.

3. Начальную обсыпку труб, уложенных на дно траншеи, нужно производить по всей ее ширине. Высота обсыпки должна составлять минимум 15 сантиметров начиная от поверхности полиэтиленовой трубы.

4. В процессе обсыпки может производиться уплотнение грунта. Грунт уплотняется слоями по 20 сантиметров.

5. Второй слой обсыпки должен полностью закрыть все трубы. Толщина этого слоя не должна превышать 20 сантиметров. Уплотнять его не требуется.

6. Производя обсыпку полиэтиленовых труб, лежащих в траншее, необходимо иметь в виду, что при толщине защитного слоя обсыпки менее 30 сантиметров от трубы величина встречающихся в ней камней не должна превышать 6 сантиметров.

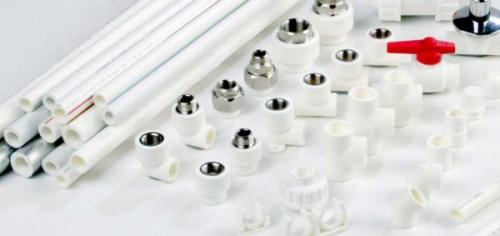

Монтаж водопровода из полипропиленовых труб. Маркировка и область применения

  надо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

• PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
• PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
• PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
• PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Крепление ПНД труб к стене. Монтаж трубопроводов из ПНД своими руками

Лидирующее место на рынке материалов для устройства систем водоснабжения, канализации, дренажа, электрических сетей и сетей телекоммуникаций занимают трубы из полиэтилена низкого давления, так называемого ПНД. Монтаж трубопроводов из ПНД своими руками сделать несложно. К тому же сам материал обладает массой преимуществ.

ПНД — надежный и долговечный материал, который не боится коррозии, устойчив к воздействию агрессивной химической среды, Кроме того он имеет хорошую пластичность, размягчается при температуре выше +80.°С, имеет диэлектрические свойства, легко режется. Благодаря этим качествам значительно сокращаются затраты и время монтажа. С их помощью в домашних условиях, при правильном соблюдении технологии установки, можно самому сделать канализацию или водоснабжение жилого помещения.

Строительство систем водоснабжения и канализации в частном доме или квартире собственными руками осуществляется с использованием разъемных соединений с помощью муфт и фитингов.

Для устройства водоснабжения в доме наиболее часто применяется трубы диаметром от 16 до 25 мм с использованием латунных или пластмассовых фитингов компрессионного типа.

При устройстве канализации используют трубы ПНД диаметром от 90 до 160мм, соединяя их муфтами с уплотнительными кольцами.

Подготовительные работы

Прежде чем начать монтаж трубопроводов из ПНД своими руками, проводятся некоторые подготовительные работы. А именно:

• Необходимо измерить протяженность будущей трассы, определить количество поворотов и перепадов.
• Рассчитать необходимое количество материала.
• Приготовить необходимый набор инструментов.
• Отключить воду.
• Спаять соединительный фитинг с той частью металлической трубы, к которой будет подсоединяться заменяемая часть системы (если подсоединение идет к старой металлической системе).
• Произвести нарезку труб на куски нужной длины под углом 90 градусов, используя труборез или ножовку по металлу. Концы обязательно зачистить.
• На концах труб, где это необходимо, произвести нарезку резьбы с помощью плашек.

Соединение труб с помощью фитинга

Теперь можно начать монтажный процесс. Для этого нужно вставить трубу в фитинг до расчерченной предварительно отметки. Перед соединением, для более жесткого соединения на резьбу наматывается лента ФУМ. После того как труба вставлена в фитинг, надевается накидная гайка и цанга, устанавливается уплотнительное кольцо. Затем гайка затягивается до упора. Обязательно нужно проверить качество соединения с помощью воды.

Соединение труб с помощью муфты

Для соединения труб ПНД с помощью муфт сначала обрезают концы труб под прямым углом. Затем приставляют соединительную муфту к трубам и отмечают на них глубину посадки муфты на трубу. После этого внешние края труб и внутреннюю часть муфты смазывают и надвигают муфту до предела на трубу. Затем, устроив трубу по единой продольной оси, надвигают муфту на вторую трубу до отметки.

Разводка труб

Разводка труб может выполняться с помощью коллектора или тройников. В случае выхода из строя любого сантехнического прибора коллектор легко отключить. Если разводка системы сделана с помощью тройников, то возле сантехнических приборов нужно предусмотреть устройство запорных кранов для перекрывания воды. Делая разводку труб в стенах, нужно сделать штробу с помощью болгарки. Штроба должны быть значительно больше диаметра трубы. Трубу необходимо уложить в утеплитель и канавку заделать раствором.

Крепление труб

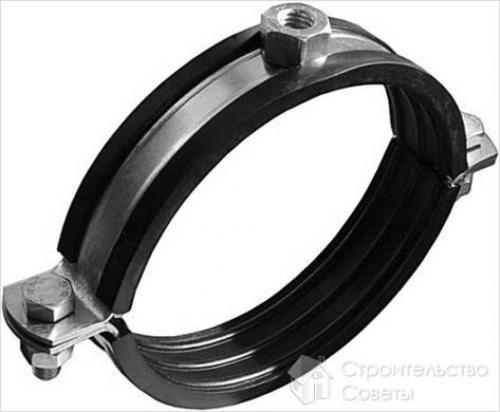

Трубы к стенам крепятся с помощью хомутов. Для более надежной фиксации они устанавливаются под каждой муфтой.

Расстояние между хомутами по горизонтали должно равняться 10 диаметрам проложенной трубы. Расстояние по вертикали может составлять от 1 до 2 метров. Трубы от стен располагаются на расстоянии не меньше 4 мм.

Для того чтобы в трубах не возникало внутреннее напряжение, предусматриваются жесткие и нежесткие крепления. Для устройства жесткого крепления используются звукопоглощающие хомуты с уплотнительной прокладкой из резины. Для плавающего крепления используются хомуты без наличия такового уплотнителя. При этом болты держателей затягиваются таким образом, чтобы размер хомута изнутри был немного больше внешнего диаметра. Это будет способствовать свободной подвижности трубопровода.

Если соблюдать технологию монтажа, то системы водоснабжения и канализации, смонтированные своими руками, прослужат очень долго и уход за ними не составит труда.

Использование компрессионных фитингов и уплотнительных муфт позволяет с легкостью монтировать как новые системы, так и ремонтировать существующие. С такой работой может справиться любой, желающий сэкономить средства и при этом создать комфортные условия проживания для своей семьи.
