Инфракрасный теплый пол под ламинат или линолеум своими руками.

С теплым полом всегда комфортно, но не всякий мастер решается на монтаж системы подогрева своими руками. Лишь в том случае, если в качестве напольного покрытия вы выбрали ламинат или линолеум, изучите эту статью, где мы расскажем о простом способе подогрева пола инфракрасными пленками.

В чем особенности применения инфракрасной пленки.

При разумном подходе и понимании технических качеств пленки ее можно использовать даже как единственный способ отопления. И все же наиболее широко ик пленка применяется для обустройства комфортных зон в интерьере: подогрева пола в санузлах, детских комнатах и местах для игр, на лоджиях. При этом нагревательный элемент абсолютно не крадет высоту и не требует изменений в строительном проекте, за исключением электрической его части.
Как и все инновационные технологии, ик пленка подвержена жесткой критике, как конструктивной, так и абсолютно бессмысленной. Пленочный пол, как и любая другая система отопления, имеет строго определенную сферу применения. Всевозможные мифы о неэффективности и небезопасности пленки появляются как следствие ее неправильной эксплуатации или нарушений правил монтажа.
Подготовка чернового пола.

Использовать инфракрасную пленку как основную систему отопления можно только при наличии двух слоев теплоизоляции - основного и экранирующего. Оптимальные конструкции пола в таких случаях - сухая стяжка и настил на лагах с заполнением пустот каменной ватой. Бетонные перекрытия допускается покрывать изолирующей полиуретановой подложкой: плитами или напылением.
Таким образом, если поднять высоту пола на 5-8 см не представляется возможным, ик пленки не могут быть основным источником тепла в доме и применяются только для комфортного подогрева напольных покрытий, в том числе и локально.
Узлы примыкания чернового пола к стенам нужно заполнить полиуретановой пеной, чтобы устранить конвекцию, щели между плитами перекрытия - заделать цементным раствором. Затем поверхность пола нужно очистить пылесосом и предупредить дальнейшее образование пыли - прогрунтовать.
Правила устройства теплового экрана.

Экранирующий слой служит для отражения тепловых лучей и на 70-80% сокращает передачу тепла черновому полу. Материалом для устройства этого слоя служит лавсановая подложка, предпочтительно использовать продукцию той же марки, что и пленка. То есть лучше приобретать не только нагревательные элементы, но также систему тепло - и электроизоляции.

Использовать более дешевый вспененный полиэтилен с металлизированной пленкой допускается, но это абсолютно нерационально. Дешевый изолятор обладает слишком высокой теплопроводностью, что снижает полезную мощность. Плата за повышенный расход электроэнергии в течение года эквивалентна стоимости качественных изоляционных материалов.
Устройство экранирующей подложки необходимо не только в тех местах, где будет проложен нагревающий контур, но и по всей площади помещения, дабы исключить перепад высот. Лавсановая подложка также служит заменой обычной амортизирующей, укладываемой под ламинат.

Подложка выпускается листами или рулонами и при укладке образует стыки. Их необходимо проклеить специальным скотчем, который может быть заменен алюминиевым с полированной поверхностью. Для повышения электрической и пожарной безопасности металлизированные поверхности соединяют полосками алюминиевой фольги и подключают поверхность к защитному проводнику для возможности включения контура через дифференциальный автомат.
Укладка нагревательной пленки.

Контур отопления должен быть рассчитан заранее с учетом обхода мест установки корпусной мебели, ванн и не посещаемых зон. При этом допускается укладка пленки под кухонным гарнитуром и мебелью на дистанционных ножках.

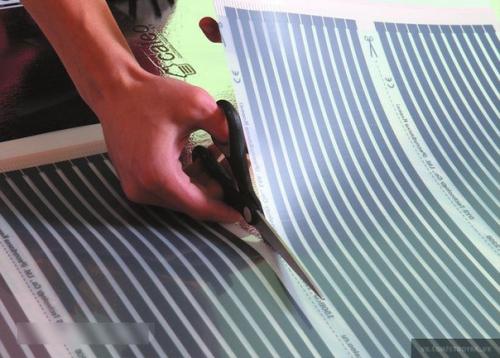

Уложите пленку на подложку рядами, соблюдая рекомендованную дистанцию от стен в 30-200 мм. При укладке пленку допускается резать поперек, если остатков рулона не хватает по длине, пленку можно нарастить, сохраняя на стыке зазор в 20 мм.

Питание пленки выполняется двумя одножильными многопроволочными проводами в негорючей изоляции. Подключение выполняется прокалывающими зажимами: сначала провод обжимается пассатижами в хвостовике, затем губки прикладываются к металлу контактной площадки и сдавливаются.

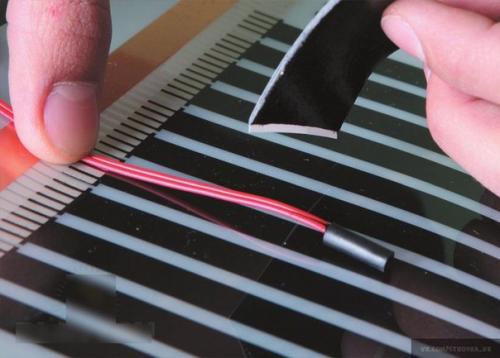

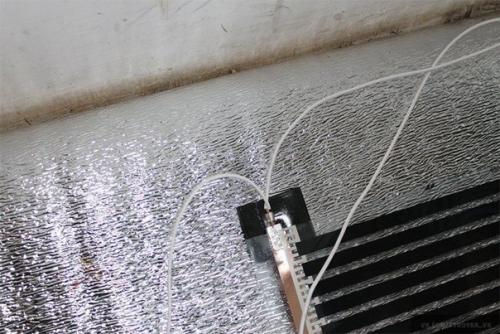

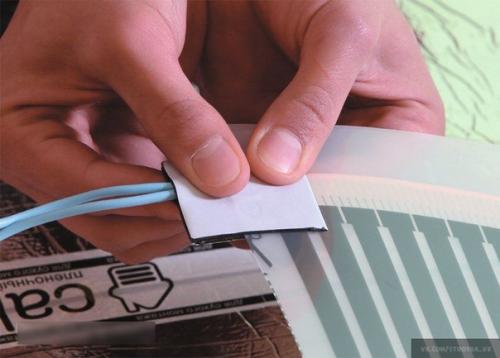

Места подключений проводов и открытые срезы контактных шин изолируются клеящейся битумной пленкой с двух сторон. Датчик температуры устанавливается под пленкой в любом месте. В местах установки датчика, изоляции контактов и торцов пленки в лавсановой подложке вырезают небольшие участки и прячут в них выступающие элементы. Все провода также укладываются в подрезанные ножом канавки, после чего поверхность проклеивается прозрачным скотчем. Им же соединяют стыки пленки, чтобы избежать сдвига. Нагревательные элементы нужно от истирания полиэтиленовой пленкой защитить. Еще лучше использовать для этого специальную заземляющую подложку, которая рассеивает электромагнитное излучение пола и служит верхней контактной основой для более корректной работы дифференциального выключателя.
Электрическое подключение.

Не рекомендуется укладывать цельные полосы пленки длиной более 10 м и соединенные шлейфы длиной более 7 м. средняя электрическая мощность любой пленки на участке в 1 м 2 составляет 200-240 вт, что примерно соответствует силе тока в 1 а. это существенно упрощает расчет мощности всей системы и схемы ее подключения, а также выбор терморегулятора и защитных устройств. Проводящие полоски пленки рассчитаны на ток не более 10 а, при этом наличие контактных соединений снижает пропускную способность шлейфа до 7 а. превышать указанные нормы нагрузки не допускается. Все блоки должны подключаться отдельными проводами, идущими от пленки на полу к терморегулятору, или, в крайнем случае, - к соединительной коробке, доступной для обслуживания.
Таким образом, допускается использовать для подключения более тонкие провода ПВ - 3 1 х 1, 5, которые при нагрузке до 10 а вообще не будут нагреваться и прослужат долго. Для питания терморегулятора используется кабель ВВГнг с сечением жилы, соответствующим суммарной мощности управляемой зоны. Только в том случае, если суммарная мощность превышает допустимый ток контактной группы терморегулятора, коммутация выводится на магнитный пускатель без самоподхвата. После завершения монтажа необходимо включить теплый пол и проверить работоспособность каждого участка, а при необходимости - откалибровать показания датчика. После этого можно крепить терморегулятор на место и приступать к монтажу напольного покрытия.

Устройство напольного покрытия.

Ламинат можно сразу на защитную пленку стандартными способами укладывать.

Под линолеум необходимо обустройство выравнивающего слоя из 8 мм плит влагостойкой фанеры. Для крепления фанерных листов без повреждения пленки следует использовать технологические разрывы между нагревательными элементами и поля пленки. Плиты укладываются с отступом между ними и от стен не менее 10 мм, стыки заполняют силиконовым герметиком. После его высыхания поверхность следует очистить пылесосом и прогрунтовать, после чего можно приступать к укладке напольного покрытия.
