Камин своими руками.

Существует несколько классификаций камина: по внешнему виду портала, по форме и по размеру топливника.
В случае если ширина портала не превышает 51 см, то такой камин относят к малым формам.
Ширина до 63 см - к средним.
Свыше 63 см - к большим каминам.
Топочная камера изготавливается из стали или чугуна. Приобретение уже готовой топки значительно облегчит процесс возведения камина. Кроме того чугунная топка закрытого типа смотрится очень стильно в современном интерьере.

Рабочие процессы в камине происходят следующим образом:
Поленья и дрова укладываются в топочную камеру на колосниковую решетку и поджигаются.
Интенсивность горения управляется шиберной заслонкой, которая открывает или перекрывает доступ кислороду. При открытом типе топки, интенсивность горения можно регулировать только количеством дров.
По мере сжигания дров, зола собирается под колосниковой решеткой, в специальном зольнике, который необходимо регулярно очищать. Зольник может быть встроенным, а можно сделать выдвижную конструкцию, которая значительно облегчит процесс эксплуатации.
Газы при сгорании поленьев через специальную трубу на улицу выводятся. Можно оснастить дымоход принудительной тягой, которая представляет собой вентилятор. В таком случае можно регулировать тягу, включая или выключая вентилятор, что позволит повышать теплоотдачу камина.
Дымоход.
Дымоход камина может быть выполнен из стали или кирпича. В продаже также сегодня можно встретить керамические готовые конструкции, но их возведение требует особого мастерства.
Разрабатывая проект камина для дома, большое внимание следует уделить мерам пожаробезопасности.
Камин должен стоять на прочном основании. Фундамент под него должен быть отдельным, особенно если речь идет о конструкции с кирпичной топкой и дымоходом. Вес такой конструкции будет превышать 1 тонну, поэтому ни в коем случае нельзя такой камин возводить на едином фундаменте с домом. В процессе усадки дома, камин не должен сместиться, иначе может быть нарушена герметичность дымоотводящей трубы, и весь угарный газ пойдет внутрь дома.
Основание необходимо выполнить из шамотного кирпича или подложить под камин листовое железа, лист асбеста. При этом лист должен выступать по периметру не менее чем на 50 см. Это предотвратит попадание искры на деревянный пол или защитит покрытие от случайно упавших дров.
Защита междуэтажных перекрытий при выводе дымохода также выполняется из асбестового материала. Таким же образом мы изолируем стены, которые находятся рядом с камином.
Облицовка камина зависит от стиля интерьера и предпочтений владельцев.
Она может быть выполнена из керамической плитки, декоративного камня, искусственного мрамора. Можно выполнить глухой короб из гипсокартона, придав камину желаемую форму и облицевать его плиткой.

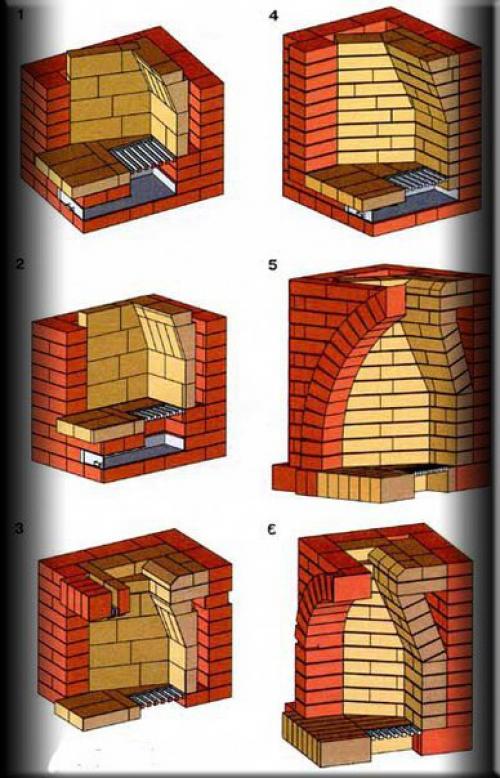

Возведение топливной камеры является одним из самых сложных и ответственных этапов работы. Топка под дымоходом располагается. Особую роль играет каминный зуб, который является единой целой с задней стенкой топливника.
Основание.
Что касается основания, то само по себе оно может иметь совершенно разный размер и форму. Это конструктивная часть, которая располагается под топливной камерой. Только от владельцев зависит, где именно будет расположена топка: внизу у пола или на уровне кухонного стола.
Чем ниже расположена топка, тем большее тепло она будет давать, забирая холодную часть воздуха снизу.
Предпочтительно делать топку, под которой расположен на уровне пола, но это не всегда возможно. В многоэтажном современном коттедже возвести камин такой конфигурации не получается, ведь зольник должен располагаться под плитой. В идеале это рабочее подвальное помещение, где строят фундамент.
Но можно реализовать и другой вариант зольника, расположив его ниже пода камина с выдвижной системой. Тогда эксплуатация камина вообще не вызовет никаких трудностей.
Отдельно следует остановиться на уровне наклона задней стенки камина.
Здесь мнения специалистов делятся на 2 лагеря. Одни утверждают, что она должна возводиться строго вертикально. Другие же настаивают на возведение задней стенки камина под углом в 300 вовнутрь. Для чего необходимо выполнить этот наклон.
Портал.

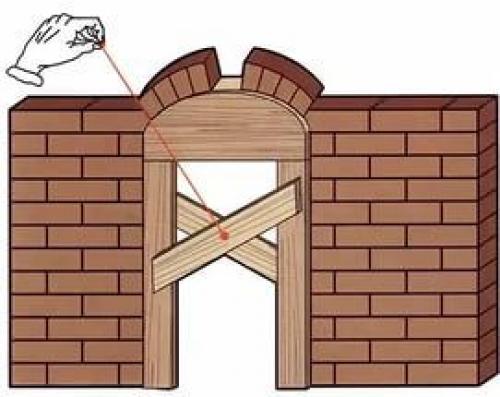

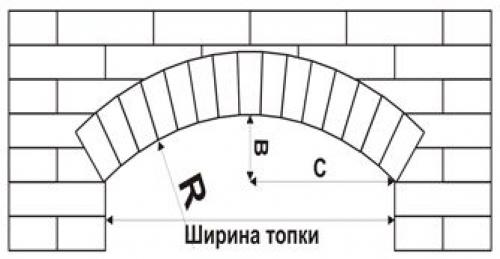

Существует два варианта перекрытия портала: прямой и арочный. При этом радиус арки должен быть равен половине ширины портала.
Арка наиболее надежным перекрытием портала является. Она всю вертикальную нагрузку верхнего ряда кладки передает. По своей форме они, в свою очередь, делятся на 3 вида: лучковые, прямые и полуциркульные.

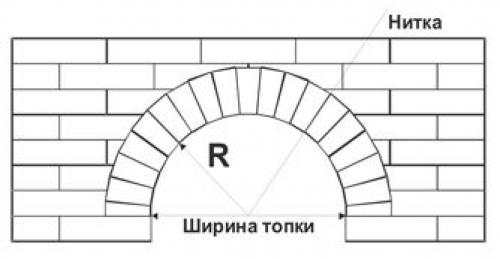

Полуциркульная арка - это? Часть круга. Такой вариант самым простым и надежным является. Радиус закругления равняется? Части ширины топки.
Лучковая арка является более пологой, чем полуциркульная и лучше всего ее использовать для широких топок или же, в том случае, если вы вынуждены ограничить высоту топки.
Лучковая арка.
Лучковая арка собой не представляет? Круга, а только его 1 сектор.
И, наконец, прямая арка подойдет в том случае, если вам нужно прямое перекрытие портала камина. Несмотря на свой простой вид, она считается самой сложной в изготовлении. Здесь необходимо очень точно рассчитать угол спила кирпича.
Подтопливник, расположенный под топкой обычно имеет прямоугольную или трапециевидную форму, а над топкой располагается устье, куда устремляется дым при сгорании дров.
В передней части этого устья строится небольшая перемычка или перекрытие, а позади "зуб". Выше топки располагается дымовой мешок (дымосборник), где собирается дым и направляется вверх по трубе. Для того регулировки этого потока, в передней части устанавливается заслонка.
Существует несколько вариантов размещения этого отопительного агрегата:
Центральное расположение. Размещая камин посреди комнаты, вы безусловно, делаете на нем главный акцент. Выглядит это стильно и позволяет придать интерьеру особый шарм загородного уюта. Такое расположение также позволяет эффективно прогреть помещение, так как теплый воздух будет свободно циркулировать по всей комнате.
Но есть и недостаток в такой дислокации: камин будет занимать большую часть площади и мешать движения. Поэтому если вы стеснены в квадратных метрах, то от этого варианта лучше отказаться.
Пристенный камин. Один из самых распространенных вариантов, который обладает массой достоинств: экономия площади комнаты, эффективный обогрев, возможность создания обособленной зоны отдыха и т. д.
Недостатком можно назвать только тот фактор, что вам придется, как следует позаботиться о пожаробезопасности и проложить дополнительный слой утеплителя между камином и стеной.
Угловой камин. Такой вариант подойдет даже для самого маленького помещения, так как занимает совсем небольшую площадь. Кроме того, угловая конструкция выглядит особенно стильно. Еще одним преимуществом такого расположения является простая схема порядовки, с которой справится даже новичок в печном деле.
В случае если для возведения отдельно стоящего камина нужно иметь определенный опыт, знания и мастерство, так как все стены оказываются на виде, то угловая конструкция позволит скрыть все огрехи. Главное - это выполнить хорошо фронтальную часть, все остальные стороны можно будет скрыть от глаз отделочными материалами.
Учесть нужно также следующие факторы:
Стена напротив входа в комнату является не самым удачным решением, так как холодный воздух, задуваемый внутрь, будет препятствовать естественной циркуляции теплого воздуха.
Лучше выбрать место, где камин чуть смещен в сторону от входа. Избегайте сквозняка на пути камина.
Основные правила при возведении камина.
Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:
Кирпичный камин на отдельном фундаменте возводится.
Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
Изнутри топочную камеру штукатурить не следует.
Задняя стенка топливной камеры должна располагаться под небольшим наклоном.
Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.
Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.
В случае если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т. д. . толщина такого перекрытия должна быть не менее 20-25 мм.
В случае если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

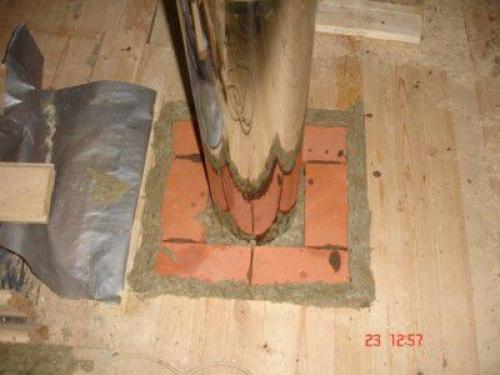

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.
Дымоход должен работать автономно только с одним камином.
Существуют также определенный правила пожарной безопасности и при эксплуатации камина:
Не доводите камин до максимальной температуры.
Систематическую чистку камина от золы и сажи проводите.
Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
Используйте только подходящее топливо для дачного камина.
Рассчитываем размеры камина правильно.
Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту.
Размеры элементов, мм площадь помещения.
12 м 2 15 м 2 20 м 2 25 м 2 30 м 2 40 м 2.
Ширина портала 400 500 600 700 800 900.
Высота портала 420 490 560 630 700 770.
Глубина топки 300 320 350 380 400 420.
Высота задней стенки не менее 360.
Ширина задней стенки 300 400 450 500 600 700.
Высота дымосборника 570 600 630 660 700 800.
Сечение дымохода с шероховатой внутренней поверхностью 140*270 140*270 270*270 270*270 270*400 270*400.
Сечение дымохода с гладкой внутренней поверхностью 140*140 140*270 140*270 270*270 270*270 270*270.
Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:
Измеряем площадь комнаты и делим ее на 50.
Полученное значение - это размер топочного окна.
Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0, 50 м 2.
Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.
После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она 2/3 высоты топки равняется.
Таким образом, если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.
Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.
При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.
Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга.
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.
Согласно нормам снипа, диаметр дымохода должен быть не меньше 150: 170 мм. Таким образом, если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.

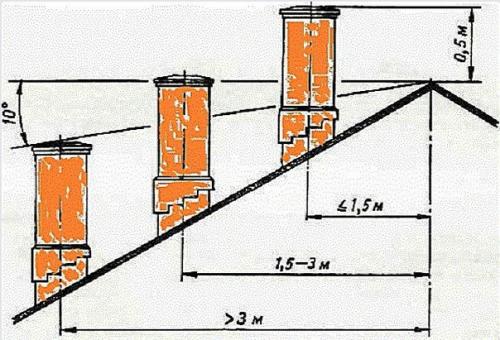

Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.

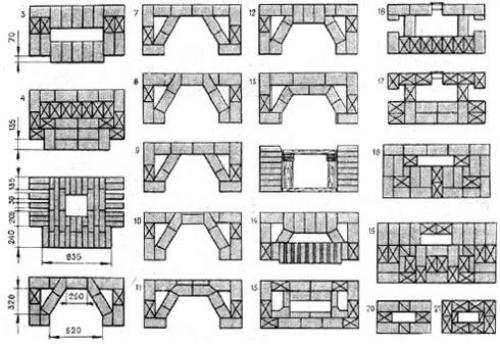

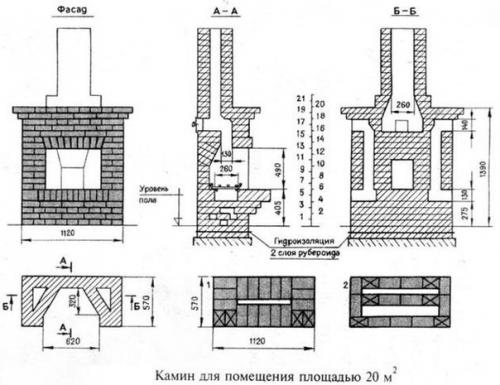

Мы приводим схему кладки камина с топливной камерой следующего размера:
Ширина портала - 62 см.
Высота - 49 см.
Глубина топливной камеры - 32 см.
Сечение дымохода 26*26 см.
Заднюю часть конструкции будем выкладывать из? Части кирпича, а боковые из цельного.
Шаг 1. выполнение эскиза и чертежа.
Какого бы размера и конфигурации вы ни выбрали для себя камин, необходимо выполнить чертежи и наброски, прежде чем вы приступите к его строительству.
Рисование эскиза и выполнение чертежа.
Определившись с местом, где хотите поместить будущий камин, выполните рисунок на бумаге. Теперь определитесь с размерами агрегата и просчитайте каждую из сторон. Сделайте подробный чертеж. Убедитесь, что система дымоотвода не будет приходить на перекрытия и балки. Определитесь, с какой из сторон будет находиться поддувало, и какой будет топка.
Сразу необходимо определиться, какой облицовкой вы будете покрывать камин. В том случае, если конструкция готовится "под Расшивку", то кирпич нужно приобрести красный керамический. Только в том случае, если же вы планируете декоративно отделывать клинкерной плиткой, то можно купить более бюджетный вариант.
При обустройстве фундамента в эксплуатируемом коттедже, нужно сразу учитывать расположение балок, кровельных перемычек, стропильных ног и т. д.
Не экономьте время и силы и выполните отдельный фундамент под отопительный агрегат, чтобы при усадке, общий фундамент под дом не деформировал конструкцию камина.
Другое дело, если вы решили строить камин в уже эксплуатируемом доме. Этот процесс будет сопровождаться этапом демонтажа напольного покрытия в месте установки камина.
Для этого маркером отмерьте необходимый размер камина согласно чертежа, сделайте по 15-20 см отступ с каждой стороны и с помощью болгарки вырежьте отверстие в полу.
Уберите в сторону использованные доски и приступайте к заглублению грунта. Далее действуйте по стандартной схеме заливки фундамента.
После выведения основания камина до уровня чистового пола, нужно будет красиво оформить зазор между напольным покрытием и каменной конструкцией.
После того, как фундамент полностью высох и схватился, можно приступать к строительству.
Отберите весь кирпич, отсортируйте его по размеру и замочите ту часть, с которой будете работать на данном этапе. Это необходимо сделать для того, чтобы он не впитывал влагу из кладочного раствора.
Перед тем, как возводить камин, согласно порядовке, даже опытные печники сначала "Насухо" выкладывают кирпичи. Так вы сможете увидеть все сложные места, с которыми вам предстоит столкнуться, и избежите серьезных ошибок, которые потом уже будет тяжело исправить.
Совет. Выкладывая ряда "Насухо", пронумеруйте на кирпичах каждый ряд и поставьте порядковый номер. Так вы быстрее с задачей справитесь.
Шаг 3. кладка камина.
Камин необходимо возводить на основании, которое хорошо гидроизолировано. Для этого отмерьте на листе рубероида размер конструкции, вырежьте и настелите в слоя на основание.
Теперь можно приступать к кладке самого камина. Для кладки камина используйте раствор, который подходит и для кладки печей.
Замочите на несколько дней красную глину в корыте с водой.
Для приготовления раствора соединяем 8 частей песка и 8 частей глины, добавляем 1 часть воды и тщательно перемешиваем строительным миксером.
Теперь проверяем его готовность. По консистенции он должен напоминать густую сметану. Лишь в том случае, если он получился слишком жидким, можно добавить немного песка.
Окуните мастерок в раствор и посмотрите, стекает смесь с него или нет. В том случае, если она стекла, оставив тонкий слой в 2-3 мм, значит раствор готов. Лишь в том случае, если получился густым, разбавьте водой. Для того чтобы четко возводить камин по вертикали, можно натянуть отвесы. Они будут служить своеобразным маяком, по которому вы будете ориентироваться. 1-й ряд основанием камина является. От него зависит правильность выкладки всей конструкции. Для этого ряда лучше использовать кладочный раствор с небольшим добавлением цемента. Рекомендуемая толщина шва - 5 мм. Проверьте уровнем по горизонтали и диагонали, углы определяем угломером. Они должны быть строго 900.
