Как работает пневматический краскопульт. Лучший пневмокраскопульт по технологии распыления

Как работает пневматический краскопульт. Лучший пневмокраскопульт по технологии распыления

Существующие пневматические краскопульты обладают одной из трех технологий распыления:

• HP (от англ. high pressure - высокое давление)
• HVLP (от англ. high volume low pressure – большой объём, при малом давлении)
• LVLP (от англ. low volume low pressure – малый объём, при малом давлении)

Данные аббревиатуры присутствуют в названиях моделей.Теперь будьте предельно внимательны. Каждая технология имеет свои плюсы и минусы. Пневматические краскопульты HP. Устройства отличаются высоким давлением на выходе, которое может достигать до 1,5 атм. Такая особенность при водит к большому расходу воздуха. Тем не менее, образующийся факел достаточно широк. Он позволяет быстро и равномерно нанести лакокрасочное покрытие.

Достоинства:

• Окраска занимает мало времени
• Превосходное качество распыления
• Однородный красочный факел

Недостатки:

• Большой расход воздуха – необходим мощный компрессор
• Высокое давление требует определенных навыков обращения
• До 60% краски уходит в «красочный туман»
• Высокая загрязненность воздуха обязует использовать средства защиты

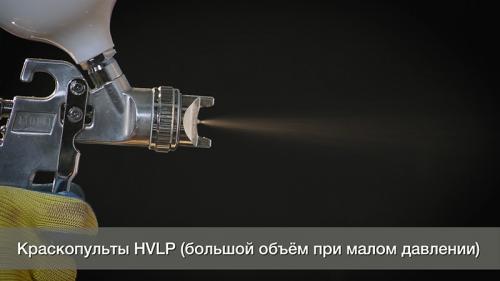

Пневматические краскопульты HVLP. Конструкция понижает давление на выходе. Это снижает скорость распыления частиц краски и позволяет добиться более плотного нанесения. За счет низкого давления можно держать пистолет ближе к поверхности, что снижает расход и загрязнение воздуха.

Достоинства:

• Экономия – теряется до 30% краски.
• Хорошее качество покрытия

. Недостатки:

• Высокая стоимость относительно моделей HP
• Большой расход воздуха – также требует мощный компрессор в тандеме

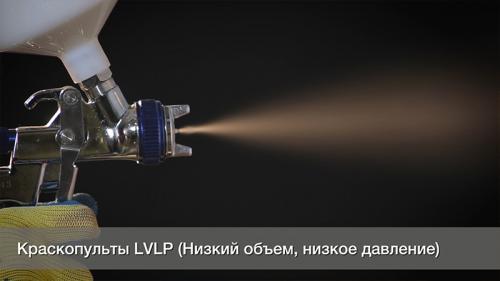

Цена на такой инструмент не является преградой для покупки. Экономия краски до 20% позволяет быстро окупить краскопульт, что делает его более предпочтительным выбором для многих. Пневматические Краскопульты LVLP. Технология считается самой прогрессивной на сегодняшний день. Распыление требует минимального количества воздуха на входе. Пневмоинструменты такого типа устойчивы к перепадам давления в компрессоре. Что касается расхода, то LVLP переносит более 70% краски. Им также работают вблизи от поверхности.

Достоинства

• Минимальное значение потери - до 20% краски
• Хорошее качество покрытия
• Устойчивость к переменам давления
• Низкое потребление воздуха

Недостатки:

• Высокая стоимость
• Требует навыка работы

Резюмируем вышесказанное. Модель HP дружелюбна к новичкам. Краскопульт пневматический быстро покроет большую поверхность, но краски уйдет больше и из-за дисперсии потребуется полировка. Качество покрытия значения не имеет, а краска недорогая? Смело выбирайте HP.Пневмокраскопульт LVLP часто выбирают опытные мастера автосервиса из-за экономии, возможности нанесения краски вблизи и отсутствие необходимости в полировке, что не является редкостью.Говоря о HLVP отметим, что такие пневматические устройства – нечто среднее между HP и LVLP.

Краскопульт с нижним расположением бачка. Устройство краскопульта

Электрические пульверизаторы – достаточно простые устройства. В бюджетных моделях давление создается колеблющейся диафрагмой. Более дорогие имеют миникомпрессор, который создает давление воздуха. Давление может нагнетать поршневой или турбинный насос. Такие модели имеют отдельный блок с компрессором, соединенным с пистолетом шлангом.
За счет создаваемого давления краска подается из резервуара к соплу. В вариантах с верхним расположением бака она поступает самотеком.

Устройство краскопульта с верхним расположением бачка.

Сопло имеет несколько отверстий диаметром 1,2-1,8 мм, в нем происходит смешивание воздуха с краской или лаком. При этом образуются мельчайшие капли, которые и ложатся на окрашиваемую поверхность тонким слоем. Чтобы не было потеков, работать нужно быстро, стараясь не наносить слишком много краски за один проход.

Работа начинается при нажатии спускового крючка. В этот момент включается насос, а игла, запирающая канал сопла, подается назад, открывая его.
Хорошие краскопульты для покраски обязательно имеют регулятор интенсивности распыления. Это дает возможность регулирования расхода краски и угла распыления, который формирует красящий факел.
В комплект обычно входят сменные принадлежности. У дешевых моделей они докупаются отдельно. Максимальный вес электрокраскопультов достигает 25 кг. Есть компактные пластиковые приборы, умещающиеся в руке. Но они для работы с автомобилями малопригодны.

Устройство краскопульта с нижним расположением бачка.

Устройство краскопульта с верхним бачком. Электрический краскораспылитель

Электрический краскопульт состоит из пластикового или алюминиевого корпуса, в котором размещены следующие элементы (см. рис. ниже).

1. Электромагнит. Работает в импульсном режиме, притягивая планку.
2. Колеблющаяся планка . Притягивается магнитом и толкает поршень вперед.
3. Регулятор подачи краски . Ограничивает подвижность колеблющейся планки.
4. Сопло. Распыляет ЛКМ или другие составы.
5. Цилиндр . Является корпусом насоса, в котором двигается поршень.
6. Клапан . Открывает и закрывает подачу краски.
7. Всасывающая трубка . Предназначена для всасывания ЛКМ. На конце трубки может быть установлен фильтр.
8. Пружина поршня . После движения поршня вперед возвращает его (вместе с планкой) в исходное положение.
9. Поршень . Всасывает и выталкивает ЛКМ из краскораспылителя.

Также на приборе имеется кнопка включения, штуцер для подсоединения бачка.

Краскопульт работает по следующему принципу . После нажатия пусковой кнопки, на электромагнит (1) поступает ток короткими импульсами. Электромагнит при этом то притягивает планку (2), то отпускает ее. Диапазон движения планки, а соответственно и поршня, регулируется винтом (3). Планка, надавливая на шток поршня (9), приводит его в движение. Возвратно-поступательные движения поршня всасывают ЛКМ из бачка и выталкивают состав в сторону клапана (6). При движении поршня вперед клапан открывается и пропускает краску к соплу (4), через которое она распыляется. При обратном движении поршня, которое обеспечивает разжимающаяся пружина (8), клапан закрывается, и происходит подсасывание ЛКМ из бачка через трубку (7). Далее, процесс повторяется.

Важно! К электрическим краскопультам относятся и модели с выносным компрессором. В таком случае устройство краскопульта немного отличается, а принцип работы покрасочного пистолета схож с работой пневматического краскораспылителя.

Ремонт краскопульта. Ремонт своими силами - краскопульт электрический

Нанесение составов, состоящих из лака и краски, является главной функцией, за которую отвечает краскопульт электрический. Применение такого инструмента способно улучшить качество окраски и уменьшить затраты труда.

Такие устройства бывают двух типов: ручного действия и действующие от электрической сети. Они функционируют по технологии распыления без воздуха, пневматического или смешанного распыления.

Для обрабатывания поверхностей составами, состоящими из воды с мелом или воды с известью, используется

Основными преимуществами его применения является сопло твердого сплава для распыления; устойчивое к коррозии покрытие деталей; компактность; простота в обслуживании; незначительная масса; вероятность работы вне зависимости от энергетических источников с внешней стороны; забор раствора из всякого объема; распыление без капель.

Распылитель для краски электрического типа является в настоящее время более популярным. Его применение позволяет существенно улучшить качество осуществляемых работ и при этом уменьшить до минимума расход времени. Необходимо не забывать, что использовать краскопульт электрический можно лишь после предварительной подготовки поверхностей для окрашивания.

Перед началом работ все помещения требуется очистить от мусора, грязи, высушить каждое влажное место штукатурки. Должна быть заглажена поверхность штукатурки с шероховатостями, раствором заделаны все трещины. Без отколов, трещин и иных дефектов должны быть поверхности из дерева. Очистить от ржавчины следует поверхности из металла. Для успешной работы электрическим распылителем краски необходимо следование всем этим условиям. В зависимости от вида краски, наносится один или два слоя.

В корпус цилиндрического вида вмонтированы элементы насоса, обладающего поршневым строением. Последний включает в себя цилиндр, шток, манжет с рукояткой для привода. Кольца уплотнения требуются, чтобы между деталями корпуса и насосной крышкой имелось больше герметичности. Удочка разделяется на две части, дающие возможнсоть регулировать ее длину. Распылитель снабжен поворотом, чтобы была вероятность изменить вылет факела к осевой удочки.

Смысл работы такого устройства основывается на опускании в нее всасывающего рукава с фильтром, в процессе работы рукоятки штока на всасывании состава для окраски из емкости.

Нагнетая в баллон состав для покраски, клапан захлопывается, при обратном направлении движения штока. При увеличении давления этот состав перемещается к удочке и с помощью курка добирается до распылителя, которым и осуществляется опыление.

Краскопульт электрический отзывы имеет хорошие, они свидетельствуют о том, что перед окрашиванием требуется провести проверку устройства на способность к работе. При подготовке к работе необходимо с помощью удлиненной удочки соединить оба коротких конца между собой, применяя для этого соединитель с резьбой с прокладкой. Далее, способом короткой удочки, одну часть выкрутить из длинной, а вкрутить в краскопульт электрический - вторую.
