Что можно сделать из светодиодной ленты. Как можно использовать светодиодную ленту

Что можно сделать из светодиодной ленты. Как можно использовать светодиодную ленту

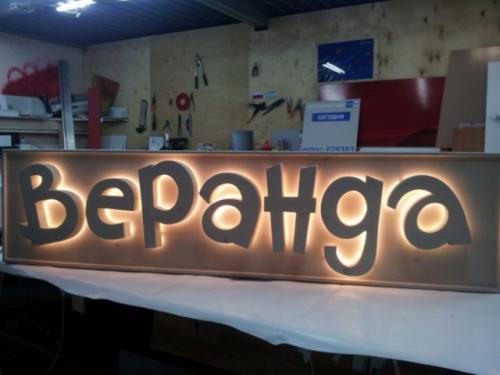

Светодиодная лента - многофункциональный источник света, благодаря питанию от низкого напряжения постоянного тока и малому потреблению мощности. На современном рынке представлено видов лент от маломощных, для использования в декоративных целях, до ярких, которые подойдут в качестве источника света. Также интересны и многоцветные, RGB-модели. В этой статье мы рассмотрим, где можно использовать светодиодные ленты.

Что нам понадобится?

Светодиодные ленты питаются постоянным током с напряжением 12В. Значит, что обязательно нужно купить специальный блок питания на это напряжение соответствующей мощности, далее мы приведем таблицу потребления разных лент. Фактически световой поток зависит от используемых светодиодов.

Далее определитесь с тем, как вы будете подключать питание и соединять отрезки ленты. Если собираетесь паять, то нужен паяльник 25-40Вт, канифоль или другой флюс, например, ЛТИ-120, и припой, например ПОС-60 или его аналоги.

Если вы не хотите использовать майку для сборки схемы, то используйте коннекторы или, иначе говоря, клеммы. В них нужно просто вложить ленту контактными площадками к подпружиненным контактам и закрыть крышку коннектора.

Если лента будет использоваться в сыром помещении - изолируйте все соединения изолентой или термоусадкой. Если вы будете работать с RGB-лентой - вам нужен будет RGB-контроллер , а для масштабных и длинных конструкций - RGB-усилитель и дополнительные блоки питания .

О схемах подключения ленты на сайте публиковали подробную статью - Как подключить светодиодную ленту

Итак, для работы с белой одноцветной светодиодной лентой нам нужен такой набор:

1. Блок питания DC12V.

2. Двухконтактные коннекторы или паяльник, припой и флюс.

3. Провода для подключения 220В и 12В.

Для работы с разноцветными моделями:

1. Блок питания DC12V.

2. Четырёхконтактные коннекторы или набор для пайки.

3. RGB-контроллер.

4. Возможно RGB-усилитель.

5. Провода для подключения питания.

Декоративная подсветка

Светодиоды изначально использовались в качестве индикаторов, когда разработчики достигли высокой яркости, начали появляться всевозможные световые эффекты с их применением, например ночники, светомузыка и светящиеся элементы для интерьера. Низкое напряжение и малая мощность позволили их применять для подсветки витрин и вывесок, делать светодиодные табло и экраны.

Светодиодные ленты сделали маленькую революцию в дизайне помещений. В общественных местах с их помощью делают равномерную подсветку витрин, барных стоек, столов, ниш и прочего.

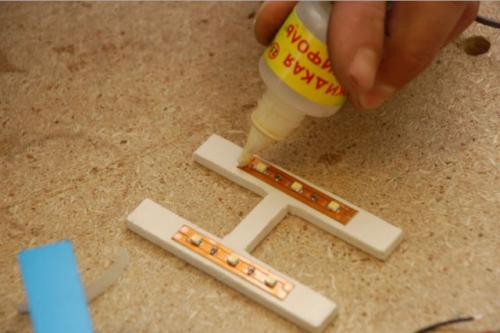

Одним из наиболее распространённых вариантов является монтаж ленты таким образом, чтобы светодиоды не были видны со стороны зрителя. Так создаётся впечатление равномерной подсветки.

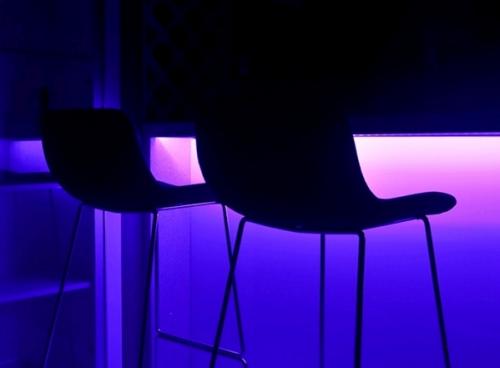

Поэтому светодиодную ленту можно закрепить на нижней части столешницы, получится не только интересный световой эффект но и подсветка пола и стула под столом, что будет кстати в кафе и барах с тусклым рассеянным освещением в ночное время.

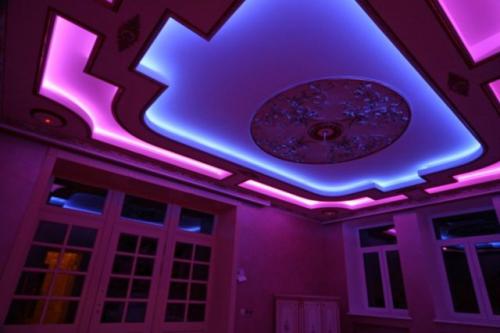

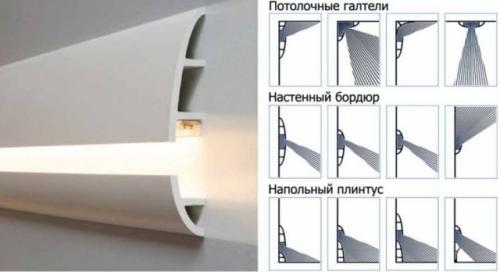

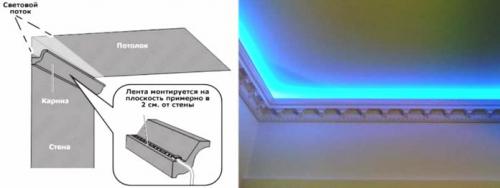

Чтобы придать изюминку дизайну своей квартиры можно устроить полиуретановые плинтуса по периметру комнаты и в них разместить ленту. Они лёгкие и просто приклеиваются к стенам или потолку. Есть из чего выбрать, плинтуса выпускаются в разных дизайнах.

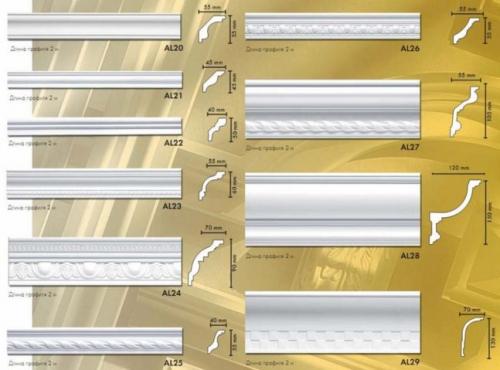

Есть различные варианты и по конструкции.

Их монтируют таким образом, чтобы между одним из краев плинтуса и потолком (или стеной) оставалось расстояние. Получается небольшой карниз, в нем устанавливают светодиодную ленту, если габариты карниза позволяют, то блок питания можно положить прямо в него.

Вы получите равномерную рассеянную подсветку по периметру комнаты, можно использовать РГБ-ленту и контроллер с пультом дистанционного управления, так вы сможете создать необходимую атмосферу, подобрав приятный оттенок и яркость или скрасить вечер переливающимися световыми эффектами.

Связанные вопросы и ответы:

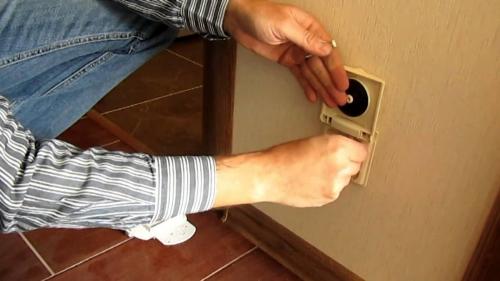

Лайфхаки со светодиодной лентой. 12 крутых лайфхаков по электрике: за мной их повторили все друзья

У меня очень хорошая работа: с каждым клиентом, заказавшим у нас кухню, я как бы проживала их ремонт. И моя записная книжка постоянно пополнялась разными неочевидными решениями.

Сегодня хочу поделиться с вами полезными советами по электрике: розеткам, выключателям. Самый неожиданный – в конце статьи, не пропустите!

Ловите:

Выключатель в прихожей, который выключает в квартире ВСЕ!

Все, кроме холодильника и той техники, которую отключать вам неудобно.

Выключатели в прихожей

Например, электрическую духовку после выключения придется перенастраивать. А посудомойку вы всегда включаете, когда уходите на работу. А вот все остальное можно и нужно отключить.

Представьте, что вы тогда не забудете выключить свет во всех комнатах или, не дай бог, утюг. Классно же!

Мой самый любимый: розетки в откосах

Розетки на откосах

Для маленькой кухни, для детской – must have!

Зачем?

У меня, к примеру, на подоконнике стоит хлебопечка, в которой ежедневно печется хлеб. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом вы скажете себе спасибо за эту розетку, когда будете украшать окно в детской (а может, и на кухне) новогодними гирляндами.

Выключатель у кровати

У кровати – и розетки, и выключатели

И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах. Почему-то многие про них забывают, когда делают ремонт.

Регулятор для теплого пола – на уровне глаз

Именно на этой высоте его удобно настраивать. Почему все строители стараются убрать его ближе к полу?

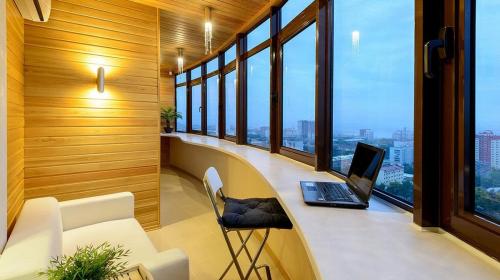

Организуйте на балконе и лоджии полноценное освещение: светильник, выключатель, розетка

Делаете освещение на лоджии – не забудьте про выключатель

А то получится: устроились на лоджии в кресле уютненько с чашечкой кофе и книжкой, а тут стемнело. Посидели бы еще, да света нет.

Больше розеток в ванной!

Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужна розетка, которую, кстати, можно спрятать в шкафчик.

Розетки для пылесосов

Розетки для пылесос делают ближе к полу

У многих не один пылесос, а два и даже три: обычный, робот, "электровеник". Для всех них нужна розетка, причем на определенном уровне:

Для обычного пылесоса 30-40 см от пола и в каждой комнате, для робота и "веника" – в прихожей, с учетом места для подзарядки.

Розетка для зарядки телефона и планшета на кухне

Пользуетесь планшетом на кухне – не забудьте про розетку

Обязательно ее предусмотрите: представьте, что вы готовите по рецепту с планшета, а планшет – бац! – и разрядился! А у вас розетки нет… А теперь будет!

Спрячьте розетки в шкафах

Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячьте их, например, на дно навесных шкафов.

В прихожей пригодится розетка для сушилки обуви

У входа, рядом с уличной обувью она будет как нельзя кстати.

Розетка для компьютера

Подумайте, за каким компьютером вы работаете: если ноутбук, делайте розетку во всех местах, где обычно сидите: рядом со столом, креслом, диваном.

А вот и обещанный оригинальный лайфхак

Ну, а вдруг вам надо, а я не скажу. Если пользуетесь игрушками для взрослых (ну, вы понимаете, о чем я?), то сделайте розетку в потайном ящике шкафа. Шкаф-то у вас закрывается на ключ, верно? Ну, вот и не спалите свои виброштучки.

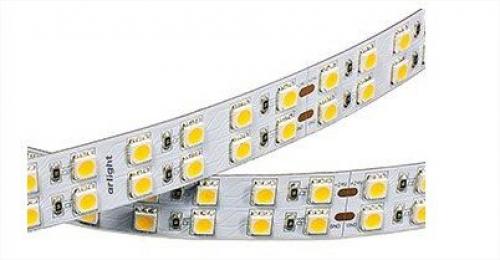

Светодиодная лента Как работает. Какие типы светодиодных лент бывают?

Светодиодные ленты уже давно пользуются популярностью, а ассортимент настолько большой, что выбрать подходящую достаточно сложно. Давайте разбираться!

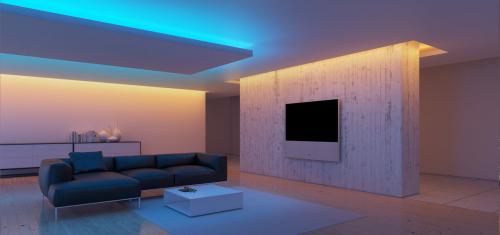

один из вариантов применения светодиодной ленты

Начинаю серию статей, касающихся светодиодных лент и аксессуаров. Объем информации достаточно большой, поэтому хотелось бы всё написать по порядку и начать, конечно же, хочется со светодиодной ленты, а дальше пройдемся и по профилям с рассеивателями, драйверами, контроллерами, систем управления и так далее, так что не забывайте подписываться на канал!

Сама по себе светодиодная лента представляет из себя длинную печатную плату, на одной стороне припаяны светодиоды, а на другой клейкая лента для монтажа. Светодиодные ленты различаются по цвету свечения светодиодов и по типам светодиодов. Самые распространенные типы светодиодов это SMD 3528 и SMD 5060/5050, а отличаются они размерами и количеством кристаллов в них: 3,5х2,8мм и один кристалл у SMD3528, 5,0х5,5 мм и 3 кристалла у SMD 5060. Кстати, более яркая лента будет именно 5060/5050 и все из-за того, что у неё 3 кристалла, как многие уже догадались.

Еще одно отличие у лент – цвет света светодиодов. Монохромные (одноцветные) светодиоды могут быть белыми, красными, синими и т.д. Существуют и многоцветные светодиоды (RGB) они имеют 3 кристалла с красным, синим и зеленым светодиодом. Благодаря смешению этих цветов, можно получить большинство оттенков. Многоцветные светодиоды производятся только в корпусе 5060/5050, так как в них размещено 3 кристалла разных цветов.

Так же светодиодные ленты могут выпускаться с различными степенями защиты. Одни могут быть открытыми и имеют защиту IP20-33, а устанавливаются в сухих и чистых помещениях и могут быть с защитой IP65-67 в силиконе для установки в более агрессивной среде. Некоторые производители утверждают, что ленту с защитой IP67 можно устанавливать даже под водой, но мы то помним по одной из моей статей, что IPх7 – это защита от проникновения воды при временном погружении до 1 метра.

Светодиодные ленты питаются от постоянного тока 12, 24 и 36 Вольт, а так же есть ленты, которые могут работать от сети 220 Вольт напрямую (я такие ленты никогда не советую для установки в квартире). Чаще всего можно встретить ленты на 12 Вольт, но я бы советовал использовать 24 Вольта, так как токи через полупроводники проходят меньшие и она работает дольше и счастливее.

Ленту более 5 метров не рекомендуется подключать в одну линию. Подключение старайтесь делать параллельное, если требуется подключить большой отрезок (более 5 метров), не делайте последовательное подключение, так как световой поток на одном конце ленты будет значительно ниже, чем на другом.

Теперь давайте кратко пробежимся по лентам:

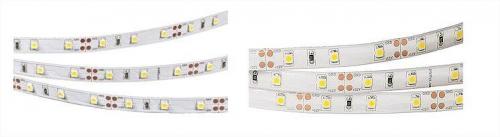

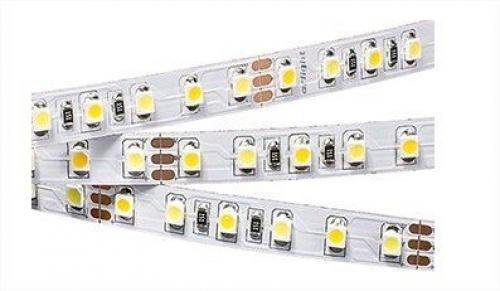

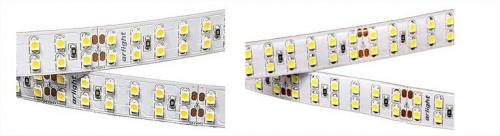

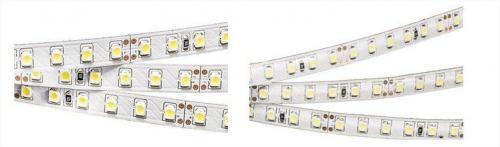

Светодиодные ленты SMD 3528, монохромные, могут подключаться к диммеру для регулировки яркости. Прекрасно подходят для интерьерной подсветки.

открытая 60шт/м 420-480Лм/м герметичная 60шт/м 420-480Лм/м

Открытая 120шт/м 840-960Лм/м герметичная 120шт/м 840-860Лм/м

открытая 240шт/м 1680-1920Лм/м герметичная 240шт/м 1680-1920Лм/м

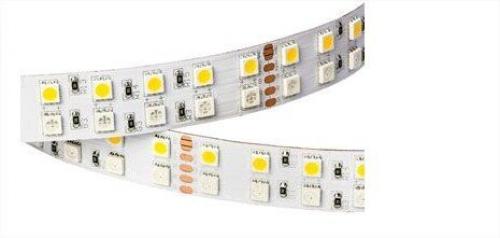

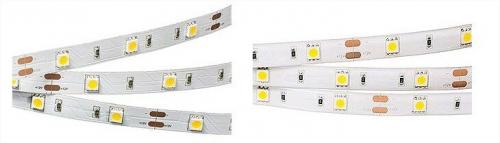

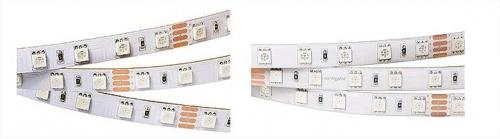

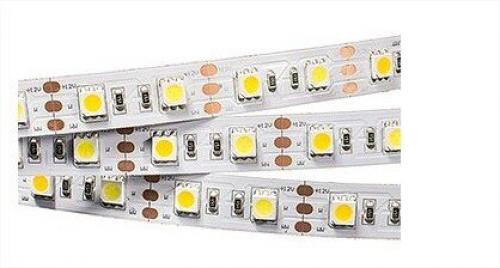

Светодиодные ленты SMD 5060, монохромные или многоцветные (RGB). Монохромные могут диммироваться, а многоцветные могут менять цвета и оттенки благодаря контроллеру.

открытая 30шт/м 480-540Лм/м герметичная 30шт/м 480-540Лм/м

открытая 60шт/м 1020-1080Лм/м герметичная 60шт/м 1020-1080Лм/м

открытая 120шт/м (2040-2160лм/м) двойная плотность, 144шт/м (2590Лм/м) повышенная плотность

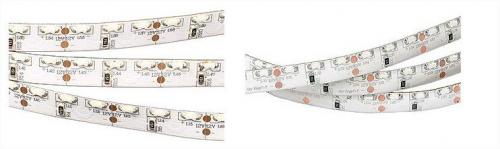

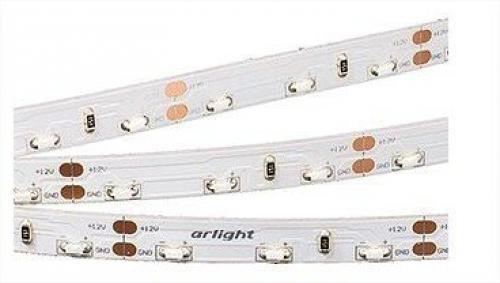

Светодиодная лента бокового свечения. У данной ленты светодиоды светят вбок, подойдет для установки в узкие проемы.

открытая 60шт/м 180-240Лм/м

открытая 120шт/м 360-480Лм/м герметичная 120шт/м 360-480Лм/м

Светодиодная лента RGBW является двухрядной, один ряд со светодиодами RGB, а второй ряд с белым светом (выбираете заранее подходящую температуру). Используется там, где требуется и цветная подсветка и нормальный белый свет.

открытая 144шт/м 1300Лм/м

Светодиодная лента MIX одновременно несет на себе светодиоды сразу двух цветовых температур - теплого и холодного. Нужно это, к примеру, что бы утром включать холодный свет для легкого пробуждения, а вечером теплый для подготовки ко сну. Управляется специальными контроллерами.

открытая 60шт/м 1020Лм/м

открытая 120шт/м 840Лм/м

открытая 240 шт/м 1680Лм/м

Светодиодная лента TRIX схожа с MIX, но разница в том, что у неё 3 светодиода с разной температурой. Управляется лента RGB контроллером.

Как украсить компьютерный стол светодиодной лентой. Светодиодные

Использование светодиодов в качестве подсветки началось относительно недавно. Однако, ЛЕД приборы продемонстрировали высокие эксплуатационные качества, далеко опередившие все альтернативные виды осветительных устройств. Главные преимущества светодиодной подсветки:

• разнообразие форм, размеров;
• есть возможность выбора яркости и оттенка свечения;
• существуют одно- и многоцветные светодиоды, делающие оформление компьютерного стола более привлекательным и эффектным;
• срок службы составляет до 50000 часов, что заметно больше, чем у других видов подсветки;
• для питания большинства светодиодных устройств требуется 12 В постоянного тока, что делает их безопасными;
• практически отсутствует нагрев.

Для подсветки обычно используют два вида ЛЕД приборов:

• светодиодная лента. Линейный источник света, составленный из светодиодов, равномерно установленных на гибкой основе. Удобен для подсветки криволинейных поверхностей, обрамления контуров мебели, компьютерных столов и прочих предметов. Обеспечивает равномерное освещение участка;
• светодиодные лампы. Они могут питаться напрямую от сети, так как внутри колбы каждого светильника есть собственный драйвер (источник питания). Обеспечивают высокую яркость, могут иметь разные оттенки свечения — от холодного голубого до теплого желтого.

Интересно! Большинство пользователей предпочитает делать подсветку из светодиодных лент. Они просты в монтаже, позволяют оформить контуры компьютерного стола по всему периметру фронтальной плоскости. Использование ламп ограничено из-за сравнительно небольшого пучка света, направленного в одну точку.

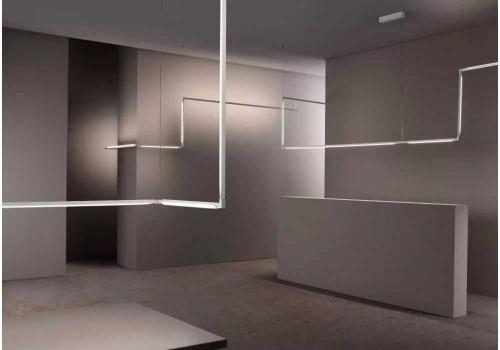

Оформление стены светодиодной лентой. Выбор осветительных приборов

При выборе системы освещения для создания эффективной подсветки для стен нужно учитывать как минимум два критерия:

1. Тип светоисточника.
2. Вид осветительного прибора (конструкцию).

По первому признаку светильники, применяемые в подсветке для стен, разделяются на следующие модификации:

1. Светодиоды. Получили широкое распространение для создания системы основного и дополнительного освещения. Имеют различные формы – лампочки, ленты, точечные источники. Их главные свойства – экономичность, долговечность и безопасность. Однако ввиду большой яркости потока света их рекомендуется устанавливать в поверхность стены встроено – в углубление.
2. Неоновые светильники. Газоразрядные трубки характеризуются небольшим нагревом и большой палитрой светового спектра излучения. Они также бесшумны в работе, долговечны и экономичны. Минус – сложно подобрать по конкретным размерам, требуется индивидуальное изготовление, что существенно повышает их стоимость.
3. Люминесцентные лампы. Хотя они и экономичны, но недолговечны и очень ярки. Поэтому устанавливать их лучше в матовые плафоны, и чтобы можно было быстро заменить в случае выхода из строя.

По конструкционным признакам осветительные приборы для подсветки в стене делятся на следующие виды:

1. Подвесные лампочки. Отличаются возможность регулировки свечения и изменения направленности освещения.
2. Плафоны. Неподвижные светильники различной геометрической формы. Основное место их монтажа – прихожие, лестницы, коридоры и санузлы.

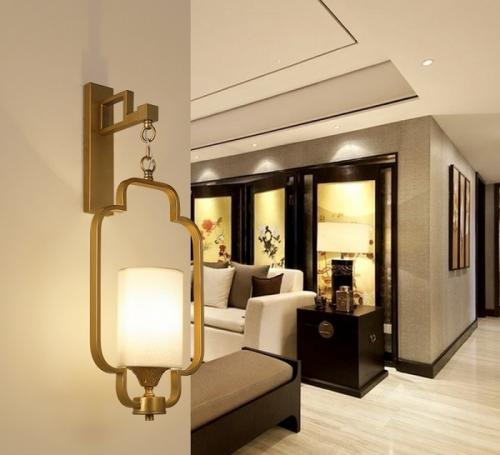

3. Бра. Характеризуются большим разнообразием, что позволяет подобрать их под любой интерьер. Устанавливаются на специальные кронштейны.
4. Led- светильники различного типа для подсветки стен. Имеют разное исполнение – от лампочек для люстр до ленточных модификаций. Главные их плюсы – экономичность, пожаробезопасность, экологичность, долговечность, водостойкость.
5. Встраиваемые. Монтируются с погружением в стену. Подсветка достаточно рассеянная.

В качестве подсветки для стен часто применяется светодиодная эластичная лента. Она легко режется и закрепляется даже в очень труднодоступных областях. Среди ее главных плюсов выделяются – липкое самоклеящееся основание, разнообразие цветов, возможность задания программы освещения с помощью диммера и блока управления, стойкость к воде и влаге при надлежащем уровне защиты, низкое энергопотребление и 10-летний срок службы.

Светодиодная лента в холодильник. Светики в холодильник

Освещаем наш дом, дачу, предметы интерьера

Есть такая хорошая русская поговорка - "Лень - двигатель прогресса".
Приезжаю я вечером домой с работы.
Переоделся, искупался.
Открываю холодильник и что за нафиг ? Свет не горит, лампочка сдохла.
Все бы ничего, да только когда она сдохла в прошлый раз я облазил всю кладовку и нашел последнюю, которая теперь то и благополучно отправилась к праотцам.
Купить новую, это надо ехать специально в магазин электротоваров, или в торговый центр, это неделя-две, пока найдется время….
Может ну ее, эту лампочку ? Решим проблему раз и навсегда, получится быстрее и надежнее.
Пять светодиодов 3HPD-1 от Кулибина, драйвер RLDС-5, подходящий по размерам радиатор.
Час времени на пайку, склейку, подрезку пластика.

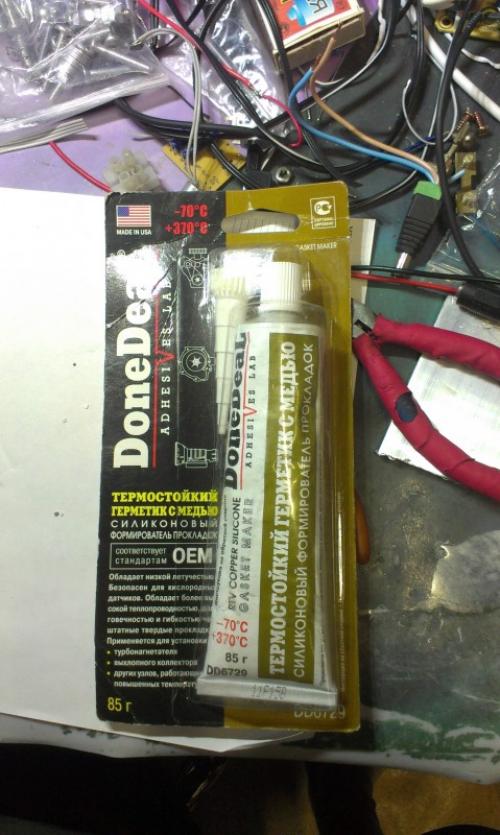

В качестве термоклея применен автомобильный герметик Donedeal с медью.
Утром перед выходом на работу собрал окончательно.

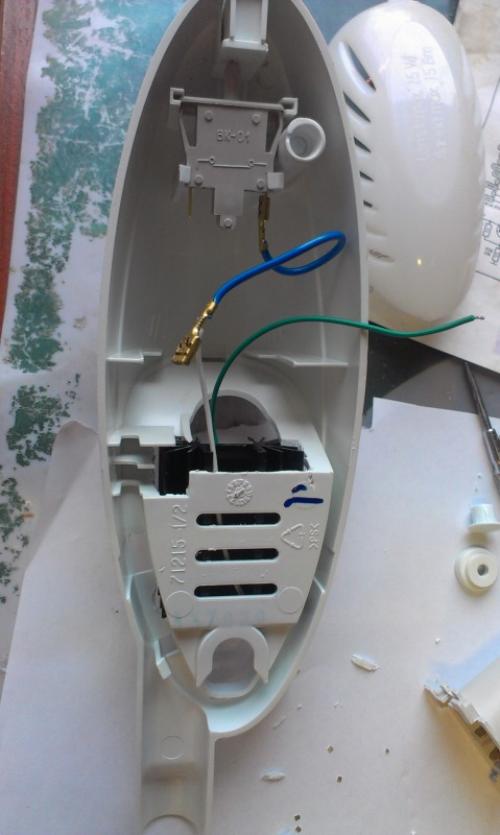

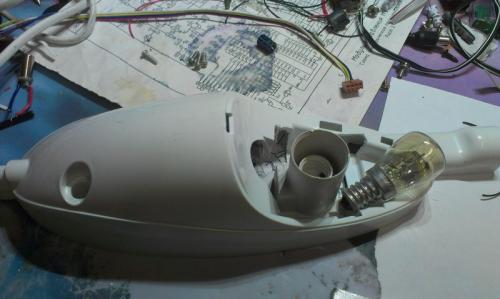

Снял корпус плафона с холодильника и разобрал.
Примерил подходящий из валяющихся радиаторов и подрезал по его габаритам внутренние ребра.

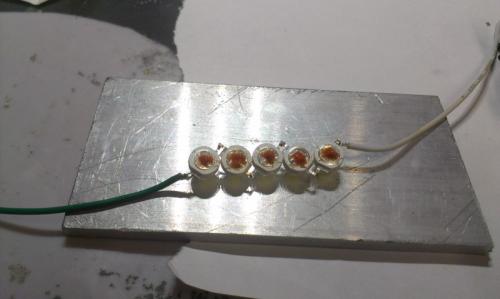

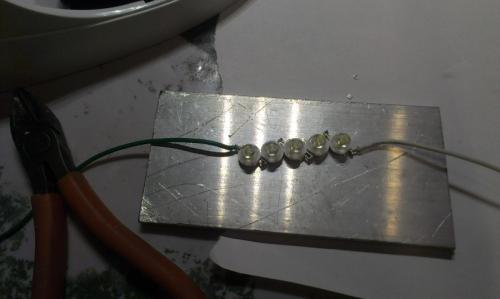

5 светиков - одноваток выложил на плоскую поверхность и спаял их выводами в последовательную цепочку.
Спасибо тестившим теплопроводность герметика, буду его использовать взамен мигом засыхающих в шприцах термоклеев.
Наносим.

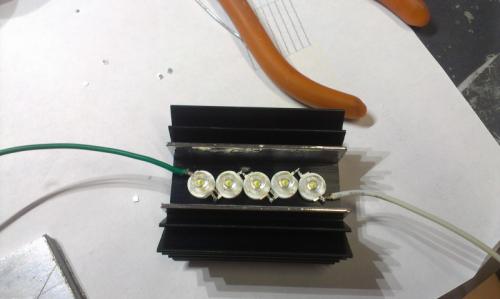

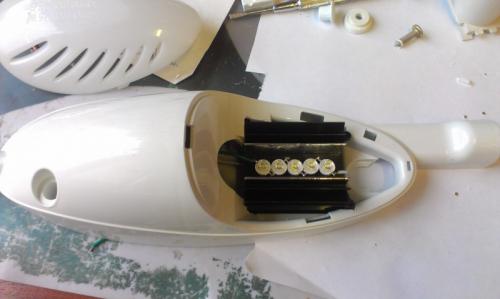

Вклеиваем линейку светиков в полость радиатора.
Боковые стенки оклеены алюминевым скотчем, для лучшего отражения света.

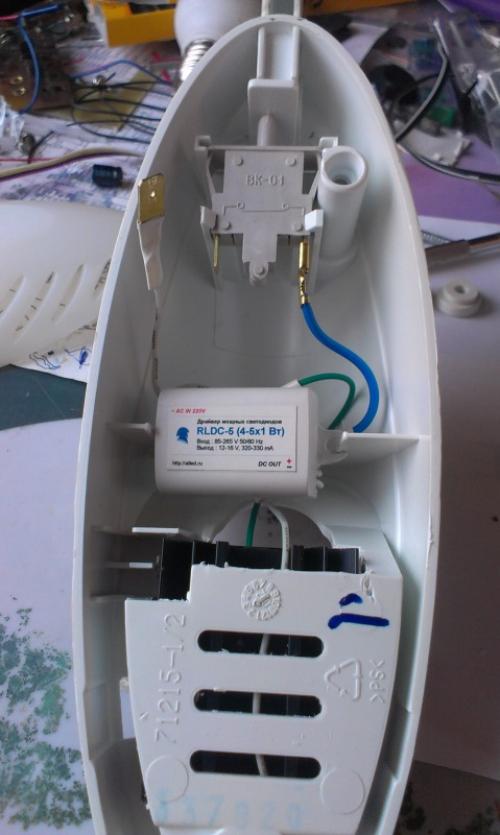

После выдержки на застывание клея - сборка.
Устанавливаем на место и проверяем.
Работает, закрываем рассеивателем и все, готово.
Свет ярче и потребление меньше.
А главное - не сгорит через полгода и не надо будет мотаться в магазин за новыми лампочками.
Воистину "Лень - двигатель прогресса".

Когда руки золотые - не важно откуда они растут.

Применение светодиодной ленты. №1. Как работает светодиодная лента?

Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса , потолка или рабочей зоны на кухне , выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.

Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.

Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза . Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.

Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры .

Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.

Плюсы светодиодных лент :

• минимальное потребление энергии при достаточно высокой яркости свечения;
• возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
• относительная простота монтажа;
• долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
• если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
• светодиоды не боятся ударов и низких температур;
• возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.

Минусы :

• необходимость использования блока питания;
• через 20-50 тысяч часов яркость светодиодов уменьшается.

Видео что можно сделать с светодиодной лентой!
