Особенности конструкции: 3 типа банных печей

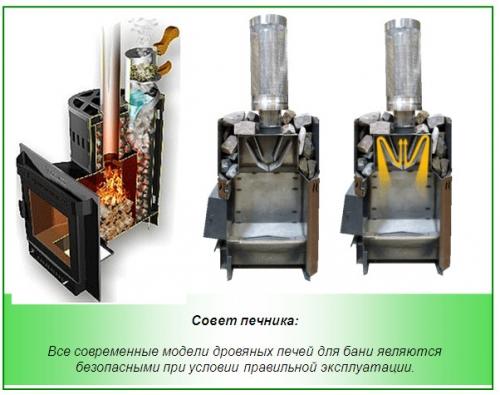

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Печь для бани из трубы 530 горизонтальная. Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

• вертикальные;
• горизонтальные.

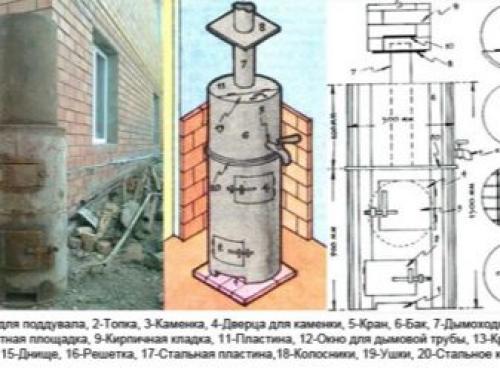

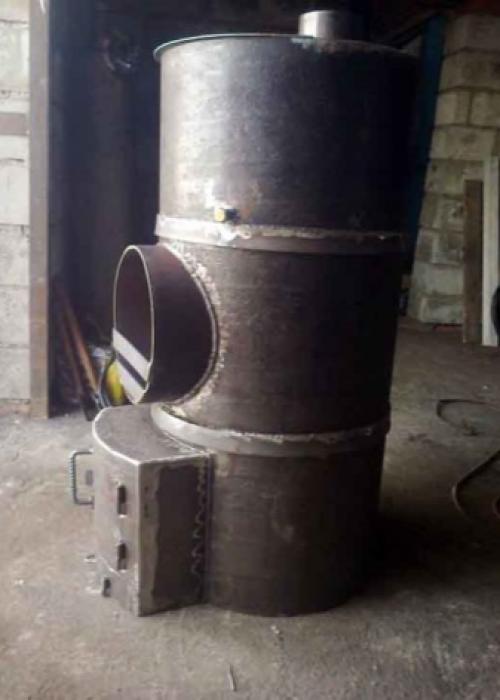

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства , что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Металлическая печь для бани своими руками. Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

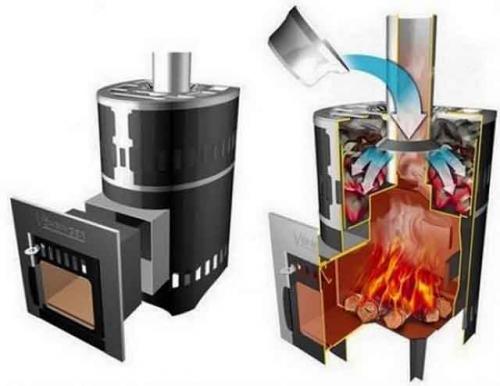

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

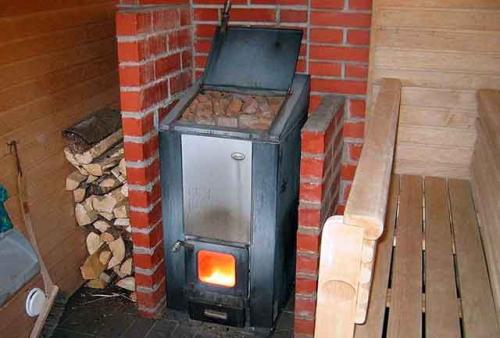

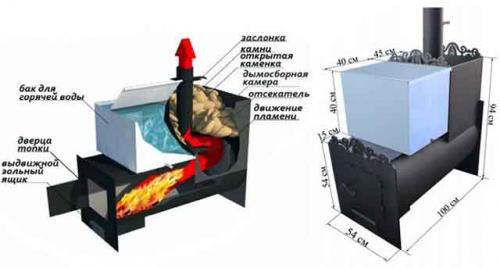

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

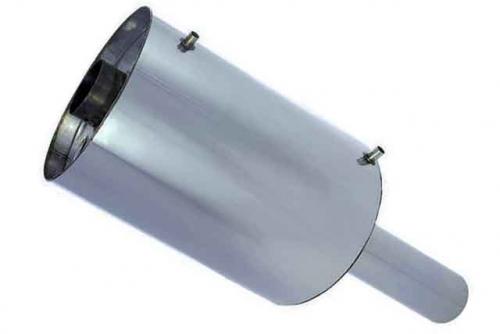

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

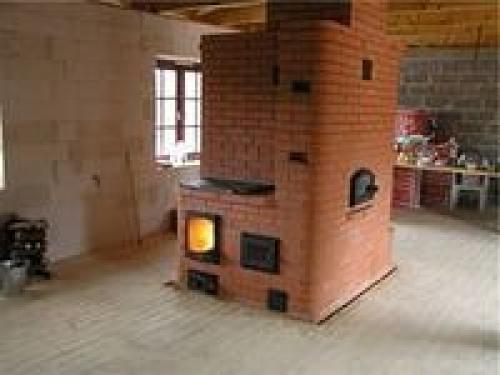

Колпаковая печь для бани из металла. Какие виды колпаковых печей бывают

Безусловно, у изобретателя колпаковой печи были свои видения сооружения данной конструкции. Однако прогресс не стоит на месте. И данную технологию уже во всю использую по всему свету. Благодаря современным технологиям можно за короткий промежуток времени создать уникальную модель печи, функциональность которой в разы лучше традиционной русской.

колпаковая печь с камерой для выпечки хлеба

Последователи, прорабатывая процесс возведения, совершенствуют проекты, добавляя что-то новенькое. На самом деле видов колпаковой печи очень много, каждый из которых отличается и геометрическими размерами, и стилистическим направлением, и функциональностью. Несмотря на присутствие в каждом проекте каких-либо инновационных идей, общий принцип возведения подобной печи остается неизменным.

Возводить колпаковые печи можно практически в любом помещении. Это могут быть и жилые дома, и квартирные апартаменты, и хозяйственные постройки, и банные сооружения. Например, колпаковая печь для бани является прекрасной альтернативой обычной печи.

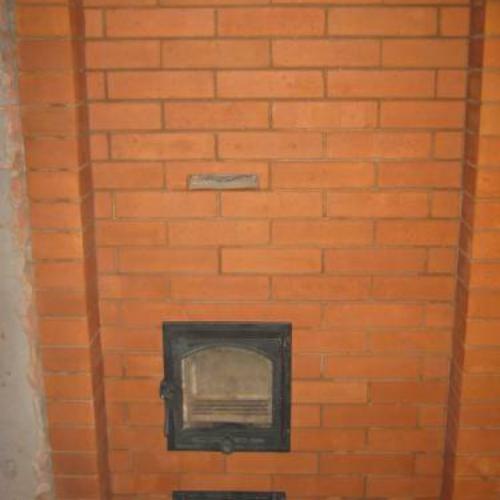

Печь колпаковая — Кузнецова

Оборудуя печь Кузнецова в бане, вы решите сразу несколько проблем. Растопив данную конструкцию, вы сможете обогреть сразу несколько помещений: комнату отдыха, парилку и мойку, поскольку помимо функции отопления на печи можно нагреть воду и параллельно создать необходимое количество пара.

При возведении печи с определенной периодичностью используют продукцию металлургического производства. Поэтому важно подбирать очень качественные расходные материалы. Это убережет вас от всевозможных замен в процессе дальнейшей эксплуатации.

Формы могут быть самые разные, в том числе и закругленные. Конечно же, подобные конструкции имеют ряд преимуществ. Однако, при эксплуатации в быту они не очень удобны.

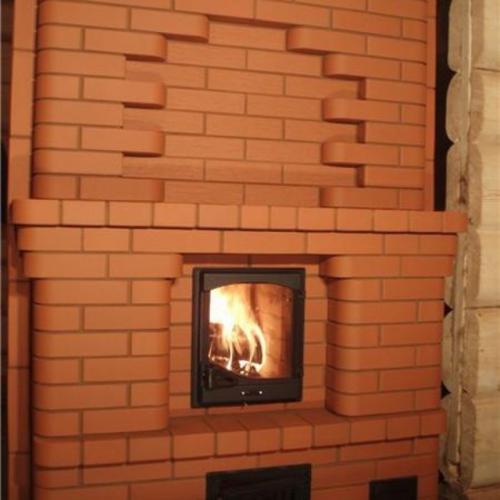

Банная колпаковая печь

Те, кто оборудовал в доме двухколпаковое печное отопление, уже оценили по достоинству функциональную способность такой установки.

Возведение такой конструкции требует более тщательной проработки проекта, поскольку следует оптимально организовать систему по сжиганию сырьевого топлива.

Важно поддерживать нужную температуру в печи, чтобы образовавшиеся газы после завершения процесса горения не трансформировались во вредоносные для печей смоляные и сажевые отходы.

Металлическая печь для бани с закрытой каменкой своими руками. Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

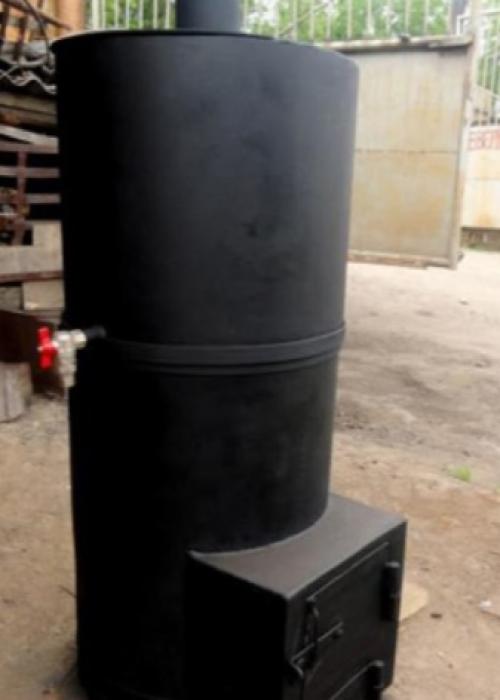

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

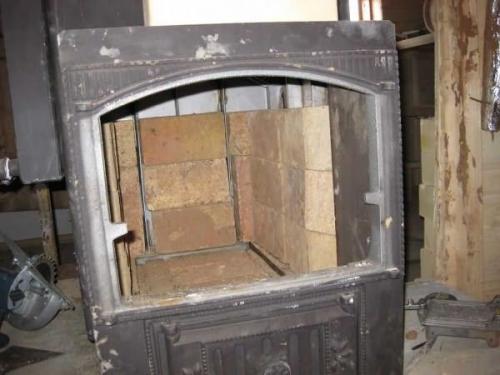

  Футеровка — обложить топку изнутри жаропрочным кирпичом

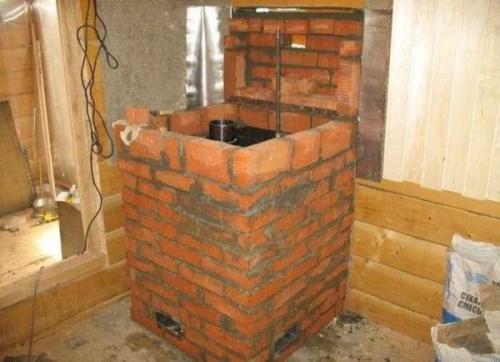

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Источник: https://idei-dizajna.ru-land.com/novosti/bannaya-pech-metallicheskaya-svoimi-rukami-kakih-razmerov-kamenku-i-v-kakom-meste-luchshe

Банная печь Жара чертеж. Газовые печи для бани Жара

Эти агрегаты выпускаются для отапливания помещений разного объема, могут быть выполнены с разной толщиной стенки топочной камеры, отличаться по весу, типу ГГУ (газо-горелочное устройство) и стоимости. Внешний вид и чертеж печи на фото.

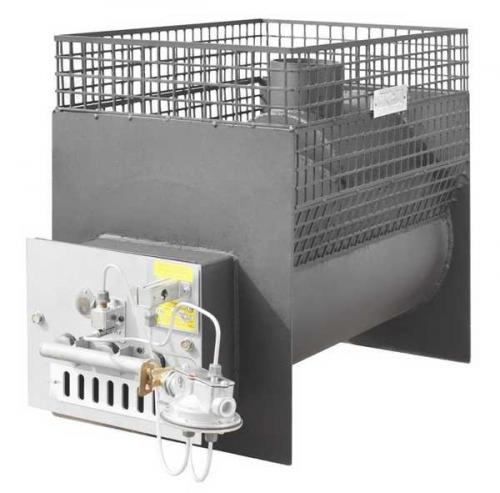

Печь для бани «Жара», работающая на газу

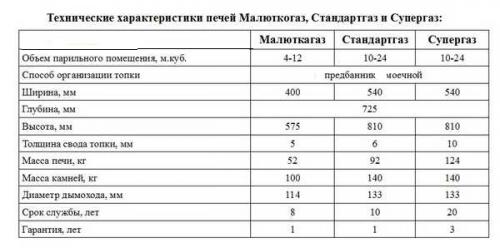

МалюткаГаз — самая маленькая представительница этой серии банных печей. Она рассчитана на отопление парилки от 4 до 12 м³и оснащена автоматическим ГГУ САБК-9 мощностью 15 кВт. Ее масса небольшая — 52 кг, габариты ШхГхВ 400х725х575 мм, толщина стенок топки 5 мм. Открытая каменка, куда помещается 100 кг камней.

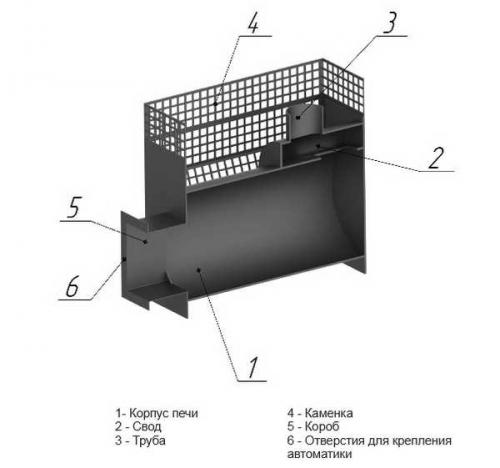

Конструкция газовой банной печи «Жара»

Модели СтандартГаз и СуперГаз предназначены для отопления парилок от 10 до 24 м ³ и оборудованы более мощным ГГУ САБК-10 на 30 кВт. Масса агрегатов 92 и 124 кг соответственно. Их технические характеристики представлены в таблице.

Внимание ! Процесс топки всех газовых теплоагрегатов «Жара» выполняется только из смежного помещения (из предбанника либо моечной).

Газовые печи  дополнительно комплектуются дымоходом и водяными баками объемом 50, 73 и 90 литров. Очень важно правильно подобрать объем водяного бака, поскольку маленькая его вместительность не обеспечит всех посетителей горячей водой, а слишком большой бак будет долго нагреваться. Имеются отзывы покупателей, столкнувшихся с этой проблемой

Совет!  Выбирая водяной бак, исходите не только из показателей требуемого объема воды, но и из мощности теплового агрегата. Важно понять, способен ли он нагреть этот объем одновременно с помещением? По всем нормам на обогрев воды должно уходит не более 10% мощности печи. Кроме того, нагревать воду небольшими порциями удобнее: сначала нужно небольшое количество для запарки веника, позже – чтобы помыться перед заходом в парную, потом еще некоторая часть чтобы ополаскиваться после заходов в парилку. Исходя из максимального расхода за один раз, и нужно выбирать объем бака, а не рассчитывать общее количество воды, которая может понадобиться на всю банную процедуру.

Источник: https://detali-interera.ru-land.com/novosti/chertezh-pechi-metallicheskoy-dlya-bani-pechi-dlya-russkoy-bani-sdelannye-svoimi-rukami

Чертеж печи для бани из кирпича. Типы кирпичных печей

Перед началом процесса строительства необходимо определиться с конкретной схемой конструкции. Их всего 4, и различаются они по способу истопки:

1. «По-белому». Такая печка долго прогревается. Данный процесс занимает около 12 часов. Ее явным плюсом является абсолютное отсутствие грязи в помещении за счет использования камней.
2. «По-черному». Этот способ отапливания бани используется уже достаточно долгое время. У такой печи не предусмотрен дымоход, поэтому воздух в помещении будет пропитан ароматом и паром. Минус данного способа — необходимость окончательного прогорания топлива.
3. «По-серому». За счет наличия дымохода в печи баня прогревается интенсивнее. Недостаток у такой схемы такой же, как и у предыдущей.
4. «С плитой». Суть данной конструкции в том, что предусмотрен бак, фиксируемый с банными камнями на плиту из чугуна. Он (бак) по трем сторонам огорожен стенками из кирпича и чаще всего размещается над топкой, в то время как камни — над дымоходом. Плиты при этом не закрыты до конца. В отдельных случаях местоположение элементов конструкции может отличаться.

Кирпичная печь «по-черному»

Также банная печь из кирпича может быть постоянного или периодического действия.

В первом случае камни будут располагаться в ящике или металлическом настиле. Прогрев будет осуществляться за счет передачи тепла между материалами.

Во втором случае огонь проходит через камни.

Параметры кирпичных печей

Размеры конструкции подбираются в соответствии с площадью самого банного помещения. Чаще всего основание под такую печь имеет габариты 89х102 см или 102х129 см, а ее высота за исключением дымоотвода — 168 см и 210 см соответственно. Конструкция большего размера больше подходит для помещения с высокими потолками.

Бак для нагрева воды в кирпичных печах может размещаться как сверху, так и внизу.
