Отделка ванной комнаты и туалета включает в себя массу работ – комнаты должны быть гидроизолированы, материалы подобраны с учетом высокой влажности помещения, а полы лучше делать нескользящими. Среди неписаных «законов» для санузла есть еще один, как раз писанный – к трубам, разводке и счетчикам должен быть обеспечен беспрепятственный доступ. Это значит, что все торчащие и уродующие интерьер трубы спрятать можно, но нужно сделать ревизионный люк.

Какими бывают люки

Самым первым вариантом, который устроил всех и применялся в ванных комнатах, был пластиковый или металлический шкафчик. Со временем выяснилось, что пластик не так уж прочен, а белые дверцы сильно привлекали к себе внимание, ведь вся комната была отделана по-другому. Современные люки отделывают в тот же материал, что и ванную – чаще всего в плитку. Но это – не предел, и встречаются другие виды люков:

• С дверцей, оформленной как отдельная единица интерьера. Например, стеклом или деревом;
• Люк в виде рольставни, которая поднимается и спускается при необходимости.

А сами дверцы могут иметь разные типы открывания – в сторону или вверх-вниз, или же быть полностью съемными.

Ревизионный люк своими руками

Если коммуникаций не много и для осмотра счетчиков достаточно проема по размеру одной плитки, то можно просто по краям плитки закрепить магниты. Но чаще всего такого скромного размера недостаточно. В этом случае можно сделать люк своими руками:

• При обшивке стен гипсокартоном заранее наносится разметка будущего люка. Чтобы отверстие было прочным, по периметру надо установить металлические профили;
• С наружной стороны периметр тоже оформляется профилем;
• Из ГВЛ надо подготовить будущую дверцу – вырезать нужно с отступлением на 5 мм от размера самого проема. Готовая деталь не должна проваливаться, но и входить должна свободно;
• Внутреннюю часть дверки надо оформить магнитами, которые будут обеспечивать крепление дверцы с металлическим профилем на люке;
• Наружную часть достаточно отделать плиткой.

Эта несложная конструкция доступна для реализации при любом уровне умений и навыков. А если требуется люк большего размера, придется делать вариацию с мебельными петлями:

• Действуя так же, как и в предыдущей инструкции, надо лишь оснастить дверь петлями. Лучше выбрать 2-3 петли;
• Отверстие люка оснащается рейками для большего укрепления;
• Мебельная фурнитура закрепляется на обоих элементах и проверяется работоспособность двери.

При выборе петель обязательно надо брать те, что являются скрытыми.

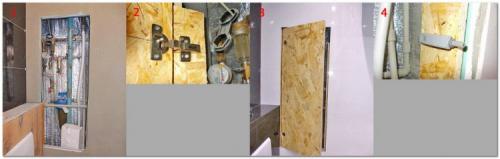

Как сделать люк в коробе в ванной. Крепление ревизионного люка длинными шурупами

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

• На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
• Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
• Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
• При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
• После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Ревизионный люк на мебельных петлях. Как сделать люк невидимку под плитку своими руками. Фото + видео

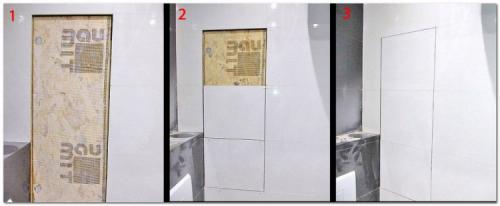

В данной статье мы разберем, как же правильно сделать (изготовить) люк невидимку под плитку своими руками . В данной работе помимо инструментов и самого люка невидимки, нам нужно терпение и усидчивость. А также если вы за такую работу не раз не брались, то не помешает помощь друга, брата или соседа. Перед тем как начать работу, я порекомендую почитать несколько раз эту статью, просмотреть фотографии и

Прежде всего, следует оценить свои возможности и соизмерить количество затрачиваемых усилий с важностью результата. Если у вас у вас есть доступ оборудованию для обработки металла, можно попытаться повторить заводскую конструкцию люка, исправив в ней те недостатки, которые вас не устраивали. Скажем, придать дверце нестандартную форму или изменить конструкцию петель для более удобного открывания. Можно, например, совместить ревизионный люк с осветительным прибором. Наличие многочисленных источников света, включая светодиодные, способствуют реализации этой идеи.

Если не хочется долго возиться с конструкцией петель, или отсутствует техническая возможность, можно изготовить простейший люк невидимку ревизионный, используя магнитное крепление. В качестве дверцы в таком случае может выступать даже отдельная плитка, на которую наклеены по краям магниты. Следует только смонтировать в ревизионном проеме металлическую рамку, к которой эти магниты смогут присоединяться. Открывать такой люк невидимку можно с помощью обычной присоски.

Если оба перечисленных варианта не подходят, можно выбрать компромиссный способ – создать конструкцию ревизионного люка невидимки из доступных материалов. Наиболее подходящими из них являются металлический профиль, плита ОСП и мебельная фурнитура – петли и пуш система. Проявив некоторое терпение можно сделать люк невидимку под плитку своими руками, работающий не хуже заводского.

Для начала нужно спланировать месторасположение будущего люка и определить его оптимальные размеры. Располагать будущий люк нужно таким образом, чтобы он не нарушал порядок расположения плитки на стене. Если у вас уже есть готовый проем, он и определит размер дверцы, избавив вас от творческих мук. Если стена, в которой вы создаете люк невидимку, выполнена из гипсокартона, проем следует укрепить с помощью металлического профиля. Если стена построена из кирпича или стеновых блоков, обрамление металлом не является обязательным.

Размер дверцы люка невидимки желательно выбирать так, чтобы он был кратен целому числу плиток, которые на него будут наклеены в дальнейшем. Эстетика – довольно важная составляющая процесса! Когда размер ясен, следует определить количество и местоположение мебельных петель. Тут уж следует положиться на здравый смысл и интуицию. Чем больше – тем крепче, но не переусердствуйте. Для крепления петель в проеме закрепим планку из ОСП. Прикручивать петли к ней следует таким образом, чтобы дверца люка была утоплена в проем на толщину плитки и предполагаемого слоя клея. Для лучшего сцепления клея с люком, на дверцу из ОСП следует наклеить монтажную сетку.

После установки дверцы на место можно приступать к наклейке плитки. Видимо, нет необходимости напоминать, что мы делаем люк невидимку под плитку, и ее расположение не должно быть заметным на фоне стены.

Сантехнический люк на магнитах под плитку своими руками. Люк для ванной под плитку своими руками, размеры люков (фото, видео)

Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

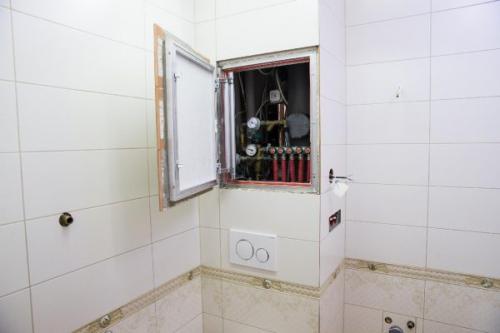

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.

   Легкий доступ к датчикам и трубам

2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

• Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.

  Распашной люк

• Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.

  Сдвижная модель люка

• Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

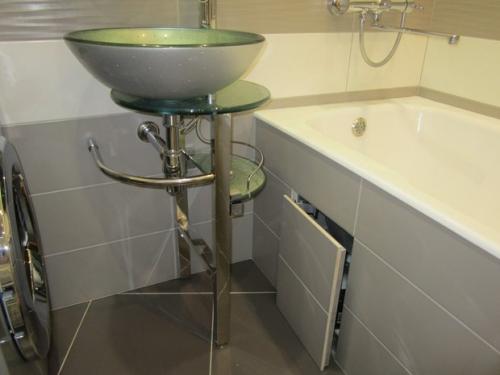

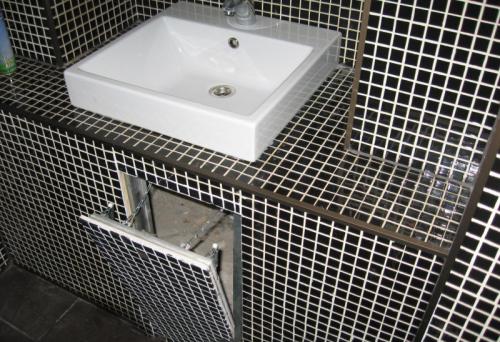

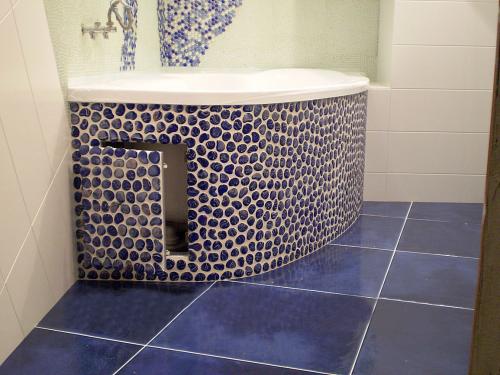

Как оформить люк в ванной. Какие бывают люки под плитку у ванны, их особенности

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

• легкий доступ к системе водоснабжения и приборам учета воды;
• простой монтаж изделия, с которым справится новичок;
• единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
• благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

• распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
• нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
• сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
• откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
• двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
• усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

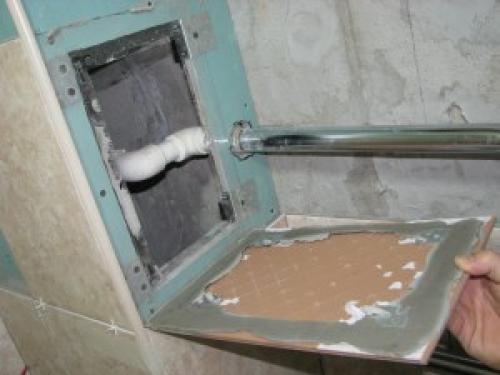

Ревизионный люк под плитку на магнитах. Установка лючков из плитки на магнитах

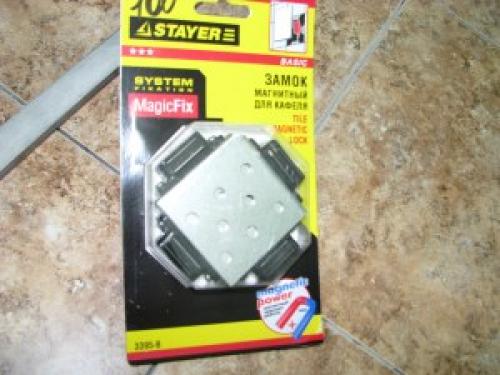

Люк размером в одну плитку можно установить на магниты. Такие наборы продаются в магазинах и на рынках. Правда, ни в Леруа-Мелен, ни в Оби мне они не встречались. Видимо этот дешёвый вариант лючка мешает продаже более дорогих люков.

Если Вам не удалось найти готовый набор,

его легко можно изготовить самостоятельно из  мебельных магнитов и перфорированного

оцинкованного листа толщиной 0,2- 1,0 мм.

Располагаем магниты напротив четырёх углов плитки. Если есть доступ к люку с обратной стороны, то всё просто: приклеиваем к плитке пластины напротив магнитов, прилепляем к ним магниты и устанавливаем люк на место. Прижимаем магниты к рамке лючка и размечаем.

Затем убираем плитку, привинчиваем магниты и ставим плитку на место. Готово!

Одно маленькое замечание: магниты имеют небольшой люфт, и плитка тоже будет за счёт этого люфта «дышать».

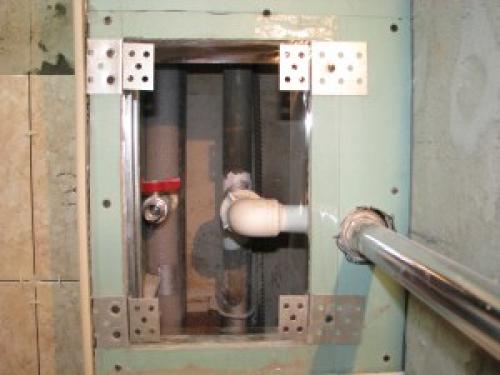

Избежать это поможет следующий несложный способ, который пригоден, к тому же, для люков без доступа к магнитам: привинчиваем сначала магниты к рамке на расстоянии, позволяющем плитке встать на место, плюс небольшой запас (мм 2-3). (фото кликабельны)

Затем прозрачным скотчем заклеиваем магниты и периметр окошка. Это делаем для того, чтобы клей легко отлепился от них при первом открывании. Для пущей верности можно смазать скотч любой смазкой. Хоть растительным маслом.

Следующий шаг — прилепляем к магнитам пластины, которые будут держаться на плитке.

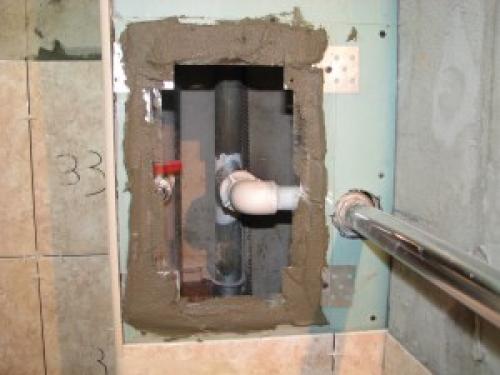

После этого наносим плиточный клей на пластины и на весь периметр, заклеенный скотчем. Важно рассчитать клей так, чтобы он не попал на незащищённые участки короба

Для большей прочности плиточного клея добавляем в него клей ПВА (примерно столько-же, сколько воды).

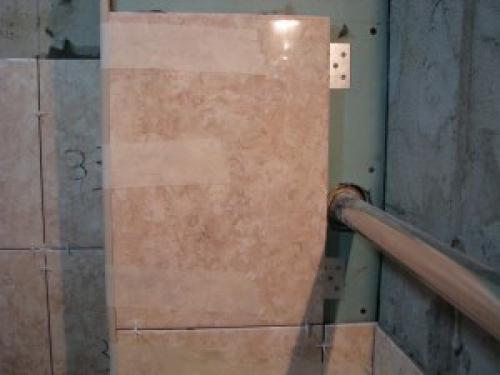

Теперь устанавливаем плитку на место. Стараемся вдавить её так, чтобы клей хорошо к ней прилип. Контролируем излишки.

Выставляем плитку, как должна быть. Фиксируем малярным скотчем.

Ждём 6 часов пока клей высохнет. Снимаем малярный скотч, открываем плитку.

Пластины от магнитов прихватились клеем и теперь принадлежат плитке. Убираем прозрачный скотч. Готово. В итоге имеем точно подогнанное примыкание на 4-х магнитах. Осталось только определиться, чем оформить швы — затиркой или силиконом.

Как вариант, — швы можно не заполнять, но это выглядит не очень симпатично.

Если плитка у Вас рельефная и Вы только сейчас поняли, что обычной присоской такой лючок открыть не удастся, то предлагаю перейти на страницу, где Вы сможете ознакомиться с оригинальным.

• Как склеивать сломанные пластмассовые изделия, чтобы они стали крепче новых
• Лучший способ просверлить отверстие в плитке
• Доработка УШМ, с затратами в 85 рублей и 1 час рабочего времени, повышающая ресурс УШМ и алмазного круга в 2 раза.

25 комментариев

Микола :

раньше тоже так делал. но последнее время устанавливаю только пластиковые дверцы-ревизии. Они есть практически любого размера, вид отличный и пользоваться намного удобнее хозяину чем плиткой с магнитами.

Войдите, чтобы ответить

admin :

На фото показан люк, предназначенный для доступа к кранам полотенцесушителя. Одного оказалось недостаточно, пришлось сделать два. Пользоваться ими придётся очень редко. Для ежемесячного доступа к водопроводным счётчикам в этом же коробе внизу установлен тот самый пластиковый люк ЛСИС, о котором Вы говорите. Про его установку будет отдельный материал.
Я думаю, Вы согласитесь, что цена такого люка ЛСИС — порядка 700р — для счётчиков вполне оправданна, а для кранов полотенцесушителя будет достаточно и магнитов за 100р.

Видео как сделать скрытый ревизионный люк в плитке ванной
