Как гипс растворить. Гипсовые растворы: состав, пропорции, приготовление, применение
Как гипс растворить. Гипсовые растворы: состав, пропорции, приготовление, применение
Гипс – широко распространенный в природе минерал осадочного происхождения, представляющий собой водный сульфат кальция. Химическая формула двухводного природного гипса CaSO4*2H2O. Этот минерал – основное сырье для изготовления альфа- и бета-гипса, используемых в строительстве.
Разновидности гипса и особенности их применения
Альфа-гипс получают при обработке природного минерала при температурах +95…+100°C. После измельчения продукта образуется высокопрочный гипс, имеющий специфические области применения.
Бета-гипс получают путем обработки сырья при температурах, примерно равных +180°C, в специализированных аппаратах. После его измельчения образуются материалы, различающиеся по назначению, которое зависит от тонкости помола:
- Тонкий порошок – наиболее распространенный в строительстве материал, называемый строительным гипсом или алебастром, по виду – это белое или сероватое порошкообразное вещество. Его применяют для заделки швов, трещин на полу, потолке и стенах помещений, устранения неровностей, при монтаже настенных, напольных и потолочных покрытий.
- Более тонкий помол – формовочный материал, применяемый при производстве керамических предметов, различных форм и макетов.
- Тонкий помол и глубокая очистка – состав, используемый в медицине.
Далее речь пойдет именно о строительном гипсе (алебастре), получаемом из природного минерала.
Положительные и отрицательные характеристики строительного гипса
Преимущества материала:
- плотная мелкозернистая структура;
- быстрые схватываемость и твердение, эти же качества в определенных ситуациях можно считать недостатками гипсового раствора, полное схватывание пластичной смеси происходит примерно через полчаса после ее приготовления;
- устойчивость к повышенным температурам;
- небольшое увеличение алебастрового раствора в объеме при застывании, что обеспечивает хорошее проникновение во все щели и поры;
- экологичность, благодаря природному происхождению и отсутствию добавок, выделяющих в окружающее пространство вредные вещества.

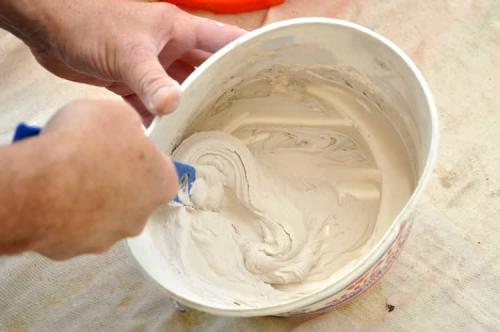

Этапы приготовления гипсового раствора
Быстрое схватывание пластичного материала диктует необходимость его приготовления в количестве, которое можно использовать в короткий период. Этапы изготовления раствора из гипса:
- В посуду наливают необходимое количество воды.
- В воду высыпают порошок тонкой струйкой.
- Состав перемешивают инструментом из дерева, пластика, резины, нержавеющей стали. Не стоит использовать металлические лопатки с ржавчиной. Для изготовления большого количества гипсового раствора используют электродрель со специальной насадкой или строительный миксер. Размешивать состав более одной минуты не рекомендуется, поскольку может начаться процесс расслаивания теста.
- Гипсовые частицы, проходя через слой воды, быстро смачиваются, поэтому уже через минуту будет готово гипсовое тесто, которое сразу же необходимо использовать.
Пропорции компонентов гипсового раствора:
- для получения высокопрочного материала на 1 л воды берут 2 кг порошка ;
- традиционный вариант, позволяющий получать смесь средней пластичности, – 1 л воды и 1,5 кг порошка ;
- для обработки стен и других вертикальных поверхностей делают более жидкий раствор, приготовленный из 1 кг порошка и 1 л воды .
Замедлители пластичной смеси
В некоторых случаях возникает необходимость замедления процесса схватывания гипсового раствора для чего в состав можно ввести следующие компоненты в небольших количествах:
- клеи – костный, мездровый, обойный, ПВА;
- кератиновый замедлитель, изготавливаемый из отходов, которые образуются при переработке рогов и копыт КРС;
- казеинат кальция;
- продукты питания – сахар, молоко;
- вещества, используемые в быту, – стиральный порошок, шампунь, жидкое мыло, жидкость для мытья посуды.
Такие замедлители позволяют продлить время схватывания гипсового раствора до нескольких часов.
Очистка от гипса. Уход за гипсовой лепниной
Гипс – очень красивый материал, но при неправильном уходе элементы декора , изготовленные из него, могут потерять свою привлекательность. Этот материал пористый, поэтому легко впитывает грязь, влагу, копоть и покрывается плесенью. Часто такие украшения покрывают лаками, воском, краской или смесью олеата калия и квасцов. В обработанной лепнине поры как бы закрыты, и ухаживать за такими изделиями легче.
Берегите гипсовые изделия от влаги
Высокая относительная влажность, сырость или контакт с водой могут привести к ряду проблем:
гипс сам по себе слегка растворим в воде, поэтому влага его размягчает, После высыхания такая отделка покрывается трещинами и выглядит непрезентабельно;
арматура, обеспечивающая поддержку структур, уязвима к воздействию влаги. Если каркас лепного изделия изготовлен из стали, металл может разъесть сырость. Именно коррозия становится причиной отпадания кусков гипса.
Методы очистки
Чтобы на украшениях не скапливалась пыль, их надо чаще пылесосить. Для этого можно использовать различные насадки на шланг – большие и маленькие щетки, узкие наконечники — все зависит от особенностей конкретных украшений. Особенно старательно нужно удалять пыль, если в помещении установлены изделия из гипса без защитного слоя. Очистить обычную лепнину не причинив ей вреда, трудно;
Пыль можно удалить с помощью мягкой ткани или щетки, стараясь не повредить поверхность гипса. Использование воды, моющих средств и абразивных материалов сводится к минимуму, ведь этот материал из-за наличия пор способен впитывать в себя вместе с влагой и грязь, которую потом будет очень сложно удалить.
Для устранения загрязнений нужно развести 70 грамм крахмала в 100 мл воды. Затем эту взвесь вливают в горячую воду объемом 900 мл, следя за тем, чтобы клейстер не собирался комочками. После очистки лепнины пылесосом с помощью кисти наносится этот состав, заполняя все неровности. Застывший «клейстер» превращается в пленку, которая «вытягивает» из гипса всю грязь. Через несколько часов поверхность украшений можно повторно почистить, и она станет идеальной.
Для сухого удаления загрязнений применяется также препарат Groomstick, созданный на основе натурального каучука. Этот состав не содержит воды, растворителей или химических добавок. Выпускаются также специальные ластики для очистки гипсовых поверхностей;
Трудновыводимые пятна с лепных украшений удаляют с помощью жидкости для снятия лака или ацетона. От некоторых загрязнений можно избавиться, натерев гипс мелким песком.
За обработанным гипсом, который легко узнать по блестящей поверхности, ухаживать легче, потому что он менее пористый. Его можно мыть обычными бытовыми средствами.
Как защитить поверхность гипса
Иногда комнаты, которых установлена лепнина, бывают слишком влажными, а в некоторых случаях такие элементы устанавливаются вне помещений. В подобных случаях нужно придать гипсовой поверхности водоотталкивающие свойства. С этой целью применяется специальный состав, который «закрывает поры» материала. Для изготовления защитного средства берется 70 гр. мела, 70 гр. отбеленного воска и 420 мл воды. Смесь кипятят несколько раз. Затем получившейся взвесью покрывают лепнину. После высыхания гипсовую поверхность натирают до блеска;
Такой же эффект дает покрытие поверхности лепнины воском, растворенным в уайт-спирите или скипидаре в соотношении 1/10;
Для неокрашенного гипса можно применять раствор цинковых белил, разведенных в столярном клее.
Защитная пленка держится достаточно долго и отлично защищает поверхность украшений. Кроме того, такая обработка придает изделиям блеск и привлекательный внешний вид.
Гипс уксусная кислота. О силиконе и гипсе
Дурная голова рукам покоя не дает. Мне не надо 100 формикариев, надо 7 маленьких, но попробовать ускорить процесс их создания хотелось. Сразу скажу, что в моем случае ускорения достижения общей цели не получилось, получилось быстрее делать последние формикарии. Ускорил я процесс создания гипсовой вставки за счет отливки ее с уже готовыми камерами. Пластилин - хорошо, но одноразово и лепить надо инверсно, а еще он начинает течь, когда гипс нагревается при схватывании. Поэтому, взяв готовую гипсовую вставку, я залил ее камеры силиконом и обложил стеклом. В стекле, напротив камер, предварительно просверлил отверстия, чтобы было куда уходить лишнему силикону. Застыло все быстро, снялось с гипса тоже легко, точность отражения достаточная. На следующий вечер отлил из гипса две вставки. Резать пришлось только проходы между камерами, входные отверстия и камеру увлажнения. Проходы специально не стал копировать, чтобы конечные изделия хоть чем-то друг от друга отличались.
Гипсовая вставка, с которой делал копию в итоге оказалась непригодной. В месте, где ее касался силикон на поверхности выступили белые кристаллы. Такое впечатление, что гипс посыпался и стал пористым. Наружные тонкие стенки покрылись кристаллами и с той стороны, где контакта с силиконом не было, а значит реагент прошел сквозь гипс. Отряхнул гипс щеткой, на следующий день снова были кристаллы. Промыл под водой, потер щеткой, после высыхания снова кристаллы. Не знаю, будет ли видно на
Если я еще помню курс химии, то:
Кристаллы - это скорее всего ацетат кальция.
Силикон содержит уксусную кислоту. Гипс - сульфат кальция. Уксусная кислота слабее серной, а значит гипс не должен реагировать с уксусной кислотой. Мел - карбонат кальция. Угольная кислота слабее уксусной. Отсюда и ацетат кальция, я так думаю. В гипсе был мел .
Делая свой первый формикарий из банки на дно я проложил силиконовую прокладку. Если в первом эта прокладка очень тонкая, то в втором пришлось сделать ее толщиной около 5мм. Второй до сих слегка пахнет уксусом от силикона. Пахнет уже не уксус, а ацетат кальция и, скорее всего для муравьев это будет безвредно, прямого контакта не предполагается.
PSS, интересно, а как на счет формиата кальция в формикарии из гипса с мелом? ;)
1 -
Делал похоже, только по бокам тоже был слой силикона в 1-,15см на стенках.
Кристаллов не было, силикон застыл за сутки (1-3см слой), уксусный запах потом, в готовых плитах, не присутствовал. Мастер-форму разогрел и пропитал парафином из свечки - силикон ровнее ложится и не прилипает к гипсу. (Кстати, к пропитанному парафином гипсу гипс и цемент тоже не прилипают.) Проходы и камеру увлажнения делал сразу. Дырки под трубку и вентиляцию намечал углублениями с двух сторон, пластичности силикона хватает, что-бы нормально вытащить плиту потом.
Точность повторения тоже понравилась.
Гипс г 5, как разводить. Какой гипс нужен?
Для изготовления камня подходит абсолютно любой гипс: алебастр, медицинский, г-6, г-16 и другие. Отличаться гипсы могут цветом (чаще всего это белый или светло-серый оттенок) и прочностью изделия.
Г-6 и Г-16 – это марка гипса. Г-16 более высокомарочный гипс и камень из него получается намного прочнее. Но у нас в Иркутске, он стоит от 850 рублей за 40 кг. Г-6 менее прочный, но и цена адекватная от 250 до 330 рублей за мешок 30 кг. Что выбрать – решать вам.
У меня получался отличный камень из гипса МАГМА Г-6. Главное соблюдать правильные пропорции гипс/вода. К примеру, если развести этот гипс так: 1 кг гипса и 1 литр воды – то камень будет хрупкий. Его можно будет наклеить на стену и ничего с ним не случится, но вот если вы его будете транспортировать, то он, скорее всего, сломается. Если сделать так: 1 кг гипса и 800 мл воды, то крепость заметно вырастит. Если воду еще уменьшить, то еще крепче будет.
Запомните правило: чем меньше воды, тем крепче камень.
Но чем меньше воды, тем быстрее густеет раствор. Поэтому можно только опытным путем определить соотношение гипс/вода и делать так, как удобнее вам.
Существует способ увеличить прочность камня из дешевого гипса. На помощь приходят различные пластификаторы, такие как: фрипласт, свв-500 и другие. Суть их в следующем: в гипс или в воду добавляется небольшое их количество и готовится раствор. Специально уменьшают кол-во воды, чтобы камень стал крепче, а пластификатор не дает гипсу быстро твердеть. Смесь становится более текучая и хорошо заполняет все детали рельефа. Камень получается очень прочным, даже прочнее чем из гипса г-16.
