Приветствую Вас, мои дорогие читатели. Вы попали на страницу строительного блога Александра Александрова в раздел «Рукожопства пост«.

Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Обратите внимание

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Лавочка с профильной трубы — чертеж

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

2. Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

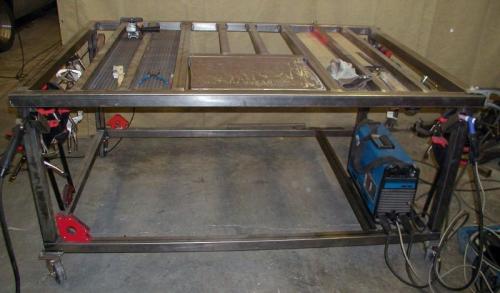

Сварочный стол из профильной трубы своими руками. Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

• любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
• полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

• высота рабочей поверхности от пола 70-85 см;
• размеры рабочей поверхности не менее 80×100 см;
• высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

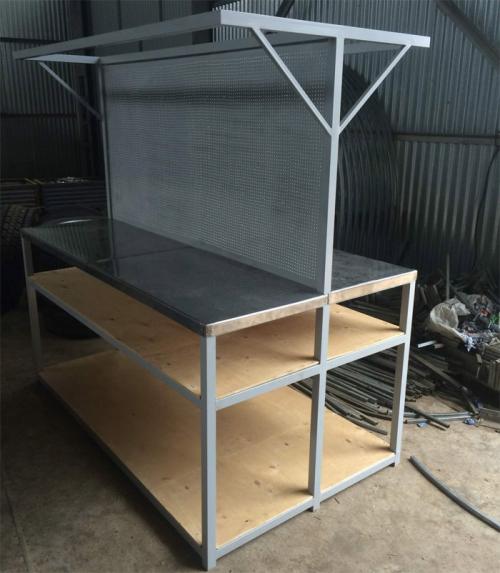

Мебель из профильной трубы своими руками. Профильная труба, как материал для изготовления мебели

Профильные трубы используются не только в промышленности, они нашли свое применение и в частном строительстве. Из профиля изготавливают конструкции малых форм: заборы, лестницы и перила, решетки, каркасы для небольших домов, хозпостройки, навесы и беседки.

Мебель из металлопрофиля также нашла множество поклонников. Материал подходит для дачной и домашней мебели: столов и стульев, кроватей и стеллажей.

Популярность многофункционального металлического профиля обусловлена универсальными свойствами материала:

• Профильная труба — полая, она имеет небольшой вес, поэтому как нельзя лучше подходит для создания легких конструкций. Ее легко перевозить и хранить, она не занимает много места.
• Форма труб с квадратным или прямоугольным сечением придает устойчивость любой мебельной конструкции.
• Ребра жесткости придают любому предмету мебели прочность. Стол из профильных труб не сломается, и не погнется, профили способны выдерживать большую физическую нагрузку.
• Профильная труба имеет невысокую себестоимость, поэтому изделие из нее, выполненное своими руками, не бьет по карману.
• Изделия из металлического профиля долговечны, им не страшны внешние воздействия — температурные, атмосферные, особенно, если трубы покрыть антикоррозийным средством.
• Даже начинающий мастер, имеющий навыки слесарных и столярных работ, способен изготовить простые изделия из металлопрофиля. Для монтажа можно использовать сварочный аппарат или соединять элементы конструкции только с помощью болтов.

Обратите внимание! Затруднение может вызвать лишь изготовление изделий, где требуется выполнить изгиб труб. Для этого понадобится специальный трубогиб, хотя можно использовать и подручные средства, например, песок, чтобы придать трубе нужную форму.

Лавка из профильной трубы своими руками. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Стол из профильной трубы и дерева. Преимущество материала

Неудивительно, что профильные трубы так активно применяются для сооружения дачной и домашней мебели – они обладают рядом неоспоримых и весомых преимуществ.

• Тонкостенные элементы весят немного, поэтому и конечная конструкция обладает незначительным весом.
• Благодаря ребрам жесткости, стол из профильной трубы (или другой предмет мебели) будет очень прочным и выдержит достаточно высокие нагрузки. Из профильных труб можно даже сделать верстак – и он перенесет практически любые работы, для которых вы его будете использовать.
• Очень удачной у мастеров считается и геометрическая форм профильных труб: благодаря прямоугольному или квадратному сечению, они компактны при хранении и транспортировке, легко монтируются и обеспечивают оптимальное соединение с плоскостями. Что, заметим, гарантирует высокую устойчивость конструкции в целом.
• Не может не радовать и относительно невысокая стоимость материала, которая дает возможность сэкономить на деталях без утери в качестве и эстетике.
• Еще одной привлекательной стороной стульев и столов из профильной трубы является простота их монтажа. Элементы можно соединять как с помощью болтов, так и с помощью сварки. Причем для последнего варианта сварочный аппарат закупать или брать в аренду не придется: для обработки профильной трубы довольно бытовой аппаратуры.
• Износостойкость и безразличие к агрессивным воздействиям (температурным перепадам, атмосферным осадкам и пр.) позволяет использовать мебель из профильных труб на открытом воздухе.
• Изделия из этого материала отличаются долговечностью. Даже без дополнительных обработок каркас будет служить несколько десятков лет. А если защитить его от коррозии – то практически вечно.
