Электрокотел для отопления частного дома. Самый экономичный электрокотел – это миф

Электрокотел для отопления частного дома. Самый экономичный электрокотел – это миф

Электричество гораздо проще преобразовать в тепло, чем другие энергоносители – природный газ, твердое топливо, солярку. Приведем 3 простых примера побочного выделения теплоты при использовании электроэнергии:

• обмотки любого работающего электродвигателя всегда нагреваются;
• лампочка (даже светодиодная) вместе со светом выделяет тепло;
• греются даже провода, по которым течет ток.

Заметьте, перечисленное оборудование призвано выполнять свои функции, а не отапливать дом. Двигатель вращает что-либо, лампа светит, проводка снабжает их энергией. Образование излишков теплоты – побочный эффект, возникающий из-за сопротивления указанных элементов.

Спиральный и индукционный нагреватель, преобразовывающий электроэнергию в теплоту с эффективностью 99%

Чтобы преобразовать всю электрическую энергию в тепловую, достаточно создать в цепи участок высокого сопротивления, который сам не разрушится от нагрева. Такой элемент называется электронагревателем. Второй (более сложный) способ получить тепло – создать индукционные вихревые токи Фуко, нагревающие металлический предмет в зоне действия катушки-индуктора.

Важный момент. Независимо от способа преобразования, 98–99% электричества превратится в теплоту. То есть, любой электроотопительный прибор работает с КПД 98–99%, не меньше. Это значит, что самый экономичный электрический котел не существует, все агрегаты одинаково эффективны. Что бы ни утверждали продавцы бытовой техники.

Электрокотел для отопления частного дома своими руками. Как собрать электрокотел своими руками — 3 проверенных варианта конструкций

Мысль о том, как сделать электрокотел своими руками, посетила меня после покупки негазифицированной дачи. Есть 3 достойных модели для изготовления — это ТЭНовые, электродные (или ионные) и индукционные котлы. Все эти варианты я испробовал и теперь расскажу вам о тонкостях самостоятельной сборки этих котлов.

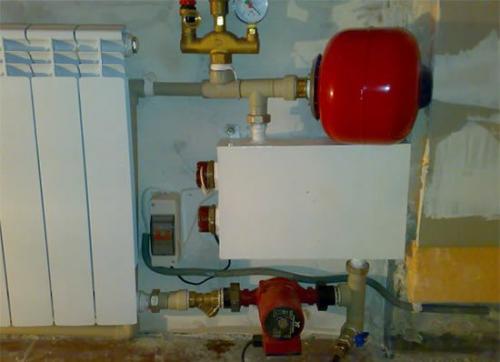

Самодельный электрический котел — это хорошая альтернатива центральному отоплению.

Готовим инструмент

Перед тем как сделать любой электрический котел, нужно позаботиться о хорошем инструменте — это, пожалуй, наиболее слабое место. Собрать сами агрегаты несложно, но, к примеру, без сварочного аппарата это нереально.

Без сварочного аппарата собрать хороший домашний электрокотел не реально.

• — лучше брать инверторный сварочник (цена начинается от 4700 р.);
• — газовым резаком нужно уметь работать, поэтому для домашнего пользования берите плазменные модели (цена от 4300 р.);
• — желательно иметь 2 болгарки, большую под диск 230 мм (цена от 2800 р.) и маленькую под диск 125 мм (цена от 1800 р.);
• .

Вариант №1. Собираем котел на электрических ТЭНах

Электрокотел на ТЭНах можно смело назвать классикой, этот вид нагревателей известен уже более полувека.

Как работает котел на ТЭНах

Принцип работы всех агрегатов, в которых используются ТЭНы, одинаков. Котел, бойлер и даже электрочайник функционируют аналогично: на нагревательный элемент, в данном случае это ТЭН, подается напряжение, ТЭН нагревается и от него нагревается жидкость.

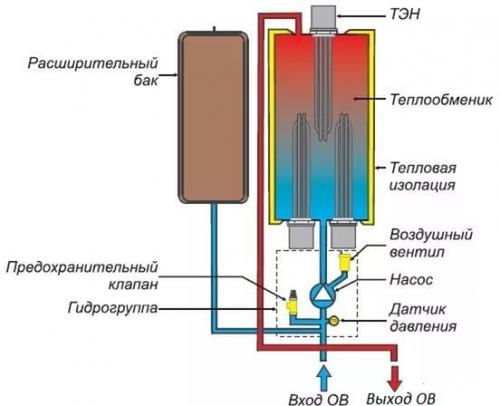

Схема отопительной системы с ТЭНовым котлом.

Достоинства :

• Большой выбор ТЭНов с разной мощностью и конфигурацией;
• Может использоваться в любой жидкостной системе отопления;
• Напряжение подается только на ТЭН, корпус котла изолирован;
• Неприхотлив в обслуживании;
• Легко регулируется при минимуме управляющей автоматики.

Недостатки :

• Высокое энергопотребление, принято считать, что 1 кВт мощности может обогреть 10 м²;
• На ТЭНах активно оседает накипь, в среднем 1 раз в год агрегат нужно чистить;
• ТЭНы не могут работать без жидкости, поэтому желательно устанавливать датчик холостого хода.

Как собрать котел на ТЭНах

От бытовой сети с напряжением в 220 V и частотой 50 герц могут безболезненно работать агрегаты мощностью до 6 кВт, для котлов с более высоким энергопотреблением желательно монтировать отдельный ввод и делать трехфазную разводку.

Рекомендации
	Заглушка под трубу 159 мм, лучше использовать заводскую полусферу толщиной 10 мм, но за неимением можно приварить лист металла толщиной от 8 мм;
	Для изготовления свода котла , в который будут врезаться ТЭНы, я использовал швеллер с толщиной металла 8 мм;
	Муфта ¾ дюйма , эта муфта потом врежется в купол котла. В нее будет вкручиваться сливной вентиль;
	2 дюймовых патрубка на приток и обратку. В большинстве патрубков я нарезал внутреннюю резьбу, но это не принципиально. Если вам легче работать с наружной резьбой, то можете нарезать по-своему.
	Патрубок под врезку перепускного клапана, он нужен для сброса давления;
	Переходники. В них будут вкручиваться ТЭНы, кстати, ТЭНов в этой модели котла предусмотрено 3. На всех переходниках и патрубках резьбу лучше нарезать сразу. Кроме этого в трубу нужно будет еще врезать переходник под термодатчик и приварить держатели для щитка управления, эти элементы я покажу позже.
	Важные моменты . Сразу заготовьте патрубки с такой же резьбой как на ТЭНах, их нужно вкрутить в переходники, когда вы будете вваривать переходники в свод. Иначе при таком диаметре резьбу поведет. Для остальных переходников этого можно не делать.
	Чтобы разметить свод под врезку ТЭНов я наружный диаметр трубы разбил на 6 одинаковых секторов по размеру радиуса, после чего прочертил 3 сектора. Они получились четко под 120º.
	Вырезаем отверстия . Здесь ничего сложного, размечаем и вырезаем плазменным резаком: Под патрубки для ТЭНов отверстия вырезаются по наружному контуру; Для остальных патрубков это не принципиально.
	Привариваем патрубки . Сразу, полностью обваривать патрубки нельзя иначе их поведет. Поэтому сначала мы прихватываем элементы в нескольких точках, дальше проверяем и подравниваем, если нужно (просто постукиваем молотком) и только после этого накладываем сплошной шов. Переходники под ТЭНы должны выглядывать на 10 мм над сводом котла.
	Промежуточная проверка . Как после прихватывания переходников, так и после капитального обваривания нужно вкрутить ТЭНы на свое место и проверить поместятся ли они в корпус котла.
	Сборка . Вырезаем из швеллера площадку под свод; Прорезаем по центру этой площадки отверстие под патрубок для воздушного клапана и привариваем его; Сбоку вырезаем отверстие под патрубок для термодатчика и привариваем патрубок; Зачищаем все болгаркой. Изнутри площадка должна быть ровной, то есть нужно болгаркой все выступы и заусенца срезать. Патрубки под ТЭНы «выглядывают» только с наружной стороны на 10 мм.
	Расположение патрубка под воздушный клапан .
	Готовый котел . Три вкрученных ТЭНа; Патрубок для воздушного клапана; Подача; Патрубок под датчик термостата; Площадка для крепления котла на стену; Обратка; Площадка под панель управления; Патрубок под сливной вентиль.

Самые экономичные электрические котлы. Рейтинг экономичных электрокотлов для отопления частного дома

Электрические котлы отличаются сравнительно небольшим весом и размером и не наносят вреда окружающей среде. Список выпущенных к 2020 году котлов длинный, поэтому сразу определить, насколько хороша модель, бывает затруднительно. Для этого существует рейтинг с лучшими по надежности и качеству моделями.

Топ самых экономичных электрокотлов для частного дома

Степень экономичности устройства зависит от того, сколько потребляет электроэнергии отдельный котел по сравнению с теплоотдачей. Экономичные модели компактны, работают от сети в 220 или 380 В. Их работу обеспечивает обычная вода или антифриз. Представленные в топе модели имеют хорошее соотношение цены и качества и собраны из износостойких материалов.

50 квадратов

Особенность котлов на небольшую площадь заключается в их небольшой тепловой мощности, массе аппарата и компактности. Выбранные в рейтинге модели соответствуют соотношению цены и качества, имеют меньший список недостатков и выдают большую производительность, чем конкуренты, и представлены в списке по возрастанию.

ЭВАН ЭПО 4

Одноконтурная модель электрокотла, которую устанавливают на полу. Пороговая тепловая мощность равна 4 кВт. Легкий котел имеет пульт дистанционного управления, но лишен теплозащитного кожуха.

Преимущества:

• небольшие габариты;
• элементарное управление;
• низкая вероятность поломки;
• невысокая стоимость.

Агрегат содержит трубчатые электронагреватели (ТЭНы) из высококачественной нержавейки. Вероятность перегрева котла исключается благодаря автоматизированному датчику возврата.

MORA-TOP Electra Light

Одноконтурный агрегат, предназначенный для крепления на стене. Тепловая мощность устройства составляет 7,5 кВт, этого хватит для обогрева небольших помещений до 60 кв. м.

На заметку!

Применяется для обогрева частных домов, подходит для квартиры и помещений, выделенных под хозяйство.

Преимущества:

• не создает шума;
• регулировка автоматизирована;
• приятный дизайн;
• система защиты предусматривает любые поломки.

Выпуск воздуха в модели автоматизирован. Оснащена полноценной системой защиты: от перегрева, замерзания, перепадов давления и т. д.

Protherm Скат 6 KR 13

Надежная модель с низкой вероятностью поломки за счет материалов сборки и развитой системы защиты. Тепловая мощность устройства равна 6 кВт. Котел имеет расширительный бак, рассчитанный на 7 л.

Преимущества:

• качественный циркулярный насос;
• развитая система защиты от неисправностей;
• возможность подключить к системе теплого пола.

Модель имеет термометр и дисплей с индикаторами, отображающими показатели прибора. Есть возможность подключить систему внешнего управления для дополнительного комфорта в эксплуатации. Все перечисленные аппараты мало весят, но их параметры безопасности усилены. Зачатую эти модели бережнее расходуют электроэнергию и в быту показывают больший КПД.

На 100 м²

Котлы для средних площадей – до 100 кв. м – более мощные, для их работы требуется больше электроэнергии. Они объемнее котлов для маленьких помещений и в работе могут издавать заметный шум.

Protherm Скат 9 KR 13

Компактный отопительный электроприбор с тепловой мощностью в 9 кВт. Котел подходит для обогрева загородного дома, гаража или квартиры. Может работать отдельно или функционировать как вспомогательный дублирующий агрегат.

Преимущества:

• высокая безопасность эксплуатации;
• возможность подключить к системе «теплый пол»;
• габариты небольшие;
• качественные материалы сборки;
• простота установки и пользования.

Котел имеет элементарные правила монтажа и может быть установлен самостоятельно. Может применяться для нагрева воды для нужд владельца. В работе создает ощутимый шум, а при нестабильности в электросети склонен отключаться.

Protherm Скат 12 KR 13

Небольшая модель с пороговой тепловой мощностью 13 кВт. Это одноконтурный эргономичный электрокотел, использующий 1,5 А на 3 фазы. Имеет простую и понятную систему управления. Котел используют для обогрева бытовых помещений, частных домов.

Преимущества:

• простой монтаж;
• отсутствие шума при работе;
• небольшие размеры;
• надежность.

Котел крепится на стену и может располагаться в жилом помещении, т. к. не производит шума. Можно подключить к системе теплого пола или использовать для нагрева воды для бытовых нужд. Система защиты предусматривает все возможные ситуации.

ЭВАН EXPERT 9

Электрокотел для отопления частного дома высокого класса. При сборке были задействованы прочные теплонагреватели из нержавеющий стали. Прибор можно эксплуатировать в условиях однофазной/трехфазной электрической сети. Пороговая тепловая мощность составляет 9 кВт.

Электрический котел отопления с насосом. Как выбрать подходящую модель с расширительным баком

Выбирая электрический отопительный котел с насосом для своего дома, рекомендуется обращать внимание на следующие критерии:

• Мощность . Влияет на производительность работы ТЭНов в теплообменнике (ее указывают в кВт). Мощность котла характеризует именно нагревательные элементы. В большинстве случаев модели на современном рынке обладают мощностью от 2-3 до 60-70 кВт на ТЕН . Приборами с небольшой мощностью обычно отапливаются небольшие частные дома и дачи. Котлы с показателями более 50 КВт используются в промышленной сфере.
• Вместительность теплового аккумулятора . Благодаря этой емкости достигается существенное повышение экономичности работы котла, потому ее нужно обязательно установить. Величина объема теплового аккумулятора напрямую влияет на эффективность распределения теплоносителя в трубопроводе. Как советуют специалисты, при выборе бака нужно ориентироваться на соотношение 20 л/1 кВт мощности котла.
• Напряжение . В домах с однофазными сетями напряжением 220 В можно использовать котлы до 12 кВт. Если необходим монтаж более мощного прибора, то в таком случае придется прокладывать трехфазную сеть (380 В).
• Сечение коммутационных проводов . По мере возрастания мощности нагревательного оборудования нужно использовать более толстую кабельную проводку, подводящую к системе электричество. Приборы мощностью до 4 кВт можно оснащать кабелями сечением 4 мм², а котлы в 12 кВт однофазного типа подключаются кабелями 16 мм².
