Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

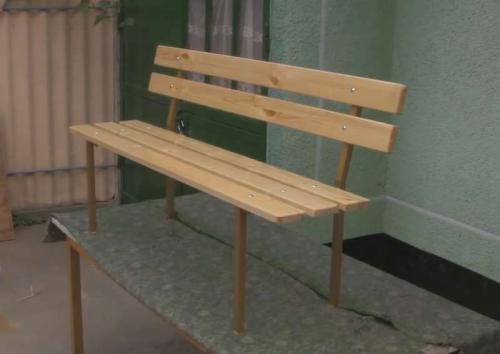

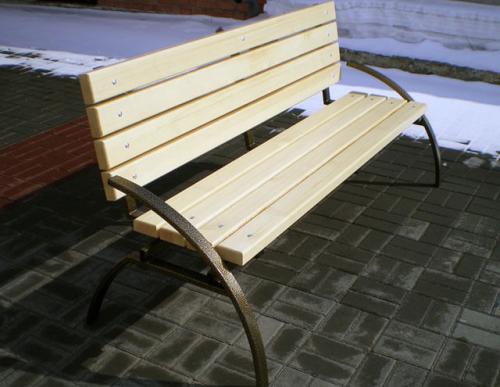

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Лавочка из профильной трубы своими руками с размерами. Делаем своими руками скамью без спинки

Конструкция лавочки без спинки выглядит следующим образом: в качестве опор служат три металлических прямоугольника, соединённых между собой с помощью двух труб, образующих раму сиденья. Для конкретики ниже речь пойдёт об изготовлении скамейки со следующими параметрами: длина – 2,30, ширина – 0,60, высота – 0,45. Единица измерения – метры.

Детали лавочки. Чтобы изготовить такую скамейку из профильной трубы своими руками потребуется продукция трубного проката сечения 30×30 миллиметров. Достаточно будет 11 метров. Из этих труб нарезаются:

1. Шесть отрезков длиной 0,6 м;
2. Ещё 6 отрезков длиной 0,45 м.

Из этих деталей изготавливаются соответственно длинные и короткие части прямоугольных опор.

1. Два отрезка по 2,30 м. Они служат в качестве длинных обрамлений сиденья и крепят опоры.

Далее из досок подготавливаются 8 прямоугольных брусков шириной по 6 сантиметров. Для соединения их с металлическим каркасом понадобятся болты и гайки в количестве 16 штук. Болты крепления следует выбирать со сплющенной округлой шляпкой. Так будет исключено возникновение на одежде дефектов. Как вариант болты можно утопить в деревянные брусья, однако от этого в местах крепежа древесина станет более уязвимой к негативному воздействию влаги.

При помощи сварки можно монтировать только конструкцию из стальных труб

Последовательность действий . Лавочка из профильной трубы собирается своими руками без особых сложностей. Сначала свариваются три прямоугольника-опоры, после чего к ним в свою очередь привариваются две направляющие. Если в качестве таковых  используются дюралюминиевые трубы, то их крепление выполняется исключительно с помощью болтов и шурупов: материал не выдержит сварку.

Выполняя вышеуказанные действия, необходимо помнить, что:

• короткий отрезок любой прямоугольной опоры размещается вертикально, а длинный – горизонтально;
• углы опор должны быть равны 90 градусам. Этот момент необходимо контролировать во время сварки;
• ширина лавочки, равно как и длина могут отличаться от указанных в чертеже размеров. Если длина будет изменена в большую сторону, количество опор придётся увеличить;
• сварив опоры, все швы необходимо зачистить с помощью шлифмашины, после чего загрунтовать;
• после того, как опоры будут соединены трубами обрамления, для прикрепления к ним деревянных брусьев симметрично высверливаются на каждой из них по 8 отверстий;
• каркас скамейки из профильной трубы покрывается антикоррозионной краской;
• доски для сидений предварительно пропитываются морилкой или лакируются;
• прикреплять к каркасу доски сиденья следует в последнюю очередь.

Полезно знать ! Вместо досок можно использовать прямоугольные профильные трубы. В таком случае их просто приваривают  к каркасу, после чего вся созданная конструкция покрывается краской.

Более эстетичный вид будет иметь скамейка из полированных труб

Чтобы придать лавочкам, полностью изготовленным из металла, эстетичность, железные рейки можно поместить в раму из такого же материала. Она скроет острые торцы. Потребуется на это всего 1,20 метра трубы. Такую лавочку можно размещать автономно – в саду или в парке, однако в дождь её рекомендуется помещать под навес или укрывать плёнкой.

Лавочка из профильной трубы чертеж. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Лавочка из профильной трубы на кладбище. Преимущества и недостатки профильной трубы

Профильная труба может иметь различную форму сечения:

• овальную;
• ромбовидную;
• квадратную
• прямоугольную.

Изготавливается она из углеродистой и низколегированной стали, поэтому очень часто применяется как в гражданском, так и в промышленном строительстве. Такая труба легко поддаётся резке, сварке и изгибу. Из неё можно сделать красивую садовую беседку, распашные и откатные ворота, детские качели, карусели, различные виды оград и другие малые архитектурные формы для приусадебного участка. В том числе и скамейку.

Профтруба имеет:

• повышенный уровень устойчивости к большим физическим и механическим нагрузкам;
• довольно приемлемую цену;
• небольшой вес готовой конструкции лавки.

При этом с ней очень легко работать.

Трубы с круглым (овальным) сечением имеют высокую степень устойчивости к механическим нагрузкам, поэтому лучше всего подойдут для изготовления металлической дворовой лавочки. Рекомендуется выбирать тонкостенные трубы толщиной от 1 до 4 мм, так как с ними легче работать в домашних условиях. Стоит материал недорого, а металлическая конструкция получится достаточно лёгкой.

Существенным недостатком такой трубы является её подверженность коррозии, поэтому лавочки необходимо будет регулярно окрашивать масляной, алкидной, эпоксидной или полиуретановой краской с предварительным грунтованием и удалением старого покрытия и появившейся ржавчины. Но если правильно ухаживать за таким изделием, то оно прослужит вам долго.

Чертеж кованой скамейки. Фото (ковка) – скамейки, лавочки

»» Фото (ковка) – скамейки, лавочки

Здесь вы найдете фото кованых лавочек и скамеек, статьи сайта смотрите по ссылке — кованые скамейки .

Особенности и преимущества кованных изделий

Вы замечали, когда мы встречаем кованую мебель, то всегда поневоле задерживаем на ней свой взгляд. При каких бы обстоятельствах это не произошло (просмотр кинофильма, элитный поселок за городом или дружеская пирушка у пылающего камина), что-то такое есть в кованых изделиях.. И не так важно то, какой именно предмет мебели выкован искусными руками кузнеца ! Действительно важны две вещи: чтобы это было сделано мастерски и гармонично вписывалось в окружающий интерьер или экстерьер.

На территории собственного загородного дома можно разместить большое количество современных дизайнерских произведений из металла. Посмотрите на представленные здесь фотографии.

Вход на территорию отлично подчеркнет кованая ограда и въездные ворота с витиеватой калиткой.

В саду можно разместить всевозможные кованые изделия: лавочки, фонтаны и беседки.

Очень облегчает содержание садовой мебели из металла то, что ее достаточно раз в полгода очистить и обработать специальной антикоррозийной патиной. Если хозяин сада – любитель ярких цветов, можно смело экспериментировать с коваными изделиями, разукрашивая их по своему вкусу. Это, кстати, дополнительная защита от коррозии металла.

В интерьере используют массу разнообразной кованой мебели: этажерки и поставки для зонтов, столики и стулья, каминные решетки и порталы. Всего не перечесть.

Общим непреходящим качеством такой мебели остается ее ажурность. Эти предметы быта не перегораживают комнату, как это делают деревянные аналоги. Напротив, они гармонизируют окружающее пространство своими выгнутыми и ажурными линиями, заставляя все вокруг как-будто тихонько звучать. Рождается ощущение гармонии пространства. Вы думаете так же, глядя на эти фотографии?

Выбирая кованые изделия, полагайтесь всецело на свой вкус и советы дизайнера, которому доверяете. Трудно металл испортить обработкой. Достаточно будет осмотреть швы, места соединения деталей. Они должны быть соединены без малейшего зазора и плавно переходить друг в друга.

Скамейка из профиля чертеж. Скамейка из профиля своими руками

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

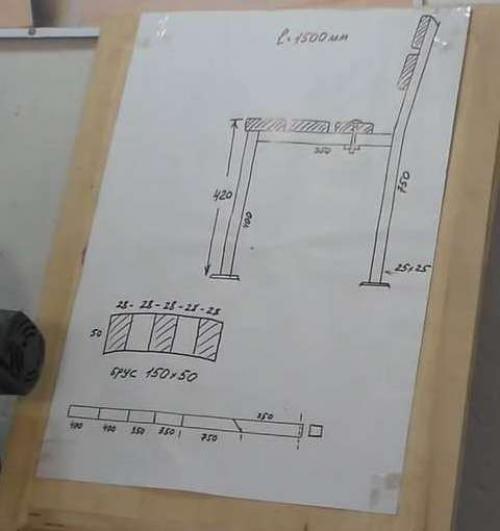

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты .

Длина скамейки 150 см . Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму . Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.
