Твердотопливные котлы длительного горения. Принцип работы котла длительного горения
Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.
На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!
В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?
Устройство котла длительного горения
Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.
После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

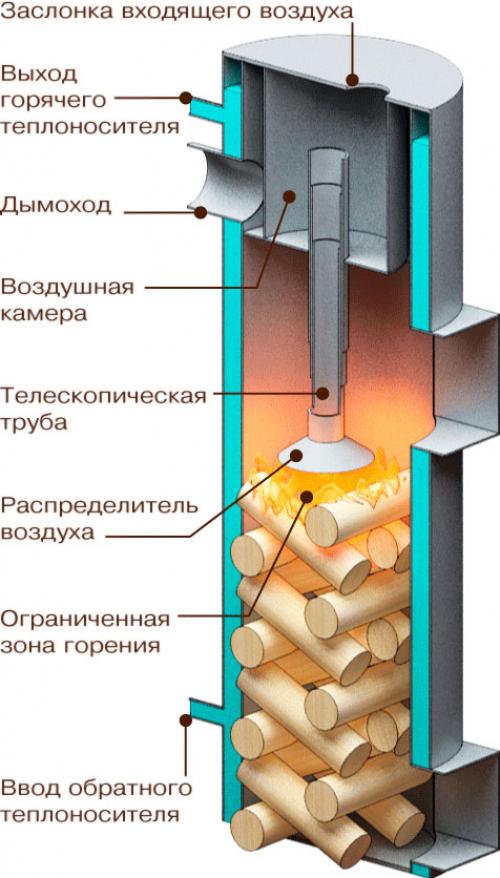

Внутренне устройство котла длительного горения
Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.
Важно . Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.
Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.
Принцип длительного горения
Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.
Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.
Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.
Твердотопливный котел для отопления частного дома, какой лучше выбрать. Самые лучшие твердотопливные котлы
Если вы хотите получить качественный твердотопливный котел, но при этом не желаете тратить крупные суммы на его покупку, эта категория именно для вас. Здесь представлены модели до 20 000 рублей. Как можно догадаться, они не рассчитаны на крупные помещения. Несмотря на это, в данном топе вы найдете долговечные котлы. Большинство изготовлены из металла, имеют неплохой КПД и обладают полезными примочками. Кроме того, при подборе мы уделили особое внимание качеству конструкции и покрытия, опираясь на характеристики аппарата и отзывы покупателей.

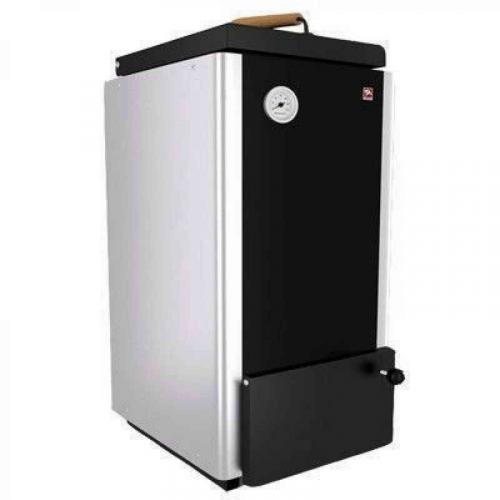

Теплодар Куппер Практик 14
Список с гордостью открывает котел модели «Теплодар Куппер Практик 14». Его тепла хватает на помещения от 90 до 140 квадратных метров. «Теплодар Куппер» выпускает неплохую отопительную технику, которая радует как ценой, так и качеством.
Теплодар Куппер Практик 14 в рейтинге твердотопливных котлов
Эти котлы рассчитаны на эксплуатацию в жилых помещениях. Его универсальная конструкция позволяет применять этот аппарат как в открытых, так и закрытых системах отопления. Явными преимуществами можно назвать компактные размеры, автоматический регулятор тяги, добротный патрубок подачи и наличие блока ТЭН. Покупатели отмечают стабильную работу и хороший материал сборки. Патрубок хорошо защищает от завоздушивания благодаря тому, что находится на верхней поверхности.
Достоинства:
- Блок ТЭН.
- Простота установки.
- Автоматический регулятор.
- Эффективность до 14 квадратных метров.
Недостатки:
- Невысокий КПД.

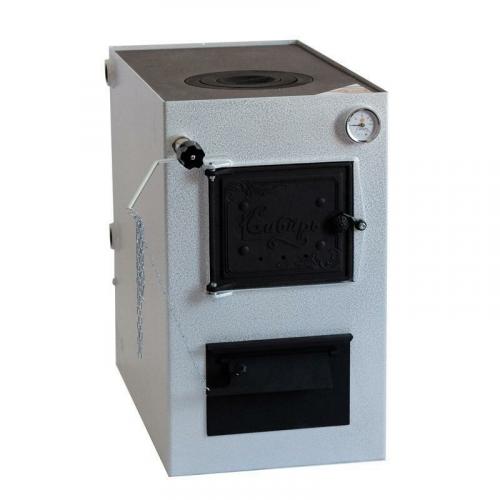

НМК «Сибирь» КВО 15 ТПЭ
Данная модель привлекает не только тем, что сделана из стали, но и эффективностью, и долговечностью. Она может успешно обогревать дома до 100 квадратных метров, с учетом того, что потолки не будут выше 2,5 метров. Также конструкция предусматривает ТЭН-2, который выходит в 3 кВт по мощности.
НМК «Сибирь» КВО 15 ТПЭ в рейтинге твердотопливных котлов
Этого хватит даже для того, чтобы подогреть воду. Вы можете подключать этот котел с любой стороны сети отопления, также есть возможность диагонального присоединения патрубков. Сам принцип работы заключается в отдаче энергии от сгорания топлива воде. Также отдельным плюсом является быстрое нагревание дна, стенок и крышки топки.
Достоинства:
- ТЭН-2.
- Стальные детали.
- Простота использования.
- Подогрев воды.
Недостатки:
- Проблемная установка.
ЭВАН WARMOS TK-9
Данная модель котла напоминает «буржуйку», чем сразу же привлекает взгляд искушенного покупателя. Однако здесь отсутствует автоматика, что является жирным минусом. Чтобы покрыть его, проектировщики добавили мощную печку на 9 кВт. По большей части данный аппарат работает на древесном топливе и угле.
ЭВАН WARMOS TK-9 в рейтинге твердотопливных котлов
Загрузка только фронтальная, что не всем удобно. Вес этой модели приблизительно равен 50 килограммам, а максимальное рабочее давление составляет 2 АТМ. Несмотря на недостатки, многие пользователи положительно отзываются об этой модели, отмечая долговечность и качественные комплектующие. Очень хорошо такой котел встанет в коттедже или загородном доме.
Достоинства:
- Рабочее давление.
- Долговечность.
- Хорошая печка.
- Качественные комплектующие.
Недостатки:
- Отсутствует автоматика.
- Топливо.
- Сохранение экологии.

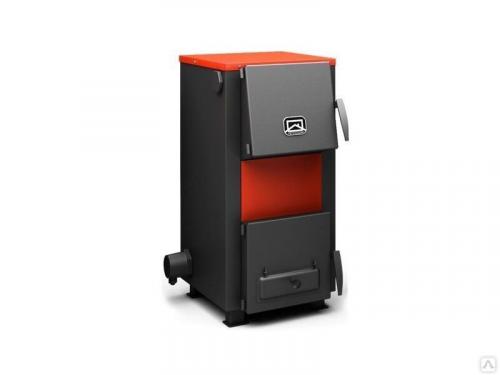

Лемакс Форвард-16
«Лемакс» выпустили свой «Форвард-16», который отлично подойдет для тех, кто желает приобрести себе мощный твердотопливный котел. Сам аппарат имеет 3 модификации: 13,16 и 20 кВт. Такой котел отлично отопит дома и коттеджи, а также здания бытового назначения, при условии, что все имеют хорошую циркуляцию воздуха и систему водяного отопления.
«Лемакс Форвард-16» в рейтинге твердотопливных котлов
В качестве топлива данная модель «употребляет» кокс и уголь. Также можно использовать древесину. По заверениям компании сжигание материала не сильно загрязняет окружающую среду и сохраняет экологию. Отдельно стоит отметить компактные размеры теплообменника, который изготовлен из дорогих материалов. Также присутствует высокое КПД и термостойкое покрытие, что является приятным бонусом за свою цену.
Достоинства:
Котлы длительного горения на дровах загрузка 24 часа своими руками. Виды топлива
Выделяется три главных вида горючих материалов, которые подойдут для подобной печи:
- топливные гранулы из дерева – это отходы промышленности деревообработки (опилки, щепа, труха и т.д.), отделанные специализированным клеем и спрессованные под большим давлением;
- спрессованный в брикеты уголь;
- дрова .
Практически во всех случаях – до 90% — собственно дрова и используются, хотя все более популярными становятся топливные гранулы.
Если вы применяете пиролизный котел на дровах, постарайтесь помещать их вовнутрь исключительно вертикально. Это намного больше делает больше время прогорания.
Есть несколько разных вариантов котлов этого типа. В особенности, производственники рекомендуют модели, которые имеют специализированные дополнения, что по завершению облегчает эксплуатацию печей. Среди таких:
- регулирующиеся двери – предоставляют самый большой КПД;
- электрический нагревательный элемент трубчатого типа, мощностью до 2 кВт – позволят избежать расхолаживания в случае полного перегорания дров;
- контур для быстрого охлаждения камеры – такое аварийное уменьшение температуры обеспечивает большой уровень безопасности котла;
- крутящиеся распылительные устройства – исполняют гарантированное дожигание всех выделяющихся газов. Функция вращения значительно облегчает чистку.
Сегодня котлы тления на дровах, для которых достаточно одной загрузки в 24 часа, пользуются очень большим спросом среди потребителей. На профильном рынке продемонстрировано много моделей, эмитированных разными изготовителями. Рассмотрим самые популярные изделия.
В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.
Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.
За счет чего достигается такая экономичность и эффективность?
Схема работы котла
От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.
Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.
Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.
Самодельный котел длительного горения
Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.
Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.
Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.
Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

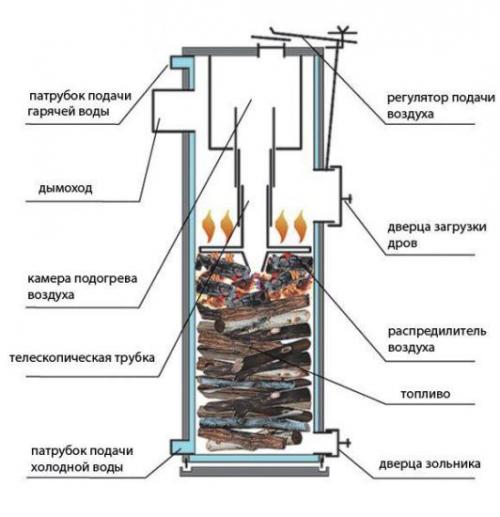

ТТ котел длительного горения (схема)
Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.
Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.
Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.
Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.
Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?
Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.
На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.
Универсальность топлива
Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.
Твёрдотопливные котлы длительного горения загрузка раз в неделю. Одноконтурный твердотопливный котел отопления длительного горения ZOTA Тополь-32ВК 32 кВт
Лучшие твердотопливные котлы отопления 2020: рейтинг моделей с высоким КПД для частного дома (топ-6)
- мощность – 10–32 кВт;
- энергонезависимый;
- надежная конструкция.
Отопительный котел на твердом топливе имеет один контур. Может использоваться для больших помещений, хватает на 310 кв. метров, по объему – 868 куб. м. Аппарат энергонезависимый, но возможна установка ТЭНа для поддержания температуры теплоносителя при неработающей топке.
Камера сгорания открытая, поэтому достаточно стационарного дымохода с диаметром 150 мм без принудительной тяги. Мощность устройства составляет 10–32 кВт, КПД достигает 75%. Стоит агрегат 35200–44100 рублей.
Модель российского производства, что облегчает покупку запасных частей. Гарантия распространяется на 2 года. Допускает установку газовой горелки, но покупать ее нужно отдельно. Монтаж напольный. Теплообменник из стали, литой. Давление в системе может достигать 3 бар. Теплоноситель нагревается до 95 градусов.
Модель имеет габариты 87x44x100,5 см. Ее масса – 143 кг. На одной порции дров или угля может работать 10–12 часов. Очень неплохой котел для дома с несколькими просторными комнатами. Допускается монтаж бойлера косвенного нагрева – в этом случае агрегат будет одновременно греть воду для бытовых нужд.
Пользователи хвалят установку за мощность, приспособленность для дров и угля, надежность, добротную сборку, долговечность, возможность установки ТЭН и газовой горелки. Но устройство нуждается в хорошем дымоходе с широким каналом.
Плюсы:
- мощность – в пределах 10–32 кВт;
- надежный, долговечный;
- добротная сборка;
- на угле и дровах;
- опционально возможна установка ТЭН;
- перевод на газ.
Минусы:
- требуется широкий дымоход;
- КПД – 75%.
Котлы длительного горения на дровах для дома с водяным контуром. Основные преимущества и недостатки твердотопливных котлов с водяным контуром
Высокая производительность и экономичность. Котлы обладают очень высоким коэффициентом полезного качества. После запуска они в полной мере могут прогреть всю систему меньше чем за один час. Конструкция продумана до мелочей, что в свою очередь позволяет максимально использовать выделяемое тепло и при этом свести к минимуму теплопотери. Котел в состоянии отопить полностью весь дом, а не только помещение, в котором он расположен или смежные с ним помещения.
Неоспоримым преимуществом можно также назвать доступную стоимость. Для установки такого обогревательного прибора не нужны специальные справки и разрешение специализированных служб. Это позволяет в свою очередь сэкономить на лишних затратах
При установке важно только позаботиться о качественной вентиляции в помещении и дымоходе, через который будет выводиться отработанный кислород.
Топливо для таких котлов может быть самым разнообразным. Самым доступным вариантом является уголь и древесина
Их стоимость на порядок ниже, чем использование газа.
Внешний вид котлов сегодня может быть самым разнообразным. Сегодня выпускаются варианты, которые стилизованы под камины. С их помощью можно не только обогреть помещение, но и сделать интерьер более оригинальным. Такой камин можно даже использовать в гостиной.
Важным моментом является автономность приборов. Для того чтобы обогреть помещение нет необходимости подключать котел к сети электроэнергии или газу. Это позволяет использовать их даже для обогрева дач где нет газа и линий электричества.
Твердотопливный котел с водяным контуром можно монтировать самостоятельно. Для этой цели не нужно вызывать мастера или иметь специальное оборудование.
Некоторые модели могут сверху быть оборудованы варочной поверхностью. Это позволит приготовить пищу и не использовать при этом другое оборудование. В таком случае котел необходимо устанавливать на кухне.
Есть также некоторые недостатки, о которых стоит знать, перед тем как приобрести такую разновидность отопительного оборудования.
- Для полноценной работы стоит продумать и сделать качественный дымоход.
- Установить такой котел можно только на пол, это обусловлено достаточно большим весом.
- В запасе необходимо иметь достаточное количество полностью сухого топлива. Если это дрова они должны храниться в специальном дровнике чтобы предотвратит их намокание. Другие варианты топлива также стоит хранить в подходящих условиях, чтобы сохранить их высокие качества и возможность их дальнейшего использования.
- Загружать любое топливо необходимо вручную, специальной системы для его подачи нет.
- Для нормальной производительности котел периодически нужно чистить от сажи.
Зная все преимущества и недостатки можно в полной мере оценить работу твердотопливного котла с водяным контуром.
