Декоративные бетонные колонны своими руками. Назначение и виды

Колонны бетонные могут выполнять не только несущую, но и декоративную функцию, являясь открытой опорой для террас, балконов, мостов. В качестве декоративного элемента они используются и в интерьерах.

Они могут отличаться формой сечения — быть квадратными, прямоугольными, круглыми или фигурными, с сечением, изменяющимся по длине. А в зависимости от способа изготовления колонны из бетона подразделяются на сборные и монолитные.

Сборные представляют собой конструкции, изготовленные на заводе и собираемые на месте строительства. Их основные преимущества – скорость монтажа и низкая цена. К недостаткам можно отнести сложность транспортировки и установки, для которых требуется техника.

Сборные конструкции оснащены элементами для крепления к стенам и перекрытиям

Монолитная бетонная колонна полностью изготавливается на месте строительства путем заливки бетона в формы с армированием. Достоинство этого метода заключается в возможности изготовления более качественного и надежного конструктивного элемента. А главный недостаток – трудоемкость процесса и долгий период застывания бетонной смеси до набора требуемой прочности.

Строительство монолитного дома

Метод заливки используется как в промышленном и гражданском, так и в частном строительстве. При этом необходимо руководствоваться требованиями СНиП на бетонирование колонн.

Для справки. В первую очередь это СНиП 3.03.01-87 «Несущие и ограждающие конструкции». А также ГОСТ 26633—91. Бетоны тяжелые и мелкозернистые и ГОСТ 7473—94. Смеси бетонные.

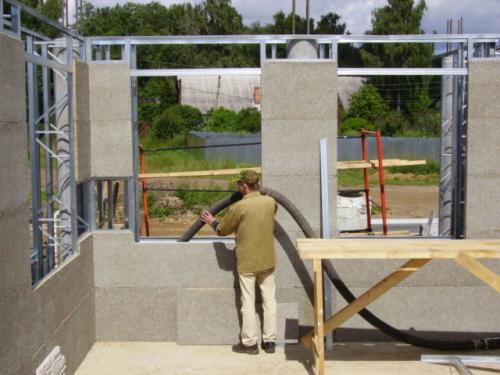

Дом из бетонных колонн. Особенности сооружения каркасно-монолитного здания

Бетонный каркас частного дома является главной особенностью монолитно-каркасного строения. Железобетонные колонны, обладающие высокой жесткостью, размещаются в максимально нагруженных участках. Колонны связывают элементы перекрытия, монолитное фундаментное основание и стены в общий силовой контур.

Монолитно-каркасное здание состоит из следующих элементов:

фундаментной основы, выполненной в виде мощной железобетонной плиты или армированной бетонной ленты;
бетонных колонн, соединяющих между собой фундаментную базу и плиты перекрытия;
пространственного арматурного каркаса, изготовленного из прочной стальной арматуры.

Стены в зданиях монолитного типа значительно тоньше, чем в кирпичных и блочных строениях. Это позволяет увеличить площадь жилого пространства. При необходимости обеспечить дополнительную теплоизоляцию, допускается выполнять стены и элементы перекрытия многослойными. При этом внутренний слой несложно утеплить теплой керамикой или другими материалами.

Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

Сооружение железобетонного каркаса выполняется с помощью следующих типов опалубки:

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;

Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

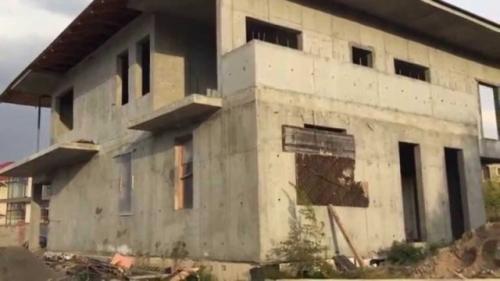

Полученный после бетонирования каркас строения, состоящий из железобетонных колонн и бетонного перекрытия, не создает ощущение громоздкости. Здание воспринимается как легкая пространственная конструкция. Расстояние между несущими колоннами составляет до 10 м. Готовый железобетонный каркас подлежит теплоизоляции и декоративной облицовке.

Колонны при строительстве дома. Устройство армопояса и колонн в доме из газобетона

Добрый день

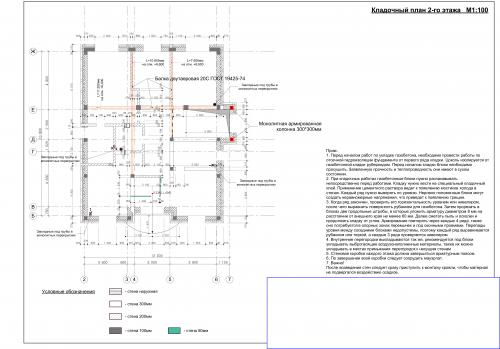

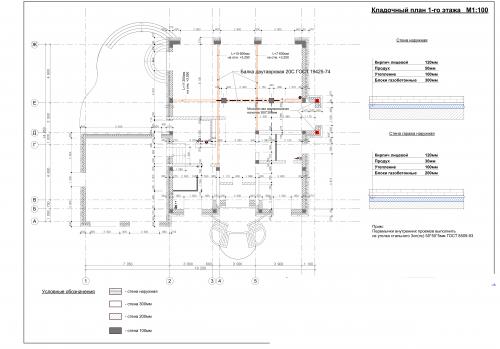

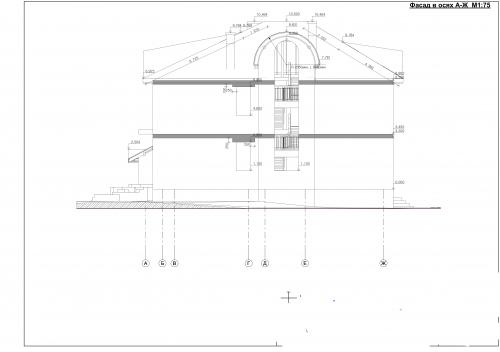

Изначально никак не могли определиться с проектом, но было четкое понимание планировки внутри. Мы ее начертили сами и чтобы не терять время (а уже был сентябрь) решили залить фундамент под зиму. Делали фундамент свайно-ростверковый. Сваи 2700х400(D), ростверк ширина 600, высота 900, сверху плита 200. Все армировано 14 арматурой (шаг 220). Почва песок, болотистая местность. Вода очень близко.

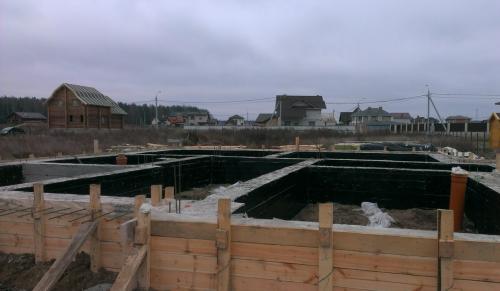

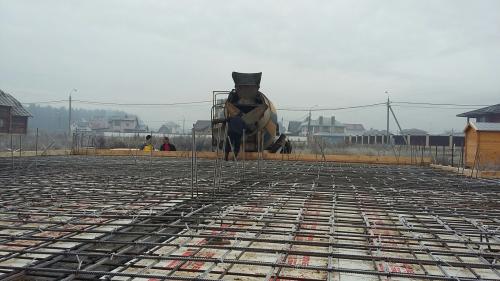

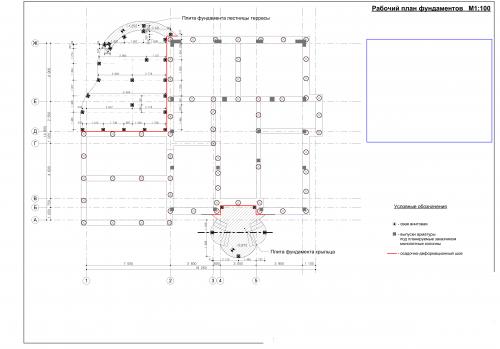

Понимали, что дом тяжелый и с большим пролетом решили, что лучше сделать монолитно-каркасную технологию. Поэтому из плиты выпустили арматуру под будущие колонны в тех местах, где нам показалось это логичным.

Изначально думали просто положить монолитную плиту на колонны между первым и вторым этажами, пространство заложить газобетоном. А второй этаж сделать целиком из газобетона. Потом было принято решение о мансардном (3ем) этаже также с монолитным перекрытием между 2 и3 этажами - 170мм.Поэтому возникли сомнения по нагрузкам и мы решили обратиться к архитектору.

Архитектора смутил факт, что колонны не во всех местах совпадают со сваями фундамента, большой пролет и наличие двух плит. Поэтому в проекте она оставила наши предполагаемые монолитные колонны на первом этаже, а также добавила на втором этаже в тех же местах. К тому же она сделала армопояс по всем стенам (кроме перегородок) и двутавровые балки 200мм. Стены у нас газобетон D500 300мм, +100 минвата +120мм облицовочный кирпич.

Необходимость армопояса архитектор оправдала тем, что количество свай в фундаменте возможно недостаточно, также монолитные колонны располагаются не четко над сваями и что армопояс поможет распределить нагрузки грамотно и на колонны и на несущие стены. И что только в таком случае она может гарантировать, что все выстоит и выдержит.

Но у нас все-таки остались сомнения: не будет ли совмещение двух технологий конфликтовать между собой? И действительно ли армопояс поможет именно распределить нагрузки, а не создаст лишние проблемы (все-таки несущая способность колонн отличается от газобетона)?

Планируется, что изначально соберем стены из газобетона, а в них уже зальем колонны.

Получается, что мы заливаем колонны до уровня высоты стен, а потом и на колонны и на стены делаем единый армопояс? Или лучше вообще залить за один раз и колонны и армопояс?

Второй вариант кажется удобнее ( не знаю лучше или нет), но тут момент с двутаврами, которые лежат на разной высоте.

Очень будем благодарны рекомендациям.

Колонны монолитные железобетонные. Виды изделий

По типу сечения железобетонные колонны могут быть круглыми, прямоугольными, квадратными. По технологии производства выделяют монолитные колонны, которые создают прямо на строительном объекте путем заливки бетона в опалубку с каркасом, и сборные опоры (их производят на заводе и уже готовыми поставляют на объект). По положению в здании колонны могут быть расположенными на фасаде, в крайнем/среднем ряду, установленными в качестве декоративного элемента.

По назначению колонны могут быть стыковыми и бесстыковыми. Опоры без стыков используют для возведения зданий с одним этажом. Для многоэтажных конструкций появляется необходимость монтажа нескольких колонн друг на друга, что осуществляется с использованием стыковых колонн нижнего, среднего, верхнего ярусов.

Опоры могут быть сконструированы с выступающими консолями высотой 15, 20 сантиметров. Они призваны держать уровни перекрытий между этажами. Есть колонны и бесконсольные.

Самые востребованные на сегодняшний день – ЖБИ колонны для двухэтажных сооружений. Их вес составляет около 3500 килограммов, длина равна 8.4 метрам.

Монолитная железобетонная колонна. Обустройство

На дне ямы должна быть обустроена подушка из гравия – она принимает немного нагрузки. Гладкие боковые поверхности конструкции смазывают битумом, мастикой или солидолом для снижения негативного воздействия грунта. Вокруг здания выполняют утепленную отмостку. Эти дополнительные меры необходимы для уменьшения воздействия грунта на основание.

Выбор размеров столбов зависит от применяемых материалов согласно сметной разработке. Учитываются ГОСТ и ГЭСН для каменной укладки, бута, бутобена, монолитного железобетона. Размеры столбов должны быть больше стены на 10 см. Чтобы фундамент мог выдержать, стена должна быть на середине опорной конструкции и выступать по бокам на 5 см и больше.

Стройку начинают с расчистки земельного участка. Далее выполняется разметка. Если решено построить бюджетный столбчатый фундамент своими руками, то лучше делать в конструкции горизонтальный уровень.

Для этой цели используется отвес или профессиональный инструмент. Плодородный слой почвы удаляется. Разметка выполняется по периметру, после чего устанавливают обноску. Она представляет прибитые на столбы планки.

Далее с помощью шнура обозначают ширину и периметр.

Монтаж плитного фундамента:

Начинается с устройства песчано-гравийной подушки. На дно ямы ссыпают гравий или щебень и трамбуют его.

Далее на щебёнку насыпают песок. Его следует поливать и трамбовать. Для этого используется длинный шест. Слой подушки должен позволить выйти на заданную в проекте глубину закладки монолитного основания.

При строительстве монолитного столба ставится опалубка и арматурное крепление. В качестве опалубки можно применять трубы, деревянные доски, рулоны рубероида. Надёжная конструкция опалубки сумеет выдержать раствор. Деревянная опалубка выполняется из любой древесины. Влажность пиломатериала не должна превышать 25%. Под столбчатое основание специалисты рекомендуют использовать деревянную опалубку, а не металлическую. В строительстве также применяются древесно-опилочные плиты, водоупорная фанера. Дерево имеет лучшее сцепление с бетоном и легче, чем металл.

Чтобы армировать конструкцию, применяются прутья с диаметром 15 мм. Их связывают в единую конструкцию. В некоторых случаях каркас приваривается. От элементов арматуры до краёв опалубки расстояние должно составлять около 5 см. Арматура не должна плотно прилегать к опалубке, иначе она заржавеет.

Приготовление раствора осуществляется с учётом уровня грунтовых водных потоков. Все столбы выгоняются по одному уровню. Для заливки используют такие растворы: цемент+песок, цемент+известковое тесто+песок, цемент+глиняное тесло+песок.

Чтобы предотвратить подсос влаги из почвы обязательно укладывают гидроизоляцию, учитывая нормативы ГЭСН. Подача бетона осуществляется слоями. Далее обустраивается ростверк – монолитная железобетонная рандбалка. Монолитный пояс должен иметь нужную жёсткость и быть достаточно устойчивым к воздействию здания и грунта.

Чтобы правильно обустроить пояс фундамента, применяются перемычки. Их соединяют между собой – монтажные петли связывают проволокой или сваркой.

По верху перемычек фиксируют опалубку, устанавливают металлический каркас. Далее заливается смесь из бетона.

Вся поверхность из бетонной смеси выравнивается и закрывается гидроизоляцией. Подобная мера предохраняет всю конструкцию от воздействия атмосферных осадков. Как только сооружение наберёт необходимую прочность, монтируются плиты перекрытия.

Бетонирование колонн. Технология бетонирования стен и колонн.

⇐ Предыдущая Стр 13 из 21 Следующая ⇒

При бетонировании конструкций колонн и стен максимальная высота участка, бетонируемого без перерыва, составляет для колонн 5 м, а при размере сторон сечения менее 40 см и в любых колоннах с перекрывающимися хомутами — 2 м; для стен и перегородок— 3 м, а при толщине менее 15 см—2 м. При высоте конструкций вышеуказанных значений и бетонируемых без рабочих швов следует устраивать перерывы длительностью от 40 мин до 2 ч для осадки смеси. При бетонировании высоких колонн смесь подают через концевые рукава бетоноводов или через специальные окна в опалубке. Возможна установка только трех сторон вертикальной опалубки, четвертую сторону устанавливают отдельными элементами высотой, равной высоте яруса бетонирования колонны. При бетонировании стен в вертикально скользящей опалубке необходимо выполнять следующие правила:
при начале бетонирования опалубку в течение 2,5…3,5 ч заполняют в два-три слоя на половину высоты, после чего, поднимая опалубку, проверяют на участках выходящей из-под опалубки стены отсутствие оплывов (из-за недостаточной прочности бетона) и срывов (из-за повышенного сцепления бетона с опалубкой). В дальнейшем освидетельствование проводят по высоте участков не более 10 м с необходимой корректировкой, результаты освидетельствования заносят в журнал производства работ;
уплотнять смесь начинают немедленно после ее укладки; особо тщательно ее уплотняют у опалубки, что способствует получению качественной поверхности и плотности защитного слоя бетона. Во избежание деформации опалубки не следует проводить одновременное вибрирование смеси несколькими вибраторами в пределах захватки между домкратными рамами; смесь укладывают непрерывно. В случае вынужденных перерывов во избежание сцепления бетона с опалубкой последнюю следует поднимать медленно. Перерывы между подъемами опалубки должны быть не более 8 мин;
укладку ведут равномерными слоями толщиной не более 25 см, а при толщине стен менее 20 см — слоями не более 20 см. Каждый последующий слой укладывают после окончания укладки предыдущего, но до начала его схватывания, время укладки слоя — не более 6 ч. Верхний уровень смеси должен быть ниже на 6 см верха щитов опалубки;
поднимать опалубку можно после ее заполнения бетонной смесью по всему периметру бетонируемой конструкции на одинаковую высоту. Не допускается начинать укладку последующего слоя бетонной смеси, если не окончена полностью укладка предыдущего слоя.

Можно ли заливать колонны частями. Бетонирование колонн

Бетонирование колонн

Колонна представляет собой несущее инженерное сооружение, которое кроме практической функции, выполняет также и декоративное предназначение. На сегодняшнее время колонны для обеспечения вертикальной жёсткости здания, могут быть изготовлены из металла или железобетона.

В свою очередь железобетонные конструкции, получили наибольшее распространение в связи с различного рода преимуществами. По этой причине, при изготовлении колонн своими руками, наибольшее предпочтение отдаётся изделиям из бетона. О том, как производится бетонирование колонн и будет рассказано ниже.

Бетонирование колонн

Следует сразу сказать, что изготовление бетонных колонн своими руками процесс трудоёмкий и затратный, как в физическом плане, так и в финансовом. Перед тем как начать делатьследует максимально изучить соответствующую технологию, посмотреть

Затем потребуется определиться с формой будущей колонны, поскольку она может быть: круглой, прямоугольной, либо же квадратной. Из инструментов, для изготовления колонн, в первую очередь понадобятся:

Строительный уровень;
Отвес;
Молоток и ножовка по дереву;
Болгарка;
Рулетка;
Бетоносмеситель;
Лопаты и другие приспособления для работы с раствором.

Из материалов нужны будут:

Доски для изготовления опалубки;
Арматура (12мм) или металлическая сетка;
Вязальная проволока;
Анкерные болты;
Хомуты.

Строительство колонны своими руками делится на такие этапы — армирование, установка опалубки и бетонирование собранной конструкции. Рассмотрим каждый из вышеперечисленных этапов по порядку.

Заливка бетонных колонн своими руками

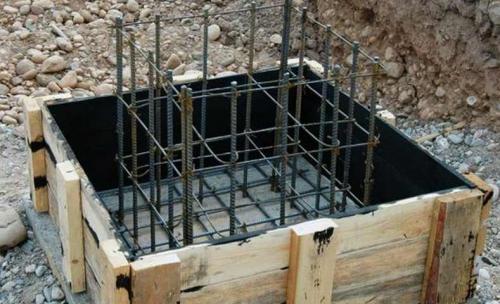

Для армирования ЖБИ колонн используется арматура не менее 12 мм. Ещё перед началом сборки опалубки, собирается металлокаркас по форме квадрата, состоящий из четырёх основных прутьев по углам. Если колонна будет иметь высоту более чем 3 метра, то обязательно делаются через каждые два метра специальные отмостки.

Когда колонна имеет небольшую высоту, то металлокаркас может быть установлен в предварительно собранном виде, сразу же в опалубку, после её монтажа. Друг с другом арматура скрепляется либо вязальной проволокой, либо же специальными хомутами, предназначенными для этих целей.

Опалубка для бетонирования колонн, как правило, собирается из досок, по предварительно вымеренным внутренним размерам. Следует учитывать большую нагрузку на опалубку при заливке бетоном, поэтому раскреплять доски при её сборке требуется очень тщательно.

Обязательно с боков собранной опалубки, перед заливкой её бетонным раствором, следует установить откосные опоры. Если колонна будет иметь большую высоту, то её наращивание производится во время заливки бетоном, и также с обязательным монтажом откосных распорок.

Бетон для заливки колонн используется не такой, как например, при строительстве монолитного фундамента. Основным его параметром в данном случае является подвижность. Для большинства колонн применяется бетонный раствор с подвижностью П2, а при заливке густоармированных, используется бетон с подвижностью не менее чем П4.

Важным процессом при бетонировании колонн является утрамбовка бетонной смеси, которая производится таким специализированным оборудованием как глубинные и наружные насосы. При изготовлении же бетонных колонн своими руками, избавиться от воздушных пробок в бетоне позволяет простукивание стен опалубки молотком.

В процессе бетонирования колонн, всё время необходимо следить за тем, не сместился ли металлокаркас внутри установленной опалубки. При необходимости следует корректировать его месторасположение строго вертикально и по её центру.

Бетон для заливки колонн своими руками состоит из цемента марки не ниже чем М400, песка и гравия. Если же говорить о его пропорциях, то выглядят они следующим образом — на 1 часть цемента, требуется 1 часть песка и 4 части гравия.
