Функциональные особенности мебели ценятся наравне с их практичностью и долговечностью. Все изделия разделяют на две большие группы:

• скамейки, используемые исключительно для сидения;
• скамейки многофункционального назначения (изделие может выполнять несколько функций – быть скамейкой, качалкой или столиком).

Скамейка со спинкой, изготовленная из бревен и досок

Полезный совет! Используйте необычную конструкцию скамейки-трансформера, чтобы экономно расходовать место в саду. Ее легко можно преобразовать в столик для письма или приема пищи на свежем воздухе.

Многие владельцы приусадебных участков устанавливают лавочки-качели. Для их создания используются материалы разного типа, а самим конструкциям можно придать интересную форму. Чтобы такой лавочкой было удобно пользоваться, обязательно нужно соорудить поверх нее навес. Он обеспечит защиту от солнца и осадков.

Лавочка-качели – отличный вариант садовой мебели

Популярны для изготовления своими руками скамейки со спинкой, имеющие стационарный тип размещения. Чаще всего их делают из бетона или кирпича, а под установку подбирается специальное место. Подобные изделия не боятся влияния солнца и влаги.

Существуют лавочки складного типа с небольшими габаритами и мобильной конструкцией. Они пригодятся, если дачный участок используется редко. На время отсутствия владельцев складные лавочки убираются в гараж на хранение или в дом.

Чертежи скамейки со спинкой. Инструкция по изготовлению лавочки со спинкой (скамейки)

Вне зависимости от конкретных габаритов скамьи, порядок его изготовления остается неизменным. Рассмотрим его поэтапно.

Этап 1: подготовка инструментов и материалов

Чтобы сделать скамейку на 3 человека длиной 150 см, шириной 45 см и высотой 40 см, необходимо подготовить:

• деревянные доски (150х14 см, толщиной 4 см) – 3 заготовки для сиденья и 2 для спинки;
• 2 заготовки, выполняющие функции опор и держателей для спинки (высотой 72 см, шириной 14 см, толщиной 4 см);
• 2 заготовки для передних опор скамьи (длиной 36 см, высотой 14 см, толщиной 4 см);
• 5 бруса для усиления конструкции скамейки (4 шт. – 7х4 см, длиной по 55 см и 1 шт. – 2х2 см, длиной 120 см);
• карандаш, уровень с линейкой, рулетка;
• электрический лобзик для раскроя древесины (или пила, болгарка с диском по дереву);
• электрорубанок для шлифовки поверхностей досок, наждачная бумага;
• грунтовка, лак и кисть.

Пример чертежа, который вмещает в себя все перечисленные элементы и их размеры, представлен ниже:

Этап 2: выбор способа соединения

Сборка конструкции зависит от того, какие крепежные элементы планируется использовать для этого:

• саморезы по дереву;
• мебельные болты, гайки, шайбы;
• гвозди;
• деревянные шканты + столярный клей.

При выборе способа соединения элементов деревянной конструкции нужно учитывать, какую нагрузку она должна будет выдерживать.

При использовании болтов потребуется подготовить также дрель и сверло, диаметр которого несколько больше сечения выбранных болтов. Благодаря этому они смогут легко войти в подготовленные для них отверстия. Если диаметр отверстия будет больше, чем диаметр шляпки болта и гайки, то можно воспользоваться шайбами.

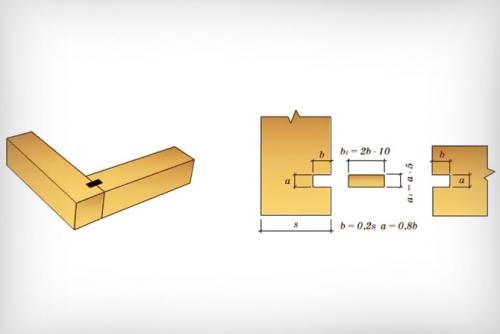

Если правильно использовать шканты и в достаточном количестве, то конструкция будет крепкой:

Для сверления одинаковых по глубине отверстий под шкант следует нанести краской пометку на сверло, чтобы знать, до какой глубины можно сверлу входить в древесину. Но помните, что отверстие под шкант не должно быть сквозным, а значит помечать сверло нужно несколькими цветами (для каждой толщины детали будет своя цветовая пометка).

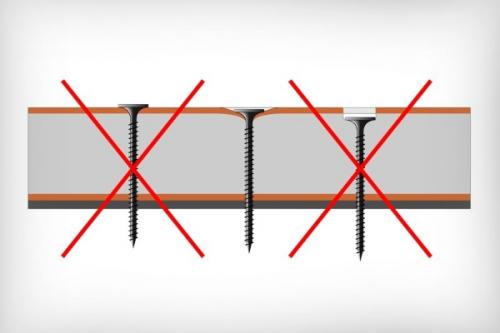

В нашем примере для соединения деталей скамьи будут применяться саморезы. Их шляпки при вкручивании нужно слегка утапливать:

Саморез должен входить под прямым углом к поверхности, в которую он вкручивается.

Этап 3: сборка элементов скамейки

Конструкция собирается в такой последовательности:

1. Если нет досок нужных размеров, раскроить древесину на заготовки, используя электролобзик или торцовочную пилу. Каждый полученный элемент тщательно обработать, а заготовки для спинки и сиденья отшлифовывать. По торцам досок пройтись электрорубанком, в идеале придавая им закругленную форму.
2. На полученных деталях провести необходимые измерения и отметить карандашом те места, в которых будут находиться крепежные элементы. В этих местах просверлить отверстия, ориентируясь на чертежи скамьи.
3. Длинным задним опорам скамьи, которые также выступают каркасом для спинки, придать правильный угол наклона. Для этого на 2 деревянных заготовках длиной 72 см нанести разметку. Прежде всего, отметить высоту скамейки – 36 см. Этот участок доски не нужно обрабатывать. На остальном отрезке надо сделать срез в 10-20°. На второй ножке сделать такой же срез, иначе скамейка получится перекошенной.

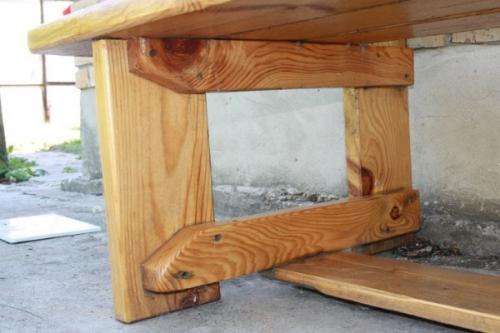

4. Собрать ножки конструкции, выдержав между передними и задними элементами «окно» в 29 см. Соединять их брусом, который нужно раскраивать на всю ширину скамьи (55 см). По возможности стоит сделать двойную обвязку – сверху и снизу:

5. Подготовленные 2 боковины соединить между собой с помощью досок, предназначенных для сидения. Их можно прикрутить к верхним брусьям обвязки саморезами или прочими крепежными элементами. Если используются болты, то для большей эстетичности скамьи их можно маскировать – перед началом соединения в местах прохождения болтов с помощью специальной коронки высверлить небольшие углубления.
   За счет этого при сборке изделия шайбы погрузятся в подготовленные под них ниши, которые в дальнейшем надо закрыть смесью из клея ПВА и мелкой древесной стружки. Альтернативный вариант – вырезать из дерева округлые элементы, которыми можно будет закрыть отверстия.

   Между досками сиденья нужно оставлять равные по размеру зазоры (1-2 см). Они будут способствовать циркуляции воздуха и отводу влаги.

6. Для усиления конструкции с помощью брусьев по ножкам можно сделать нижнюю обвязку. 2 заготовки длиной 150 см следует прикрутить к передним и задним опорам. При нехватке пиломатериала можно 1 поперечину прикрепить к нижним брусьям обвязки.

Скамейки из металла и дерева. Из металла и дерева

Мало кто будет у себя на даче ставить полностью металлические скамейки. Они, конечно, могут быть очень красивыми, но летом разогреваются до неимоверных температур, а чуть похолодает — на них не сесть, так как слишком холодные. Этих недостатков лишены скамейки из металла и дерева. Ножки и несущую конструкцию делают из металла, а сиденье и спинку (если есть) — из дерева. Причем тоже есть интересные лавочки в современном дизайне.

Скамейка из профильной трубы

Из профиля сварены прямоугольники, к боковым стенкам приварены перемычки, на которые опираются доски сиденья. Просто, стильно, надежно, функционально.

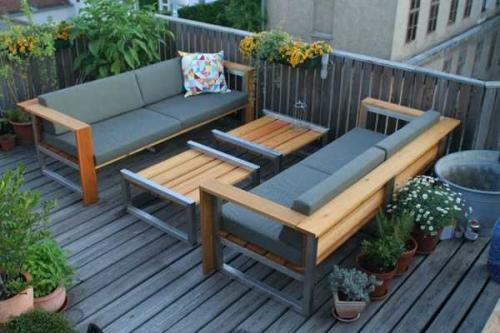

В более усовершенствованном виде — с подлокотниками, спинкой, мягкими подушками на сиденье такая конструкция может выглядеть так, как на фото. Широкое сиденье превращает лавочку в диван, а комфорта добавляют подушки — обтянутый тканью мебельный поролон. В том же стиле сделаны и столики — рама из профтрубы и столешница из досок.

Один важный момент: если делаете сиденье или столешницу из нескольких прилегающих элементов, их не нужно стыковать впритык. Между соседними досками/брусками должен оставаться зазор в 3-4 мм. Древесина то разбухает, то усыхает. Чтобы при этих процессах поверхность оставалась относительно ровной, необходим зазор.

Стильные лавки из металла и дерева

Если необходимы более плавные линии — для семей с детьми — можно трубы согнуть и сделать садовые скамейки и стол со скругленными гранями. Эта садовая мебель совершенно безопасна. Обычную круглую или профтрубу изгибают, оставляя по бокам в форме буквы «П» с широкой спинкой. Длина этой спинки и есть длина лавочки. Для стола габариты делают чуть больше: ножки и и спинка длиннее.

Стол и скамейка из трубы и досок

Делают по две одинаковые заготовки на стол и скамейку. Далее нарезают доски одинаковой длинны. Для сиденья  около 40 см, для столешницы не менее 55 см. Крепят к трубам мебельными болтами с плоской шляпкой. Чтобы шляпки не торчали, под них засверливают отверстие чуть большего диаметра.

О б основах планирования участка читайте тут , а чем его можно украсить — в этой статье.

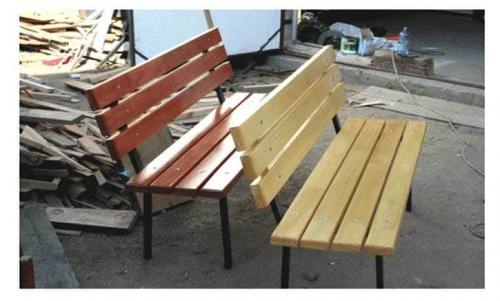

Скамейка из металла своими руками: Фото

Технология сборки скамейки проста: поэтапно при помощи сварки изготавливается металлический каркас, а затем на него болтами крепятся древесные бруски. Брус предварительно строгают, шлифуют, красят или просто покрывают лаком.

Профильная труба отличается от простой (круглой) сечением: прямоугольником, либо квадратом. Профили массово используют как в народном, так и в частном хозяйствах (основы лёгких построек и торговых ларьков, тенты для автомашин, парковые и дачные качели, веранды, заборы, калитки и ворота, садовые лавочки). Данный материал содержит описание и фото —

Материалы и инструмент

Мы рассмотрим наиболее простую и недорогую конструкцию.

Для её создания в обязательном порядке нам понадобятся перечисленные ниже инструменты и материалы.

Профиль трубы, болты с круглой головкой, и деревянные бруски, пригодится и простейший станок для изгиба труб (см.).

1. Профиль-25х25.
2. Брус 40х80 – сиденье.
3. Брус 20х60 спинка.
4. Сварочный инвертор, электроды Ф3.
5. Углы шлифовальная машинка (болгарка), пила.
6. Электродрель с полировальным кругом, полукруглый и плоский напильники.
7. Слесарный угол, уровень и рулетка.
8. Рубанок.
9. Кисти, краска по металлу.
10. Краска по древесине, светлый лак.
11. Болт с закругленной шляпкой, шайба и гайка.
12. Пассатижи, слесарный молоток.

Основной чертеж и изготовление деталей

Изготовление скамейки из квадратного профиля не требует больших расходов на материал и значительных затрат по времени.

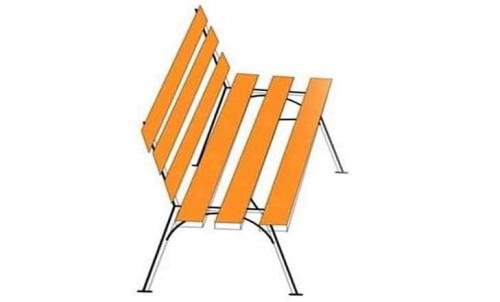

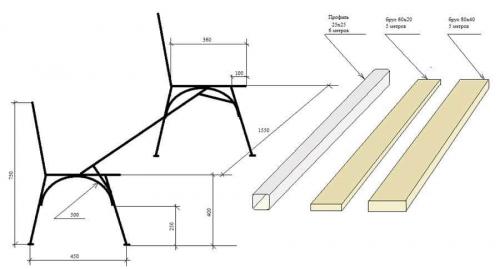

Ниже изображены чертежи – эскизы, скамейки из бруса и профиля.

Чтобы изготовить такую лавочку, потребуется 6 метров профиля — 20х25 или 25х25 мм, а также бруски для нижней части скамьи — 40 мм и бруски на спинку — 20 мм, по 5 метров.

Из металлической трубы нужно изготовить каркас.

• 1 Профиль — трубу — 1500 мм (горизонтальная перекладина между ножками).
• 2 Согнутых под углом 30 градусов отрезка трубы длиной 750 мм (цельная спинка и задние ножки).
• 2 Трубы по 360 мм (сидение).
• 2 Трубы по 400 мм (передние ножки).
• 2 Трубы по 220 мм (косынки передних ножек).
• 4 Пластины 30 х 30 мм или большие шайбы от Ф 32 мм (пятаки под ножки).
• 2 Выгнутые металлические полосы 4 на 25 и на 500 мм (жесткость крепления ножек и сидения с каждой из сторон)

При изготовлении деревянной части скамьи потребуются бруски необходимой длины.

• 3 бруска — 1650 мм, по ширине — 80мм и по толщине — 40 мм (нижний настил).
• 3 бруска — 1650 мм, по ширине — 60мм и по толщине — 20 мм (настил спинки).

Соединять каркас с доской следует болтами с закруглённой шляпкой, шайбами и гайками — 24 комплекта.

Поэтапная последовательность сборки конструкции

Когда все части будущей скамейки будут заготовлены, останется только их соединить. Начать нужно с каркаса сиденья:

1. В первую очередь необходимо сварить, поперечную трубку и две заготовки по 360мм. Поперечный профиль необходимо расположить ровно посередине двух заготовок по 360мм, под прямым углом.
2. Затем к получившейся детали привариваются два выгнутых на, 30 градусов, отрезка профиля по 750 мм. Место сварки, под местом изгиба.
3. Далее, к уже собранной детали, варятся передние ножки. Следует обратить внимание (см. чертёж) место приварки передних ножек к сиденью смещено на 10см от их начала, соединение производят под углом в 15-20 градусов.
4. Передние ноги будущей лавочки соединяются с поперечным профилем косынками (заготовки по 220мм) для жесткости конструкции.
5. И вот каркас почти готов. Остается приварить 2 дуги (заготовки из полосы по 4х25х500мм) между ножками и пятаки на ножки.

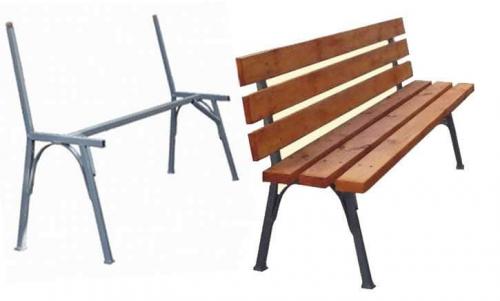

6. Готовую деталь шлифуют (сварочные стыки и швы), грунтуют и красят краской для наружных работ. На данном этапе, скамья дачная из металла, должна выглядеть как на фото ниже.

Затем остается только симметрично расположить на этой детали, подготовленные бруски для спинки и сиденья. Обработать бруски рубанком, проморить морилкой и вскрыть лаком или просто покрасить краской для наружных работ по древесине — нужно заранее. Более толстый брус — 40 мм идет на сиденье, а тонкий – 20мм на спинку. Крепить брус при помощи дрели со сверлом по металлу и пары болтов с обеих сторон бруска.

В завершении данной статьи, резонно будет заметить, что приведенный пример сборки скамейки для садового участка является лишь базовым вариантом. Собрав первую скамью, возможно, появится желание сделать более сложную конструкцию с декоративными завитушками и прочими усовершенствованиями. Дачная лавочка станет излюбленным местом расслабиться и отдохнуть на воздухе.
