Перекрытие дома из бруса: пошаговая инструкция.

Деревянные дома давно зарекомендовали себя как экологически чистое и с высоким сроком службы жилье. Доказательством чему служат строения, которым насчитывается около 100 лет. Для возведения чаще выбирается брус, он может быть непрофилированный, профилированный и клееный.

Перекрытие дома из бруса.

Для перекрытий выбирается та же древесина, что использовалась при строительстве, реже применяется металлический швеллер. Каждый материал имеет как преимущества, так и недостатки. От качества и метода укладки перекрытий зависит долговременная эксплуатация дома. Разобраться в специфике и нюансах поможет следующая информация.

Перекрытиями называют конструкцию, разделяющую:

Жилые этажи, включая мансардное помещение;.
Подвал или цоколь от жилых комнат;.
Неотапливаемый чердак от жилого пространства.

Таким образом, верхняя часть перекрытия служит основой для пола, а нижняя - потолка. Для домов из бруса применяется балочная конструкция, так как вес цельных железобетонных плит не выдержит ни одно деревянное строение.

Перекрытие должно отвечать определенным требованиям по прочности, то есть выдерживать нагрузки, в роли которой выступают люди, мебель и другие предметы интерьера. К тому же конструкция должна обладать и жесткостью, не допуская прогибов балочных элементов.

Величина допустимой нагрузки на балочные конструкции устанавливается исходя из назначения помещения. Так, для практически пустых чердаков данный показатель равен не более 100 кг/м? , Для междуэтажных, цокольных или подвальных - до 210 кг/м.
Жесткость материала по предельному прогибу для неэксплуатируемых мансард перекрытий составляет 1/200 от ее длины, для межэтажных - до 1/250, например, брус длиной в 4 м прогнется на 16-20 мм.
При проектировочных работах необходимо предусмотреть укладку материала со звукоизоляционными и теплозащитными свойствами.
Огнестойкость - важная характеристика материала. Деревянные перекрытия обладают низкой стойкостью к воздействию к открытому пламени, поэтому крайне важно обработать все элементы антипиренами.

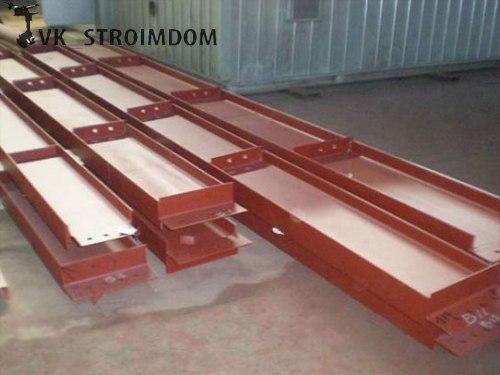

Надежностью и долговечностью обладают балки из металла. Благодаря повышенной прочности и соответственно меньшей толщине, они позволяют сэкономить пространство. Здесь могут использоваться двутавровые конструкции, швеллеры или уголки.
Преимущества:

Устойчивость к биологическому воздействию (не подвержены к образованию гнили, развитию грибков, непривлекательны для насекомых);.
Негорючий материал, способен выдерживать высокие температуры;.
Металлические балки могут перекрыть большую ширину - до 9 м.

Недостатки:

Внушительный вес, а значит, создается большая нагрузка на всю конструкцию, следовательно, и на фундамент;.
В точках повышенной влажности подвергается коррозии;.
Перекрытия не отличаются высокими показателями по звуко - и теплоизоляции;.
Стоимость.
Для установки металлических балок применяется специальная техника, что не целесообразно при возведении малоэтажных индивидуальных строений.

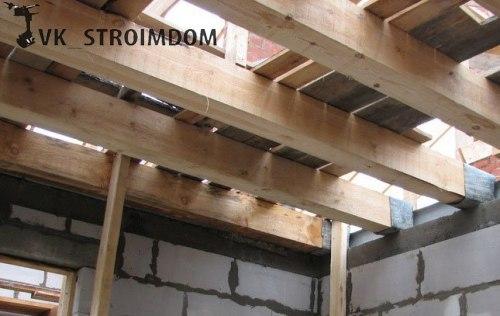

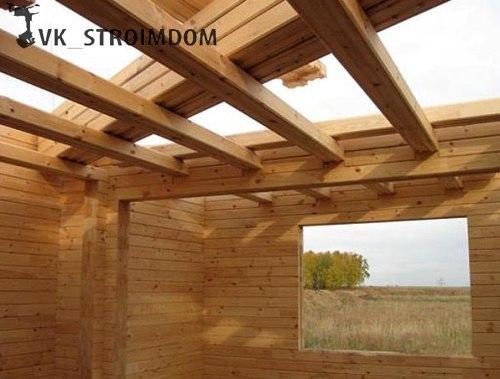

Деревянные балки перекрытия.

В большинстве случаях при строительстве домов из различных материалов используются балки перекрытия из бруса. Чаще их заготавливают из хвойных пород деревьев, реже встречается брус из лиственного массива.

Преимущества:

Натуральность;.
Незначительный вес, позволяющий обойтись без подъемной спецтехники;.
Легкость в обработке;.
Простота и удобство в монтаже;.
Доступная стоимость.

Недостатки:

Ограниченная ширина пролета - для межэтажных - до 5 м, для неэксплуатируемых чердачных - до 6 м;.
Повышенная огнеопасность;.
Подверженность к загниванию и заражению жуком - короедом.

Однако, обработка специальными препаратами, повышает стойкость к огню и биологическим воздействиям.

Для устройства чердачных конструкций зачастую используют бревна, которые в зависимости от диаметра отличаются высокой прочностью на изгиб.

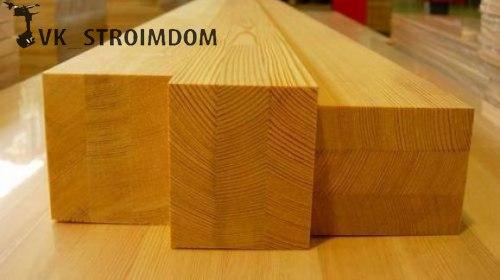

Отдельно стоит отметить балки из клееного бруса, который благодаря своей особой структуре значительно увеличивает ограничение по ширине пролета. Такие элементы повышенную нагрузку выдерживают. Брус отличается прекрасным внешним видом, что дает возможность оставлять их открытыми, создавая акцент при создании интерьера в стиле кантри.
Сечение балок перекрытия.

Пролет перекрывают балками вдоль короткой стены. Сначала укладывают конечные брусья, затем равномерно распределяют расстояние между ними. Шаг напрямую зависит от сечения используемых балок, обычно толщина поперечины должна составлять 1/25 от ее длины. Так, например, если нужен брус перекрытия длиной 4 м, то ее ширина должна составлять как минимум 160 мм.

Для междуэтажных перекрытий.

Сечение балки, мм ширина пролета, мм.
3 000 3 500 4 000 4 500 5 000.
50 х 160 800 600 450 --- --.
60 х 200 1 250 800 700 550 450.
100 х 100 600 450 350 --- --.

Для чердачных перекрытий:

Сечение балки, мм ширина пролета, мм.
3 000 3 500 4 000 4 500 5 000.
50 х 160 1 200 900 650 500 400.
60 х 200 1 850 1 350 1 050 800 650.
100 х 100 900 700 500 400 --.

Только в том случае, если нет возможности приобрести брус перекрытия нужного размера, то допускается заменить его двумя досками, где суммарная толщина равна сечению бруса. Пиломатериал обязательно скрепляется между собой гвоздями или шурупами с шагом в 20 см в шахматном порядке, такая конструкция выдержит двойную нагрузку.

Диаметр бревна, мм ширина пролета, мм.
3 000 3 500 4 000 4 500 5 000 5 500 6 000 6 500 7 000 7 500.
170 1 000 800 600 -- -- -- -- -- -- --.
210 -- -- 1 000 800 600 -- -- -- -- --.
250 -- -- -- -- 1 000 800 800 600 -- --.
290 -- -- -- -- -- -- -- 1 000 800 800.
310 -- -- -- -- -- -- -- -- 1 000 800.
330 -- -- -- -- -- -- -- -- -- 1000.

Влажность пиломатериала не должна превышать 14%.

Общие правила укладки балок перекрытия:

Перед началом работ все деревянные элементы конструкции обрабатываются защитными средствами. В процессе подгона материала (выпиливании, вырезки) пазы или торцы также подвергаются обработке.
Следует помнить, что расположение балок относительно дымоходных труб не должно быть менее 40 см.

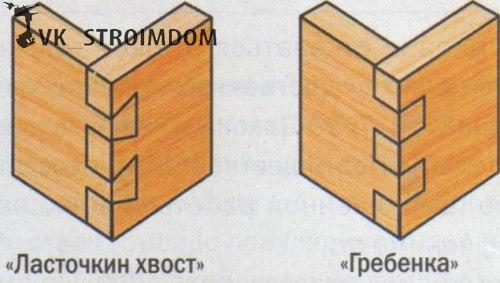

Самым надежным соединением считается "Ласточкин Хвост". Конечно, процесс довольно трудоемкий, но надежный. Обычно брус не нуждается в дополнительной фиксации к несущим стенам посредством гвоздей или шурупов. Здесь достаточно соединения типа шип - паз, который позволяет "Ходить" элементам конструкции во время усадки дома.
Для достижения горизонтального уровня под конец бруса подкладываются планки из досок. Использовать щепки нельзя - они быстро сгниют и конструкция перекрытия перекосится.
Только в том случае, если деревянные балки предназначаются для установки на стены из кирпича, бетонных блоков и прочих каменных материалов, то концы бруса оборачиваются в рубероид. Таким образом, защищая древесину от конденсата, а значит и от преждевременного гниения.
Пустоты в гнездах с наружной стороны заполняются паклей, джутовым волокном, монтажной пеной или песчано - цементным раствором.

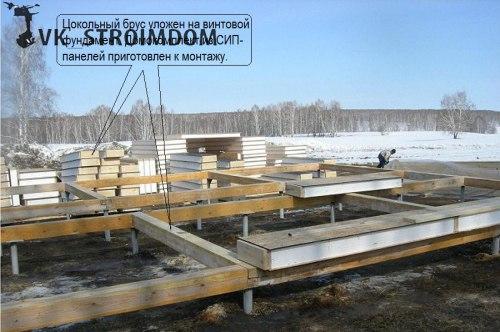

Устройство цокольного перекрытия из бруса.

В нижнем венце дома вырубаются пазы, под соответствующие размеры подгоняется конец бруса. Подготовленные элементы укладываются в гнезда. Ребра, образованные балками проверяются на горизонтальность при помощи уровня. Все опоры должны находиться в одной плоскости, в противном случае нагрузка на перекрытие будет распределяться неравномерно.
После усадки строения, проверяются все конструктивные элементы. Внимание! Только в том случае, если имеются изменения, то их устраняют путем стесывания или подкладывания клиньев. После этого балки можно надежно фиксировать болтами, шурупами, скобами или металлическими уголками.
После этого полы утепляют, используя пенопласт, минеральную вату или другие теплоизоляционные материалы. Поверх них расстилается пароизоляционная мембрана и ведется подготовка к настилу чистового пола.

Устройство подвального перекрытия из бруса.

Монтаж балок производится таким же образом, как и для цоколя. Разница в толщине используемой каменной или стекловолоконной ваты заключается. А также в дополнительном слое пароизоляции, здесь мембрана укладывается с обеих сторон перекрытия.

Особая роль отводится вентиляции подвального помещения, именно она предотвращает появление сырости, и как следствие неприятного запаха в жилых комнатах.

После врезки балок в гнезда капитальных стен, низ перекрытия подшивается влагостойкой фанерой. В образованное пространство засыпаются легкие сыпучие материалы (керамзит, опилки, хорошо просушенный песок), можно уложить маты минеральной ваты или листы пенопласта.
Далее наполнитель накрывается пароизоляционной пленкой и застилается панелями ДВП или дсп, на которые осуществляется настил напольных покрытий.

Крепеж балок может быть как наружным, так и внутренним. В первом случае используют различные подрубки древесины. Применяя подобные соединения необходимо помнить, что допускается подрубка не более чем на 1/4 толщины бруса. Крепеж в полдерева недопустим, в точке подпила могут образоваться продольные трещины, которые значительно снижают жесткость балки.
При внутреннем соединении торец бруса спиливается под углом 45-60? И закладывается в пазы несущих стен. Глубина закладки должна равняться не менее чем 10 см. Выемки в деревянных стенах немного больше сечения закладываемого бруса делаются. Это дает возможность деревянным элементам не деформироваться при изменениях температур.
Глухая заделка в каменные стены неприемлема - в гнезде должен быть относительно свободный воздухообмен. Снизить потерю тепла через данные точки можно заделав пространство минеральной ватой, джутом или паклей. Таким образом мостики холода будут ликвидированы, но при этом не создаются препятствия для прохождения воздуха.
Здесь в качестве балок можно использовать клееный брус и оставить его на всеобщее обозрение. Снизить потерю тепла можно сделав фальш - пол со стороны чердачного помещения. В полученные ячейки укладывается утеплитель, который накрывается пароизоляционной пленкой.

Утепление и звукоизоляция перекрытия из бруса.

При формировании перекрытий между этажами необходимо использовать звукоизоляционные материалы, которые способны заглушить 2 вида шума - воздушный (голоса людей, звук телевизора и т. д. ) и ударный (стук падающих предметов, беготня ребятни.
С этими задачами справится жесткая минераловатная плита на базальтовой основе плотностью не менее 45 кг/м. этот материал в данном контексте выступает и в роли теплоизоляции. Мембрана в таких случаях со стороны более теплого помещения укладывается.
Снизить потери тепла через подвальное, цокольное или мансардное пространство, можно также посредством укладки каменной ваты, толщина которой зависит от климатических особенностей региона. Чем выше коэффициент теплопроводности используемого материала, тем больше толщина утеплителя.

Чердачное перекрытие обустраивается следующим образом: со стороны жилой комнаты расстилается пароизоляционная мембрана и закрепляется строительным степлером непосредственно на балки.
Лишь в том случае, если используется фольгированный материал, то блестящая поверхность должна смотреть вниз. В пространство между брусьями укладывается теплоизоляция, которую следует накрыть ветрозащитным материалом.

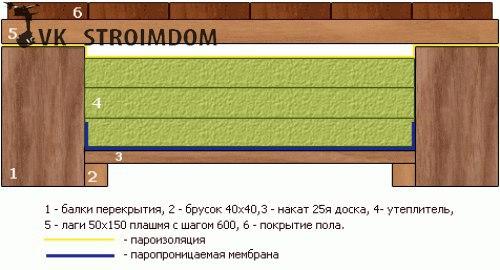

Схема устройства теплоизоляции для перекрытий, разделяющих цокольное пространство или подвальное помещение от жилых комнат, выглядит следующим образом: на черновой пол укладывается утеплитель, затем расстилается пароизоляционный материал и монтируется дощатый настил. Правильно рассчитав технические характеристики балок, и соблюдая нехитрые правила, строительство отдельных элементов дома, в частности перекрытий, не создаст какие-либо трудности.
