Как сделать потолок из гипсокартона с подсветкой.

13.05.2017 в 00:55

Подсветка гипсокартонного потолка скрытой и открытой бывает. Открытая - точечные светильники, которые полностью или частично видны. Скрытая потому так и называется, что видно только ее излучение. Потому при монтаже потолка из гипсокартона со скрытой подсветкой короба нижнего уровня делают с полочкой, на которой и размещаются осветительные приборы.

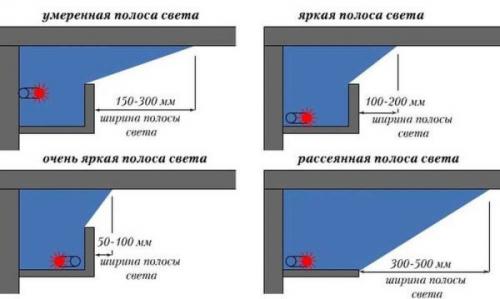

Эта полочка может быть открытой или закрытой и, в зависимости от этого, а от положения источников света изменяется ширина и яркость полосы света на потолке.
Конструкция короба для подсветки.

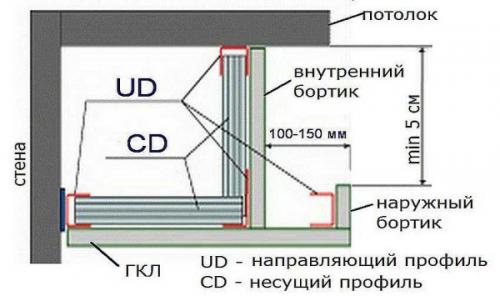

Чтобы сделать такой короб для подсветки потолка нужны два типа профилей:
UD - направляющие. Они крепятся на потолке и на стене, также в середине конструкции и в месте крепления бортика, если он предусмотрен.
CD - несущий профиль большей жесткости. Из него сделаны стойки и перемычки, к которым крепится гипсокартонный лист.
В варианте, представленном на фото выше, полочка ни на что не опирается. Жесткости самого ГКЛ хватает на то, чтобы удержать нетяжелую подсветку. В этом случае необходимо учитывать вес осветительных элементов. Самыми тяжелыми являются лампы дневного света, но их в последнее время практически не используют, так как есть другие варианты, которые экономичнее в энергопотреблении и более простые в монтаже (светодиодные ленты, дюралайт.

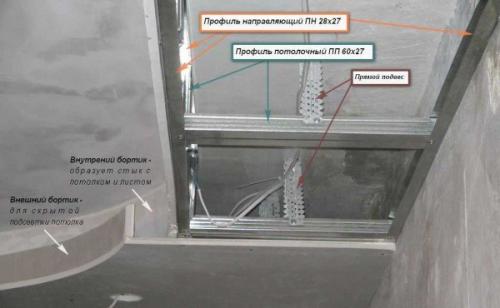

Вторая конструкция есть. Тут вынос полки на удлиненные поперечины опирается. В случае если предыдущая конструкция кажется вам ненадежной, можно сделать такой. Только в этом случае потребуется немного больше несущего профиля. На фото - пример организации двухуровневого потока из гипсокартона с подсветкой.
Точно такую же схему можно реализовать и в одноуровневом варианте. Лишь в том случае, если основной потолок у вас в хорошем состоянии, можно сделать только короб по периметру. Пример собранного каркаса для подсветки ниже. Осталось сделать внутренний бортик, и подшить каркас снизу.
Потолок из гипсокартона с подсветкой далеко не всегда имеет ровные линии. Просто они проще всего реализуются. Но такие же схемы и с изогнутыми линиями делают. Очень красивые подвесные потолки получаются.
Только при больших расстояниях от несущих стен надо несущий профиль дополнительно фиксировать или к потолку, или к профилям предыдущего уровня. Удобнее делать это при помощи подвесов.
Источники света.
Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это - никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет. С ее помощью можно визуально "Приподнять" потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные - люстры.
Подсветку можно сделать с использованием разных источников света, но последнее время применяются три вида:
Светодиодная.
Ленты;.
Дюралайт.
Неоновые трубки.
Светодиодные ленты и дюралайт.
Это серия смонтированных светодиодов последовательно. Их особенность состоит в том, что питаются они от 12 в или 24 в. это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 в в более низкое. Есть ленты монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB.
Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB - ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным - от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.
По типу исполнения светодиодные ленты бывают:
Обычными. Не имеют защитного покрытия, использоваться могут , внимание, только в сухих помещениях.
Влагозащищенные. Их поверхность лаком залита. Можно применять при подсветке влажных помещений - кухни, ванной.
Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще - в аквариумах, бассейнах и т. п.
Выбор понятен тут. Тип ленты в зависимости от условий помещения подбираете. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.
Сначала о достоинствах:
Малое энергопотребление. Они экономичны очень. С учетом того, что это - только декорирование, выкладывать большие суммы на его содержание не хочется.
Не греются. Греться может только блок питания, сами светодиоды не нагреваются. Это важно, если потолок деревянный.
Большой срок службы. Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены.
Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены алиэкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься.
Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Таким образом, если поверхность шершавая, можно "Пристрелить" скобами из строительного степлера, но саму ленту лучше не пробивать.
Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие. Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.
Неоновые трубки.
Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность - порядка 100 вт, при работе не шумят.
Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще - греться и электричество, естественно, "Тянут" вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами.
Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо - нажать на кнопку. Они работают от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.
Монтаж подсветки потолка по периметру с пошаговыми фото.
Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.
Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть - 6 см, в углах сделаны закругления.
Способ выбран первый - ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.
Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.
При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.
По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке. Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель - гвоздь.
Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно по окружности выложить.

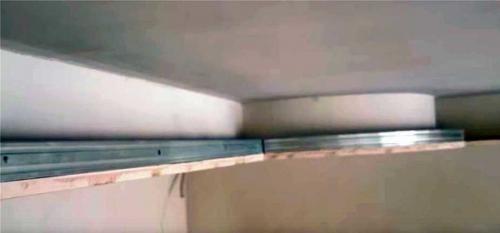

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.
С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного. Их длинна небольшая - 9, 8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1, 2 см толщину ГКЛ, прикручиваемого снизу.
В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек - порядка 40-50 см.
Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также на саморезы с шагом 10-12 см устанавливается.

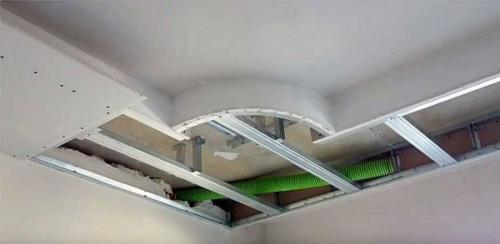

Далее приступаем к установке горизонтальных перемычек, на которых будет держаться ГКЛ лист, закрывающий короб снизу.
Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.
Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.
Теперь крепим такие куски к профилю. На каждый фрагмент - один саморез, примерно посередине ширины, чтобы не лопнул.
При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Только в том случае, если лазерного уровня нет, используйте водяной и нанесите линию карандашом.
Затем берем кусок несущего профиля длинной 9, 8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.
Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.
Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.
Следующий шаг в изготовлении потолка из гипсокартона с подсветкой - шпаклевка. Потолок и основной бортик шпаклюется. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.
Далее начинаем подшивать короб снизу. Ширина полосы - 60 см. Нарезаем и прикручиваем саморезами. Процедура для работ с гисокартоном стандартная. Некоторые пояснения только для зашивки углов требуются.

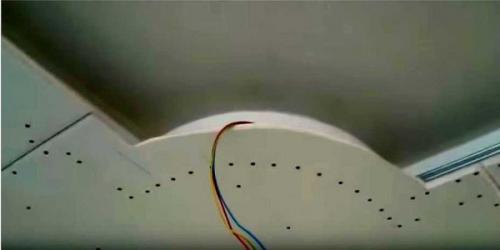

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.
Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.
Далее прикручиваем направляющий профиль. К нему будет крепиться дополнительный бортик, который будет закрывать подсветку.
Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

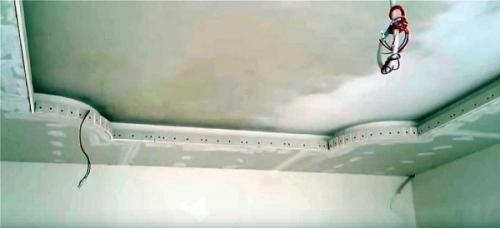

В случае если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.
Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей - крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5 см, ломаем гипс и крепим.

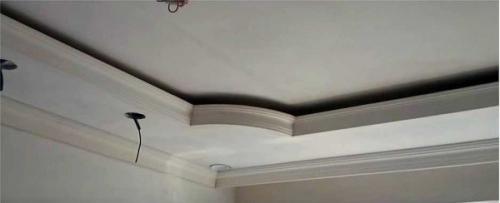

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус. Похожие приклеены и на стыке короба и стены. Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.
