Дымоход для газового котла.

Все требования к дымовым каналам в нормативных документах прописаны. Их выполнение - обязательно. В случае если обобщить, то все можно свести к нескольким пунктам:
Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше - можно, меньше - нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.

Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30\xB0. Протяженность наклонного участка - не более высоты помещения.
На все протяжении дымохода он не должен иметь искривлений и заужений.
Дымоход необходимо делать из газонепроницаемых материалов.
Стыки тщательно изолировать - они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу.
Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант - конденсатосборник из нержавеющей стали, более дешевый - пластиковый. Оцинкованная сталь - более дешевый вариант, но быстро разрушается.
Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
На верхушке трубы желательно защитный козырек - зонтик установить. Он трубу от засорения и попадания осадков защищает.
Это основные требования. Их выполнять обязательно. Они требуемую степень безопасности обеспечивают. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

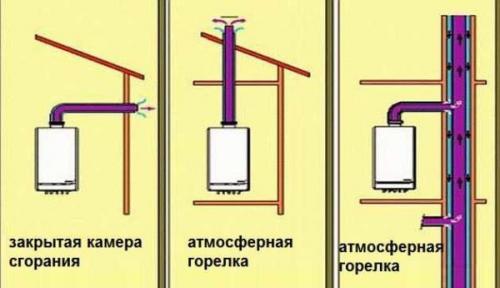

Есть два типа горелок для газовых котлов:
Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще "Атмосферными". В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.
Камеры сгорания закрытого типа (турбированные котлы. Они работают в паре с дымоходами коаксиального типа - из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно через стену на улицу выводится. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход. В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина.
Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом - обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.
Из какого материала.
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование - стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках, особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход.
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода немало времени занимает.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое - внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе - кирпич гигроскопичен -. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

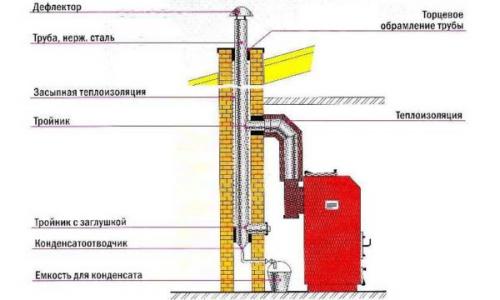

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
Стыки трубы - вкладыша надо делать герметичным. Лишь в том случае, если это обычные или сендвич - трубы из нержавеющей стали, все происходит стандартно - дымоход мы собираем по конденсату. В том случае, если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом - не вариант. Такое соединение никак не является герметичным - конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200\xB0C.
Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
Внизу к трубе - вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
В случае если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

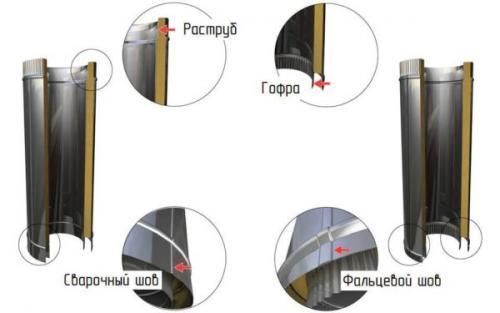

Нержавеющая сталь - одностенные трубы и сендвич.
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат всегда образуется. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат при работе газового котла все время образуется. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич - труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич - дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить - дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя - один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно - стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во - втором меньшее.
В том случае, если говорить о надежности, то сендвич - дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали - с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.
Керамические дымоходы.
Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый - они стоят дорого. Второй - имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это - дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.
Асбоцементные трубы.
Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное. Но это, пожалуй, самый дешевый вариант.
При использовании асбоцементных труб для дымохода газового котла необходимо:
Делать его максимально прямым, стараясь стыки делать ровными.
Стыки герметизировать. Как уже говорили, просто замазать цементном - не вариант. Герметичное соединение необходимо. Несколько решений проблемы - использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.
В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.
Для котлов с открытой камерой сгорания.
Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу - удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно - с гладкими стенками. Есть два варианта исполнения:

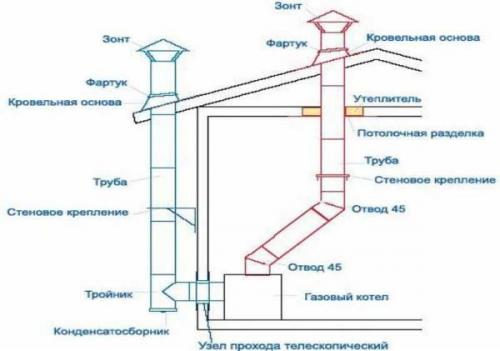

Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.
Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45\xB0. Изгибы под 90\xB0 при такой конструкции лучше не делать.

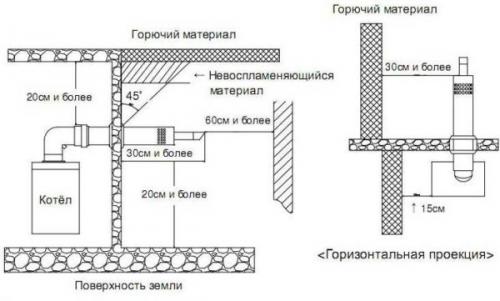

Какой из вариантов лучше? Проще реализуется наружный дымоход - с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие. Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка обязательна на выходе тройника и конденсатосборника.
В случае с выводом дымохода через крышу есть, как минимум, два сложных момента - проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они должную степень противопожарной безопасности обеспечивают.
Особенности сборки металлических труб.

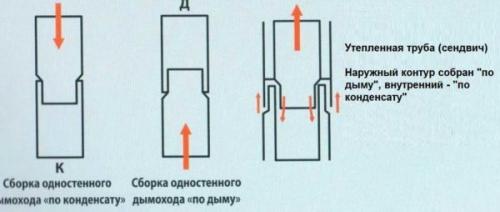

В том случае, если собирают используют сендвич - трубы или одностенные металлические, то наружный дымоход для газового котла собирают "по Конденсату". То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.
При сборке дымохода внутри здания конструкцию "по Дыму собирают". В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.
Есть третий вариант - собрать два контура по-разному: наружный по дыму, внутренний - по конденсату. Дя Такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это - лучший из вариантов, так как защита получается полной, но сборка сложная.
Дымовые трубы в шахте (коробе).
Чтобы коммуникации не портили интерьер, их часто "Упаковывают" в шахту - специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. В том случае, если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300\xB0C. утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.
