Усиление лаг пола в деревянном доме. Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

Усиление лаг пола в деревянном доме. Перераспределение нагрузки

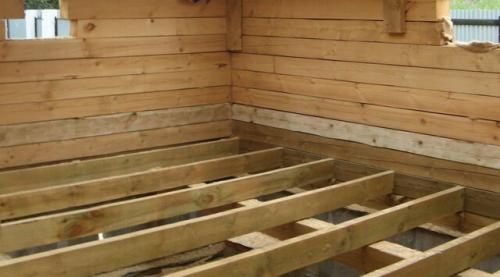

В качестве опор для лаг выступают столбики из блоков или бетона Источник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Коротко о главном

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Усиление балки междуэтажного перекрытия. Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

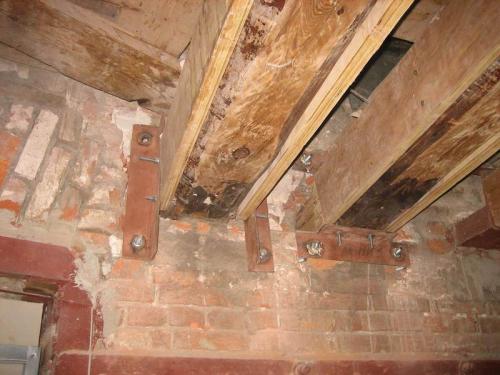

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Источник: https://detali-interera.ru-land.com/stati/kak-usilit-pol-v-derevyannom-dome-video-opisanie

Как усилить пол мансарды. Как выровнять пол мансарды при заметных перепадах

Нас спрашивают: З дравствуйте. Хочу постелить полы на втором этаже дома. Второй этаж мансардного типа. Лагами для пола возможно будут являться балки перекрытия первого этажа. Балки выполнены из бревен стесанных с одной стороны. Проблема в том, что перепад по высоте до 70 мм. Поставить дополнительные лаги для выравнивания пола не могу (небольшая высота второго этажа).Подскажите как с минимальными затратами его выравнять.ЗАРАНЕЕ СПАСИБО. Мы отвечаем: З дравствуйте!Начнем с того, что в вашем случае вопрос полов в буквальном смысле «увязан» с вопросом устройства перекрытия в целом. В частности, как будет организована звукоизоляция, а так же черновая подшивка потолка, поэтому до начала работ желательно продумать и нарисовать (хотя бы эскизно) весь конструктив в в разрезах, продумать узлы.

Конечно наши рекомендации были бы полнее при наличии фото перекрытия. Жаль так же, что вы не указали пролет и шаг балок.

Итак, как выровнять пол мансарды при столь заметных перепадах и ограничении по высоте:Совет «лежащий на поверхности» — использовать как лагу выравнивающий брус, уложив его сверху балки и сняв лишнее дерево. Там где балки имеют максимальную высоту брус срезается практически заподлицо с балкой, там где нужна высота — подрезается незначительно.

Недостатки — необходимость точной разметки, значительные отходы древесины. Кроме того вручную аккуратно снять такой слой древесины непросто, понадобится мощный эл. рубанок (шерхебель)

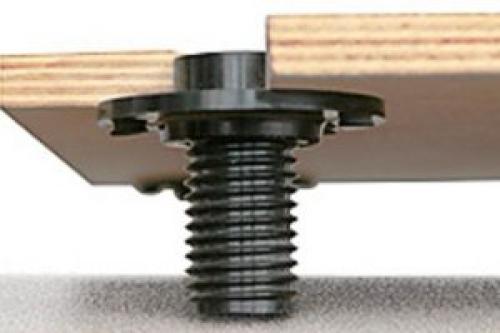

Следующий вариант — система регулируемого пола, при этом покрытие выполняется из листов фанеры, а регулировка осуществляется винтами выдвигаемыми на нужную высоту (см. фото). Еще вариант, использовать лаги из доски 40-50 мм «на ребро», но поместить их не сверху балок, а сбоку, закрепив болтами, (шпильками, турбовинтами etc.) Либо предварительно связать балки поперечными перемычками выставив их в одной плоскости и закрепив стальными уголками. Сами лаги уже поместить на эти распорки. Варианты таких креплений ясны из рисунка.

Лаги 150х50. Расчет отдельных параметров лаг

Чтобы выполнить расчет лаг пола, учитывают их основные параметры. При этом нужно помнить, что располагаться они должны в 1,5-2 раза выше высоты монтажа настила – в противном случае забитый гвоздь не сможет удерживать половицы.

Когда осуществляют расчет лаг, то при 50 - миллиметровой толщине доски, высота брусков должна равняться 100 миллиметрам (прочитайте также: " Какая толщина половой доски подойдёт для пола "). Если черновой настил делается из фанеры или других листовых материалов толщиной 20 миллиметров, можно использовать более низкие бруски (30-40 миллиметров).

Изготавливать деревянные лаги необходимо из древесины хвойных пород, при этом влажность заготовок не может превышать 20%. Сечение лаг для пола должно иметь прямоугольную форму. Для их выпиливания берут доски, имеющие толщину 50-60 миллиметров.

Подготовленные лаги следует укладывать с шагом 40-70 сантиметров поперек светового потока, идущего из окон. Если известны размеры комнат и шаг укладки, будет несложно выполнить расчет лаг перекрытия и количество требуемых элементов. Деревянные бруски перед монтажом следует два раза обработать антисептиком, который заменить можно горячим битумом.

При выборе высоты лаг во внимание принимают толщину слоя теплоизоляции. Обычно из материалов для утепления выбирают минеральную вату, производимую в плитах, толщина которых равна 5 сантиметрам. Аналогичным должен быть такой размер лаг для деревянного пола как высота.

При укладке теплоизоляции в два слоя, потребуются 100-миллиметровая высота лаг. Шаг монтажа напрямую зависит от толщины материала, используемого для укладки чернового пола. Чем настил тоньше, тем чаще нужно устанавливать лаги. Например, если для подложки под чистовой пол задействуют 12-миллиметровую фанеру, то шаг укладки должен быть около 30 сантиметров.

Обычно черновой пол создают из шпунтованной доски – еловой, пихтовой или сосновой. Для чистового напольного покрытия их не используют, поскольку хвойная древесина мягкая – на ее поверхности оставляют след женские каблуки. Сверху монтируют пол из ламината или другого материала для финишной отделки. При шаге лаг, равном 50 сантиметрам, рекомендуемая толщина досок – не менее 35 миллиметров.

Нужно понимать, что зависит расстояние между лагами от толщины доски , это необходимо учитывать заранее. Например, при таком параметре досок как 20, 24, 30,50 миллиметров, промежуток соответственно должен составлять 300, 400, 500,1000 миллиметров.

Изготовление лаг выполняют не только из древесины. Их также производят из железобетона, металла и различных полимеров. Наиболее высокой прочностью отличаются железобетонные изделия, которые обычно задействуют при возведении загородного дома. Лаги из других материалов используют при ремонте пола.

Когда основой для обустройства пола выбраны деревянные балки, лаги крепят саморезами. Размер крепежных элементов должен быть больше, чем толщина брусков в 2 раза. Преимущество такого метода заключается в том, что для регулировки высоты расположения лаг не требуется дополнительно применять специальные подкладки.

Усиление деревянных балок перекрытия фанерой. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

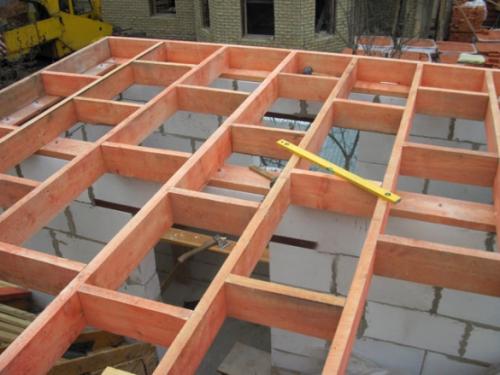

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

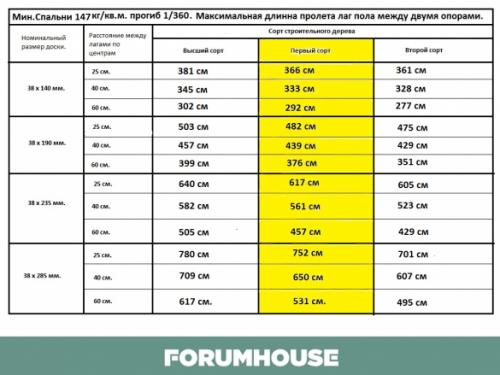

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

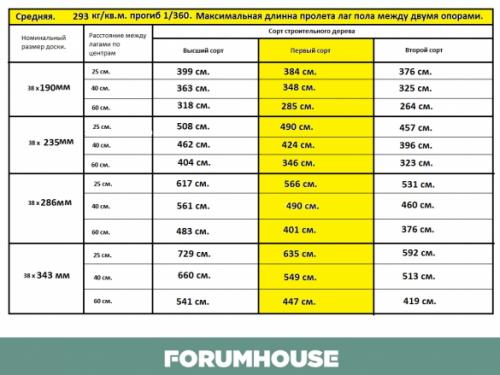

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Лаги перекрытия второго этажа. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Лаги для потолка. Устройство пароизоляции деревянного потолка

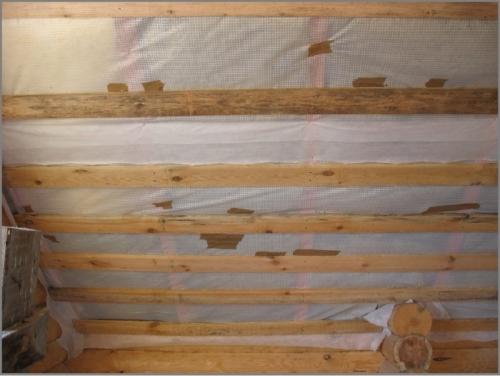

Пароизоляция деревянных перекрытий – это важный момент в строительстве или при ремонте дома и квартиры. Она предназначена защитить утеплитель от образования конденсата, а значит, продлить его эксплуатацию без потери важных характеристик. Благодаря современным рулонным материалам, этот процесс не займет много времени, и сделать это легко своими руками.
Даже при обработке деревянных лаг защитными составами, пар, который неизбежно образовывается в жилых помещениях, начинает их разрушать. А ватные утеплители могут намокать. Особенно опасно, если при утеплении использовались обычные опилки (что довольно распространено), велика вероятность образования в них плесени. Поэтому делать пароизоляционный слой рекомендуют не только в ванных и на кухнях, но и во всех комнатах.

На сегодняшний день существуют мембранные ткани не только защищающие от пара, но и создающие теплоизоляционный слой. А для дома с неутепленным чердачным помещением рекомендуется использовать специальные гидро- и ветрозащитные мембраны.

Совет: важно сделать слой пароизоляции максимально качественно. Не только оставляя нужные припуски, но и проклеивая все стыки. При значительной разнице температур внутри дома и снаружи, образуется парциальное давление. Которое гонит пар с большей силой гнать вверх, ища все щели в потолке для его проникновения.

Пароизоляция для деревянных потолков

По сути, мембранные ткани идентичны по составу и одинаково подходят как для деревянных перекрытий, так и для бетонных или металлических. Еще на этапе подготовительных работ, следует разобраться, какой именно вид нужен для конкретного случая и в какой ценовой категории. Для пароизоляции, в зависимости от назначения помещения, используют полиэтиленовую пленку или отражающие дышащие материалы.

Пленка. Благодаря своей низкой цене и доступности, она пользуется большой популярностью. Ее используют при строительстве дачных домов, бань и ремонте квартир в домах с деревянными перекрытиями. При установке надо постоянно следить за ее натяжением, чтобы не было провисаний. К тому же, для обеспечения вентиляции, придется оставлять зазоры. В противном случае в утеплители образуется конденсат. Большинство пароизоляционных пленок имеют разные стороны, одна из них шероховатая, а вторая гладкая. При ее монтаже надо проследить, чтобы наружу была обращена гладкая сторона.
Мембрана . Это современный высокотехнологичный материал. Она, защищая от пара, выполняет еще и функцию гидробарьера. Их делят на 4 основных категории: односторонние, двухсторонние, однослойные и многослойные.
Отражающие материалы . К этому виду относят довольно много видов. Но самыми популярными и известными являются крафт-бумага и фольга. Последнюю применяют в саунах и банях, для длительного удерживания высоких температур. В характеристиках фольгированной пароизоляции указано, что без изменения физико-механических свойств она выдерживает до 120 градусов.
