Возьмем свет, спрячем его внутрь гибкого световода, используем многократное отражение, рассеиватели и будем делать со световым потоком все, что захотим: огибать им углы, проводить его сквозь воду и землю, прокладывать через толстые стены. Звучит фантастически, однако именно так получают и используют освещение на основе оптоволокна.

  Домашняя Иллюминация

Мягкая сердцевина с большим показателем преломления, чуть более плотная оболочка и стеклянные или полимерные оптические волокна — это и есть гибкий кабель — основа оптоволоконного освещения. Как это ни странно, но оно появилось довольно давно, однако лишь в последние пять-шесть лет получило широкое распространение. Оптоволокно в качестве источника света или подсветки заслуживает самого пристального внимания — его возможности во многих случаях уникальны.

Используя оптоволоконные источники, можно организовать подсветку бассейна, элементов ландшафта или круглогодичную иллюминацию на фасаде загородного дома . Такому освещению не страшны ни повышенная влажность, ни высокие температуры, ни другие капризы погоды.

Оптоволоконные кабели абсолютно не нагреваются, не проводят электрический ток, соответственно, безопасны для эксплуатации в экстремальных условиях, например в банях или бассейнах. Диапазон их рабочих температур колеблется от-40 до + 80 градусов.Такие характеристики сделали сферы применения оптоволоконных источников света практически безграничными. В доме они могут пригодиться для создания декоративного потолка в виде звездного неба и в люстрах с большим количеством свечей. Используя оптоволокно, можно снизить затраты на оплату электричества, ведь лампа проектора в среднем потребляет около 50 Вт, а иногда и того меньше. За городом с помощью оптоволоконных систем организуют подсветку пруда и бассейна, стационарное освещение на участке, в том числе в труднодоступных местах (подсветка ландшафтного декора, растений); применяют для иллюминации на фасадах зданий; акцентируют элементы лестниц, входных групп. Оптоволоконные светильники все чаще используют при проектировании полноценного и безопасного освещения в сауне и бане, а также в ванной комнате — такими источниками подсвечивают банные аксессуары (крючки, зеркала, держатели, полки), саму ванну или джакузи. В интерьере их применяют при создании декоративных световых панно, для акцентирования предметов мебели, а также при проведении цветотерапии.

Оптический кабель для освещения. Правила подбора проектора для оптоволокна

Основой всех систем оптоволоконной подсветки является проектор, он же светогенератор. Он представляет собой небольшого размера металлическую коробочку внутри которой находится галогеновая лампа, система охлаждения и несколько отверстий со светофильтрами разных цветов. Достаточно соединить оптические кабели с проектором в специальных отверстиях и закрепить специальными муфтами. Благодаря светофильтрам, получаются разные цвета световолокна, что позволяет получать разные цветовые эффекты.

При выборе проектора, следует обращать внимание на:

• Тип установленных ламп;
• Общую потребляемую мощность ;
• Яркость излучения ламп;
• Наличие фильтров;
• Системы линз;
• Системы управления.

Благодаря последним, можно получить самые разные цветовые эффекты. Во многих инструкциях к проекторам и готовым системам оптоволоконных систем освещения есть инструкция, а также схема подключения оптоволоконных систем подключения кабелей. Это значительно облегчает весь монтаж особенно для новичков, которые впервые выполняют подобные работы.

Проектор важно установить так, чтобы можно было к нему получить свободный доступ для обслуживания, например, для замены ламп, а также его чистки и прочего профилактического ухода.

Установка проектора не допускается вплотную к поверхности. Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС.

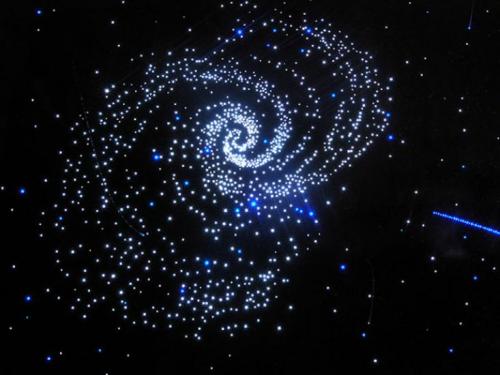

Оптоволоконные нити для потолка. «Звезды» из оптоволокна

Самый популярный способ обустройства «звездного» потолка основывается на применении оптоволоконных нитей. Принцип реализации идеи предельно прост – монтируется проектор, к нему подключаются оптоволоконные нитки, которые проходят по всей поверхности основания и в совокупности создают впечатляющий эффект.

Достоинства

Среди главных плюсов оптоволоконной подсветки нужно выделить следующие моменты:

• отсутствие ультрафиолетового излучения;
• предельно низкое либо же полностью отсутствующее нагревание – материалы отделки потолка будут в полной безопасности;
• длительный срок службы;
• низкое потребление электроэнергии.

Помимо этого, оптоволокно не пропускает ток, что делает подобную подсветку абсолютно безопасной.

Набор для монтажа

Подготовьте все необходимые приспособления для обустройства подсветки из оптоволокна заранее, чтобы не отвлекаться на поиски недостающих элементов в будущем.

Вам понадобится:

• светогенератор. Для рассматриваемого мероприятия подходят галогенные и светодиодные модели. Перед покупкой изучите основные особенности обоих вариантов и выберите наиболее подходящую для вашего случая модель;



  Светогенератор

• оптическое волокно нужной длины;



  Оптическое волокно

• гипсокартон и все сопутствующие изделия для монтажа панелей;
• электрокабель;
• шуруповерт;
• электродрель;
• клей;
• ватман;
• люминесцентная краска;
• кисть.

Рекомендации до начала работы

Чтобы ваше личное звездное небо продолжало радовать вас в течение как можно большего времени, запомните следующие рекомендации и следуйте им в процессе обустройства подсветки:

• исключайте чрезмерное перегибание нитей. Для определения максимально допустимого радиуса изгиба увеличьте диаметр используемых нитей в 10 раз. К примеру, если нить имеет диаметр 1 мм, максимально допустимый радиус изгиба составит 10 мм;
• не допускайте нагрева оптоволокна до температуры превышающей +70 градусов;
• исключайте любые механические повреждения оптоволокна . Любой дефект как минимум приведет к потере света, как максимум – к необратимой порче осветительного прибора.

Обустройство подсветки

Схема крепления

Первый шаг. Сделайте разметку. Наметьте на поверхности места для монтажа элементов каркаса (металлопрофилей) под листы гипсокартона.

Второй шаг. Прикрепите к черновому основанию проектор.

Третий шаг. Смонтируйте каркас для обыкновенного подвесного гипсокартонного потолка.

Четвертый шаг. Просверлите в листах материала множество дырок диаметром порядка 2 мм. Делайте такое количество отверстий, чтобы на 1 м2 отделки приходилось порядка 70-80 отверстий – это проверенное и оптимальное значение.

Пятый шаг . Вклейте нити оптоволокна в подготовленные отверстия. При этом в каждую созданную дырку выводите разное количество нитей – так вы добьетесь максимально интересного и впечатляющего эффекта. В отдельных местах звездочки будут еле заметными, на других же участках они будут светить очень ярко, и в результате подсветка будет максимально похожа на настоящее ночное небо.

Шестой шаг. Обшейте каркас гипсокартоном. Для доступа к проектору нужно оставить свободное место либо же обустроить небольшой люк.
