Фонтан Герона своими руками. Как сделать фонтан без насоса?
Если 2 августа в вашем городе выключили все фонтаны — не беда: «ПМ» расскажет вам о том , как соорудить свой собственный. Принцип его работы известен уже как минимум 2000 лет , он не требует никаких насосов , а тем более электричества. Фонтан Герона — это три сообщающихся сосуда , которые заставляют струю бить гораздо выше поверхности.
Принцип работы фонтана Герона
Изобретение фонтана приписывают греческому механику и геометру Герону Александрийскому, жившему во II веке до н.э. Все начинается с центрального сосуда с водой. Из него вода поступает во второй (пустой) сосуд, который находится ниже (относительно уровня моря), чем центральный сосуд. Кроме отверстия, через которое поступает жидкость, у второго сосуда нет никаких других отверстий, поэтому в сосуде создается избыточное давление. Сжатый этим давлением воздух по трубке поступает в третий сосуд, где и выталкивает находящуюся в нем воду. Чем больше перепад высот между центральным и вторым сосудом, тем сильнее будет напор воды в героновом фонтане.
Изначально конструкция Герона (или, по другим источникам, его коллеги Ктезибия) не предполагала трех сосудов: «двухцилиндровый распылитель однократного действия» был задуман как два сосуда, один расположен выше другого. Сосуды соединены трубкой. До тех пор, пока воздух не нагнетается в верхний сосуд, система находится в равновесии; однако если начать нагнетать воздух в верхний сосуд, то вода из нижнего польется вверх. Более того, она будет продолжать литься вверх даже после того, как вы перестанете нагнетать воздух.
Фонтан Герона из одной бутылки. Как сделать фонтан Герона своими руками из бутылок
В этом описании я собираюсь рассказать вам, как сделать фонтан Герона, который не требует электричества. Хотя, вы сможете обмануть людей, и заставить их думать, что он работает именно так. Мы будем делать фонтан Герона своими руками из обычных бытовых материалов. Это очень легко построить, и это будет идеальный проект, чтобы делать его с вашими детьми. Может быть, вы могли бы даже провести урок по динамике жидкости или постоянном движении?
Герон (Heron, Hero) Александрийский был математик и изобретатель. Он хорошо известен своим паровым двигателем, Aeolipile и многими другими изобретениями, которые используют пневматику (Википедия). Я собираюсь попытаться воссоздать одно из моих любимых изобретений Герона - "Фонтан Герона".
Общая стоимость постройки = $2 (вам потребуется выпить 3 бутылки газировки).

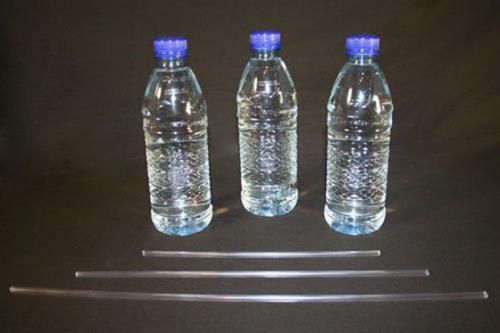

Что Вам нужно: Расходные материалы
(3) Бутылки с водой 0,5 литра
(1) 9" Длина трубки
(1) 11" Длина трубки
(1) 15" Длина трубки
Небольшое количество пластилина или герметика
Примечание: Трубка для аквариумов 3/16" (5 мм) или любая другая с тонкими жёсткими стенками. Почти любая трубка будет работать, даже гибкая, но с жёсткой очень легко работать. Я, например, набрал подходящие трубки в местном магазине для домашних животных по цене около $0,50 за фут.

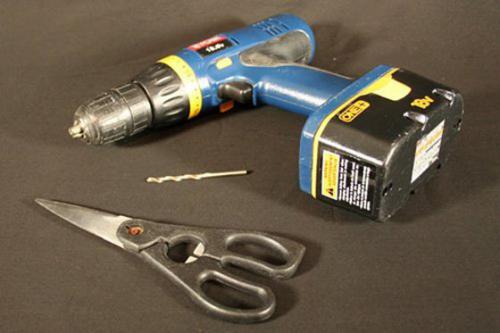

Что вам нужно: Инструменты и оборудование
Ножницы
Дрель (ручная или электрическая)
5/32" (4 мм) сверло (чуть меньше диаметра трубки)
Вы подготовили материалы и инструмент, и начнём рассказ, как сделать фонтан Герона своими руками.

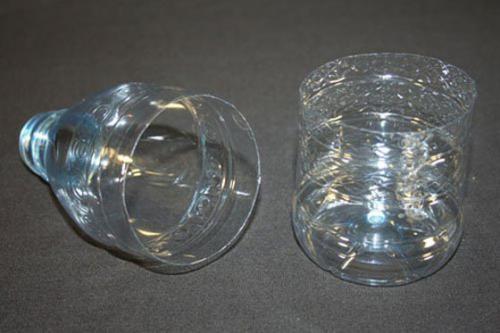

Шаг 1: Сделайте резервуар фонтана
Разрежьте одну из бутылок пополам как показано на рисунке. Не выбрасывайте донышко бутылки, вы можете использовать его, чтобы заполнить фонтан, когда мы всё сделаем.

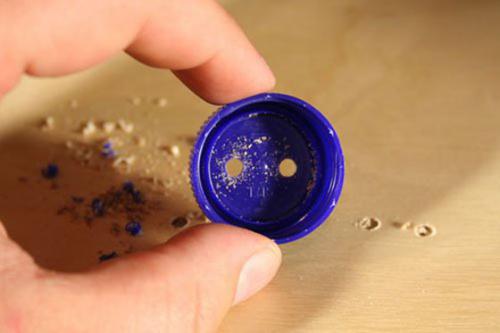

Шаг 2: Сверление отверстий

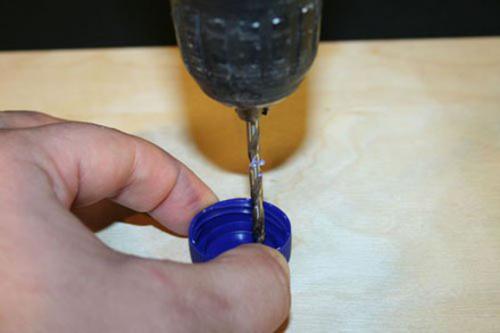

Вам потребуется просверлить по 2 отверстия в каждой крышке. Перед началом сверления отверстий в колпачке, подложите кусок деревяшки в качестве опоры крышки.
Когда вы закончите с первой крышкой, используйте её в качестве ориентира для сверления отверстий во второй крышке. Вы можете совместить колпачки верхними крышками при сверлении отверстий. Теперь вы должны иметь крышки, каждая из которых имеет отверстия, просверленные примерно в том же месте.

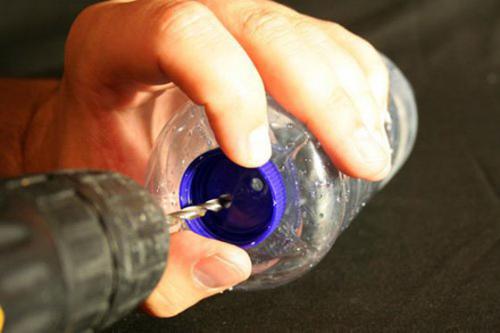

Шаг 3: Сверление отверстий Часть 2
Возьмите одну из крышек, и используйте её в качестве ориентира для сверления отверстий в нижней части одной из оставшихся нетронутыми бутылок. Это будет в конечном итоге бутылка {B}, как показано на рисунке ниже.
Шаг 5: Подсоединяем трубки фонтана Герона
Подсоедините трубки, как показано на рисунке выше. Все соединения должны быть герметичными. Если вы использовали сверло на 5/32, они должны получиться. Если нет, то просто добавьте небольшое количество пластилина (или герметика) для герметизации отверстия вокруг трубки. Также необходимо герметизировать соединение между бутылкой {A} и {B}. Вы можете увидеть его в первой картине. Остальные соединения не протекут, и я там не использовал герметик.
Примечание: Убедитесь, что трубки находятся на соответствующих высотах в каждой бутылке. Эти высоты очень важны!
Шаг 6: Добавьте воду и наслаждайтесь!
Теперь всё, что вам нужно сделать, это заполнить бутылку {b} водой, и скрутить всю систему вместе. Чтобы фонтан Герона, собранный своими руками заработал, добавьте воду в верхнюю бутылку {а}. Наслаждайтесь домашним фонтаном без электричества!
Фонтан Герона расчет. "Вечный" фонтан Герона
Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии. На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей.
Фонтан Герона - это диковинный декор, работающий без электричества. Это интересное "сооружение" можно сделать самостоятельно в домашних условиях и удивить своих друзей.
Древнеарабские рукописи донесли до нас рассказ об удивительных творениях античного изобретателя Герона Александрийского. Одно из них — красивая чудо-чаша в храме, из которой бил фонтан. Нигде не было видно никаких подводящих труб, а внутри — механических устройств. Откуда же бралась вода? Почему устремлялась вверх?! Даже современный человек удивился бы. Ведь это вопреки закону всемирного тяготения! Но увидеть прапраправнука героновского фонтана можно было на недавней выставке научно-технического творчества молодежи. Среди ее экспонатов демонстрировался сосуд, очень похожий на древнюю чашу. Из него тоже фонтанировала вода. Сосуд можно было потрогать, взять в руки… Но как и откуда бил фонтан — оставалось секретом. Чудо? — Нет, — ответил автор игрушки Виктор Жигунов. И объяснил нам принцип действия на простейшей модели.
А тут вам объяснит принцип работы фонтана Герона Александр Пушной в начно-популярной передаче "Галилео. Эксперимент. Фонтан Герона"
Именно независимой работой интересен фонтан Герона. Многие современные юные исследователи часто пытаются создать такой аппарат своими руками. Как это сделать, можно посмотреть в роликах и почитать на других сайтах, где подробно показан алгоритм создания фонтана Герона из разных подручных средств.
ФОНТАН ГЕРОНА СВОИМИ РУКАМИ
Как сделать фонтан Герона из пластиковых бутылок
Фонтан Герона без трубок
ЗДЕСЬ ВЫ МОЖЕТЕ НАЙТИ ИНТЕРЕСНЫЕ МАТЕРИАЛЫ
О СОЗДАНИИ ФОНТАНА ГЕРОНА
***
Как сделать фонтан Герона из бутылок (полное иллюстрированное описание и расчеты)
***
Секрет фонтана Нерона спустя 20 веков
***
Тут вы сможете прочитать о самом Героне Александрийском.
Вечный фонтан Герона на даче. Фонтан Герона: как он работает
Если бросаться умными терминами, то в основу работы фонтана Герона положен принцип гидропневматики – работу по выталкиванию воды вверх струей производит воздух и сама жидкость. Естественно, дело здесь не обходится без гравитации, благодаря которой в системе фонтана создается необходимое давление. Такой фонтан состоит минимум из трех емкостей.
- Чаша. Назовем ее точкой отсчета – стартом, с которого жидкость начинает свое движение в системе фонтана Герона. Это обычная открытая емкость, изготовленная по типу миски или тарелки. Из нее по тонкой трубке вода поступает в пустую емкость, расположенную в самом низу фонтана.
- Нижняя пустая емкость. Она служит для достижения двух целей. Во-первых, стекающая с чаши вода сжимает содержащийся в ней воздух и тем самым создает давление, необходимое для выталкивания воды струей вверх. И, во-вторых, в ней собирается вода, которая создает это давление (то есть та, которая стекает вниз). Здесь она и остается до следующей перезарядки фонтана.
- Верхняя емкость – в заряженном состоянии она с водой. Именно эта жидкость и выталкивается наружу в виде тонкой струи воды. Выталкивается она благодаря сжатому воздуху – давлению, образовавшемуся в нижней колбе. Этот воздух по тонкой трубке поступает в верхнюю колбу, вытесняя оттуда жидкость, которая изливаясь фонтанчиком, снова попадает в чашу, откуда, опять-таки, стекает в нижнюю колбу.
Фонтан Герона генератор. Фонтан Герона: диковинный декор, работающий без электричества
Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии.
На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей. Именно независимой работой интересен фонтан Герона, о самостоятельном изготовлении которого мы и поговорим в этой статье. Вместе с сайтом Дом Мечты мы разберемся с его конструкцией, изучим принцип работы и ответим на вопрос, как сделать это чудо своими руками?
Как сделать фонтан Герона фото
Фонтан Герона: как он работает
Если бросаться умными терминами, то в основу работы фонтана Герона положен принцип гидропневматики – работу по выталкиванию воды вверх струей производит воздух и сама жидкость. Естественно, дело здесь не обходится без гравитации, благодаря которой в системе фонтана создается необходимое давление. Такой фонтан состоит минимум из трех емкостей.
- Чаша. Назовем ее точкой отсчета – стартом, с которого жидкость начинает свое движение в системе фонтана Герона. Это обычная открытая емкость, изготовленная по типу миски или тарелки. Из нее по тонкой трубке вода поступает в пустую емкость, расположенную в самом низу фонтана.
- Нижняя пустая емкость. Она служит для достижения двух целей. Во-первых, стекающая с чаши вода сжимает содержащийся в ней воздух и тем самым создает давление, необходимое для выталкивания воды струей вверх. И, во-вторых, в ней собирается вода, которая создает это давление (то есть та, которая стекает вниз). Здесь она и остается до следующей перезарядки фонтана.
- Верхняя емкость – в заряженном состоянии она с водой. Именно эта жидкость и выталкивается наружу в виде тонкой струи воды. Выталкивается она благодаря сжатому воздуху – давлению, образовавшемуся в нижней колбе. Этот воздух по тонкой трубке поступает в верхнюю колбу, вытесняя оттуда жидкость, которая изливаясь фонтанчиком, снова попадает в чашу, откуда, опять-таки, стекает в нижнюю колбу.
Фонтан Герона время работы. Фонтан Герона

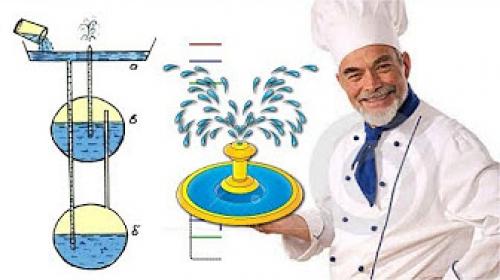

Фонтан Герона — придуманный Героном Александрийским остроумный прибор, служащий одним из образчиков знаний древних (за 200 лет до н. э.) в области гидростатики и аэростатики .
Прибор состоит из трёх сосудов , помещённых прямо один над другим и сообщающихся между собой: два нижних закрытые, а верхний имеет форму открытой чаши, в которую наливается вода, а также и в средний сосуд, через отверстие в дне чаши, потом закрываемое. По открытой трубке, идущей от дна чаши почти до дна самого нижнего сосуда, вода течёт из чаши вниз и, сжимая находящийся там воздух, увеличивает тем его давление . Нижний сосуд сообщён со средним посредством открытой трубочки, начинающейся в верхнем дне его и идущей до верхнего дна среднего сосуда, так что находящийся здесь над поверхностью воды воздух также сжимается. Производя давление на воду, воздух заставляет её подниматься из среднего сосуда по особой трубке, проведённой почти от его дна в верхнюю чашу, где из конца этой трубки, возвышающейся над поверхностью воды, и бьёт фонтан. Высота фонтана, в идеальных условиях, равна разнице уровней поверхности воды в среднем и нижнем сосудах. Но трение жидкости, движущейся в трубках, и другие причины уменьшают высоту фонтана. Вода фонтана, падающая в чашу, течёт из неё по трубке в нижнее отделение прибора, где уровень воды постепенно повышается, и потому высота давящего столба, измеряемая от названного уровня до уровня воды в чаше, постепенно уменьшается; уровень же воды в среднем сосуде, по мере расходования воды фонтаном, понижается. По этим двум причинам высота фонтана постепенно убывает и, наконец, движение воды прекращается. Фонтан Герона очень прост в изготовлении.
Столб воды в верхнем сосуде до её поверхности в нижнем, создает избыточное давление в нижнем сосуде. Сжатый воздух из нижнего сосуда передает полученное давление в средний сосуд, тем самым оказывая давление на воду. Далее вода поднимается в третий сосуд и вырывается фонтаном вверх.
