Фонтан Герона, как работает. "Вечный" фонтан Герона

Фонтан Герона, как работает. "Вечный" фонтан Герона

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии. На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей.

Фонтан Герона - это диковинный декор, работающий без электричества. Это интересное "сооружение" можно сделать самостоятельно в домашних условиях и удивить своих друзей.

Древнеарабские рукописи донесли до нас рассказ об удивительных творениях античного изобретателя Герона Александрийского. Одно из них — красивая чудо-чаша в храме, из которой бил фонтан. Нигде не было видно никаких подводящих труб, а внутри — механических устройств. Откуда же бралась вода? Почему устремлялась вверх?! Даже современный человек удивился бы. Ведь это вопреки закону всемирного тяготения! Но увидеть прапраправнука героновского фонтана можно было на недавней выставке научно-технического творчества молодежи. Среди ее экспонатов демонстрировался сосуд, очень похожий на древнюю чашу. Из него тоже фонтанировала вода. Сосуд можно было потрогать, взять в руки… Но как и откуда бил фонтан — оставалось секретом. Чудо? — Нет, — ответил автор игрушки Виктор Жигунов. И объяснил нам принцип действия на простейшей модели.

А тут вам объяснит принцип работы фонтана Герона Александр Пушной в начно-популярной передаче "Галилео. Эксперимент. Фонтан Герона"

Именно независимой работой интересен фонтан Герона. Многие современные юные исследователи часто пытаются создать такой аппарат своими руками. Как это сделать, можно посмотреть в роликах и почитать на других сайтах, где подробно показан алгоритм создания фонтана Герона из разных подручных средств.

ФОНТАН ГЕРОНА СВОИМИ РУКАМИ

Как сделать фонтан Герона из пластиковых бутылок

Фонтан Герона без трубок

ЗДЕСЬ ВЫ МОЖЕТЕ НАЙТИ ИНТЕРЕСНЫЕ МАТЕРИАЛЫ

О СОЗДАНИИ ФОНТАНА ГЕРОНА

***

Как сделать фонтан Герона из бутылок (полное иллюстрированное описание и расчеты)

***

Секрет фонтана Нерона спустя 20 веков

***

Тут вы сможете прочитать о самом Героне Александрийском.

Связанные вопросы и ответы:

Усовершенствованный фонтан Герона. Фонтан Герона

Фонтан Герона  — придуманный Героном Александрийским остроумный прибор, служащий одним из образчиков знаний древних (за 200 лет до н. э.) в области гидростатики и аэростатики .

Прибор состоит из трёх сосудов , помещённых прямо один над другим и сообщающихся между собой: два нижних закрытые, а верхний имеет форму открытой чаши, в которую наливается вода, а также и в средний сосуд, через отверстие в дне чаши, потом закрываемое. По открытой трубке, идущей от дна чаши почти до дна самого нижнего сосуда, вода течёт из чаши вниз и, сжимая находящийся там воздух, увеличивает тем его давление . Нижний сосуд сообщён со средним посредством открытой трубочки, начинающейся в верхнем дне его и идущей до верхнего дна среднего сосуда, так что находящийся здесь над поверхностью воды воздух также сжимается. Производя давление на воду, воздух заставляет её подниматься из среднего сосуда по особой трубке, проведённой почти от его дна в верхнюю чашу, где из конца этой трубки, возвышающейся над поверхностью воды, и бьёт фонтан. Высота фонтана, в идеальных условиях, равна разнице уровней поверхности воды в среднем и нижнем сосудах. Но трение жидкости, движущейся в трубках, и другие причины уменьшают высоту фонтана. Вода фонтана, падающая в чашу, течёт из неё по трубке в нижнее отделение прибора, где уровень воды постепенно повышается, и потому высота давящего столба, измеряемая от названного уровня до уровня воды в чаше, постепенно уменьшается; уровень же воды в среднем сосуде, по мере расходования воды фонтаном, понижается. По этим двум причинам высота фонтана постепенно убывает и, наконец, движение воды прекращается. Фонтан Герона очень прост в изготовлении.

Столб воды в верхнем сосуде до её поверхности в нижнем, создает избыточное давление в нижнем сосуде. Сжатый воздух из нижнего сосуда передает полученное давление в средний сосуд, тем самым оказывая давление на воду. Далее вода поднимается в третий сосуд и вырывается фонтаном вверх.

СПб., 1890—1907.

Фонтан Герона генератор. Фонтан Герона: диковинный декор, работающий без электричества

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии.
На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей. Именно независимой работой интересен фонтан Герона, о самостоятельном изготовлении которого мы и поговорим в этой статье. Вместе с сайтом Дом Мечты мы разберемся с его конструкцией, изучим принцип работы и ответим на вопрос, как сделать это чудо своими руками?

Как сделать фонтан Герона фото

Фонтан Герона: как он работает

Если бросаться умными терминами, то в основу работы фонтана Герона положен принцип гидропневматики – работу по выталкиванию воды вверх струей производит воздух и сама жидкость. Естественно, дело здесь не обходится без гравитации, благодаря которой в системе фонтана создается необходимое давление. Такой фонтан состоит минимум из трех емкостей.

1. Чаша. Назовем ее точкой отсчета – стартом, с которого жидкость начинает свое движение в системе фонтана Герона. Это обычная открытая емкость, изготовленная по типу миски или тарелки. Из нее по тонкой трубке вода поступает в пустую емкость, расположенную в самом низу фонтана.
2. Нижняя пустая емкость. Она служит для достижения двух целей. Во-первых, стекающая с чаши вода сжимает содержащийся в ней воздух и тем самым создает давление, необходимое для выталкивания воды струей вверх. И, во-вторых, в ней собирается вода, которая создает это давление (то есть та, которая стекает вниз). Здесь она и остается до следующей перезарядки фонтана.
3. Верхняя емкость – в заряженном состоянии она с водой. Именно эта жидкость и выталкивается наружу в виде тонкой струи воды. Выталкивается она благодаря сжатому воздуху – давлению, образовавшемуся в нижней колбе. Этот воздух по тонкой трубке поступает в верхнюю колбу, вытесняя оттуда жидкость, которая изливаясь фонтанчиком, снова попадает в чашу, откуда, опять-таки, стекает в нижнюю колбу.



Фонтан Герона из одной бутылки. Фонтан Герона из бутылок

Пластиковая тара — удобная вещь, которая может использоваться для поделок и не только. Для любителей мастерить, пора вспомнить школьную программу по физике за 7 класс. Фонтан Герона — изобретение до нашей эры, которое является актуальной находкой в наши дни.
Украсить фонтан можно любым способом — задрапировать в кувшин, спрятать в игрушку или дополнить подсветкой.

Домашний мини фонтан

Как сделать фонтан без насосов и генераторов, используя самые простые подручные материалы:

• саморезы;
• дрель;
• пластиковые трубки разного диаметра (этот момент особенно важен, о чем можно узнать из статьи о вечном фонтане );
• герметик или клей;
• обычные пластиковые бутылки — 2 или 3 шт.

На схеме показано устройство будущей конструкции, в которой важно соблюсти расстояние и длину трубок внутри сосуда. Такой фонтан будет работать по принципу выдавливания воды и воздуха собственным весом жидкости.

Обратите внимание! Герметичность также должна быть соблюдена на 100%.

Схема сборки фонтана из 3-х сосудов

Разрежьте одну бутылку пополам. Верхняя часть с горлышком послужит резервуаром для фонтана (чаша).

Следует помнить, что внутри конструкции будут располагаться пластиковые трубки (подойдет капельница, соломка для коктейля). Для этого в крышках делаются отверстия требуемого диаметра, а трубка обрезается до нужной длины).

Нижнюю и среднюю бутылки соединить между собой при помощи клея в области горловин (склеить крышки, предварительно приклеив их к горловине).

Резервуар (чаша) для фонтана приклеивается ко дну второй емкости, а в крышке и дне (соответственно) делается отверстие для трубок. Все стыки герметизируются.

Далее, в верхнюю чашу наливается столько же воды, сколько входит во вторую бутылку. Вода будет стекать в нижнюю часть. Чтобы ее вернуть в центр фонтана, достаточно перевернуть конструкцию.

Когда вся жидкость окажется в центральном резервуаре, остается созерцать на живой фонтан, без внешних источников питания. Для этого, в верхнюю чашу добавляется немного жидкости, которая запускает следующий цикл:

• вода из верхней чаши попадает в нижнюю бутылку, выталкивая воздух во вторую емкость;
• за счет давления воздушных масс, во втором бутылке вода вынуждена искать выход, коим служит трубка;
• вода поступает в трубку, поднимается вверх и образуется фонтан.

Данный процесс не является бесконечным до момента, пока, не закончится вода во второй бутылке. Далее, все можно повторить — перевернуть емкость, долить немного воды в чашу и все!

Если есть желание и фантазия, то такой мини фонтан можно сделать вечным, о чем будет следующая статья нашего канала Дзен .

Фонтан Герона расчет. НОВЫЕ ГЕРОНОВЫ ФОНТАНЫ

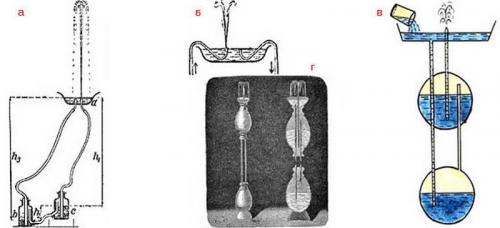

Обычная форма фонтана, приписываемого древнему механику Герону, вероятно, известна моим читателям, Напомню здесь его устройство, прежде чем перейти к описанию новейших видоизменений этого любопытного прибора. Геронов фонтан (см. рисунок) состоит из трех сосудов: верхнего открытого а и двух шарообразных b и с , герметически замкнутых. Сосуды соединены тремя трубками, расположение которых показано на рисунке. Когда в а есть немного воды, шар b наполнен водой, а шар с – воздухом, фонтан начинает действовать: вода переливается по трубке из а в с , вытесняя оттуда воздух в шар b ; под давлением поступающего воздуха вода из b устремляется по трубке вверх и бьет фонтаном над сосудом а . Когда же шар b опорожнится, фонтан перестает бить.

Старинный геронов фонтан.

Такова старинная форма геронова фонтана. Уже в наше время один школьный учитель в Италии, побуждаемый к изобретательности скудной обстановкой своего физического кабинета, упростил устройство геронова фонтана и придумал такие видоизменения его, которые каждый может устроить при помощи простейших средств (см. следующий рисунок). Вместо шаров он употребил аптечные склянки; вместо стеклянных или металлических трубок взял резиновые. Верхний сосуд не надо продырявливать: можно просто ввести в него концы трубок, как показано на рисунке вверху.

Современное видоизменение геронова фонтана. Вверху – вариант устройства тарелки.

В таком видоизменении прибор гораздо удобнее к употреблению: когда вся вода из банки b перельется через сосуд а в банку с , можно просто переставить банки b и с , и фонтан вновь действует; не надо забывать, разумеется, пересадить также наконечник на другую трубку.

Другое удобство видоизмененного фонтана состоит в том, что он дает возможность произвольно изменять расположение сосудов и изучать, как влияет расстояние уровней сосудов на высоту струи.

Если желаете во много раз увеличить высоту струи, вы можете достигнуть этого, заменив в нижних склянках описанного прибора воду ртутью, а воздух – водой:

Фонтан, действующий давлением pтyти. Струя бьет раз в десять выше разности уровней ртути.

Действие прибора понятно: ртуть, переливаясь из банки с в банку b , вытесняет из нее воду, заставляя ее бить фонтаном. Зная, что ртуть в 13,5 раза тяжелее воды, мы можем вычислить, на какую высоту должна подниматься при этом струя фонтана. Обозначим разницу уровней соответственно через h1, h2, h3. Теперь разберемся, под действием каких сил ртуть из сосуда с перетекает в b . Ртуть в соединительной трубке подвержена давлению с двух сторон. Справа на нее действует давление разности h2 ртутных столбов (которое равносильно давлению в 13,5 раза более высокого водяного столба, 13,5 h2) плюс давление водяного столба h1. Слева напирает водяной столб h3. В итого ртуть увлекается силой

13,5h2 + h1 – h3.

Но h3 – h1 = h2; заменяем поэтому h1 – h3 на минус h2 и получаем:

13,5h2 – h2 т. е. 12,5h2.

Итак, ртуть поступает в сосуд b под давлением веса водяного столба высотой 12,5 h2. Теоретически фонтан должен бить поэтому на высоту, равную разности ртутных уровней в склянках, умноженной на 12,5. Трение несколько понижает эту теоретическую высоту.

Тем не менее описанный прибор дает удобную возможность получить бьющую высоко вверх струю. Чтобы заставить, например, фонтан бить на высоту 10 м, достаточно поднять одну банку над другой примерно на один метр. Любопытно, что, как видно из нашего расчета, возвышение тарелки а над склянками с ртутью нисколько не влияет на высоту струи.
