Сварить металлический каркас. Виды каркаса

Сварить металлический каркас. Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей :

• Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
• Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.

Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму . Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ :

• Эксплуатационные качества металла выше, чем у древесины.
• Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
• Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
• Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
• При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

Бытовка из профильной трубы своими руками. Как построить бытовку своими руками — фото инструкция

Для того, чтобы бытовка была надежной, к ее изготовлению следует отнестись серьезно. Но как построить бытовку своими руками? Данная пошаговая инструкция вам в помощь. Если вы изготовите сами или закажете у производителя дачную бытовку, которая будет собираться по схеме описанной ниже, будьте уверены — она прослужит вам еще очень долго. Даже после того, когда потребность в ее использовании как жилья отпадет — вы сможете использовать ее в качестве подсобного помещения.

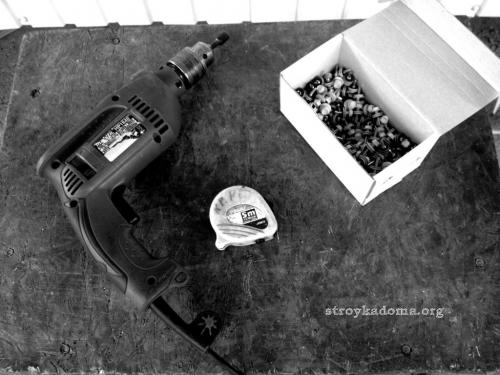

Для изготовления бытовки вам понадобиться такие инструменты:

• Сварочный аппарат
• Молоток
• Болгарка большая и маленькая
• Дрель с кровельной насадкой и сверлами
• Кисточки для краски
• Отвертки
• Уголок столярный большой и маленький
• Сварочная маска
• Рулетка на 6 метров
• Степлер
• Ножовка по дереву

Перед тем, как начать делать бытовку своими руками, приготовьте весь необходимый инструмент.

Расходные материалы, которые понадобятся для изготовления каркасной бытовки своими руками:

• Труба профильная 40х60, 40х40, 40х20, 20х20
• Профнастил оцинкованный или цветной
• Утеплитель Isover 50-100 мм.
• Гидробарьер
• Паробарьер
• Рейка монтажная 20х40
• Гладкий лист оцинкованный (можно неликвидный)
• Грунтовка по металлу
• Саморезы кровельные 19мм., в цвет профнастила
• Саморезы «блошки»
• Саморезы каленые по дереву 35мм
• Заклепки
• Гибочные элементы из металла для профнастила
• Скобы для степлера
• Плита OSB толщиной 10мм, и 20мм.
• Окно металлопластиковое
•  Пена монтажная
• Провод электрический 2х2,5
• Розетки, выключатели и автоматы.

Каркас из уголка чертеж. Размеры самодельного гаража

Строительные нормы и правила № 2.07.01-89 и № 21-01-97 регламентируют строительство отдельного или пристроенного гаража согласно его размерам и местоположению объекта:

1. Расстояние до соседнего гаража или земельного участка ≥1 метр, расстояние от стоящего рядом жилья ≥ 6 метров;
2. Гаражные ворота нельзя располагать на одной линии с «красной линией», минимальное расстояние от нее отступ ≥5 метров. «Красная линия» разделяет границы земельных участков. Это условная граница, которая на карте обозначается красной линией и отделяет конкретный участок от соседних кварталов и микрорайонов, улиц, дорого и проездов, площадей и централизованных инженерных коммуникаций;
3. Стандартный гараж для одной машины имеет габариты 3 х 5 метров, для двух машин – больше по всем сторонам на 4,5-5 метра. Высота гаража должна быть не меньше 2-2,5 метров, свободное расстояние вокруг автомобиля – 1 метр.

Стандартные габариты гаража для одной машины

Размеры будущего гаража влияют на комфортность его эксплуатации. На небольшом земельном участке все поневоле стремятся сэкономить пространство, но минимальные размеры гаража не должны уходить от следующих требований:

1. Минимальная высота гаража должна быть на 50 см выше среднего роста человека;
2. Минимальная ширина гаража должна отталкиваться от ширины автомобиля с добавленными 80 см;
3. Минимальная длина гаража должна соответствовать длине автомобиля, умноженной на 1,5.

Самый дешевый проект самодельного гаража – из металлопрофиля. При соответствующем наружном и внутреннем утеплении, антикоррозийной защите и надежном фундаменте такое сооружение будет служить достаточно долго – несколько десятков лет. Любой чертеж гаража из металлопрофиля опирается на основы каркасного строительства, то есть, сначала создается металлический каркас, который затем обшивается профлистом или другим листовым металлическим прокатом, утепляется и декорируется (также снаружи и внутри). Монтаж каркаса проводится по одной технологии для всех сооружений на основе металлических каркасных элементов.

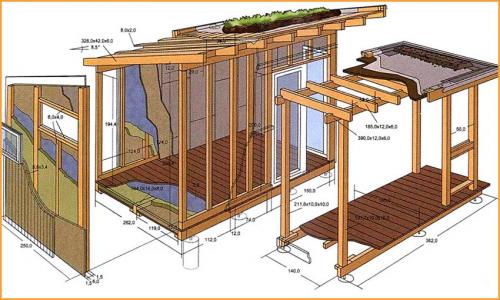

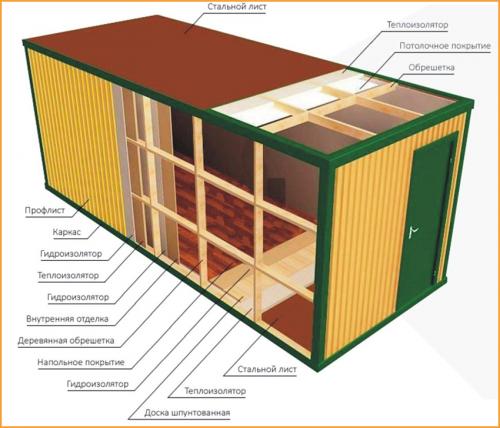

Бытовка на металлическом каркасе. Схема каркаса бытовки

Основой каркаса бытовки являются 2 прямоугольника из бруса 100х100 мм или более, соединенные вертикальными стойками. Размеры — 6 м длина, 3 м ширина. Для нижнего прямоугольника рекомендуется брус 100х150 мм и более.

Нижний прямоугольник дополнительно укрепляется центральной продольной опорной балкой, набиванием сверху второго бруса 100х100 мм, и поперечными лагами для пола из бруса 50х100 мм с шагом 0,6 м.

Чтобы обеспечить необходимый угол наклона крыше, высота передних вертикальных стоек должны быть на полметра больше высоты задних. При расчетной высоте потолка бытовки 2,5 м задние стойки 2,3 м, передние — 2,8 м.

Необходимо по 2 дополнительных вертикальных стойки из бруса 50х100 мм на каждый торец здания, 4 на передний и 3 на задний фасад. Расположение стоек должно исходить из расположения окон и дверей, по заднему фасаду — равномерно с шагом 1,5 м.

К верхушке каждой угловой вертикальной стойки с двух сторон должны подходить диагональные раскосы доской 100х40 мм. К вспомогательным угловым стойкам, не имеющим фиксации оконными и дверными проемами, тоже нужно подвести подобные раскосы, хотя бы с одной стороны. Есть также варианты с подведением коротких раскосов с двух сторон к каждой стойке.

Фронтальный верхний каркасный брус находится на полметра выше нижнего, давая основу для крепления стропил.

Стропила из бруса 50х100 мм расставляются равномерно поперек каркаса с шагом 0,6 м, выходя за каркас с обеих сторон на 30 см. Первое и последнее стропило дополнительно крепится поперечными досками к верхним торцевым балкам.

Как сварить каркас вагончика. Материал для изготовления дачной бытовки

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.

Источник: https://detali-interera.ru-land.com/stati/karkas-bytovki-svoimi-rukami-vidy-karkasnyh-bytovok
