Как сварить коптильню холодного копчения своими руками. Схемы и конструкции коптилен

26.03.2020 в 11:14

Как сварить коптильню холодного копчения своими руками. Схемы и конструкции коптилен

Для каждого вида копчения также предусмотрены определенные типы коптилен, конструкционные особенности которых принципиально важны.

Коптильня горячего копчения своими руками представляет собой емкость, которая имеет крышку, которая обязательно плотно закрывается. Сконструировать данное устройство можно из металлических ящика, бочки, ведра. Основными составляющими коптильни являются:

● топка — она находится непосредственно под камерой и выполняет функцию нагрева;
● герметичная коптильная камера — отвечает за равномерное прогревание воздуха и достижение высоких температур. Так как в основном процесс горячего копчения происходит при температуре 100 градусов, камер может быть несколько;
● гидрозатвор — его установка поможет уменьшить количество канцерогенов в дыме, а также создать барьер для воздушных потоков внутри и снаружи;
● решетки — на них размещаются продукты, поддающиеся обработке;
● поддон — из продуктов выделяется жир и сок, которые, попадая на дно камеры начинают гореть, негативно воздействуя на вкусовые качества мяса, рыбы и растительных продуктов. Съемный поддон должен легко сниматься.

Основные схемы коптилен горячего копчения приведены ниже на рисунке:

Коптильня холодного копчения своими руками строится по принципу того, что дым, который достигает продукта, должен успеть остыть. Она может быть произвольных размеров и, как правило, состоит из таких основных частей:

● топка — она может быть сложена из кирпича или сделана из металлических пластин. Так как процесс обработки продуктов длится достаточно долго, топка должна быть оснащена удобным зольником, а также дверцей для дыма, которая регулирует основной поток;
● коптильная камера — температура при холодном копчении невысокая, поэтому для изготовления камеры можно использовать различные материалы, в том числе дерево. Наиболее удобным будет использование бочки;
● дымоход — он соединяет между собой топку и камеру. Для его конструирования подойдет металл. Также дымоход можно вырыть в земле. Не рекомендуется использовать кирпич, который относится к пористым материалам.

Коптильня холодного копчения своими руками в гараже.


Вот, решил поделиться своей самоделкой, за изготовление которой давно хотел взяться, ну и… сделал, короче!
И так, начну с того самого приспособления, которое именуется дымогенератором, идея сама по себе не нова и подсмотрена мной на просторах, есть масса вариантов из чего можно сделать дымогенератор, я вот, сделал из отслужившего свое электрического чайника, изготовленного из нержавеющей стали, я просто убрал из конструкции все пластиковые детали, не особо заморачиваясь закрыв все лишние отверстия болтами и гайками.

вот такая получилась конструкция, не особо красивая, но самое главное — функционал!

Делается в крышке отверстие, в которое вставляется устройство, состоящее из двух сгонов с фурнитурой, тройника, штуцера и кусочка трубки меньшего диаметра, которая вставляется в штуцер и должна входить через тройник в трубу большего диаметра примерно на 1 сантиметр…

вот в этот тройник вставляем штуцер с трубкой

от эта трубочка, которая в тройник

Вот так выглядит дымогенератор в сборе, в действии …

дымок виден…

Далее в чайник насыпаем щепу, в нижней части чайника проделываем отверстие для розжига и подачи воздуха, к штуцеру подсоединяем через шланг компрессор слабой мощности (тут отдельная история, сначала я подключил компрессор от аквариума, но потом поменял на самодельный слепленный из пластиковой канистры и обычной форточной вытяжки)

Вот такая щепа, одного пакета хватает на одну загрузку…

Обычная пластиковая канистра на 10 литров

В пробку вставляем штуцер, на него шланг и к штуцеру дымогенератора…

Саму коптильную камеру изначально было решено делать из многослойной фанеры, но из за нехватки времени и необходимых навыков в работе с деревом, конструкция коптильной камеры получила значительные изменения и в своем финальном варианте сделана как и многими другими из обычной двухсотлитровой бочки от автомобильного масла, при этом тщательно отмытая с применением синтетических моющих средств (кто-то скажет, что это вредно, ну там нефтепродукты и все такое, но с другой стороны, непосредственного контакта с продуктами бочка не имеет, высох температур, способных вызвать испарение вредных веществ там тоже нет, так как дым поступает холодным, ну а в третьих сами по себе копченые продукты вредны, так что…)

Жена болгарина помогла искромсать бочку

Бочку пришлось немного доработать, спилив верхнюю часть примерно на 2 — 2,5 см., при этом с внутренней стороны по кромке была приклепана металлическая полоса, чтобы срезанная верхняя часть бочки надевалась как крышка, в два уровня в бочку встроены металлические прутья диаметром 12 мм, на одном торце которых нарезана резьба М-10, при помощи которой прутья фиксируются в бочке и сами не выпадают при транспортировке коптильни с места на место…При этом дно бочки нужно застелить обычной фольгой, чтобы то, что капает с коптящихся продуктов не оставалось на дне бочки, размещаем на заранее приготовленных крючках продукты, предназначенные для копчения, в моем случае это корейка, куры и колбаски для гриля и вперед, на испытания!

Вот так, приклепал изнутри полоску, чтобы плотнее накрывать бочку, а дым выходит из горловины…

Вот такие прутья, вместо гаек использовал барашки, чтобы не заморачиваться с инструментом, если необходимо демонтировать.

Фольга на дно и вперед!

Коптильня холодного копчения с дымогенератором. Дымогенератор своими руками: чертежи, виды, обучающее видео

14 мин.

Крайне трудно найти человека, брезгливо морщащего нос, учуявший запах копченостей — рыбных или мясных. Такие деликатесы любят практически все, но магазинные продукты нравятся немногим. Причина — их ненатуральность, вредные добавки, применяемые для «улучшения» вкуса, пренебрежение к технологии изготовления. Поэтому многие идут другим путем — решают собрать дымогенератор своими руками , ведь чертежи этого агрегата найти нетрудно. Главное — понять принцип работы и следовать рекомендациям неукоснительно.

Коптильня холодного копчения с дымогенератором. Дымогенератор своими руками: чертежи, виды, обучающее видео

Знакомство с будущим помощником

Для получения продуктов холодного копчения на них длительно воздействуют невысокими температурами — 20-40°. Лучший источник — дым тлеющих дров. Во время процесса рыба и мясо, сало, сыр приобретают специфический запах, вкус. Сохраняются все полезные вещества, а бактерии погибают. Длительность обработки зависит от размеров будущей копчености, иногда на нее уходит несколько суток. Операция «дымогенератор своими руками» должна учитывать несколько требований к агрегату:

  • он должен уметь функционировать автономно длительное время;
  • оптимальный температурный режим невозможен без устройства системы охлаждения;
  • обязательно большое количество дыма, оно — гарант быстрого копчения продуктов.

Коптильня холодного копчения с дымогенератором. Дымогенератор своими руками: чертежи, виды, обучающее видео

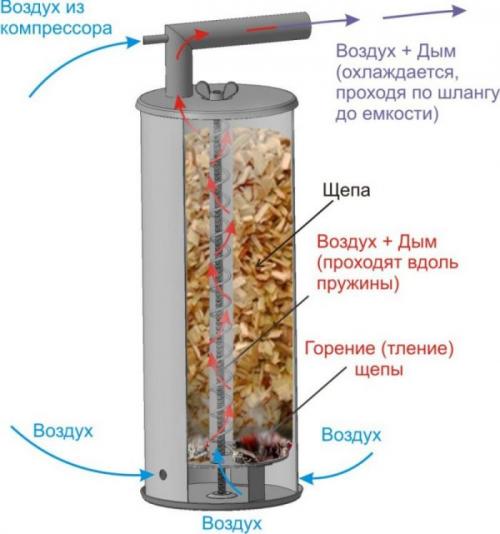

Главное в дымогенераторе — топка для опилок, стружки либо щепы. Расстояние между ней и коптильным шкафом в стационарных моделях доходит до нескольких метров. Труба, соединяющая 2 отсека, может быть углублена в землю или располагаться открыто. Это необходимо, чтобы дым успевал охлаждаться. Образующийся конденсат связывает все нежелательные продукты — деготь, копоть, сажу и иные вещества «нон грата».

Размеры и цена классических моделей не слишком вдохновляют, поэтому предпочитают собирать компактные, мобильные агрегаты. Несмотря на изобилие разнообразных дымогенераторов, изготовленных самостоятельно, схемы их строения почти не отличаются.

Коптильня холодного копчения с дымогенератором. Дымогенератор своими руками: чертежи, виды, обучающее видео

Источник: https://remont.ru-best.com/remont-doma/bolshaya-koptilnya-holodnogo-kopcheniya-vidy-koptilen-opisanie-i-princip-raboty

Коптильня холодного копчения своими руками чертежи и размеры. Копчение холодным способом, его тонкости

Как сделать коптильню холодного копчения своими руками? Методов достаточно много, человек подбирает самый приемлемый для себя.

Из чего бы ни сделали данный агрегат, он включает в свою конструкцию следующие базовые части:

  1. Коптильная камера.
  2. Дымоход.
  3. Топочная печь.

Процесс холодного копчения своими руками начинается с момента поступления дыма в камеру.  Этот способ называется «холодным» условно, ведь для правильного приготовления продукции необходима высокая температура от 30 до 50 градусов. В случае копчения в прохладное время года, коптильный шкаф необходимо подогревать. Здесь поможет самая обычная осветительная лампа, которая выделяет достаточное количество тепла.

Сушильный шкаф — важный дополнительный элемент, находясь в котором продукты избавляются от лишней жидкости, что значительно влияет на свойства исходного сырья.

Сушат копчёности и на открытом воздухе, но очень удобно, когда две камеры — сушильная и коптильная, совмещены.

Копчение холодным способом занимает значительное время, если сравнивать его с горячим способом. Длительность самой процедуры холодного копчения составляет несколько дней, точнее от 5 до 7. Торопливость в этом деле не нужна, при этой температуре происходит быстрое размножение различных бактерий. Если не довести копчение до конца, то качество исходящей продукции значительно ухудшится.

В качестве топочного сырья используют дрова:

  • ольхи, очищенной от коры, чтобы избежать горького привкуса;
  • можжевельника;
  • берёзы и черёмухи;
  • дуба, клёна;
  • опилки или щепки от плодовых ягодных деревьев.

Не рекомендовано применять для розжига древесину хвойных деревьев и осины. Она отрицательно влияет на качество и вкус копчёностей, потому что их резкий запах перебьёт аромат копчения.

Слой хвороста, который необходимо разложить на коптилку, должен быть около 30 см. По состоянию верхних листьев судят о готовности продукции. Этот проверенный совет поможет не влезать в технологию путём приоткрывания дверцы шкафа. Для придания копчёным изделиям необычного запаха и вкуса, на дно дымохода можно разложить листья чёрной смородины и хрена.Продукты, которые коптились с соблюдением всех правил и норм, могут храниться без холодильника длительный период времени. Они обладают необычайным и изысканным вкусом и запахом. Копчёная продукция не влияет на организм негативно, в умеренном количестве потребляемых продуктов не несёт вреда. Такой способ обработки требует предварительной подготовки пищевых продуктов, ещё до начала копчения. Пять дней идёт подготовительный этап, а за ним наступает трёхдневный основной процесс обработки продуктов.

Холодное копчение в собственной коптильне, сооружённой своими руками, не требует каких-то особенных условий и исходных материалов. Для начала работы по созданию коптильни, достаточно найти небольшую площадь на садовом участке.

Видео как сделать коптильню холодного копчения, своими руками. Коптим рыбу.
