Существующие пневматические краскопульты обладают одной из трех технологий распыления:

• HP (от англ. high pressure - высокое давление)
• HVLP (от англ. high volume low pressure – большой объём, при малом давлении)
• LVLP (от англ. low volume low pressure – малый объём, при малом давлении)

Данные аббревиатуры присутствуют в названиях моделей.Теперь будьте предельно внимательны. Каждая технология имеет свои плюсы и минусы. Пневматические краскопульты HP. Устройства отличаются высоким давлением на выходе, которое может достигать до 1,5 атм. Такая особенность при водит к большому расходу воздуха. Тем не менее, образующийся факел достаточно широк. Он позволяет быстро и равномерно нанести лакокрасочное покрытие.

Достоинства:

• Окраска занимает мало времени
• Превосходное качество распыления
• Однородный красочный факел

Недостатки:

• Большой расход воздуха – необходим мощный компрессор
• Высокое давление требует определенных навыков обращения
• До 60% краски уходит в «красочный туман»
• Высокая загрязненность воздуха обязует использовать средства защиты

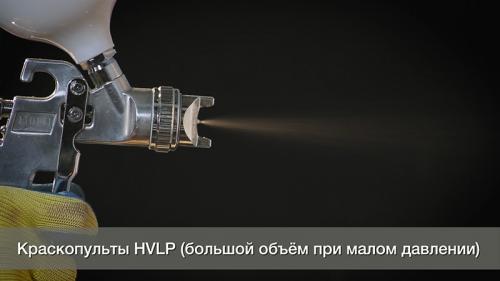

Пневматические краскопульты HVLP. Конструкция понижает давление на выходе. Это снижает скорость распыления частиц краски и позволяет добиться более плотного нанесения. За счет низкого давления можно держать пистолет ближе к поверхности, что снижает расход и загрязнение воздуха.

Достоинства:

• Экономия – теряется до 30% краски.
• Хорошее качество покрытия

. Недостатки:

• Высокая стоимость относительно моделей HP
• Большой расход воздуха – также требует мощный компрессор в тандеме

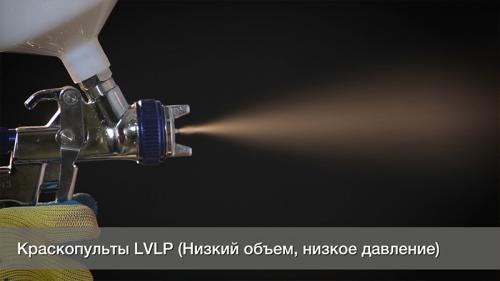

Цена на такой инструмент не является преградой для покупки. Экономия краски до 20% позволяет быстро окупить краскопульт, что делает его более предпочтительным выбором для многих. Пневматические Краскопульты LVLP. Технология считается самой прогрессивной на сегодняшний день. Распыление требует минимального количества воздуха на входе. Пневмоинструменты такого типа устойчивы к перепадам давления в компрессоре. Что касается расхода, то LVLP переносит более 70% краски. Им также работают вблизи от поверхности.

Достоинства

• Минимальное значение потери - до 20% краски
• Хорошее качество покрытия
• Устойчивость к переменам давления
• Низкое потребление воздуха

Недостатки:

• Высокая стоимость
• Требует навыка работы

Резюмируем вышесказанное. Модель HP дружелюбна к новичкам. Краскопульт пневматический быстро покроет большую поверхность, но краски уйдет больше и из-за дисперсии потребуется полировка. Качество покрытия значения не имеет, а краска недорогая? Смело выбирайте HP.Пневмокраскопульт LVLP часто выбирают опытные мастера автосервиса из-за экономии, возможности нанесения краски вблизи и отсутствие необходимости в полировке, что не является редкостью.Говоря о HLVP отметим, что такие пневматические устройства – нечто среднее между HP и LVLP.

Как работает краскопульт с нижним бачком. Устройство краскопульта пневматического

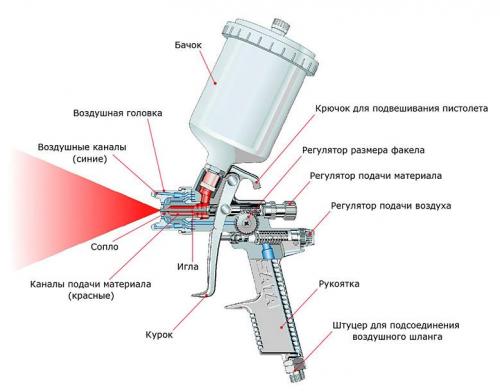

Если в хозяйстве есть воздушный компрессор, то с его помощью можно расширить возможности проведения покрасочных работ. Для этого понадобится приобрести краскопульт, который имеет простую конструкцию, и позволяет распылять краску на окрашиваемую поверхность. Ниже на фото представлен внешний вид краскопульта в разрезе с обозначением основных узлов и деталей.

Основу этого прибора составляет корпус, который изготавливается из стали. Встречаются также пластиковые краскопульты, однако они имеют ограниченный ресурс, и как правило предназначены для одноразового использования. В конструкции корпуса имеются различные регуляторы и пусковой курок. Если с курком все понятно, то с назначением регуляторов возникают трудности. Основные составляющие элементы пневматического краскопульта:

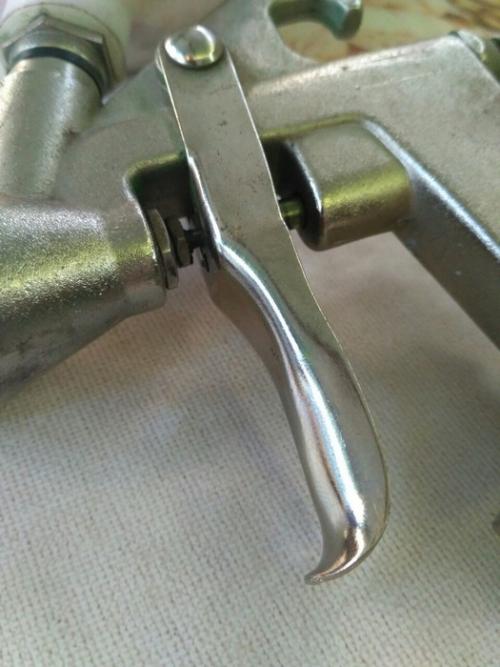

1. Пусковой рычаг или курок. При нажатии происходит распыление краски на поверхность

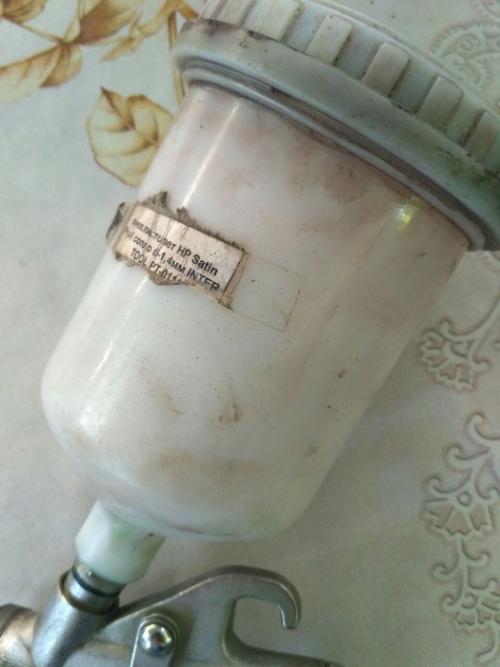

2. Бачок — это емкость или резервуар, в который заправляется расходный материал — лак, краска и т.п.

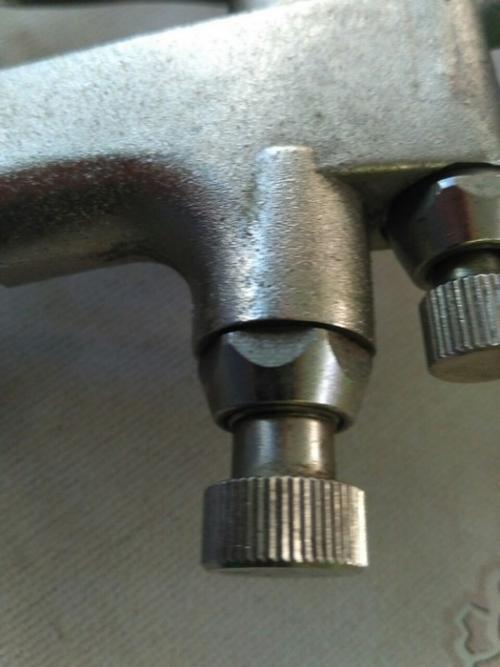

3. Регулятор подачи материала — расположен с торцевой стороны в верхней части инструмента. Он позволяет регулировать количество подачи краски при окрашивании

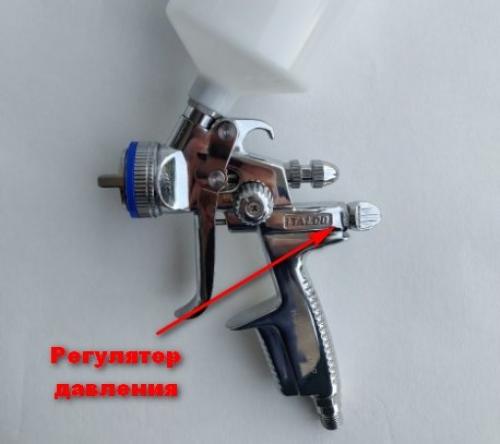

4. Регулятор подачи воздуха — располагается ниже устройства для настройки подачи краски. Предназначен воздушный регулятор для того, чтобы выставлять давление подающего воздуха, посредством которого распыляется краска

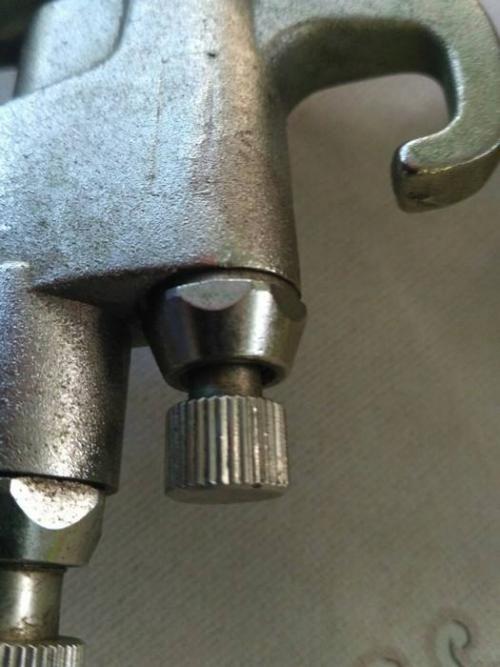

5. Регулятор размера факела — с его помощью происходит настройка формы и размера факела

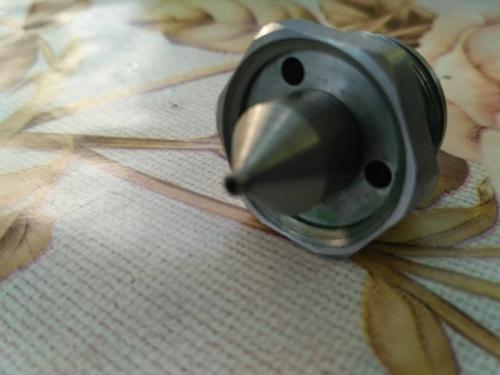

6. Дюза — съемная деталь, которая имеет отверстие по центру для подачи материала, а также отверстия для подачи воздуха на форсунку

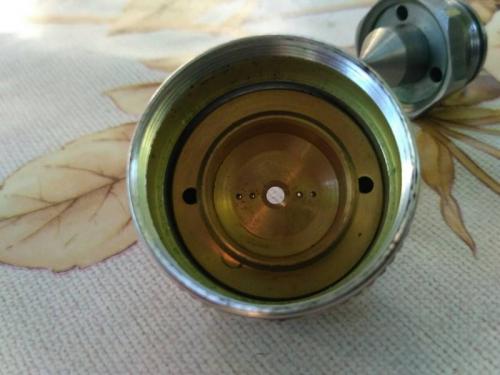

7. Воздушная головка или форсунка — позволяет регулировать форму струи от плоской до круглой. В конструкции форсунки имеется сопло, через которое происходит выход краски, а также воздушные каналы для распыления ЛКП материала

При нажатии на курок происходит одновременная подача краски и сжатого воздуха, посредством чего происходит покраска поверхности. Чтобы понять, как пользоваться краскопультом, следует разобраться с принципом его работы. Понимая принцип функционирования краскопульта пневматического, не составит большого труда научиться им правильно пользоваться.

Устройство краскопульта с верхним бачком. Электрический краскораспылитель

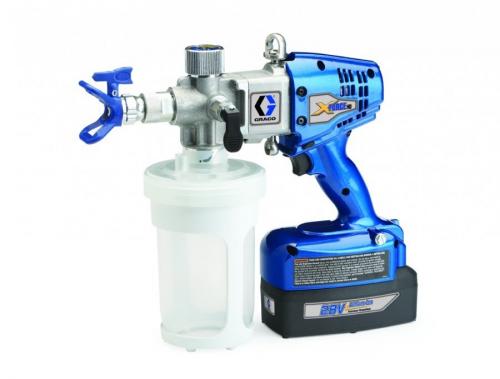

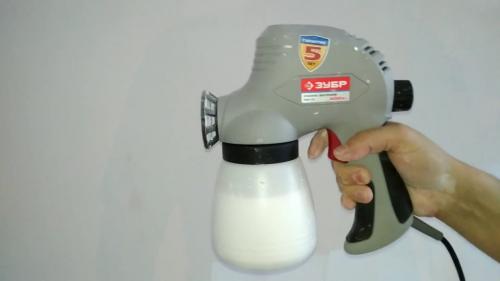

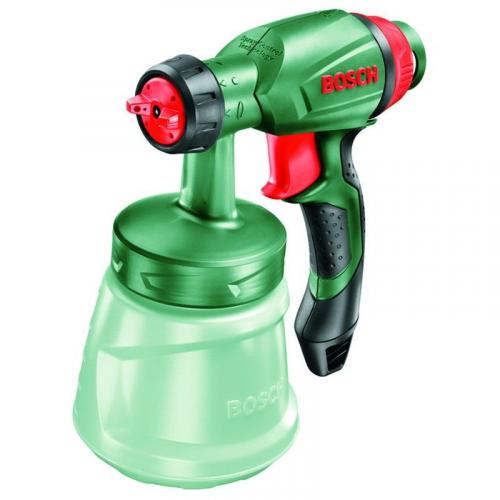

Электрический краскопульт состоит из пластикового или алюминиевого корпуса, в котором размещены следующие элементы (см. рис. ниже).

1. Электромагнит. Работает в импульсном режиме, притягивая планку.
2. Колеблющаяся планка . Притягивается магнитом и толкает поршень вперед.
3. Регулятор подачи краски . Ограничивает подвижность колеблющейся планки.
4. Сопло. Распыляет ЛКМ или другие составы.
5. Цилиндр . Является корпусом насоса, в котором двигается поршень.
6. Клапан . Открывает и закрывает подачу краски.
7. Всасывающая трубка . Предназначена для всасывания ЛКМ. На конце трубки может быть установлен фильтр.
8. Пружина поршня . После движения поршня вперед возвращает его (вместе с планкой) в исходное положение.
9. Поршень . Всасывает и выталкивает ЛКМ из краскораспылителя.

Также на приборе имеется кнопка включения, штуцер для подсоединения бачка.

Краскопульт работает по следующему принципу . После нажатия пусковой кнопки, на электромагнит (1) поступает ток короткими импульсами. Электромагнит при этом то притягивает планку (2), то отпускает ее. Диапазон движения планки, а соответственно и поршня, регулируется винтом (3). Планка, надавливая на шток поршня (9), приводит его в движение. Возвратно-поступательные движения поршня всасывают ЛКМ из бачка и выталкивают состав в сторону клапана (6). При движении поршня вперед клапан открывается и пропускает краску к соплу (4), через которое она распыляется. При обратном движении поршня, которое обеспечивает разжимающаяся пружина (8), клапан закрывается, и происходит подсасывание ЛКМ из бачка через трубку (7). Далее, процесс повторяется.

Важно! К электрическим краскопультам относятся и модели с выносным компрессором. В таком случае устройство краскопульта немного отличается, а принцип работы покрасочного пистолета схож с работой пневматического краскораспылителя.

Краскопульт плюется. Почему пульверизатор «плюется» краской

При окрашивании любой поверхности основной задачей становится нанесение равномерного покрытия при минимальных затратах времени. Пульвелизатор в этом отношении может стать отличным помощником. Для работы с ним не нужен большой опыт или специальные навыки. Достаточно выбрать качественное оборудование, уметь им пользоваться, соблюдать технологию нанесения покрытия и работать при хорошем освещении. Бывают ситуации, когда пульверизатор начинает «плеваться» краской. Причин может быть достаточно много, но все они решаемы при грамотном подходе.

Почему «плюётся» пульверизатор: причины и способы устранения проблемы

Неправильно подготовленная краска

Для того чтобы пульверизатор работал корректно, важно правильно подготовить краску перед её нанесением. Многие производители выпускают материалы достаточно густой консистенции, в этом случае их разбавляют и фильтруют для удаления комков. Нормальной считается вязкость краски, если после перемешивания она стекает каплями с интервалом примерно в 1 с.

Оптимальным решением при подготовке краски будет чёткое соблюдение инструкции изготовителя, которая всегда имеется на банке. В зависимости от ситуации может потребоваться добавление активатора (отвердителя) или растворителя.

Ошибки при настройке пульверизатора

Чтобы правильно настроить оборудование, рекомендуется действовать по следующему алгоритму.

• Подготовить все материалы и инструменты, которые могут потребоваться в работе.
• Подготовить краску в соответствии с рекомендациями производителя (пропорции указаны на банке).
• Отрегулировать факел.
• Установить оптимальное давление, чтобы отрегулировать интенсивность подачи ЛКМ на поверхность.

Проверить корректность настройки можно, сделав тестовое окрашивание. На цветовом пятне не должно быть резких переходов, капель, потёков. В идеале нужно получить отпечаток круглой формы, подача краски должна выполняться равномерно и непрерывно. Появление участков с более толстым слоем ЛКМ – признак низкого давления в системе.

Поломка оборудования

При нанесении краски пульверизатор может «плеваться» из-за неисправности оборудования. К примеру, при отсутствии регулярного обслуживания возможно появление засоров в дюзах или воздушной головке. Неравномерная подача ЛКМ также может быть следствием того, что был плохо затянут винт регулировки иглы. Большинства поломок можно легко избежать, если регулярно чистить оборудование, не допуская образования засоров после его использования.
