Расчет лестницы на второй этаж: схемы и виды лестниц.

Чтобы после установки лестницы на второй этаж вам не пришлось обнаружить, что она слишком крутая или узкая, по ней очень тяжело подниматься или неудобно спускаться, необходимо заранее поинтересоваться тем, как рассчитывают лестницу на второй этаж. Для этого необходимо ознакомиться с типами лестничных конструкций и предъявляемыми к ним требованиями.

Тот или иной вид лестницы на второй этаж выбирают исходя из особенностей конструкции здания, назначения лестницы, общего стиля интерьера и наличия свободного пространства для ее установки.

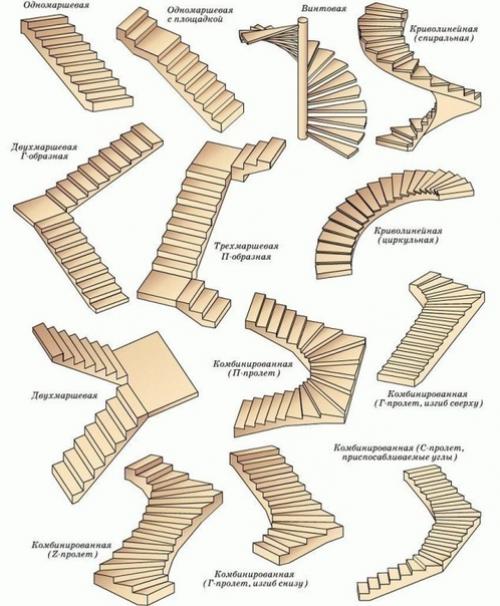

Основные виды лестничных конструкций:
Прямые маршевые лестницы с одним пролетом;.
Одномаршевые с поворотом на 90 градусов с радиусными (поворотными) ступенями;.
Одномаршевые с поворотом на 180 градусов с радиусными (поворотными) ступенями;.
Прямые двухмаршевые, соединенные площадкой;.
Г - образные двухмаршевые, соединенные площадкой;.
П - образные двухмаршевые, соединенные площадкой;.
Трехмаршевые, соединенные двумя площадками;.
Винтовые (спиральные.

Лестницы, устанавливаемые внутри дома или квартиры, бывают простыми - к ним относят прямые конструкции, и лестницы с площадками. Лестницы в доме, которые содержат несколько маршей, бывают правыми (поворот по часовой стрелке) и левыми (поворот против часовой стрелки. Более сложные конструкции - поворотные и винтовые лестницы.

Основными требованиями, предъявляемыми к эксплуатации лестниц, являются:
Удобство и безопасность при движении по лестнице;.
Лестница должна располагаться насколько возможно ближе ко входу в домостроение;.
Лестница должна быть развернута ступенями ко входу в комнату, в которой она установлена. В случае если такой возможности для всей конструкции нет, то необходимо развернуть ко входу хотя бы несколько первых ступеней;.
Лестница должна занимать как можно меньше пространства комнаты, но с учетом безопасности конструкции;.
Место установки лестницы снабжается дополнительным освещением.
Полезный совет! Таким образом, если планируемая лестница будет находиться в гостевой комнате, проход от входа к лестнице необходимо сместить к стене комнаты, он не должен пересекать комнату по диагонали.

Основные элементы лестничных конструкций.

Для того, чтобы рассчитать лестничную конструкцию, необходимо ориентироваться в составных частях, из которых она состоит.

К основным частям лестничных конструкций относятся следующие элементы:
Лестничный марш - конструктивный элемент, соединяющий две площадки и состоящий из ступеней;.
Косоур - несущая балка с треугольными вырезами, на которую крепятся ступени сверху. Торцы ступеней при таком креплении просматриваются при виде сбоку;.
Тетива - несущая балка, в которую с внутренней стороны вставляются ступени в специальные гнезда или пазы;.
Проступь - горизонтальная поверхность ступени;.
Подступенок - наружная вертикальная сторона ступени, ширина которой равна высоте ступеней;.
Полезный совет! Чтобы конструкция лестницы пропускала больше света и имела довольно легкий вид, рекомендуется не использовать в ней подступенки.
Забежные ступени - ступени, один край которых меньше другого. Применяются для поворота лестницы;.
Площадка - горизонтальная поверхность, соединяющая между собой лестничные марши;.
Балясины - вертикальные столбы, поддерживающие перила и выступающие ограждением для лестничного марша;.
Опорные тумбы - балясины, установленные в начале и в конце лестничного марша, являются креплением для перил и поручней;.
Перила, поручни - ограда, расположенная сверху балясин, за которую держатся при спуске или подъеме по лестнице.

Параметры расчета лестничных систем.

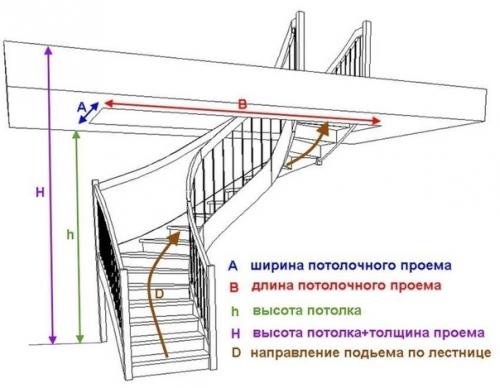

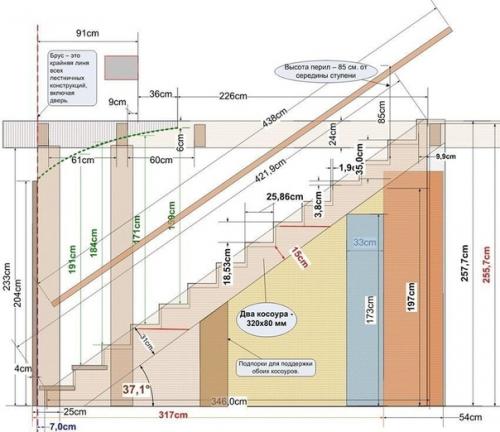

Для тех, кто решил самостоятельно рассчитать лестницу на второй этаж, необходимо сделать проект. По проекту можно просчитать размеры конструкции: длину и ширину лестницы, количество ступеней, угол наклона. Рассчитывать лестницу необходимо последовательно, чтоб не ошибиться в необходимых величинах, так как даже незначительные просчеты могут привести к нежелательным последствиям в процессе эксплуатации лестничной системы.

Расчет лестничной конструкции включает в себя несколько пунктов:

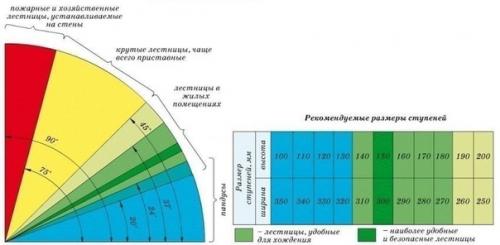

Угол наклона (крутизна) лестницы. Угол наклона лестницы, при котором передвижение по ней будет достаточно комфортным, составляет от 40 до 45 градусов. Но для размещения такой конструкции потребуется много места, что не всегда возможно. Поэтому такие конструкции используют крайне редко. Ввиду этого устраивают лестничные конструкции с более крутым наклоном в 36 градусов. Передвижение по такой лестнице вверх будет достаточно удобным, чего не скажешь о спуске (возможно лишь спиной вперед. Также следует учесть, что расстояние от поверхности ступни до перекрытия или до выступающих элементов было более 2 м. это правило учитывается при расчете поворотных лестниц с площадками и радиусными (забежными) ступенями;.

Размеры и количество ступеней. Количество ступеней в одном марше должно составлять от 3 до 18 штук. Для удобства передвижения по лестнице, рекомендуется в одном марше располагать нечетное количество ступеней. При расчете ступеней лестницы руководствуются формулой, которая показывает, что две высоты ступени в сумме с шириной проступи (поверхности ступени) должны равняться средней величине шага человека, т. е. около 60 см.

При несложных подсчетах можно выяснить, что рекомендуемая ширина ступени составляет 27-28 см, а высота ступени, называемая подступенком, в идеале составит 17-18 см. В расчетах деревянной лестницы еще учитывается ширина свеса (носика. На него отпускается около 4 см. Хочется отметить еще один важный момент: ступени по всей длине лестнице должны иметь одинаковую высоту и ширину, чтобы передвижение по ней было удобным и безопасным;.
Ширина лестничного пролета (марша. Ширина лестницы на второй этаж зависит от интенсивности ее использования. Нормативами предусмотрена ширина лестничного марша минимум 100 см, максимум 140 см. При такой ширине по лестнице возможно перемещение одного - двух человек, а также поднятие габаритных предметов мебели. Однако, для широких лестниц требуется, чтобы и помещение не отличалось недостатком площади. Чаще на практике встречаются лестницы с шириной пролета 70-90 см. При такой ширине вполне возможно свободное передвижение одного человека и подъем по лестнице небольших предметов и вещей. Ширина маршей двухмаршевых и более конструкций обязательно должна быть одинаковой по всей длине.

Полезный совет! Лишь в том случае, если лестница имеет два и более маршевых пролетов, расположенных во встречном направлении, между ними должен иметься зазор не менее 50 мм.

Расчет лестниц на второй этаж с поворотом на 90 и 180 градусов.
Учитывая, что прямые одномаршевые конструкции для установки требуют достаточного количества площади, в коттеджах и на дачах используют поворотные конструкции с площадками или радиусными ступенями. При расчете лестницы с площадкой на второй этаж с поворотом на 180 или 90 градусов учитывается устройство прямоугольной или квадратной планки, от которой выполняется поворот на соответствующее количество градусов.
Полезный совет! При расчете лестниц с площадками необходимо руководствоваться тем, что длина площадки между маршами должна быть более 140 см (два шага), а ширина должна соответствовать ширине лестничного пролета.

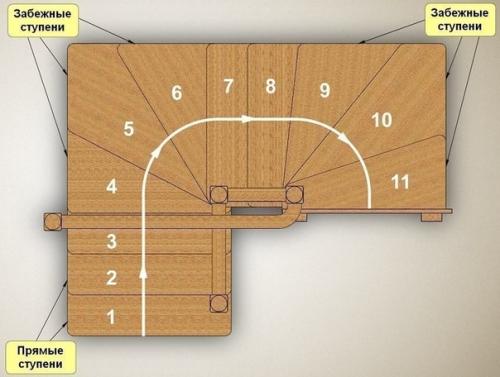

При расчете лестницы на второй этаж с поворотом на 90 с забежными ступенями учитывается тот факт, что на поворот приходится три и более забежных ступени.

Основные требования к повортным конструкциям:

Ширина поворотной ступени с широкого края должна быть не менее 40 см, а в середине - не менее 20 см;.
Радиус поворота лестницы составляет 30 см;.
Все ступени марша, в том числе и поворотные, должны размеренно повторять линию марша. Это обеспечит комфортное передвижение по лестнице.
В расчетах лестниц с поворотными ступенями на 180 и 90 градусов стоит учитывать, что ширина проступи (ступени) в самой узкой части должна составлять не менее 14 см. Тогда, ширина забежной ступени в зоне средней линии будет оптимальной для перемещения человека, так как именно по этой линии и будет осуществляться движение по поворотной части лестницы.

Особенности расчета лестницы на второй этаж своими руками: винтовая конструкция.

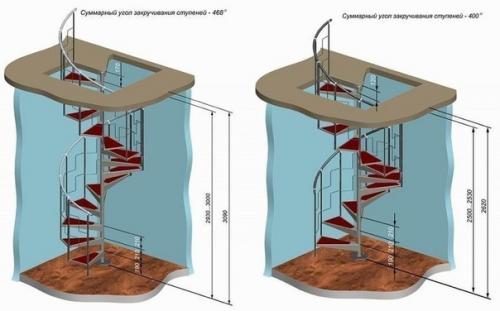

Конструкция винтовой (спиральной) лестницы представляет собой расположенные по кругу ступени, одна сторона которых шире другой. Основным преимуществом винтовых систем является значительно меньшая площадь, занимаемая лестницей, в сравнении с маршевыми аналогами.
Для установки спиральной конструкции вполне достаточно площади окружности, в центре которой находится опорная несущая стойка.
При расчете винтовой лестницы следует учитывать, что радиус круга, по которому она расположена, будет являться длиной ступени. Лишь в том случае, если длина ступени винтовой лестницы составит 100 см, то такая конструкция займет в 1, 5 раза меньшую площадь, чем прямая маршевая конструкция с такой же длиной ступеней.
В винтовых конструкциях, которые полностью состоят из поворотных ступеней, ширина ступени в узкой и широкой части составляет соответственно 10 и 25 см. Высота ступеней рассчитывается идентично маршевыми лестничным системам.

При расчете винтовой лестницы необходимо учесть следующие моменты:
Определить место установки центральной опорной стойки;.
Ширина пролета и длина ступени рассчитывается как расстояние от центральной опоры до линии ее границы;.
Форма ступени представляет собой трапецию, ширина узкого края которой не должна быть менее 20 см, а широкого - менее 40 см;.
Для удобного передвижения высоту ступеней винтовой лестницы делают меньшей, чем рекомендовано для прямых лестничных маршей;.
Немаловажным для комфортного передвижения является расстояние между витками лестницы: оно должно составлять не менее двойной величины диаметра.

Расчет лестницы "Гусиный шаг".

Весьма компактные лестницы "Гусиный шаг" - называются так благодаря форме ступеней, симметрично установленных относительно линии хода и ассоциируются с гусиным шагом. Они в основном устанавливаются в случае, когда требуется существенно сэкономить место и имеют угол наклона 45-65 градусов. Для комфортного передвижения такие лестницы имеют широкую поверхность проступи только на половине длины ступени. Остальная часть ступени уменьшена до минимума.

При расчете лестниц "Гусиный шаг", когда определен угол наклона конструкции и площадь занимаемого ею места, учитывают такие параметры:
Ширина проступи в месте, куда опирается стопа, должна быть приблизительно 30 см. Иногда используют и меньшую ширину в целях придания лестнице компактных размеров;.
Ширина узкой части ступени может определяться исходя из конструктивного решения и материала, используемого для ее изготовления;.
Просвет между ступенями в такой лестнице не закрывается;.
Рекомендуемая высота ступеней 15 см, хотя зачастую ее увеличивают для экономии пространства, занимаемого лестницей. Однако не стоит делать высоту ступеней слишком высокой - это негативно скажется на безопасности передвижения по лестнице.
Следует отметить, что лестницы "Гусиный шаг" могут быть маршевыми с использованием Косоуров или тетив, а также винтовыми.

Расчетные параметры перил, поручней и ограждений для лестниц.

Определившись с основными параметрами лестницы на второй этаж, приступают к расчету перил и ограждений лестничной конструкции. На этом этапе расчета следует определить:
Высоту ограждения (балясин);.
Длину и ширину поручней и перил;.
Высоту опорных тумб (крайних балясин.
Рекомендуемая ширина перил и поручней 10 см. Благодаря такой величине любому человеку будет комфортно на них опираться. Оптимальная высота поручней лестницы составляет 90 см. В таком случае балясины будут иметь высоту около 80 см. Но здесь необходимо учитывать тот факт, что балясины вставляются в специальный паз, поэтому его глубина берется в расчет при определении высоты стоек.
При расчете высоты опорной тумбы учитывается способ ее монтажа. Только в том случае, если опорная балясина фиксируется на ступени, то ее высота будет совпадать с высотой всех балясин. В случае если же она монтируется в полу, следует учесть расстояние от пола до ступени.
Длина перил и поручней соответствует длине всего лестничного пролета. В некоторых моделях лестниц встречаются перила, немного выступающие за пределы марша. Мы предлагаем ознакомиться с различными фото перил для лестниц.

Расчет лестницы онлайн калькулятором.
Еще одним способом расчета лестничных конструкций на второй этаж является расчет лестниц онлайн калькулятором. В специально отведенные поля вносятся запрашиваемые данные параметров лестничной конструкции. Прибегнув к помощи калькулятора, можно произвести точные и корректные расчеты лестницы любой конструкции: маршевой, поворотной, винтовой, комбинированной.

Как рассчитать лестницу на второй этаж калькулятором? Для этого требуется задать в нем онлайн основные параметры:
Тип лестничной конструкции;.
Высота и длина проема;.
Количество и глубина ступеней;.
Место установки лестницы - возле стены или посреди комнаты. В случае если конструкция планируется вдоль стены, то поручни и перила лестницы могут быть устроены , внимание, только с одной стороны;.
Число маршей в планируемой конструкции - определяется в зависимости от площади помещения;.
Высота потолка и площадь, занимаемая будущей лестницей - данные необходимы для расчета приемлемого угла наклона конструкции.
В случае если все исходные данные введены в соответствующие поля калькулятора правильно, можно быть уверенным в точности расчета и получении на выходе чертежа в цветном или черно-белом исполнении.
Полезный совет! Для того чтобы при помощи калькулятора получить корректный расчет, требуется все замеры основных вводимых параметров делать одной рулеткой. Стоит отметить, что в основу программы онлайн - калькулятора заложены технические нормы и требования, предъявляемые гост к лестничным конструкциям. Произведя грамотный расчет лестницы на второй этаж, можно самостоятельно изготовить и установить конструкцию, будучи уверенным в том, что она будет соответствовать всем требуемым эксплуатационным нормам.
