Проектирование и расчет шкафа - купе своими руками.

Часть 2.

В этой статье рассмотрен алгоритм самостоятельного расчета деталей шкафа - купе и нюансы раскроя в листе ЛДСП с последующим заказом на мебельном производстве. Материал, изложенный в простой и доступной форме, поможет избежать многих ошибок, совершаемых новичками.

Самостоятельный расчет деталей.

Расчет для шкафа - купе стандартного размера.

Итак, проект шкафа - купе у вас уже есть. Осталось дело за малым - рассчитать деталировку. Прежде чем приступить к вычислению размеров деталей, необходимо определиться, из какого дсп будет изготовлен шкаф. Существует два стандартных размера толщины ЛДСП - 18 и 16 мм. Большинство мебельных фирм используют в своем производстве дсп толщиной 16 мм. Мы тоже возьмем за основу шестнадцатимиллиметровую плиту. Эта величина будет фигурировать абсолютно во всех расчетах.
Приступим. Изначально, чтобы было проще, выпишите на листок бумаги наименование и количество всех деталей, присутствующих в шкафу - купе в столбик. Например:
Крыша - 1 шт.
Дно - 1 шт.
Наружный бок - 2 шт., и так далее.

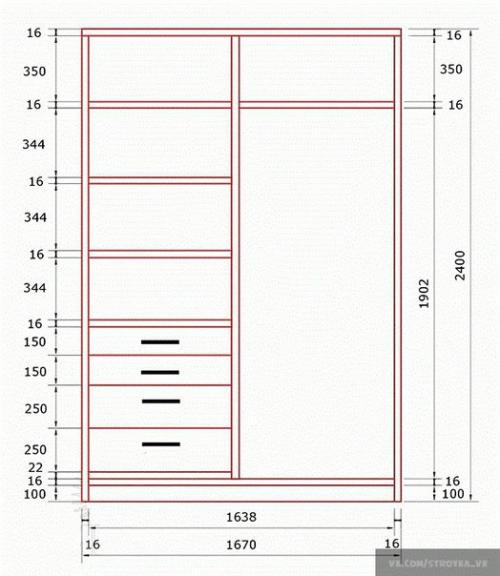

Правильный алгоритм рассмотрим на примере расчета для шкафа с габаритными размерами 1670 х 2400 х 650 мм.
Чтобы не запутаться, добавьте в свой нарисованный проект шкафа - купе толщину дсп, то есть сделайте линии двойными. Таким образом вы не упустите ни одной толщины.

Крыша - 1 шт. - 650 х 1670 мм.
Технически правильно, если крыша шкафа - купе ложится сверху на бока, а не находится между ними. Значит, ее размер не меняется. Он совпадает с габаритами шкафа - 650 х 1670 мм.
Дно - 1 шт. - 650 х 1638 мм.
Дно шкафа крепится между двумя боками, следовательно, необходимо отнять две толщины дсп: 1670 - (16 16) = 1638 мм.
Наружный бок - 2 шт. - 650 х 2384 мм.
Наружные бока крышей шкафа накрыты. Формула расчета: 2400 - 16 = 2384 мм.
Внутренний бок - 1 шт. - 550 х 2268 мм.

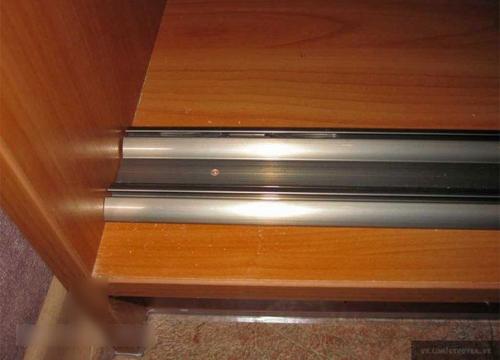

Совет мастера: система раздвижных дверей, в зависимости от производителя, обладает глубиной 80-100 мм. Для полноценного открывания необходимо уменьшить все внутренние детали на этот размер. То есть, бока и полки, находящиеся внутри шкафа - купе, должны быть меньше габаритной глубины на 80-100 мм.

Расчет внутреннего бока шкафа:
Глубина 650 - 100 = 550 мм;.
Высота 2400 - 16 (крыша) - 16 (дно) - 100 (цоколь) = 2268 мм.
Цоколь - 1 шт. - 100 х 1638 мм.
Цоколь - нижняя планка, соединяющая два наружных бока шкафа - купе и поддерживающая дно. Длина этой планки равна длине дна шкафа, высота - 100 мм (можно другой размер, но не менее 50 мм.
Полка - 1 шт. - 550 х 861 мм, 4 шт. - 550 х 761 мм.
Напомним, что внутренний бок шкафа сдвинут влево на 50 мм с целью комфортной работы выдвижных ящиков. Отсюда следует, что полки правой части шкафа должны быть длинней, чем те, которые находятся в левой. Чтобы было проще, сначала рассчитываем размер полок так, если бы они были одинаковыми, а уж потом вычитаем 50 мм: 1670 - 32 (наружные бока) - 16 (внутренний бок) / 2 = 811 мм.
811 - 50 = 761 мм - длина полок левой части, там, где выдвижные ящики;.
811 50 = 861 мм - длина полок в правой части шкафа - купе.
После вычислений, обязательно проведите проверку. Сумма всех деталей должна равняться габаритной ширине шкафа: 761 861 16 16 16 = 1670 мм.

Фасад выдвижного ящика - 2 шт. - 150 х 757 мм и 2 шт. - 250 х 757 мм.
Высота выдвижного ящика - произвольная. А вот ширина - это техническая величина, которую необходимо высчитывать, опираясь на внутренний размер проема, в котором находятся ящики. В нашем случае это 761 мм. Для долговечной и эффективной работы выдвижного ящика от внутреннего размера (если проще - длины полки), нужно отнять 4 мм на технологический зазор. То есть, ширина фасада: 761 - 4 = 757 мм.

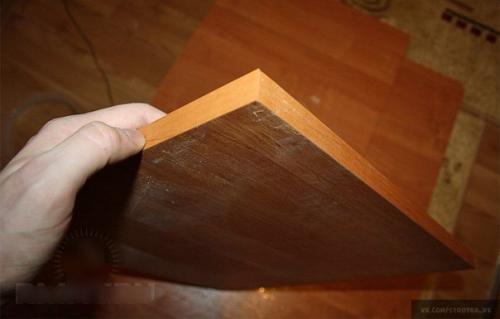

Совет мастера: вычисляя ширину фасада, не стоит забывать о кромке, которая будет впоследствии наклеена по периметру. Она также свою толщину имеет. Поэтому от фактического размера фасада выдвижного ящика не забудьте вычесть толщину выбранной кромки.
Расчет деталей для шкафа нестандартного размера.

Нестандартным шкафом - купе считается изделие, габаритные размеры которого превышают размеры листа ЛДСП. Основные размеры дсп: 1830 х 2750; 1830 х 2440; 2070 х 2800 мм.
Собираясь самостоятельно изготовить шкаф длиной 3000 м, новичок сталкивается с проблемой, что крыша и дно не помещаются в габариты дсп. Как выйти из этого положения? Все просто - проектируем шкаф - купе из двух частей, то есть теперь внутри будет два бока, а не один. Крыша, дно и цоколь также будут состоять из двух частей. По сути, это два отдельных шкафа, стянутых между собой.

Важно: глубина внутренних боков меньше на 80-100 мм относительно габарита шкафа - купе.

Кроме вышеперечисленного, будет правильно установить такой большой шкаф - купе не просто на цоколь, а на пластиковые регулируемые ножки, которые в последствии закрыть съемной нижней планкой.

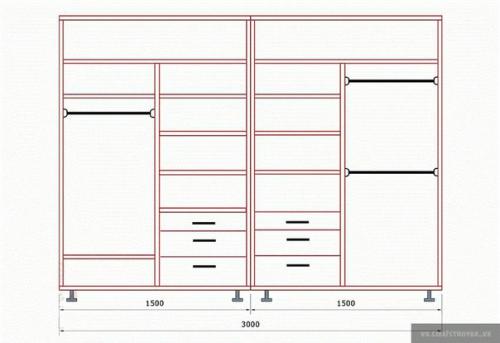

Рекомендуем внимательно изучить схему, чтобы избежать ошибок в расчете деталировки шкафа. На предложенном чертеже отчетливо видно, каким образом расположены детали с учетом конструкции нестандартного шкафа и толщины дсп.
Нюансы раскроя деталей в листе ЛДСП.

Выписав все детали на листок бумаги, у вас есть два варианта. Первый - отправиться с этим перечнем прямиком в фирму, где специалисты сделают раскрой и передадут его в мебельный цех на порезку. Минус этого варианта состоит в том, что вы не сможете проконтролировать, насколько правильно сделан раскрой деталей в листе дсп, а значит, существует возможность переплаты.
Второй вариант - более сложный, но гораздо выгодней для вас - самостоятельно разложить детали и предварительно просчитать требуемое количество листов ЛДСП.

Структуру плиты учитываем.

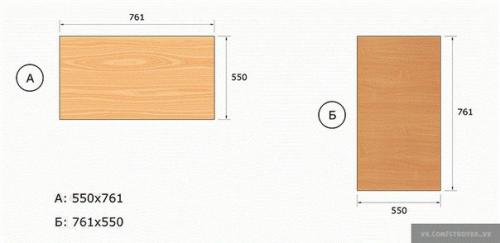

Таким образом, если вы планируете изготовить шкаф - купе из дсп с нанесенной структурой дерева, необходимо все детали переписать в определенной закономерности. Например, указав первый размер против структуры.

Только в том случае, если дсп гладкая, однотонная - размеры деталей позволительно писать в любой последовательности.
Программа раскроя.

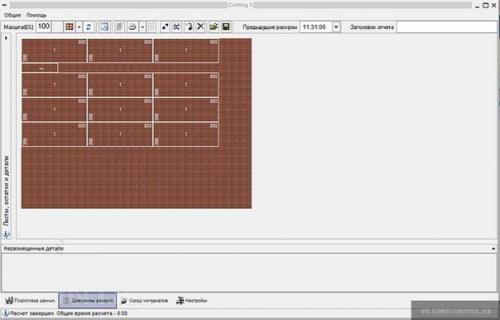

Самая распространенная программа раскроя дсп - это Cutting. Ее легко можно найти в открытом доступе в интернете, она бесплатная и устанавливается на компьютер в два клика. Программа дает возможность не только автоматически разложить детали в листе, но и позволяет ручную корректировку.

Принцип работы Сutting состоит в том, что вы вводите размеры плиты и деталей шкафа - купе, а она просчитывает оптимальный вариант раскладки. В случае если вас не удовлетворили результаты раскроя, то можно с легкостью самостоятельно передвигать и переворачивать детали.
Советы мастера:
Габаритный размер листа ЛДСП необходимо вводить на 20 мм меньше. То есть, если плита 1830 х 2750 мм, в программе указываете 1810 х 2730 мм. 20 мм - технологическая базировка (на станке обрезаются разбухшие или со сколами края.
В графе "Ширина Пропила" вводите - 4 мм - это ширина режущей пилы.
Не забывайте про структуру листа дсп.
Сделав самостоятельно раскрой деталей в листе дсп, станет понятно, сколько конкретно плит придется приобрести. Зачастую производственный цех не реализует отдельно детали, а учитывает лишь количество плит. Внимание! Только в том случае, если получится так, что большая часть одного из листов не задействована, вам все равно придется за нее платить. Поэтому, в спокойной домашней обстановке подумайте и спроектируйте, например, небольшой журнальный столик или дополнительные навесные полки в тон новому шкафу. Таким образом вы максимально используете купленный материал и гармонично обустроите интерьер комнаты.

Совет мастера: забирая готовые детали из цеха, обязательно проверяйте соответствие размеров. Не ленитесь, пересчитайте и перемеряйте каждую деталь.
Подводя итог статьи, остается добавить лишь одно. Только в том случае, если вы четко следовали приведенной выше инструкции, были внимательны и не прошли мимо советов опытных мастеров, можете смело направляться с картой раскроя в распиловочный цех, а получив готовые детали - собрать шкаф - купе самостоятельно.
