Самодельная печь из металла, сделанная своими руками.

Всем привет! Вот сделал себе печь для отопления гаража, по типу буржуйки, но конструкцию немного усовершенствовал.

Материалы:

  • баллон пропановый 50 литровый;
  • лист 3-ка размером 50 х 190 см;
  • листик нержавейки 1 мм размером 60 х 30 см;
  • труба 108-я — 50 см;
  • дверца и колосники чугунные.

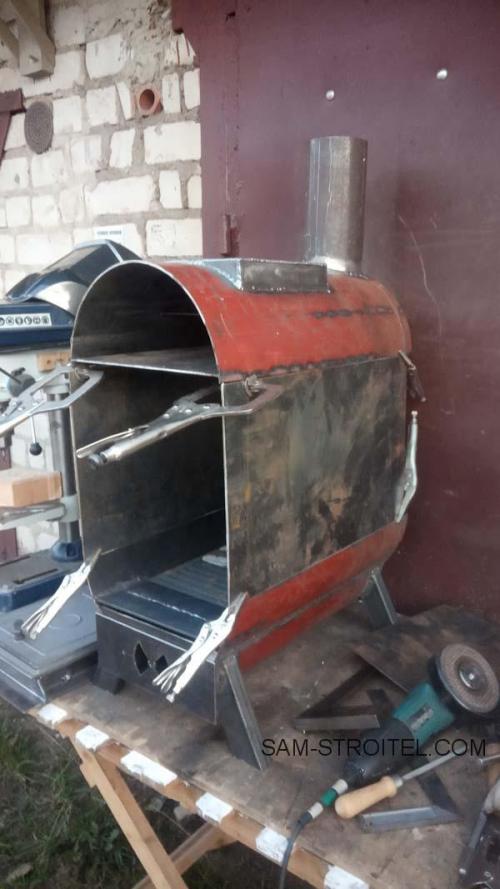

На фото, показан процесс изготовления самодельной печки.

Печи своими руками из металла. Печь своими руками из металла

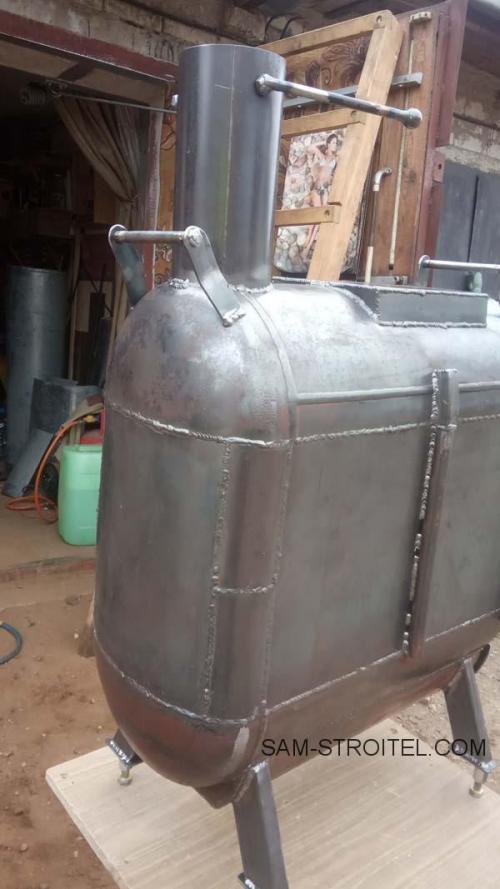

Основа — баллон из под пропана на 50 литров. Толщина стенки у него 3 мм, значит и для боковых стенок тоже купил лист 3 мм. Дверка и колосники — покупные чугунные.

Печи своими руками из металла. Печь своими руками из металла

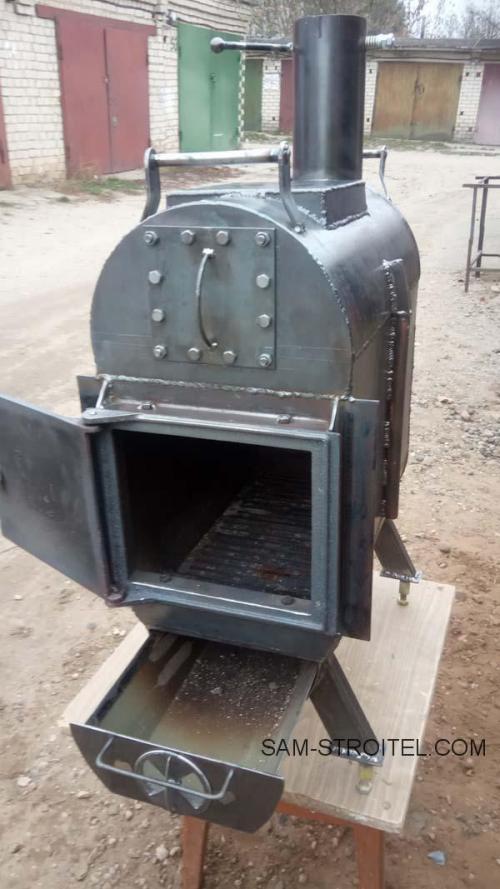

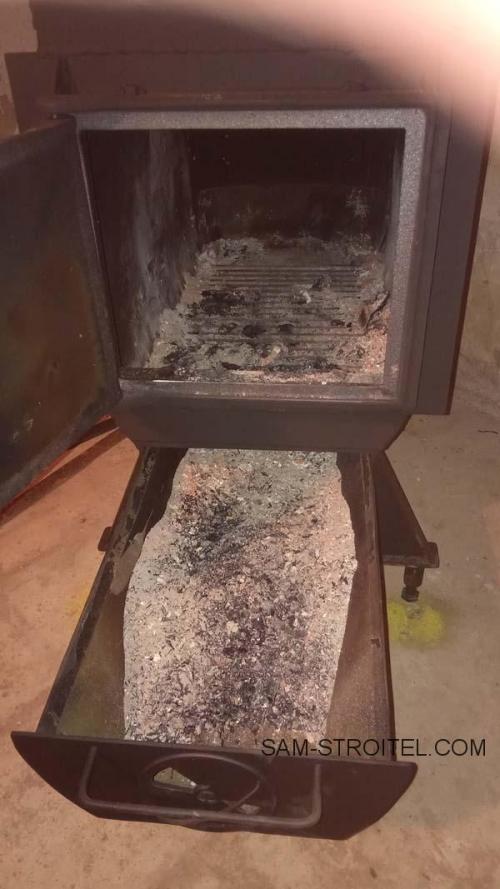

Для более лёгкой очистки от пепла, сварил под колосники ящичек, в передней стенке которого сделал регулировку подачи воздуха.

Печи своими руками из металла. Печь своими руками из металла

Печи своими руками из металла. Печь своими руками из металла

Печи своими руками из металла. Печь своими руками из металла

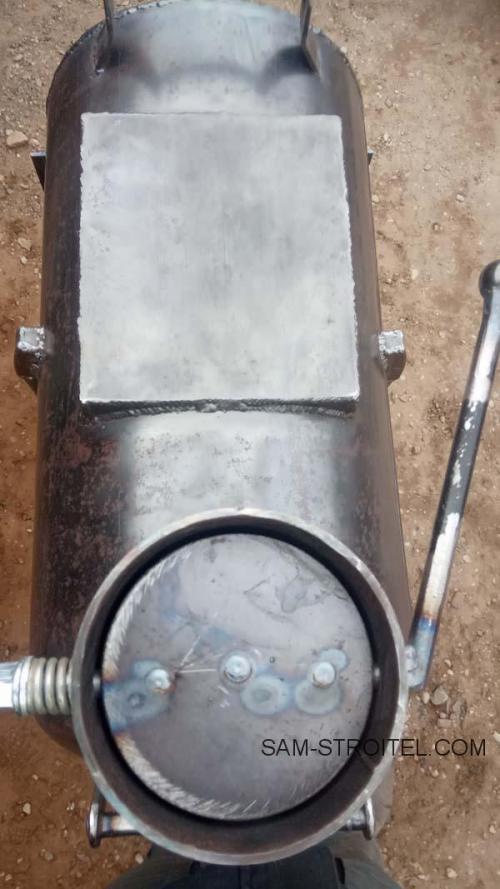

Топливо для печки — дрова, обрезки досок и прочих столярно-плотничьих изделий. Для того чтобы не работать печником, сделал регулировку подсасываемого воздуха, а чтобы тепло понапрасну в трубу не улетало сделал на выходе из печи шибер, только не плотный, а с небольшой щелью по периметру заслонки.

Печи своими руками из металла. Печь своими руками из металла

Шибер, со щелочкой по периметру, чтобы не угореть.

Ещё одной причиной выбора толщины металла 3-ки — изначально думал сделать печку «мобильной», типа попеременной установки сверху или снизу в подвале. Однако первые дни эксплуатации показали несостоятельность этой идеи. Для более полной отдачи тепла над камерой горения сделал два канала теплоотдачи, а для их чистки во фронтальной стенке выше дверцы сделал лючок.

Печи своими руками из металла. Печь своими руками из металла

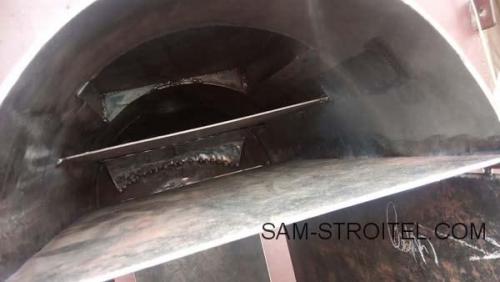

Видны каналы теплоотдачи, ещё не приварил переднюю стенку. Вдалеке видно усиление из нержи для верха задней стенки.

Ещё посоветовали сделать для более полного сгорания (или для дожига пиролизных газов) эжекторы подачи воздуха в нижний канал теплоотдачи. Задумка такая — что воздух туда засасывается, смешивается с дымом и от высокой температуры стенок воспламеняется и сгорает.

Честно скажу — не знаю насколько эта идея рабочая, пламя спички отклоняется в сторону входа воздуха, значит воздух туда при горении печки попадает, только что потом с ним происходит — для меня тайна, увы.

Печи своими руками из металла. Печь своими руками из металла

На фото, виден на боковой стенке печки, канал для подачи воздуха к эжектору. Обычная трубка полдюймовка. Дополнительно помогает не коробиться тонким стенкам печки.

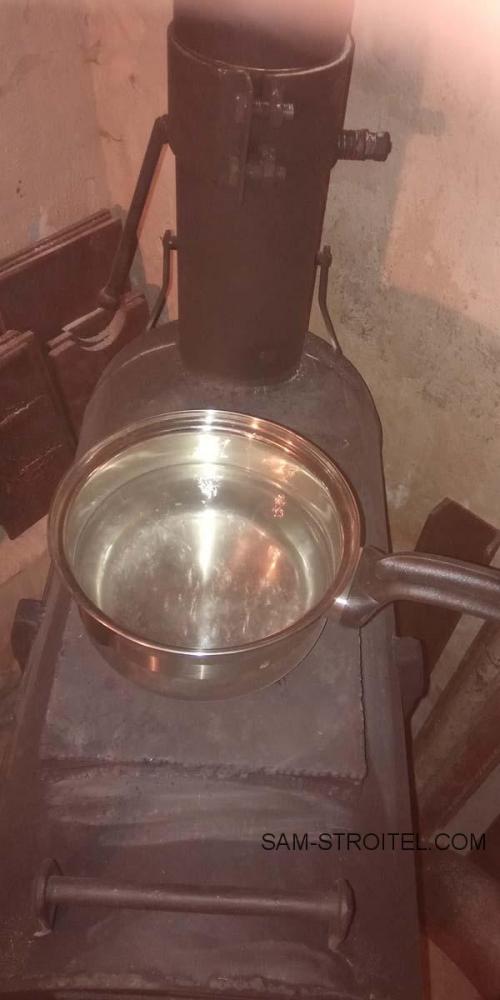

Идем дальше. Ещё сделал варочную поверхность, вполне себе рабочую, чайник на пару литров закипает на ней примерно за 10-15 минут, чего вполне хватает. Ещё усилил самые термонагруженные места нержавейкой. Это потолок камеры сгорания и нижнюю часть тыльной стенки камеры вместе с боковыми. Для более долгой службы.

Печи своими руками из металла. Печь своими руками из металла

Печи своими руками из металла. Печь своими руками из металла

Печи своими руками из металла. Печь своими руками из металла

Печи своими руками из металла. Печь своими руками из металла

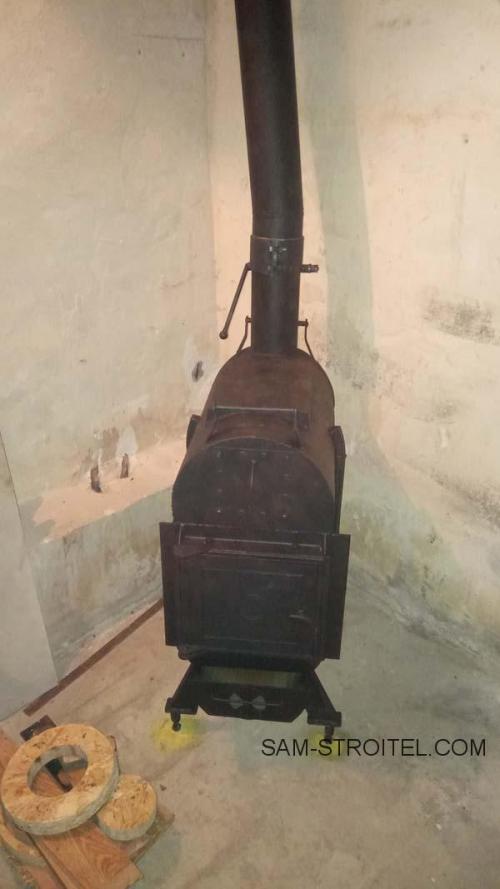

Дымоход — внутренний диаметр трубы — 100 мм, высота около 5 м, практически вертикальный, небольшое отклонение от вертикали есть в подвале, не более 5-7 градусов, для точного вывода трубы.

Печи своими руками из металла. Печь своими руками из металла

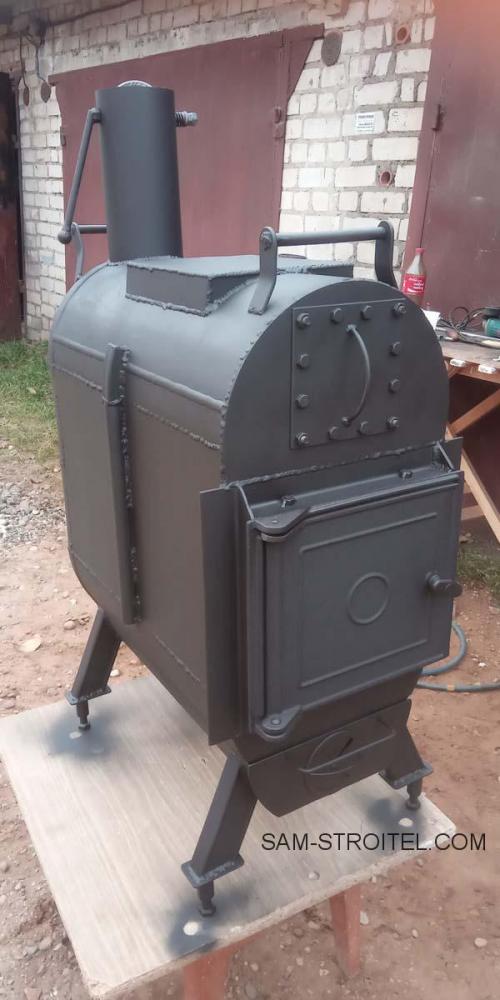

В конце, перед окончательной установкой, окрасил термоэмалью CERTA.

Печи своими руками из металла. Печь своими руками из металла

Подведу итог. Печка получилась вполне себе удачной для первого раза, недорогой в изготовлении (материалы около 60-70$). Компактная (ширина — 30 см), но с длиной камерой сгорания (от дверки до задней стенки влазит полено 56-58 см), дверка загрузки дров тоже большая(25 х 27 см, вход).

Недостатки. Для меня это в первую очередь — дымность. Дыма просто много, это огорчает. У соседа буржуйка с пряможогом и чуть большей камерой сгорания. У него дым еле заметен, у меня прям — паровоз. Что с этим делать — пока даже не представляю, буду рад советам.

Второй недостаток — тонкие стенки. Для того, чтобы уменьшить количество дыма, надо как следует прогреть печку, но при этом боковые стенки, несмотря на усиление нержавейкой, красные, прямо светятся. Это приведет к уменьшению срока эксплуатации.

Хотелось бы сделать приставку(сапог) для сжигания отработки. Но судя по тому сколько дыма идёт при сгорании дров, думаю что при сжигании отработки будет вообще, караул. Может замахнусь чуть позже на полноценную печку на отработке.

Спасибо за прочтение. Буду благодарен за советы.

Автор самоделки: Олег. г. Гродно. Беларусь.

Как сделать железную печь. Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Печи своими руками из металла. Печь своими руками из металла 15

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Печи своими руками из металла. Печь своими руками из металла 16

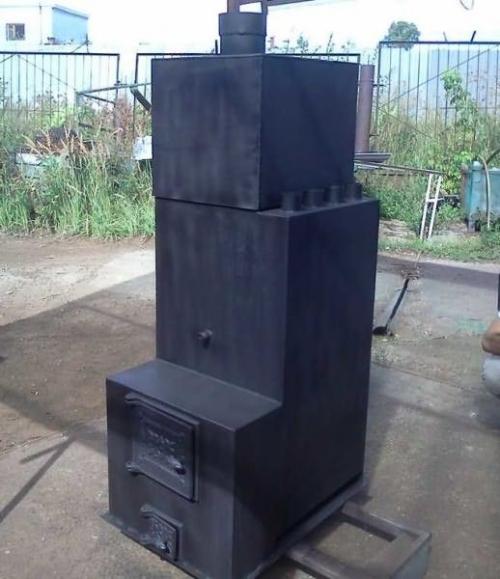

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

  • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

    Печи своими руками из металла. Печь своими руками из металла 17

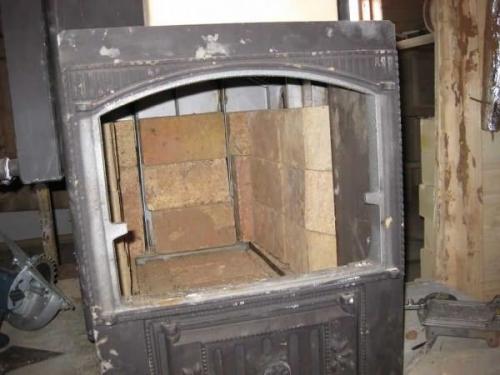

    Футеровка — обложить топку изнутри жаропрочным кирпичом

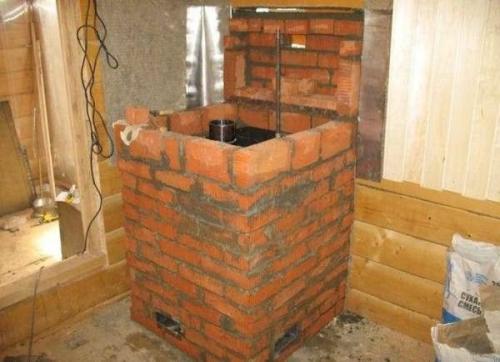

  • Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

    Печи своими руками из металла. Печь своими руками из металла 18

КПД металлической печи. Совет по увеличению КПД дровяной печи от Горячего мастера

Видео-журнал «Горячий мастер» представляет. В фильме используется схематичная модель Hot Master 4. Это очень мощная и популярная печь, о которой вам рассказывали в одном из видео. Она так и называется Hot Master 4 на канале Горячий мастер. Открыв, и посмотрев это видео, вы сможете самостоятельно сконструировать эту печь, соблюдая все соотношения, и изготовить ее.Эта печь для довольно больших парных, рассчитанных на 5-6 человек. Хорошие показатели по теплу и по прогреву каменки.

Дымоходы нержавеющие – их очень легко купить и собрать, но это как раз и помешает увеличить КПД. Совет распространяется в основном на дымоход, сделанный из цельного куска трубы из стали, идущей до обреза самого дымохода через весь чердак. Это обычная труба, которую закрепили. Уберем сейчас камни, чтобы рассмотреть подробнее.

Любая печь – это ящик, в котором горит огонь, и все стенки этого ящика должны равномерно накаливаться. Как мерцают все стенки! Они раскалены, и это позволяет отдавать то тепло, ради которого она установлена. Но не стоит забывать, что и дымоход накаляется, и очень сильно. Как показывают правила, печь плохо отдает тепло. Видите – ребра теплоотдачи мигают. А обсуждаем одну из популярнейших моделей Hot Master.Эти ребра способствуют тому, что воздух, прогреваясь, идет по ребрам, и согревает все помещение. Обратите внимание, на печи сверху установлены ребра теплоотдачи – они мерцают. Это гениальное решение позволяет еще более сильно прогревать камни, лежащие сверху, и саму каменку.

Для многих людей состояние каменки является наиболее важным. Насколько горячие камни – многие и оценивают баню, в которой они присутствуют – как хорошо раскалена каменка, идет пар.

Давайте обсудим: если наша печь хорошо нагревается, раскаляется, то и дымоход сильно калится. Каменка сверху набирает тепло в себя, а эти дымоходы нержавеющие, как однослойные, так и двухслойные (которые сейчас мерцают), они абсолютно не способствуют отдаче тепла внутрь помещения. Тепло остается, выносится на улицу и теряется.

Сварить печь своими руками. Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

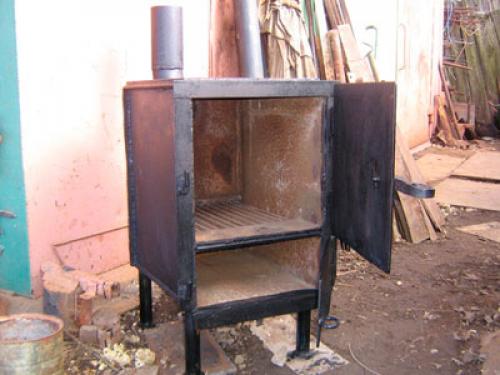

Печи своими руками из металла. Печь своими руками из металла 19 Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.
