Электропроводка в деревянном доме своими руками.

28.05.2019 в 16:29

Пошаговая методика выполнения работ.

Благодаря экономичности строительства, легкости возведения и экологичности, многие отдают предпочтение именно деревянным домам. Существенным недостатком таких строений является повышенная пожароопасность. В связи с этим следует с особым вниманием подходить к вопросу электроснабжения деревянного дома. При строгом соблюдении рекомендаций, безопасно и качественно осуществляется электропроводка в деревянном доме своими руками
Электропроводка в деревянном доме своими руками.. Пошаговая инструкция также в этом вопросе очень кстати будет.

Электропроводка в деревянном доме своими руками. 01
Ээлектропроводка в деревянном доме своими руками: пошаговая инструкция.

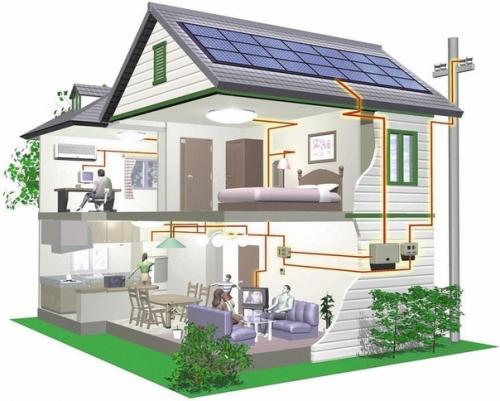

Основным требованием к электроснабжению частных домов, особенно построенных из дерева, является безопасность. Монтаж внешней и внутренней системы электрообеспечения должен быть выполнен с соблюдением всех норм и правил. Документами, регламентирующими проведение электропроводки, являются правила устройства электроустановок (пуэ), строительные нормы и правила - раздел "Электротехнические Устройства", гост и другие нормативные положения.

Электропроводка в деревянном доме своими руками. 02
Выполняя требования норм и правил, возможно произвести монтаж электропроводки в доме своими руками. Пошаговая методика выполнения работ включает такие этапы:

Электропроводка в деревянном доме своими руками. 03
Определение сводной мощности электрооборудования и выполнение проекта электроснабжения;.

Электропроводка в деревянном доме своими руками. 04
Выбор кабеля, электротехнических устройств (розеток, выключателей), электроприборов;.
Осуществление ввода питания в дом, подсоединение автомата защиты, подключение прибора учета (счетчика), электрощита;.
Внутренняя разводка кабеля;.
Установка выключателей, розеток и приборов освещения;.
Устройство системы заземления, установка узо (устройство защитного отключения);.
Организация профилактических испытаний.

Электропроводка в деревянном доме своими руками. 05
Подготовка проекта электроснабжения дома.
Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (рэс) технические условия. Они основанием для выполнения работ станут.

Электропроводка в деревянном доме своими руками. 06
Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

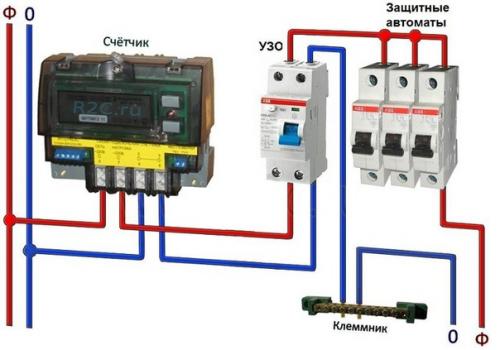

Электропроводка в деревянном доме своими руками. 07

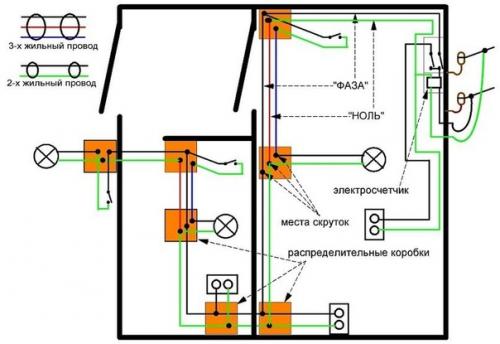

Технический план всего домостроения выполняется. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;.
Для каждой электроточки выбирается тип кабеля, ведущий к ним. В случае если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;.
На схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;.

Электропроводка в деревянном доме своими руками. 08
На схеме разводки электропроводки в частном доме отражается мощность каждого прибора. В случае если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;.
Все осветительные устройства (люстры, бра и т. д. ) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т. д. ) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;.

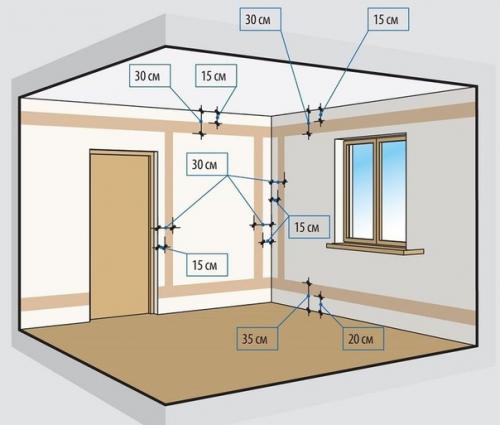

На схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Электропроводка в деревянном доме своими руками. 09
Полезный совет! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Выбор соответствующего кабеля и электроустройств.
Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться "Таблицей Соотношения Сечения Кабеля к Соответствующей Нагрузке" из электротехнического справочника.

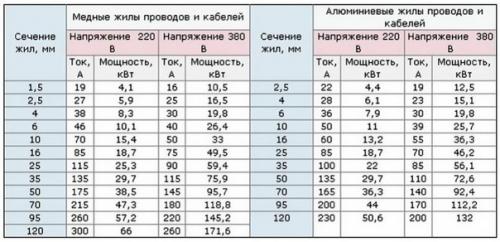

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

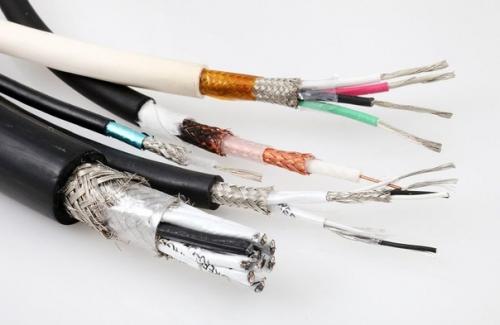

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Таким образом, если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления - обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Розетки и выключатели выбирают исходя из расчетной величины тока, вида электропроводки (скрытая или открытая), возможности подключения блока с розеткой и выключателем под одной рамкой.

Выбор вводного кабеля и автоматического выключателя на вводе.
Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности - это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.

Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. В том случае, если же питание однофазное, что встречается в 90% случаев, применяют одно - или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.

Полезный совет! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.

Нноминал и тип автомата для однофазного питания.

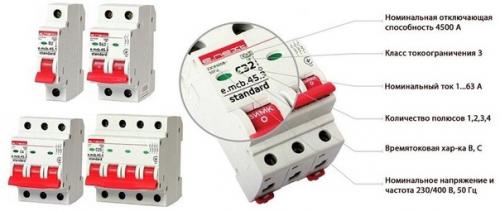

Автоматический выключатель выбирают исходя из следующего:

Определяют сумму мощности всего электрооборудования и вычисляют значение максимального тока, используя формулу: Ihom = P / U х cos. Величину cos принимают 0, 8. к полученному значению номинального тока Ihom применяют коэффициент поправки 1, 1. в результате получают максимальную величину тока, при которой автомат срабатывает. Автоматического выключателя в 25 а обычно вполне достаточно для ввода на дом;.
Чтобы определиться с типом автомата, следует знать минимальную величину тока короткого замыкания. Формула для определения тока в однофазной сети (220 в) следующая: Iкз = 3260 х S / L, где S - сечение кабеля, (мм); L - длина кабеля, (м. по этой формуле определяется ток для самого длинного участка с наименьшим сечением провода;.

Отношение величины тока короткого замыкания к значению тока номинального определяет характеристику автоматического выключателя. Рекомендуемый автомат для установки в доме - выключатель с характеристикой с. такой автомат отлично работает в сетях со смешанной нагрузкой.
Согласно схеме электропроводки в частном доме своими руками устанавливают вводный автомат после прибора учета. Автоматические выключатели для объединенных в одну группу устройств, прибор учета, вводный автоматический выключатель и узо монтируют в электрощитке на специальном металлическом профиле (дин - рейке. Далее производят разводку по схеме монтажа электропроводки в частном доме.

Электропроводка в деревянном доме своими руками: монтаж.
Монтаж электропроводки начинают, как только будут приобретены все необходимые устройства: кабель, розетки, выключатели, автоматы, осветительные приборы.

Согласно имеющейся схеме монтируют распределительные коробки, фиксируют точки крепления розеток, выключателей и осветительных устройств. Только в том случае, если в помещении все стены будут зашиваться отделочным материалом, кабель прокладывают в металлическом рукаве.

Ввыполнение монтажа распределительного щита своими руками.
Корпус электрощита закрепляют в установленном схемой месте. После этого выполняют следующее:

Монтируется прибор учета в корпусе щитка;.
На специальный металлический профиль (дин - рейку) устанавливается вводный автомат. К двухполюсному автомату подводят фазу и нейтраль;.
Выходные зажимы (клеммы) прибора учета соединяют на вход вводного автоматического выключателя;.

Провод заводится в дом и соединяется с входными зажимами прибора учета (счетчика);.
На дин - рейку монтируются реле напряжения, автоматы для разных групп питания (розетки, осветительные приборы), узо;.
Зажимы электроприборов соединяются одножильным кабелем.

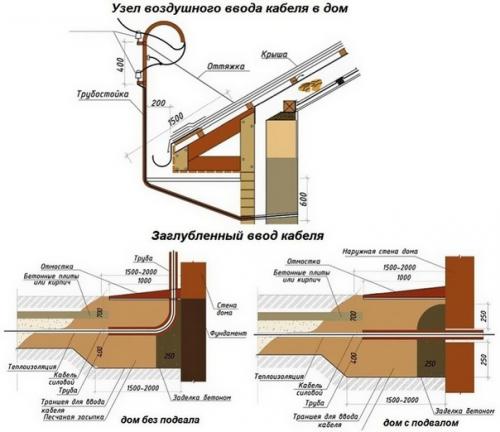

Ввод кабеля в помещение.
Ввод питающего кабеля в деревянный дом обязательно должен быть осуществлен согласно пэу и Снип.

Вводный кабель завести в помещение можно по воздуху или под землей. Следует отметить, что воздушный способ менее затратный, однако не совсем надежный. В таких случаях применяют самонесущие изолированные провода (сип. При воздушном способе ввода обязательным условием является установка в стене несгораемой гильзы, через которую будет проходить ввод.

Подземный провод прокладывается под землей в металлической трубе, защищающей его от всякого рода воздействий. Такая прокладка кабеля обязательно согласовывается с распределяющим энергопредприятием.

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля.
Таким образом, если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

Керамические ролики для открытой проводки - такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро - интерьере;.

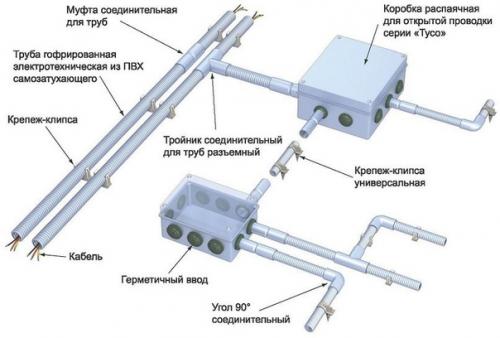

Металлотрубы - такой способ надежно защищает домостроение от пожара. Трубы должны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;.

Кабель - каналы из пластика - каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;.
Плинтус со специальным каналом (желобом) - при этом способе в каналах плинтусаустанавливаются фиксаторы для крепления провода;.
Крепление скобами - подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.
Полезный совет! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.
В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Настенный монтаж провода в кабель - канале.
Возможно с помощью кабель - каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель - канале:

Производят разметку линии прохода провода, согласно имеющейся схеме;.
Сечение кабель - канала зависит от количества размещаемых в нем проводов;.
Снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы с интервалом в полметра располагают. Места поворотов дополнительно укрепляют саморезами;.
В установленных местах монтируют распределительные коробки;.
Необходимые провода укладывают в кабель - каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;.
Соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Порядок соединения проводов.

Правилами предусмотрено соединение проводов внутри монтажных коробок. Коробки устанавливаются в местах, где будут отводы от основного кабеля. Провода соединяют такими методами:

Соединение можно произвести с помощью самозажимных клемм (Wago. При этом способе достаточно снять 10 мм изоляции с провода. Клеммы подбираются согласно размеру сечения провода вместе с изоляционным покрытием;.

Можно соединить провода с помощью изолирующих колпачков для скрутки. При этом способе изоляция снимается с провода так, чтобы длина оголенного отрезка не превышала длину колпачка. Внутри него имеется коническая пружина. Когда колпачок накручивается на скрутку - пружина надежно зажимает провод, а пластиковая оболочка обеспечивает изоляцию;.
Соединение скруткой предполагает очистку проводов от изолирующего покрытия на 4 см и плотное скручивание. Все скрутки рекомендуется пропаять и обмотать изоляционной лентой.
Полезный совет! Количество соединений проводов в сети влияет на способность системы к переносу нагрузок: чем больше соединений, тем ниже нагрузочная способность.

При соединении проводов необходимо учитывать цвет изоляции. Красный, коричневый цвет изоляции - провода с фазой, синий, белый - нейтраль (ноль), желтый, зеленоватый - провод заземления.

Устройство заземления и монтаж узо.
Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

Порядок устройства заземления следующий:

Подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;.
Стержни арматуры соединяют между собой металлическим уголком с помощью сварки;.
К одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.
Прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (узо. Это устройство в щитке после прибора учета монтируется. Исходя из величины номинального тока в сети подбирают параметры узо, которое реагирует на малейшую утечку тока. Наличие такого устройства особенно для комнат с повышенной влажностью важно.

Номинальное значение тока для узо принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет узо с током утечки 10 мА, для других помещений 30 мА.

Ппроведение испытаний электропроводки.
Проведение испытаний электропроводки проводятся с помощью точных электроизмерительных приборов специалистами сертифицированных электротехнических лабораторий. Комплекс испытаний включает:

Визуальный осмотр;.
Замер сопротивления изоляционного покрытия кабеля;.
Профилактическое измерение сопротивления заземления;.
Проверка автоматических выключателей; проверка цепи фаза - ноль; испытания защитных приспособлений; проверка цепи между приборами и заземлителем. По окончании работ выдается протокол испытаний. Вовремя проведенные испытания приборов и электропроводки гарантируют предотвращение поломок и аварий, которые могут испортить оборудование, вывести из строя всю проводку и нанести вред здоровью людей.
