Залогом правильной, безопасной, надежной и комфортной работы отопительного оборудования является квалифицированная пусконаладка котла. Эти работы выполняются специалистами после монтажа системы. Пусконаладка или запуск котла в эксплуатацию – это обязательная операция, она является условием гарантии на котельное оборудование, и главное, правильная пусконаладочная работа позволяет проверить и настроить устройства и алгоритмы безопасности (особенно актуально для газовых котлов), предусмотренные заводом изготовителем.

Для газовых котлов пусконаладочные работы включают в себя:

• Подготовку подключений газа с обязательной проверкой на герметичность;
• Монтаж электрических подключений с проверкой напряжения и фазировки;
• Проверку всех гидравлических соединений на герметичность;
• Тщательную настройку газовой арматуры с применение специального манометра для газа и газоанализатора;
• Проверку работы предохранительных клапанов;
• Измерение эмиссии уходящих газов с помощью профессионального газоанализатора TESTO;
• Инструктаж пользователя.

Для дизельных котлов пусконаладочные работы котла включают в себя:

• Монтаж электрических подключений с проверкой напряжения и фазировки;
• Проверка правильной установки теплоизоляции;
• Проверка дымохода;
• Проверку всех гидравлических соединений на герметичность;
• Проверку работы предохранительных клапанов;
• Тщательную настройку горелки и корректировку эмиссии уходящих газов с помощью газоанализатора TESTO и специального топливного манометра;
• Инструктаж пользователя.

ВНИМАНИЕ! ВАЖНАЯ ИНФОРМАЦИЯ!

Квалифицированная пусконаладка котла НЕ МОЖЕТ БЫТЬ ВЫПОЛНЕНА БЕЗ ГАЗОАНАЛИЗАТОРА! Не верьте сантехникам и людям, которые «сто котлов уже запускали и нормально», эти люди чаще всего совершенно не понимают то, что они делают, они лишь хотят взять с Вас деньги «за одно» с монтажом или сантехническими работами.

Газоанализатором проверяется:

• Герметичность дымохода (LAS);
• Состав дымовых газов.

Содержание CO2 и O2 – параметры, отображающие эффективность сгорания, настройка экономичного и эффективного сгорания топлива.
Содержания CO – параметр, отображающий содержание угарного газа, опасного газа, не имеющего запаха. При неправильной настройке и негерметичном дымоходе концентрация угарного газа в воздухе помещения может достигать сотен и даже тысяч ppm, при этом нахождение человека два-три часа в помещении, с концентрацией угарного газа в воздухе 400 ppm, может привести к летальному исходу. Согласитесь, риск совершенно не оправдан!

Мы в своей работе всегда используем газоанализатор немецкого производства TESTO 327-1.

Также в последнее время участились случаи, когда запуск котлов на природный и сжиженный газ совершается людьми, которые не имеют абсолютно никаких знаний в этой области, а про газовый манометр (второй по важности прибор для сервис-инженера), не говоря уже про газоанализатор, даже не слышали!

Результатом такой «пусконаладки котла» являются (из реальных случаев):

• Опасность взрыва;
• Повреждение газовой регулирующей арматуры;
• 5-10 кратный перерасход топлива;
• Преждевременное загрязнение котла продуктами сгорания;
• Перегрев и необратимое повреждение элементов котла от чрезмерной нагрузки.

Мы настоятельно рекомендуем Вам не заниматься самодеятельностью и не привлекать к таким работам непрофессионалов. Помните, скупой платит четырежды: сперва за неправильный «запуск котла», затем за вылетевший в трубу газ и поврежденный котел, затем за запчасти на ремонт (при пусконаладочных работах котла не специалистами гарантия на отопительную технику не распространяется) и, наконец, за квалифицированную пусконаладку котла и отопительной системы.

Мы гарантируем качество наших работ! Быстро, квалифицированно и недорого! Для вызова сервис-ниженера в Санкт-Петербурге и Ленинградской обл. позвоните по нашему телефону: +7(921) 416-24-24.

Связанные вопросы и ответы:

Пуск котла. Как правильно запустить котел отопления? Пошаговая схема для газовых и твердотопливных систем

Первый запуск котла отопления осуществляют, как правило, специалисты сервисного центра. Это одно из условий для постановки оборудования на гарантийное обслуживание. При первом включении котла мастер оценивает надежность отопительной системы и настраивает основные параметры ее работы. Он объясняет владельцу устройства, как им правильно пользоваться и при каких нарушениях следует обращаться к представителям сервисного центра.

Тем не менее, каждый владелец газового или дровяного отопительного котла должен иметь четкое представление о проведении первого запуска. Именно об этом мы расскажем в нашем сегодняшнем материале.

Подготовка отопительной системы к запуску

Вне зависимости от того, какой котел вы планируете включать — только что приобретенный или тот, который уже использовался, но «стоял без работы» на протяжении летних месяцев, — подготовительный этап пропускать нельзя.

Прежде всего, проведите визуальный осмотр магистрали и радиаторов отопления. Убедитесь, что на корпусе батареи нет механических повреждений. Проверьте стыки трубопровода — они должны быть герметичными, без трещин и подтеков. Оцените состояние дымоходной системы. При необходимости прочистите внутренние поверхности от сажи и ржавчины. Если труба повредилась, замените сломанные элементы на новые.

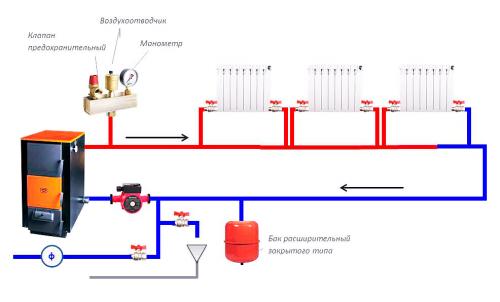

Схема отопительной системы в частном доме

Наполнение системы водой

Убедившись, что оборудование готово к дальнейшему использованию, наполните систему теплоносителем. В качестве теплоносителя используется обычная дистиллированная вода комнатной температуры. Найдите подпиточный узел — как правило, он располагается в нижней части котла, недалеко от патрубка подключения холодной воды.

Чтобы корректно наполнить котел и радиаторы теплоносителем, придерживайтесь следующего плана:

1. В первую очередь, проверьте работоспособность кранов Маевского. Для этого откройте каждый из них.

2. Откройте кран подпилочного узла и медленно наполните систему теплоносителем. Очень важно, чтобы напор подачи воды был небольшим.

3. Большинство современных котлов отопления оснащаются манометром — следите за его показаниями во время наполнения системы.

4. Как только уровень давления в трубах достигнет 1,5-2 атм, подачу воды необходимо остановить.

5. Убедитесь, что из всех кранов Маевского начала течь вода. Это показатель того, что в системе не осталось воздушных пробок. Если из патрубков все еще идет воздух — подачу теплоносителя необходимо продолжать.

Важно учитывать, что у разных котлов отопления — свои показатели рабочего давления. Уточните этот момент в инструкции по эксплуатации.

Запуск отопительной системы

Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.

Твердотопливный котел

Запуск отопительной системы на дровах и угле производится следующим образом:

1. Убедитесь, что давление в системе составляет не менее 1 атм.

2. Откройте шибер, который блокирует доступ к дымовой трубе.

3. Положите растопочный материал на колосниковую решетку.

4. Загрузите топливо в камеру сгорания.

5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.

6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.

Схема запуска твердотопливного котла отопления

Газовый котел

Отопительное оборудование этого типа работает по другому принципу, поэтому схема его первого запуска выглядит следующим образом:

1. В первую очередь, убедитесь, что давление в системе достигло необходимо показателя. Для одних моделей это 2-2,5 атм, для других — 4 атм. Уточните эти данные в инструкции по эксплуатации.

2. Снимите лицевую крышку котла и найдите циркуляционный насос. Он представляет собой металлический цилиндр, в центре которого располагается широкий винт с прорезью под отвертку.

3. Подключите котел к сети и переведите рычаги электропитания в рабочее положение. Включится насос, и вы услышите специфический гул и бульканье — это циркулируют остатки воздуха в системе.

4. Возьмите отвертку и начните аккуратно откручивать крышку циркуляционного насоса. И открывшегося отверстия пойдет воздух — вам необходимо полностью выпустить его из системы.

5. Как только из насоса пойдет вода, закрутите крышку обратно.

6. Теперь система автоматически откроет электронный клапан подачи газа и включит электронный поджиг.

Схема запуска газового котла отопления

Первое время котел может издавать странные звуки — это вполне естественно. Остатки воздуха постепенно уйдут в расширительный бак , и система будет работать практически бесшумно.

Если у вас остались вопросы по первому запуску отопительного котла, обратитесь за помощью к сотрудникам компании « Теплодар ».

Как включить газовый котел аристон. Подготовка перед первым включением газового котла марки Ariston

Газовый котел «Аристон» должен запускаться впервые, как только будет завершён монтаж и обвязка элементов оборудования. Важно проверить соответствующие инсталляции. Агрегат нужно установить, следуя нормам безопасности, при этом вы должны полностью исключить возможность возгорания. Котел должен быть удалён от стены, поблизости должны отсутствовать легковоспламеняющиеся предметы и материалы. Как только установка будет завершена, можно подключить оборудование к источнику холодной воды. Для этого с патрубков снимаются заглушки, а на входе располагается фильтр с шаровым краном. Последнее устройство должно присутствовать на всех патрубков при обвязке.

Особое внимание необходимо уделить подводке труб от газовой магистрали. Эти работы выполняются специалистами, а при необходимости предстоит установить газовый счетчик. Если вы приобрели газовый котел «Аристон», то до момента его включения необходимо проложить электролинию для теплоагрегата. Оборудование должно снабжаться электрическим кабелем с вилкой, а рядом с прибором должна быть розетка, отдельная от других. Затем котёл подключается к дымоходной трубе, тяга и работоспособность которой должны быть проверены до момента подключения.

Подготовка к запуску котла предполагает его отключение от электрической сети до заполнения прибора и отопительной системы водой. Важно исключить протечки, для этого термостат включается на максимальное значение, чтобы в автоматическом режиме сработал переключатель.

Настройка котла аристон. Этап #1 - изучение требований производителя к монтажу

Судя по требованиям, предъявляемым производителем котлов Аристон, инсталляция оборудования является прерогативой исключительно специалистов.

Отсюда соответствующий вывод – самостоятельная установка и первое включение бытового газового котла Аристон теоретически невозможна (точнее недопустима). Мало того, первый запуск оборудования в эксплуатацию запрещен без представителя газовой службы.

Производитель также напоминает будущему пользователю относительно качества воды, с которой будет работать газовый настенный котел. Отмечается: если качество воды (химический состав) не соответствует техническим требованиям, работоспособность газового оборудования не гарантируется производителем в течение установленного гарантийного срока.

Установка газового оборудования по схеме «B» требует организации в рабочих помещениях эффективного вентилирования и поступления воздуха.

Помещения, где в составе воздуха возможно появление коррозийно-активных паров, допускается применять только инсталляцию по схеме «C» (приток наружного воздуха). Такие требования обеспечивают коррозийную защиту газовых котлов Аристон.

Комплекты на подключение дымохода/воздуховода, как правило, отсутствуют в списке оборудования газового котла Аристон. Соответственно, дополнительные комплекты заказываются под конкретное соединение.

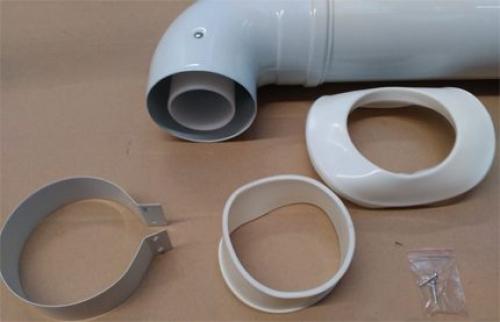

Так выглядит система «труба в трубе», которая используется в составе конструкции газовых котлов Аристон некоторых моделей

Многие газовые котлы бренда Аристон выполнены с учётом подачи воздуха и отвода газов посредством коаксиальной системы, диаметры труб которой составляют 60 и 100 мм. Либо может использоваться раздельный вариант с трубами под диаметры 80 на 80 мм. Подбор конфигурации отвода газов и воздуховода сопровождается учётом дополнительного аэродинамического сопротивления.

Запуск газового котла Протерм. Отключение котла Протерм

Фирма и модель оборудования:

Протерм медведь

Марс:

Котел включил после летнего сезона! Давление в системе в норме, котел включился, набрал заданную температуру, я ушел на работу, вечером придя с работы проверил работу котла и убедился что всё хорошо! Легли спать а утром насос работал а котел стоит! И так вот третий день так! Спасибо заранее благодарен! С уважением Марс!

Ответ:

Эти котлы очень чувствительны к напряжению. Во-первых, проверьте какое напряжение подается на котел. Часты случаи, когда эти котлы вообще отказываются работать, если напряжение меньше 250В… Я не говорю уже о стабилизаторе напряжения — он особенно нужен протермам, как впрочем и хорошее заземление — это их «слабые» места…

Совет:

1. Сделайте заземление
2. Проверьте фазу/ноль — у котла есть полярность и ему не все равно
3. Поставьте стабилизатор напряжения (если не стоит) обязательно.

Из-за перепадов напряжения часто у них глючат платы и котел ведет себя нештатно. Есть еще возможная причина — но это в случае, если котел пытается зажечься, но не может (Вы не написали об этом) — почистить электроды розжига и ионизации.



Марс:

Спасибо за советы, вчера поменял полярность, сутки проработал без каких либо поломок! Будем надеяться что причина выяснена и устранена!

Ещё один вопрос был, какой генератор надо купить чтобы использовать при отключении электроэнергии? В прошлом году отключили свет и генератор друга так и не смог запустить котел, даже при заземлении и замене полюсов, мощность генератора была хорошая! Что посоветуете, может аккумуляторные батареи, чтобы хватало на день, в зимнее время тоже частенько отключают, якобы запланировано было , хотя при температуре ниже 5 по-моему не имеют право отключать не более чем на два часа?!

Спасибо большое! Заранее благодарен! С Уважением Марс!

Регулировка газового клапана котла. Газовый клапан котла – принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

…

Как работает газовый клапан?

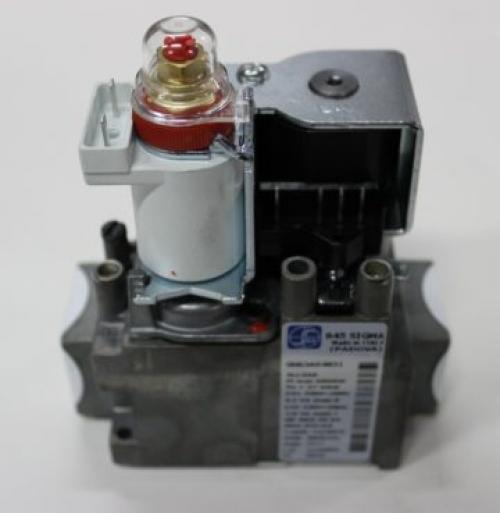

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

…

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Узнайте, как сделать газовый котел экономичнее?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

…

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.
