Правила создания каркаса для перегородок и потолков. Перегородки из гипсокартона
Перегородки из гипсокартона пользуются большой популярностью, благодаря отличным эксплуатационным характеристикам и минимальной стоимости.
Легкая конструкция не требует усиления основания. Их можно возводить на любом перекрытии многоэтажного или частного дома.
Простота монтажа позволяет соорудить перегородку самостоятельно, владея минимальным опытом работы с электроинструментом.
Рисунок 1. Гипсокартонные перегородки в интерьере.
Что такое гипсокартон
Гипсокартонные листы (ГКЛ) — универсальный отделочный материал, состоящий из гипсовой основы и облицовки из тонкого и прочного картона.
Картон выступает в роли армирующего слоя, благодаря которому гипс не ломается и не крошится. При этом лист легко режется, пилится и гнется.
На тыльную сторону листа наносится маркировка. Эта сторона всегда обращается внутрь обшивки.

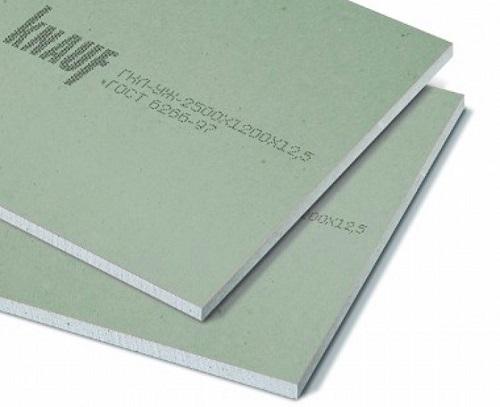

Рисунок 2. Тыльная сторона листа с нанесенной маркировкой.
Лицевая сторона состоит из двух слоев картона с повышенным содержанием целлюлозы. Она предназначена для последующей отделкии должна быть обращена внутрь помещения.
Благодаря специальным модифицирующим добавкам, гипсокартонвыпускается с различными техническими характеристиками:
ГКЛ — стандартный гипсокартон, применяемый для облицовки конструкций внутри помещений, в условиях нормальной влажности и температуры. Лицевая поверхность листа серая, маркировка синего цвета.
ГКЛВ — влагостойкие листы для отделки помещений с повышенной влажностью. Лист зеленый, маркировка синего цвета.
ГКЛО — огнестойкий гипсокартон, в состав которого добавлены антипирены и кристаллизованная вода. Материал может противостоять открытому огню в течение 60 минут. Применяется для устройства коммуникационных шахт, воздуховодов и помещений с повышенными требованиями к пожарной безопасности. Лист розового цвета с красной маркировкой.
ГКЛВО — гипсокартонные листы, сочетающие в себе влаго- и огнестойкость. Может применятся для отделки бань, саун, производственных цехов с высокими противопожарными требованиями, в условиях повышенной влажности. Лист зеленого цвета, с красной маркировкой.

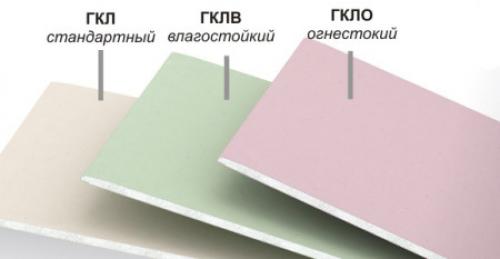

Рисунок 3. Основные виды гипсокартонных листов.
Арочный ГКЛ — листы, толщиной 6 миллиметров, для устройства арок и криволинейных конструкций. Гипсовый сердечник таких листов включает в себя несколько слоев армирующей стеклосетки.
ГКЛУ — усиленные листы, толщиной от 18 до 25 миллиметров, для создания конструкций, требующих особой прочности.
Различные свойства гипсокартона позволяют возводить конструкции криволинейных форм, с нишами, проемами, полками и всевозможными декоративными элементами.
При помощи легких гипсокартонных конструкций можно выполнить зонирование общего пространства.

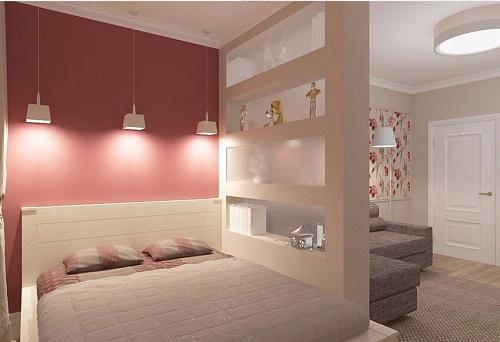

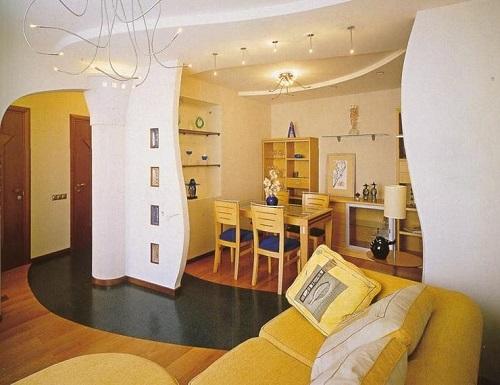

Рисунок 4. Устройство перегородок с нишами и полками.
Рисунок 5. Зонирование пространства при помощи декоративных перегородок.
Что понадобится для монтажа перегородок
Чтобы соорудить гипсокартонную перегородку, сначала нужно смонтировать каркас. Для его изготовления понадобится два вида оцинкованных профилей:
- Основной, опорный, или стоечный (ПС), обладающий особой прочностью, благодаря наличию ребер жесткости. На него навешиваются гипсокартонные листы.
Нужны ли перемычки в каркасе гипсокартона. Выбор комплектующих
На рисунке мы видим 2 направляющих профиля по 3м, 6 потолочных профилей по 2,7м, 5 перемычек по 60см, 12 подвесов, 6 Т-образных и 2 Х-образных соединения.
Зачем нужны перемычки? Поскольку высота потолков 2,7м, а лист гипсокартона имеет дину 2,5м, то необходимо оставшиеся 20см перекрывать дополнительным куском ГКЛ, а перемычки устанавливаются как раз в месте стыка.
Теперь считаем. Направляющие и потолочные профили в продаже минимум по 3 метра. Направляющий профиль крепится дюбель-гвоздями с шагом 50см. На каждый подвес по два дюбель-гвоздя и по два самореза. На каждый краб 8 саморезов. На каждое Т-образное соединение 4 самореза. Уплотнительная лента в продаже минимум по 30 метров.
- Направляющий профиль: 2шт х 3м = 6м
- Потолочный профиль для стоек: 6шт х 3м = 18м
- Потолочный профиль для перемычек: 5шт х 0,6м = 3м
- Подвесы: 12шт
- Х-образное соединение (краб): 2шт
- Т-образное соединение (боковой соединитель): 6шт
- Дюбель-гвоздь для направляющего профиля: 14шт
- Дюбель-гвоздь для подвесов: 24шт
- Саморезы для подвесов: 20шт
- Саморезы для Т-образных соединений: 24шт
- Саморезы для крабов: 16шт
- Уплотнительная лента шириной 30мм: 6,84м
Длина потолочного профиля позволяет нарезать цельные стойки, поэтому удлинители в данной схеме оказались не нужны.
Итого: 6м направляющего профиля, 21м потолочного профиля, 12 подвесов, 2 краба, 6 боковых соединителей, 38 дюбель-гвоздей 6х40мм, 60 острых саморезов 4,2х13мм с цилиндрической головкой или пресс-шайбой, 30м уплотнительной ленты шириной 30мм.
Количество деталей определено, можно отправляться в строительный магазин.
Как крепить профиль к неровной стене. Уро. Как крепить профиль для гипсокартона к стене (каркас)
Сегодня мы с Вами узнаем, как крепить профиль для гипсокартона к стене. Иными словами, в этой статье мы полностью построим металлический каркас, на который уже потом будем монтировать большие листы гипрока.
Как крепить профиль для гипсокартона к стене. Крокодилы

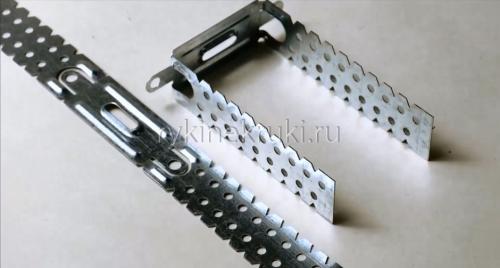

Вопрос того, как крепить профиль для гипсокартона к стене, начинается с крепления подвесов П-образной формы, в просторечии - крокодилов. В предыдущем уроке мы разметили на стене места, где будут крепиться этим самые крокодилы:
Если стена старая деревянная или сделана из гипсолита, то подвесы к стене нужно крепить при помощи шуруповерта и саморезов по дереву. Если же стена бетонная или кирпичная, то для крепления подвесов к стене потребуется перфоратор и дюбель-гвозди 60x40 или 60x50.

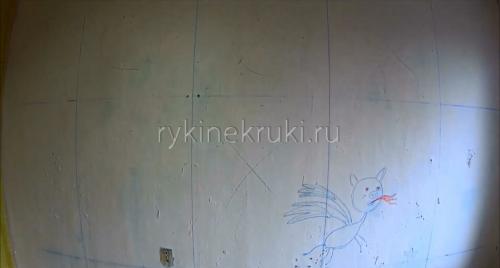

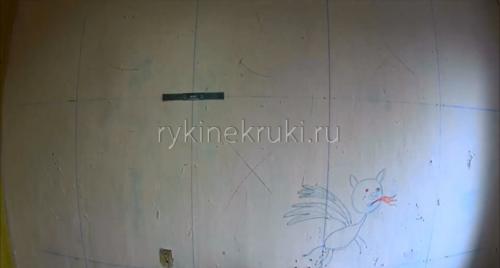

Итак, берем подвес и ставим его к стене так, чтобы центральная вертикальная линия разметки проходила ровно посередине подвеса (как бы деля его на две части), а горизонтальная - сквозь отверстия в подвесе, через которые будем крепить подвес к стене:

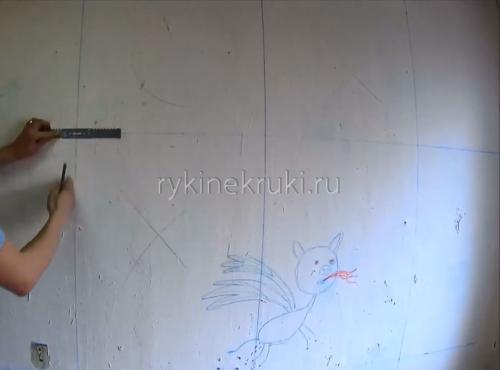

Отмечаем строительным карандашом (фломастером, маркером) две метки под будущие отверстия. Далее эти отверстия просверливаем буром диаметром 6 мм:

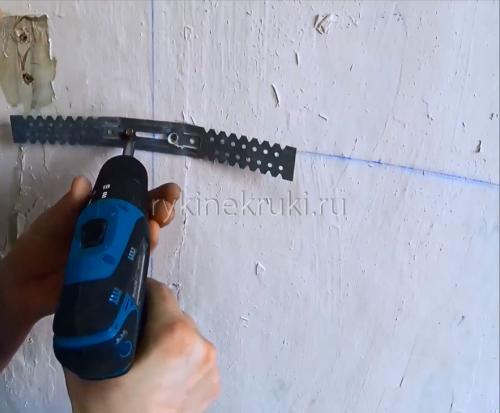

После того как отверстия просверлены, берем подвес, дюбели, прикладываем подвес к стене и в просверленные отверстия вставляем дюбели. Забиваем дюбели при помощи молотка. А затем забиваем в дюбели сами гвозди. Первый подвес закреплен:

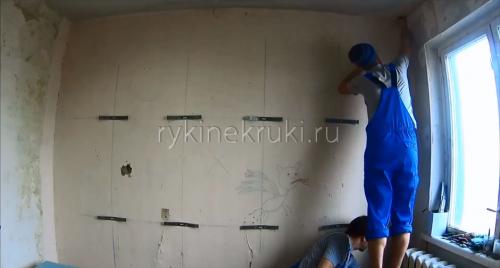

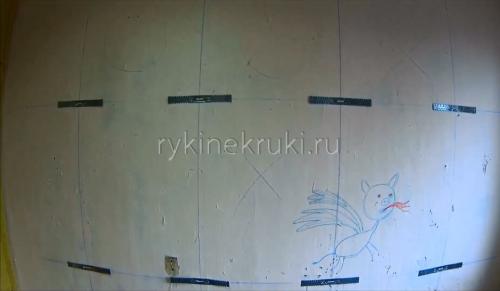

Далее точно такими же действиями закрепляются остальные подвесы:
Продолжаем изучение темы: как крепить профиль для гипсокартона к стене.

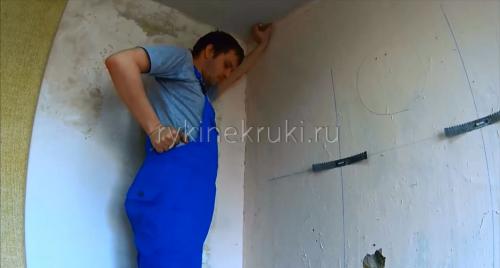

После того как все подвесы закреплены, нужно проверить их надежность крепления. Для этого нужно загнуть подвес из прямого положения в П-образное и слегка покачать вверх вниз.
Если подвес качается, нужно его лучше закрепить. Для этого можно в дополнительное отверстие в подвесе забить еще один дюбель гвоздь, предварительно просверлив отверстие перфоратором в стене. Можно также пойти на хитрость: взять саморез и аккуратно в самое основание дюбеля завернуть его шуруповертом:
Если требуется, рядом можно закрутить еще один саморез. Саморез действует по принципу клина и распирает отверстие. В результате подвес перестает болтаться.
Вычерчивание периметра под направляющие профили

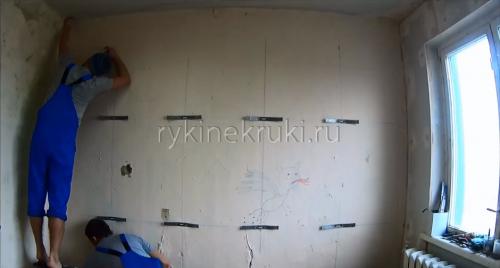

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур - о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:
Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

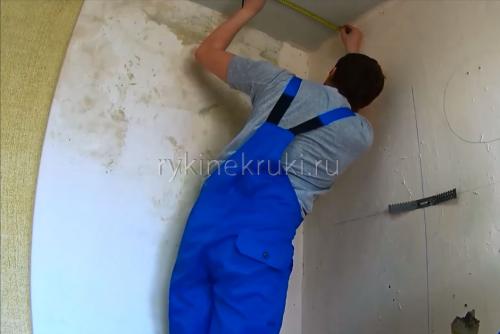

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

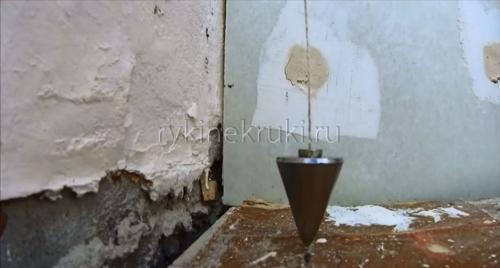

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:
Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.
А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):
На потолке должна образоваться прямая линия от одного края стены до другого.
Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:
Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.
Монтаж направляющих профилей под гипсокартон
Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.
Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.
Монтаж профиля для гипсокартона на потолок. Немного о конструкции
При монтаже гипсокартонного потолка используют специальную систему профилей и подвесов, крепящуюся на основании. Далее на каркас устанавливается материал, который в дальнейшем послужит новыми потолком. Как правило, мастера используют для этого гипсокартон, который также широко применяется для выравнивания стен .
Обратите внимание ! Гипсокартонные подвесные потолки еще называют сплошными. Возможен вариант обустройства без использования подвесов – подшивной потолок.
Схема подвесного потолка из гипсокартона
Ознакомимся с преимуществами и недостатками потолка из гипсокартона.
- сокрытие всех недостатков основания (трещин, щелей, пятен);
- возможность замаскировать электрическую проводку и коммуникации;
- эстетичный внешний вид (комната с таким потолком меняется до неузнаваемости);
- простота в уходе;
- возможность воплощения в жизнь разных дизайнерских идей, в том числе – монтаж сложных конструкций;
- разнообразие вариантов финишной отделки;
- удобство монтажа подсветки;
- отменные тепло- и звукоизоляционные характеристики.
- за счет подвесной конструкции уменьшается высота помещения не меньше чем на 7-8 см;
- гипсокартон имеет низкую влагостойкость, его не рекомендуют к использованию в помещениях с высоким уровнем влажности (таких как баня, сауна, бассейн и проч.), хотя существует влагостойкий гипсокартон – ГКЛВ;
- монтаж требует немало времени, хотя все зависит от конкретной конструкции;
- отделка обходится достаточно дорого.
Крепление направляющего профиля к полу. Крепление профиля
По имеющейся линии мы можем приложить металлический профиль UD. Если понадобиться, профиль можно резать специальными ножницами по металлу или при помощи болгарки. Крепить его к полу, потолку и стенам нужно капроновыми дюбелями с шурупами. Перфоратором через профиль сделать отверстие в стене, вставить в отверстие капроновый дюбель и закрутить в него шуруп. Шуруп разожмет в стороны дюбель, что заклинит его в стене. И так по всему периметру с шагом 40-45 см.
Затем нужно установить стоевой CD-профиль, заведя концы в профиль UD. Если профиль длинный, ножницами или болгаркой можно обрезать лишнюю длину.
Дальше нужно разметить, где будут крепиться подвесы, к которым будет прикручен саморезами CD-профиль. От края стены нужно отметить не более 50 см, поставить метку на стене, к которой будем крепить подвесы. От нее, строго по отвесу или уровню, прочертить на стене линию до потолка. От этой линии и далее прочертить линии, параллельные первой, с шагом не более 60 см.
Далее с шагом в 80 см ставим метки на отрисованной вертикальной линии, ставим маленькую горизонтальную черточку. Точка пересечения линий будет центр подвеса. После этой разметки, прикладываем подвес к точке, через соответствующие отверстия на подвесе пробиваем перфоратором отверстия в стене. Дюбелем с шурупом фиксируем подвес к стене.
Теперь осталось выставить и прикрепить саморезами-«блошками» профиль к подвесам. Но чтобы плоскость стены была ровной, нужно как минимум в трех местах от одного UD-профиля до другого натянуть капроновую нитку или леску до состояния струны. Ориентируясь на нитку, стоевой вертикальный профиль по одному скручивается с подвесами. Так мы получаем ровную поверхность каркаса, жестко закрепленного к черновой стене.
