Как сделать погреб с вентиляцией на даче своими.. Сравнительные характеристики разных типов вентиляции

Таблица, представленная ниже, наглядно демонстрирует все плюсы и минусы разных вентиляционных систем.

Таблица: положительные и отрицательные моменты разной вентиляции

Тип вентиляции	Плюсы	Минусы
Естественная	Не нуждается в монтировании сложных компонентов. Экономит энергетические ресурсы. Эксплуатация не требует значительных материальных затрат.	Воздухообмен находится в прямой зависимости от климата — от направления и силы ветра, перепада давления и других моментов внешней среды.
Искусственная	Процесс воздухообмена можно регулировать и автоматизировать, сделав необходимые настройки. Поступление в помещение уже очищенного воздуха. Незначительные показатели шумового «сопровождения» работы вентиляции.	Немалая стоимость оборудования. Высокая цена на проведение монтажных работ. Создание такого типа вентиляции самостоятельно может привести к неправильной работе системы (лучше прибегнуть к помощи профессионалов). Не всегда устройства системы вписываются в интерьер помещений.
Комбинированная	Независимость от внешних факторов. Стабильность работы.	Создание сложной системы вентиляционных каналов. Энергозависимость.
Приточная и вытяжная	Снижение затрат на обогрев помещений в холодный период. Возможность очистки и фильтрации воздушных масс. Автоматический режим работы.	Сложное проектирование. Зависимость от бесперебойности работы источников энергии. Затраты на монтаж и приобретение устройств, входящих в систему. Высокая стоимость работ по установке вентиляционной системы.

Вентиляция погреба одной трубой. Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки. В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения:

Исключить попадание в подвал естественного освещения . В подвале не должно быть окон, допускается периодическое использование электрического освещения.
Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
Обеспечить нормальный воздухообмен помещения , что обеспечивается наличием вентиляции.
Поддерживать необходимую влажность помещения . Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
Обустроить хорошую гидроизоляцию , чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция. Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Естественная вентиляция в подвале. Все о вентиляции в погребе

Как известно, вентиляция необходима для обеспечения комфортного существования в замкнутых пространствах — жилых и нежилых. Например, в офисных и административных зданиях, складских или производственных помещениях. Помимо этого, проточный воздух необходим для создания оптимального режима хранения овощей и фруктов в подвалах и погребах.

Особенности

Наличие вентиляции особенно важно в погребах и подвалах, предназначенных для хранения консерваций, корнеплодов, овощей и фруктов зимой . Все они, за исключением банок, выделяют во время хранения естественную влагу. В результате природных процессов без качественной вентиляционной системы неизбежно появление неприятных запахов, гнилостных процессов и плесневых грибов, что в итоге приводит к полной непригодности свежих плодов. Вдобавок к растительной влаге, ситуация нередко усугубляется почвенной сыростью, если при строительстве цоколя и фундамента были нарушены нормы гидроизоляции.

Оптимального микроклимата в подвальном овощехранилище можно достичь только при наличии трёх составляющих в правильном соотношении:

температура;

влажность;

циркуляция воздуха.

При некачественной циркуляции воздуха неизбежны все неприятности, связанные с застоем воздуха, такие как повышенная влажность, плесень, грибок, скопление тёплого воздуха в верхней части и промерзание нижней зоны . От всех этих неприятностей избавит качественная и грамотно обустроенная вытяжка над сараем, погребом, подвалом, цокольными помещениями. Система должна гарантированно отводить из замкнутого пространства затхлый воздух с большим количеством углекислоты и влаги с заменой на свежий, чистый и сухой.

Для обеспечения процесса необходима установка вентиляционной системы, способной обеспечить требуемую тягу для циркуляции воздушной массы. При оборудовании погреба или подвала под овощехранилище используют три вида вентиляции.

Приточная

Подобная система подаёт во внутреннее помещение определённый объём свежего воздуха с улицы. Устройство может быть совершенно простым или немного усложнённым, что зависит от сферы применения и требуемых функций, например:

рециркуляция;

очищение и подогрев воздуха;

обычное проветривание или дополнительное увлажнение воздуха.

Вытяжная

Вентиляция подобного типа предназначена для очищения внутреннего пространства от отработанного воздуха и продуктов сгорания от газовых и других плит.

Приточно-вытяжная (комбинированная)

Система, основанная на приточно-вытяжном принципе, характеризуется двумя особенностями:

с одной стороны, она доставляет свежий воздух с улицы во внутреннее пространство строения , попутно очищая его от пыли, пыльцы и прочих взвесей;

с другой — избавляет внутреннюю атмосферу от неприятных запахов и влаги, выводя их наружу.

Преимуществом этого типа вытяжки является возможность проветривания внутренних помещений без необходимости встраивания окон, форточек и других элементов.

Что касается наземных строений — гаражи, склады, сараи, кладовые, амбары, то здесь почти всегда выбор вытяжки ограничивается одним из типов вентиляционных систем. Продухи в подвалах жилых домов устанавливаются по ГОСТу и согласно СНиПам.

Естественная вытяжка

Естественный (гравитационный) воздухообмен в замкнутом пространстве может быть неорганизованным и организованным. Первый возможен благодаря разнице давления снаружи и внутри здания, и доступен даже при простом открытии форточек и дверей. Второй вариант (организованный) требует более сложного устройства — в конструкции задействованы приточные и вытяжные отверстия с возможностью регулирования степени открытия.

Чтобы правильно сделать своими руками естественную вентиляцию в частном доме, существуют давно проверенные временем схемы и технологии. Для работы понадобятся трубы подходящего диаметра и другие элементы.

С одной трубой

Однотрубная вентиляция погреба наиболее оправдана для небольших конструкций в частных домах, где погреба или подвалы не занимают более 3-5 м2. Чаще всего речь идёт о подполах и погребах под кухней, террасой, гаражом и прочими нежилыми помещениями. В этом случае крышку входного лаза ничем не утепляют, и естественные щели выполняют роль проточной вытяжки.

Однако, это в идеале. На деле же функция при таком варианте выполняется слабо, порой и вовсе неэффективна . Для поступления свежего воздуха организуют продух — вставляют трубу подходящего сечения. Но и это не гарантирует достаточного воздухообмена. Гораздо эффективнее двухтрубный вариант.

Вентиляция погреба диаметр трубы. Куда установить трубы

Трубы в качестве элементов вентиляционной системы с большей эффективностью справляются с воздухообменом в подземном хранилище.

Трубы для вентиляции выбираются с одинаковыми диаметрами, чтобы сделать движение воздуха более равномерным. Однако чтобы сделать вывод застоявшегося и тёплого воздуха более эффективным, вытяжная труба может иметь больший диаметр, чем приточная. И ни в коем случае не следует устанавливать трубу для вытяжки меньшего диаметра, чем приточная. Это связано с тем, что воздушные массы будут задерживаться в хранилище, а это отрицательно скажется на хранении продуктов. Кроме того, есть реальная опасность, что разлагающиеся овощи или фрукты будут выделять газ, которые вреден для здоровья при нахождении в подвале.
Трубы нельзя устанавливать рядом. Это связано с тем, что проветривание хранилища будет минимальным. Они устанавливаются по противоположным сторонам или углам. При таком расположении труб свежий воздух проходит через всё хранилище и проталкивает тёплую воздушную массу к вытяжной трубе.
Устройство отверстия для вытяжки делается на минимальном расстоянии от потолка, чтобы застоявшийся воздух сразу устремлялся вверх, что гарантирует нормальную циркуляцию воздуха в подвале и сохраняет продукты.
Вытяжная труба должна быть несколько выше расположения конька, а для отдельно стоящих хранилищ для вентиляции погреба высота трубы должна быть не меньше полутора метров над насыпью.
Трубы могут быть из разных материалов, но лучшие пластиковые (канализационные). Они долговечны и стоят недорого.
Если это вентиляция погреба в гараже, то вытяжным отверстием может быть люк из двух небольших дверей, из которых одна делается утеплённой, а другая – как каркас с решёткой, чтобы исключить проникновение грызунов.
Если это погреб гаража, то вентиляция делается с наименьшим количеством поворотов или изгибов, чтобы воздух не застаивался в них.
Диаметр труб вентиляции погреба должен быть одинаковым по всей длине.

Вентиляция погреба из канализационных труб. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

классическая система с одной вытяжной трубой;
схема с двумя трубами – притоком и вытяжкой;
принудительный воздухообмен.

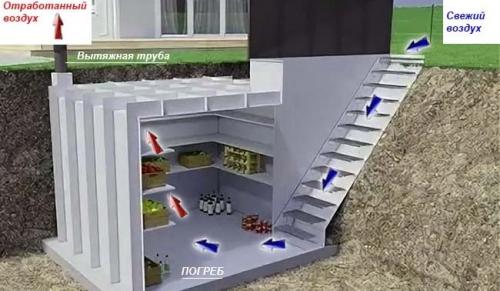

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

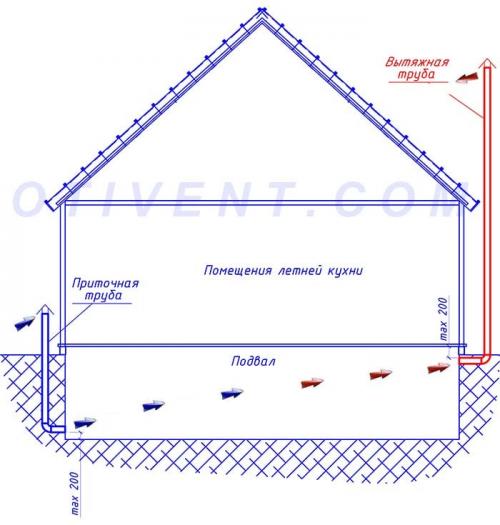

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

в земле снаружи здания;

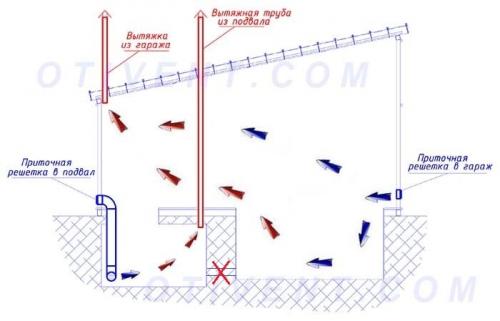

прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Вентиляция в погребе гаража. Правильная вентиляция в погребе гаража

О том, как важна правильная вентиляция в погребе гаража, говорить излишне. Все знают, что без вентиляции в погребе сыро и хранящиеся там продукты быстро портятся. Кроме того, если сырой воздух из погреба поступает в гараж, то это приводит к коррозии находящихся в гараже металлических объектов, в том числе и автомобиля.

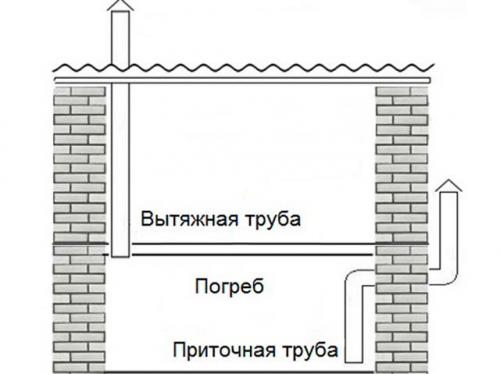

Естественная вентиляция погреба в гараже – схема

В общем, необходимость устройства правильной вентиляция в погребе гаража осознают все. Но не все знают о том, как сделать вентиляцию в погребе гаража,.

Давайте начнем с того, что вентиляция гаража , погреба и смотровой может быть одного из трех типов:

естественная,
комбинированная,
механическая.

Естественная вентиляция в погребе гаража

Естественная вентиляция используется в небольших гаражах и погребах. Основное её преимущество – доступность. Однако летом такая вентиляция неэффективна или вообще не работает, а зимой необходимо периодически проверять состояние вентиляционных каналов. Они могут забиваться снегом или обрастать инеем внутри.

Естественная вентиляция:

Достоинства:
- не нужен источник энергии,
- бесшумность,
- доступность.
Недостатки:
- нестабильность работы,
- необходимость периодических проверок и чисток труб,
- невозможность каких-либо регулировок,
- невозможность использования фильтров.

Естественная вентиляция в погребе гаража делается в соответствии со следующими правилами:

приточная и вытяжная труба располагаются обычно в противоположных углах подвала;
в погребе конец приточной трубы дожжен располагаться на высоте 0,3-0,5 м от пола;
в погребе конец вытяжной трубы должен находиться на высоте 1,5-2 м от пола;
если вытяжная труба монтируется полностью снаружи гаража – её нужно утеплить (следует различать сквозной монтаж трубы – через помещение гаража, и настенный – снаружи);
минимальный перепад высот между всасывающим и выходным отверстиями вентиляционной системы (они располагаются на улице) – 3 метра;
входное отверстие со стороны улицы закрывают решеткой или сеткой (от грызунов и крупных насекомых);
вытяжную трубу желательно накрыть козырьком, а еще лучше – увеличивающим тягу диффузором ;
Примерный диаметр трубы вытяжки в сантиметрах можно получить, умножив площадь гаража (в квадратных метрах) на 1,5;
Диаметр вытяжной трубы может быть процентов на 10% диаметра приточной.

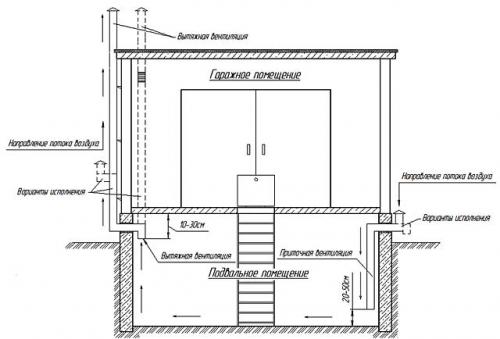

Естественная вентиляция в погребе гаража – варианты устройства

Помните, что каждый дополнительный изгиб вентиляционной трубы снижает эффективность всей системы. Кстати, для устройства вентиляции гаража, погреба и смотровой можно использовать трубы практически из любого материала.

Комбинированная вентиляция в погребе гаража

Повысить эффективность естественной вытяжки можно, установив в вытяжной трубе лампочку, которая будет подогревать воздух и дополнительно усиливать тягу. В качестве альтернативы лампочке можно использовать свечку – в этом случае можно обойтись без электричества. Но все же лучше установить вентилятор. Это самый лучший способ превратить естественную вентиляционную систему в комбинированную.

Как вы догадались, комбинированная и естественная вентиляция в погребе гаража отличаются друг от друга только наличием вентилятора на одном из воздуховодов. В выключенном состоянии вентилятор будет создавать небольшое дополнительное сопротивление потоку воздуха. Зато включив его, вы сможете обеспечить эффективную вентиляцию погреба независимо от времени года и погодных условий.

Принудительная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража обеспечивается за счет постоянной работы вентилятора. Давайте рассмотрим преимущества и недостатки такой системы:

преимущества:
- стабильность работы;
- возможность регулировки эффективности, подогрева воздуха;
- возможность использования фильтра воздуха.
недостатки:
- постоянное потребления энергии;
- шум;
- сложность монтажа;
- значительная стоимость некоторых компонентов;
- наличие изнашивающихся и ломающихся деталей.

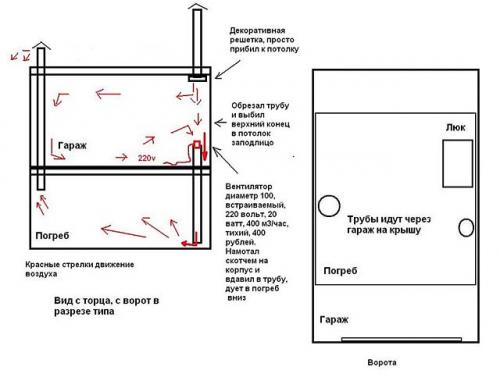

Принудительно вентиляции строится по тем же принципам, что и естественная. Ведь естественное движение воздуха должно помогать, а не препятствовать работе вентилятора.

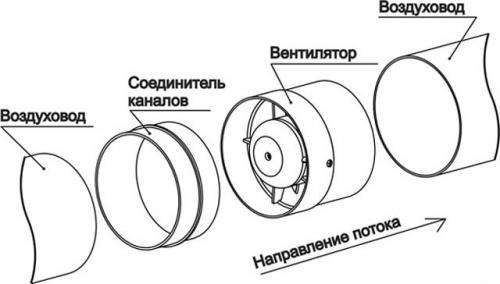

Принудительную вентиляцию в погребе гаража может обеспечить канальный вентилятор

Особое внимание при установке принудительной вентиляция в погребе гаража следует уделить безопасности. Это касается прокладка электропроводки, установки выключателей и вентиляторов. Вентиляторы лучше всего выбирать канальные.

Что же касается фильтров, подогрева воздуха и регулировки работы вытяжки – всё это требует дополнительных затрат и делается по мере необходимости.

Погреб

Микроклимат в погребе зависит не только от вентиляции. Материал стен и пола, качество работ по гидроизоляции и утеплению – все это очень важные факторы. Не экономьте на подобных вещах, не думайте, что правильная вентиляция в погребе гаража может полностью компенсировать огрехи при его строительстве. Постарайтесь качественно сделать погреб в гараже , вполне возможно, вы тогда сможете обойтись естественной вентиляцией.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

классическая система с одной вытяжной трубой;
схема с двумя трубами – притоком и вытяжкой;
принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

в земле снаружи здания;
прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

Трубы для вентиляции погреба. Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала.

Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.
