Сборка каркаса под гипсокартон. Особенности

18.03.2020 в 04:05

Сборка каркаса под гипсокартон. Особенности

Гипсокартон является очень популярным и распространенным материалом, который чаще всего используется в ремонтных и строительных работах. Из него не только изготавливают разнообразные конструкции (арки, ниши, мебель), но и используют этот материал для выравнивания различных оснований.

Так, стены с перепадами и выдающимися участками отделать не представляется возможным из-за указанных дефектов. Чтобы разрешить такую проблему, используются различные материалы, например, листы ОСБ, панели ЛДСП или же гипсокартонные полотна. Последние варианты применяются чаще всего .

Сборка каркаса под гипсокартон. Особенности

Не всегда возможно посадить гипсокартон на клей, выровняв тем самым основание. Гораздо чаще приходится конструировать профильный каркас , на который в дальнейшем и будет крепиться ГКЛ.

Главной особенностью такой конструкции является то, что она отнимает определенное количество свободной площади. Данный нюанс следует учитывать, если вы планируете выровнять перекрытия в доме. По этой причине в очень маленьких комнатах не всегда получается обустраивать каркас из профиля .

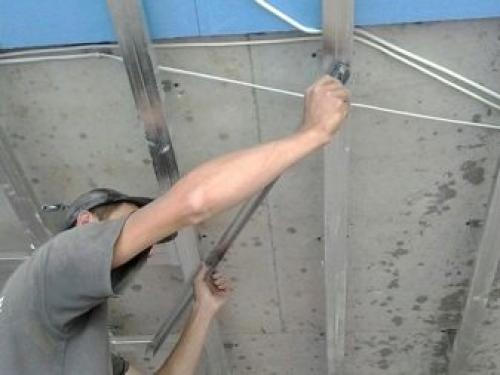

Сборка каркаса под гипсокартон. Особенности 01

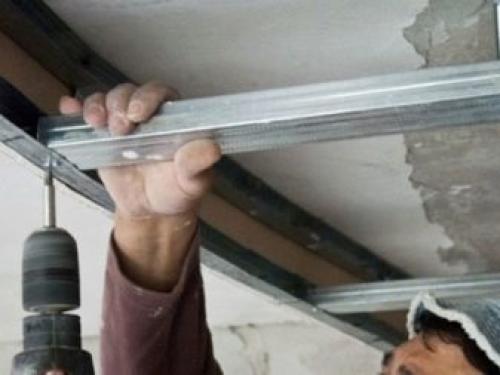

Сборка каркаса под гипсокартон. Особенности 02

Тем не менее использование профиля является приоритетным в установке гипсокартона.

Подобные конструкции обладают множеством положительных качеств:

  • В первую очередь, следует отметить, что профильные каркасы отличаются идеальной геометрией. При использовании бруска материал зачастую приходится перебирать, из-за чего немалая его доля отправляется в отходы из-за перегибов. С профильными элементами таких проблем не бывает.
  • Каркасы из металлопрофиля всегда остаются постоянными, независимо от уровня влажности или температурного режима. Деревянные детали такими свойствами похвастаться не могут – в условиях высокой влажности древесина разбухает, а при сушке подвергается деформации.

Любые изменения обрешетки могут привести к повреждению и растрескиванию гипсокартона, поэтому металлические основы для него подходят лучше всего.

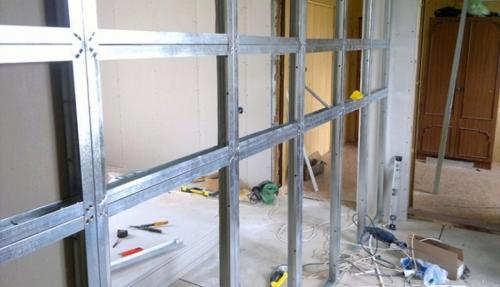

Сборка каркаса под гипсокартон. Особенности 03

  • Профильные основания отличаются долговечностью. Тот же брусок долгим сроком похвастаться не может. Со временем на дереве могут появиться различные повреждения, разрушительные грибок и плесень. Через 10-15 лет каркас из бруса потеряет былую надежность и прочность, чего нельзя сказать о конструкциях из металла.
  • Металлический каркас допустимо устанавливать практически в любых помещениях, так как ему не страшны перепады температур и прочие внешние факторы.
  • Сегодня в магазинах продается множество качественных крепежных элементов, которые позволяют максимально крепко и надежно закрепить конструкцию на основании.
  • Собрать такую конструкцию вполне возможно своими руками. Конечно, для этого нужно придерживаться четкой инструкции, чтобы не совершить никаких ошибок, но справиться с этим сможет каждый мастер.

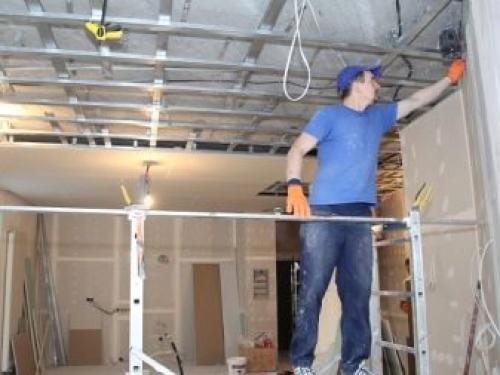

Сборка каркаса под гипсокартон. Особенности 04

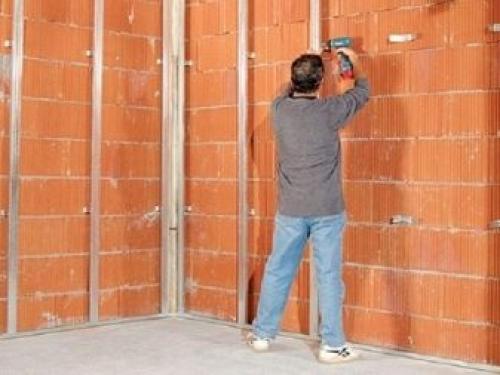

Сборка каркаса под гипсокартон. Особенности 05

  • С применением профильных каркасов в результате получаются идеально ровные, аккуратные и устойчивые основания.
  • Для конструирования каркаса из профиля не нужно использовать специальные дорогостоящие инструменты.
  • Профильный каркас не обойдется мастеру дорого.
  • Даже если профиль и получил повреждение, его очень легко отреставрировать.
  • Перед установкой такой конструкции не нужно скрупулезно подготавливать стены.
  • Металлопрофиль не боится огня. Он не воспламеняется и не поддерживает горение, как деревянные конструкции.

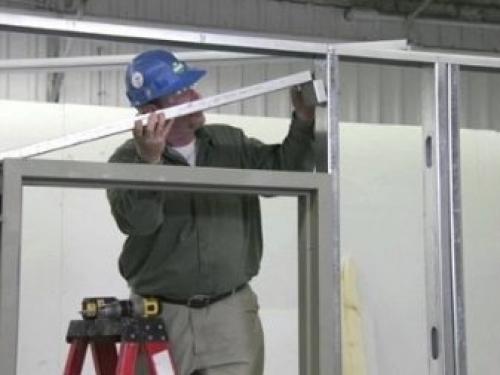

Сборка каркаса под гипсокартон. Особенности 06

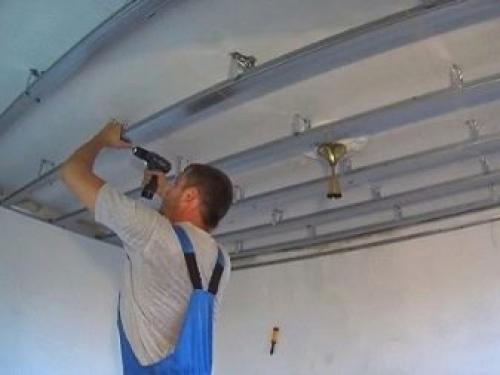

Сборка каркаса под гипсокартон. Особенности 07

Профильные каркасы под гипсокартон не идеальны. Они имеют и некоторые недостатки:

  • несмотря на то что металлические профили стоят относительно недорого, они все же обходятся дороже, нежели деревянные детали;
  • из-за небольшого количества витков резьбы, крепеж может случайно выпасть из направляющих, что негативно скажется на устойчивости конструкции;
  • металлическая обрешетка может подвергаться коррозии;
  • некоторые каркасные конструкции являются довольно сложными, поэтому самостоятельно с ними сможет справиться не каждый домашний мастер.

Чтобы каркас получился действительно надежным и долговечным, для него нужно покупать высококачественные материалы, не имеющие дефектов и повреждений. При соблюдении всех правил и норм, в результате получится ровная и аккуратная поверхность, которая легко поддастся отделке.

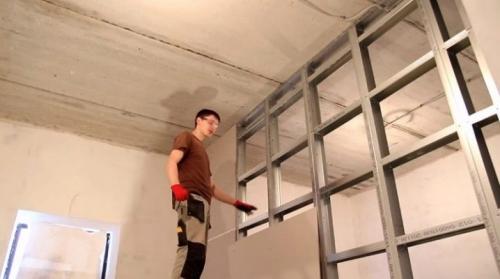

Сборка каркаса под гипсокартон. Особенности 08

Каркас для гипсокартона вокруг окна. Материалы и инструменты для работы

На практике существует множество способов заделки откосов гипсокартоном. Но все они в своей основе имеют 4 базовые технологии:

  1. посадка на клей;
  2. крепление на жесткий каркас из маталлопрофиля;
  3. одновременное использование металлического профиля и клея (комбинированный или смешанный способ);
  4. крепление монтажной пеной.

Для выполнения работ потребуются следующие материалы и инструменты:

  • гипсокартон — влагостойкий (в районе окна всегда повышенная влажность), толщиной не менее 12 мм (подвергается значительным механическим нагрузкам, в отличие от потолка);
  • клей «Перлфикс» в виде сухой гипсовой смеси (можно заменить на готовую шпатлевку на основе гипса);
  • грунтовка для обработки стен и ГКЛ перед покраской;
  • гипсовая шпатлевка;
  • краска водоэмульсионная или акриловая эмаль;
  • монтажная пена;
  • минеральная вата для утепления откосов;
  • акриловый или силиконовый герметик для заделки стыков;
  • направляющий профиль НП (UD), размер 28×27, крепится к подоконнику и верхней части проема;
  • потолочный профиль ПП (CD) сечением 60×27. Служит каркасом для ГКЛ;
  • металлический L-образный профиль;
  • дюбель-саморезы 6×60 мм (8×80 мм) для установки направляющих профилей НП;
  • метизы «клоп» (9 мм) для соединения направляющего и потолочного профиля;
  • перфоратор или электродрель — необходимы при использовании элементов каркаса;
  • болгарка или ножовка по металлу для резки профиля из металла;
  • саморезы длиной 35 мм. Ими крепятся листы гипсокартона с обрешеткой;
  • шуруповерт с крестообразным наконечником;
  • металлический перфорированный штукатурный уголок;
  • строительный нож;
  • нивелир;
  • строительный карандаш;
  • рулетка;
  • набор шпателей;
  • емкость для клея;
  • малярная кисть.

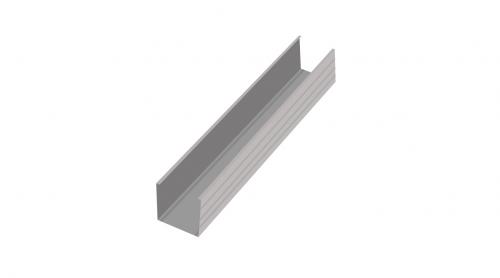

Размеры каркаса для гипсокартона. Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

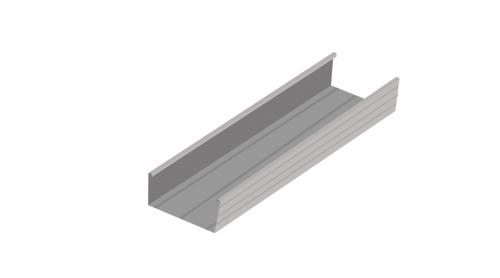

Размеры каркаса для гипсокартона. Виды профилей

Профиль UW (ПН)

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке - ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

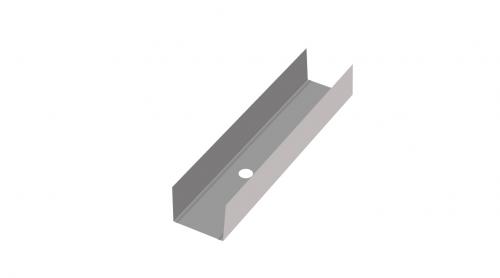

Размеры каркаса для гипсокартона. Виды профилей

Профиль UD (ППН)

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

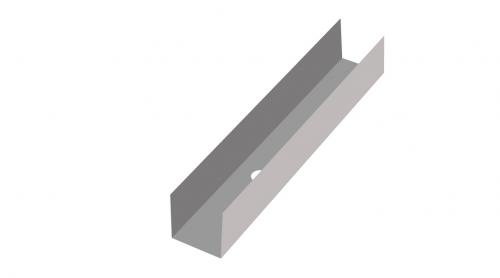

Размеры каркаса для гипсокартона. Виды профилей

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Размеры каркаса для гипсокартона. Виды профилей

Профиль CD (ПП)

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

Каркас для гипсокартона из дерева. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

  1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
  2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
  3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
  4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
  5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
  6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
  7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
  8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
  9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
  10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
  11. Шаг крепления ГКЛ на потолке – не более 17 см.

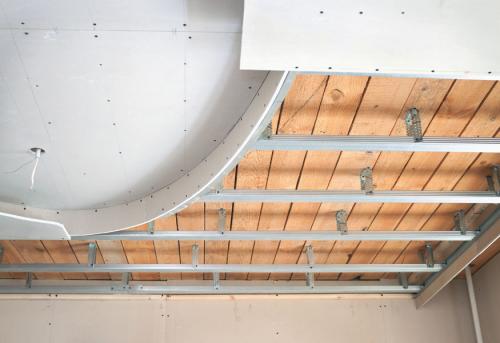

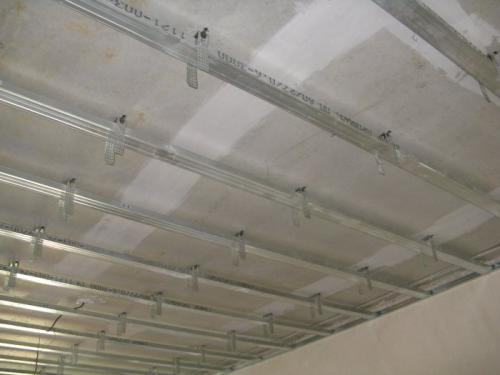

Каркас для гипсокартона потолок. Каркас под потолок из ГКЛ: каким бывает?

Подвесной и натяжной потолок объединяет нечто общее — каркас. В обоих случаях отделка потребует изначально сделать обрешетку из профилей. Выделяют несколько разновидностей конструкций, разделяемых по разным признакам.

Каркас для гипсокартона потолок. Каркас под потолок из ГКЛ: каким бывает?

По типу используемых материалов различают каркасы:

  • металлические;
  • деревянные.

Металлический каркас для гипсокартона на потолок используется чаще из-за отличных эксплуатационных характеристик, простого монтажа и практичности.

Деревянная обрешетка — не исключение, но монтируется не так часто из-за особенностей эксплуатации дерева. Элементы каркаса в этом случае обязательно подлежат обработке против грибков и микроорганизмов и несмотря на это по сроку службы все равно уступают металлическим профилям.

Кроме того, обрешетка под гипсокартон из дерева может потерять форму в результате перепадов температур и повышенного уровня влажности. Практически по всем параметрам деревянный каркас уступает металлическому за исключением одного — полной экологичности.

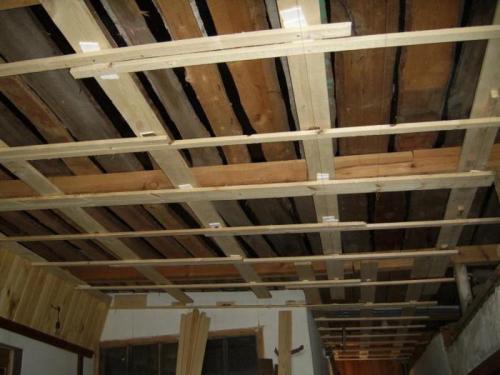

Каркас для гипсокартона потолок. Каркас под потолок из ГКЛ: каким бывает?

Деревянный каркас для монтажа гипсокартона

Разделяется каркас подвесного потолка и по структуре. Когда речь идет о металлической конструкции, подразумевают следующие варианты:

  • ячеистую;
  • поперечную.

В основе ячеистой обрешетки зафиксированные профили и перемычки с одинаковыми ячейками.

Поперечные каркасы чаще становятся выбором опытных мастеров, так как работы потребуют определенных навыков. В случае их устройства листы гипсокартона фиксируются исключительно на поперечно закрепленных профилях.

Разделяют каркас и по количеству уровней на одноуровневые и многоуровневые. Первые монтируют для одноуровневых потолков. Особенность конструкции — профили, закрепленные в одной плоскости.

Многоуровневые каркасы необходимы для монтажа таких же многоуровневых потолков. Самостоятельно собрать конструкцию, учитывая внушительные размеры каркаса, непросто, поэтому ниже рассмотрим простой вариант классической одноуровневой ячеистой обрешетки из металлического профиля.

Каркас для гипсокартона потолок. Каркас под потолок из ГКЛ: каким бывает?

Источник: https://milyj-dom.ru-land.com/novosti/kak-sobirat-karkas-pod-gipsokarton-karkas-pod-gipsokarton-dlya-steny

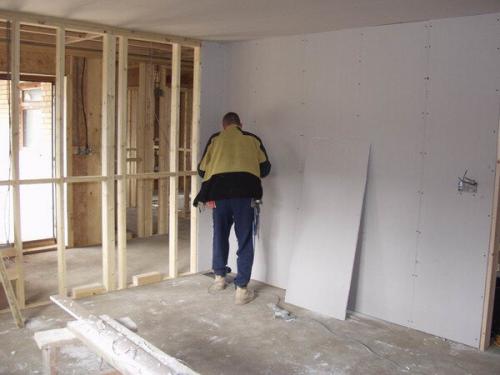

Каркас для гипсокартона перегородка. Возведение каркаса

Сооружение перегородки из гипсокартона начинается с установки каркаса. Он крепится к потолку и к полу. Поэтому работы по их монтажу должны завершиться до начала постройки перегородки.

Для каркаса нам понадобятся металлические профили, которые будут облицовываться листами гипсокартона, а также деревянный брус, который используют для усиления частей каркаса.

Для сооружения каркаса можно использовать профиль 60х27 мм. Перед началом планирования перегородки, измерьте отклонения стен несущих стен в здании относительно водяного уровня и отвеса. Это понадобиться, чтобы отступить место в нужную сторону и поставить вертикальные части каркаса ровно. Также необходимо измерить уровень пола, к которому будет прикручиваться низ каркаса и уровень потолка. Ещё нужно измерить расстояние от потолка до пола в крайних точках расположения каркаса перегородки и диагонали от противоположных точек. Если диагонали совпали, отклонений по водяному уровню нет и расстояние от потолка до пола одинаково, то приступаем планировке каркаса.

Предварительно спланировать, где и что будет крепиться к стене, необходимо для усиления каркаса на этапе сборки. Дело в том, что каркас может играть, несмотря на то, что он жёсткий и крепкий. Однако каркас может изгибаться, если на него повесить телевизор или установить полку с книгами. Чтобы этого не произошло, планируют расположение всех навесных элементов заранее.

После этого приступаем к разметке металлопрофилей. Выставляем нижний профиль и прикручиваем его к полу саморезами. Далее намечаем отверстия на потолке и стене, в которые будут ставиться дюбель гвозди. Сверлим отверстия с помощью дрели или перфоратора. Ставим металлопрофиль и крепим его к потолку, тоже самое делаем для профиля на стене. При этом углы направляющих профилей вставляют друг в друга.

Если длины профиля не хватает, то берут два одинаковых профиля и вставляют один в другой, чтобы получился нахлёст 30-40 см и закрепляют на нужном месте. При необходимости профили можно скрутить саморезами по бокам.

После того, как вы закрепили нижний, верхний и крайние боковые профили, установите один вертикальный профиль посередине перегородки, который по длине на 1 см меньше, чем расстояние от пола до потолка. Если стоит нормально, то приступаем к дальнейшей установке каркаса.

Для этого вам нужно разметить гипсокартонный лист, чтобы расстояние между профилями было одинаковым. И чтобы край листа попадал на профиль. Рекомендуемое расстояние между профилями составляет 30 -40 см. В месте стыков листов гипсокартона, необходимо скрутить саморезами два профиля. Это придаст монолитность и дополнительную жёсткость каркасу. Так листы гипсокартона не будут ходить по отдельности и нарушать внешнюю облицовку.

Далее устанавливаем вертикальные профили внутрь напольного и потолочного. Выставляем каждый профиль по уровню и прикручиваем саморезами с широкими шляпками.

После установки вертикальных профилей нужно ещё усилить каркас. Для этого берём куски профиля, и отрезаем их по длине между вертикальными профилями. Но лицевую часть оставляем на 45 мм длиннее с каждой стороны. На них и будет прикручиваться эти куски к вертикальным профилям.

Перед закреплением горизонтальных профилей, необходимо измерить высоту гипсокартонного листа. Первые 3-5 кусков профилей крепим ближе к потолку на высоте, которая соответствует высоте гипсокартонного листа. Далее отмеряем такое же расстояние от потолочного профиля вниз и закрепляем 3-5 профилей на этой высоте. Это делают, чтобы получить более прочную стену.

Далее намечаем места, куда будут крепить полочки, телевизор и т.д. В этих местах нужно вставить горизонтальные куски профиля, но сперва их нужно усилить. Берём деревянный брус, который плотно вставляется в профиль и почти не играет в разных направлениях. Крепим двумя саморезами к профилю, со стороны профиля. Также желательно усилить вертикальные части профилей, к которым крепится усиленный горизонтальный кусок. Здесь желательно прикручивать горизонтальный профиль к вертикальному двумя саморезами с каждой стороны. Такое усиление и дополнительные саморезы будут препятствовать скручиванию каркаса и деформации стены.
