Как подключить двухконтурный газовый котел к отоплению. Установка двухконтурных котлов

Как подключить двухконтурный газовый котел к отоплению. Установка двухконтурных котлов

В большинстве случаев установку этого котла выполняют специалисты газовой службы. Однако этот процесс стоит денег. Поэтому монтаж и подключение двухконтурного газового котла к отопительной системе часто решают осуществить владельцы домов. Современные правила позволяют выполнять такие действия. Правда, при этом нужно соблюсти ряд требований, а также не браться за подключение к газопроводу.

Весь процесс установки двухконтурного газового котла в доме можно разделить на такие этапы:

1. Монтаж на стену или пол.
2. Подключение системы отопления и системы ГВС.
3. Подключение к газопроводу.

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

1. Имеется окно, которое можно открыть в любой момент.
2. Наличие действующей вентиляции.
3. Наличие газовой и водопроводных труб.
4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
2. Вблизи не должно быть окна.
3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных

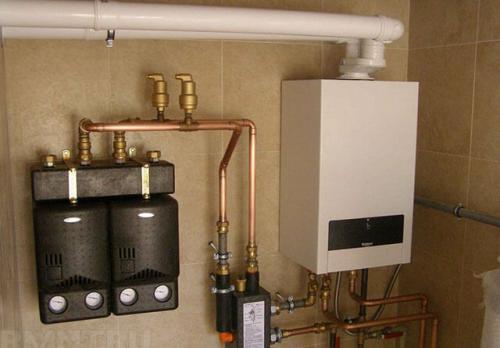

   Этот процесс выполняют в такой последовательности:

   1. Проводят своими руками монтаж шаровых кранов на патрубки котла . Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
   2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
   3. При необходимости монтируют группу безопасности.
   4. На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
   5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
   6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
   7. Подключают обратную трубу от системы отопления к котлу.
   8. Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
   9. В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
   10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Подключение одноконтурного газового котла. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.

Подключение газового котла к электросети. Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Обвязка настенного двухконтурного газового котла. Обвязка системы с двухконтурным котлом

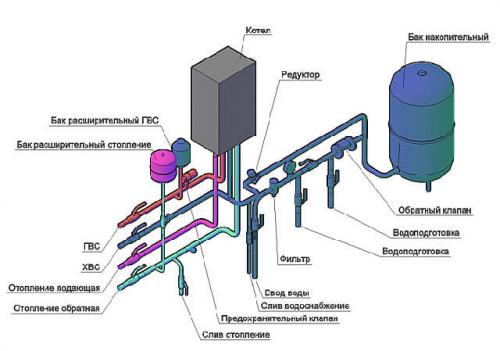

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая — воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбору радиаторов. Сегодня производители предлагают многочисленные варианты такого оборудования, выбирать его необходимо с учетом условий монтажа, требуемой температуры.

Установка двухконтурного котла в квартире. Правильный монтаж двухконтурного газового котла своими руками

Эффективность работы автономного отопления напрямую зависит от правильности проведения монтажных работ. В комплекте газового котла предусмотрена инструкция, в которой указана схема подключения агрегата. Монтаж двухконтурного газового котла должен осуществляться в полном соответствии требованиям технической документации. Если вы не уверены, что сможете сделать правильный монтаж газового котла своими руками, обратитесь к специалисту.

…

Подготовка места для двухконтурного газового котла

При выборе места для газового котла нужно учесть все требования к котельному помещению. Если выбрать котел с закрытым типом топки, то эти требования станут намного лояльнее. Современные модели газовых агрегатов имеют в своей конструкции именно такие топки. Установка такого котла возможна даже на кухне, если ее площадь не менее 12 м2.

Газовые котлы бывают двух видов:

• настенные или подвесные — крепятся на стену;
• напольные или стационарные — устанавливаются на специальную подставку и крепятся к полу.

Требования к установке газового котла

Монтаж двухконтурного газового котла должен производиться только на капитальные стены. Все деревянные элементы должны быть изолированы или сняты. Изоляция выполняется из стального листа с асбестовой прослойкой. Котел должен иметь свободное пространство вокруг и легкий доступ с любой стороны. Высота установки не менее 800 мм от пола.

Все крепежные элементы для установки котла имеются в комплекте с агрегатом и рассчитаны под вес конструкции. Использование самодельных крепежей запрещено.

Монтаж стационарного котла производится на бетонную стяжку, покрытую стальным листом и теплоизоляционным материалом.

Дальнейший монтаж и подключение настенных и стационарных котлов производится одинаково.

…

Основное требование установки газового агрегата – это ровное расположение. Если котел будет иметь уклон, то поверхность нагрева котла выйдет из строя. Причиной станет неравномерное распределение теплоносителя, что вызовет температурный перекос и быстрый износ теплообменника.

Схема обвязки газовых котлов

После завершения монтажных работ необходимо произвести подключение котла к системе отопления и водоснабжения. Схема обвязки напольного котла отопления и настенного абсолютно одинаковы.

Подключение газа к котлу без участия специалиста запрещено и облагается штрафом. Пусконаладочные работы котла также ведутся под контролем газовой службы.

Все остальные элементы можно подсоединять самостоятельно. Каждый котел имеет практически одинаковые детали для подсоединения к коммуникациям:

• фильтр грубой очистки устанавливается на обратной линии отопительного контура;

• магнитный фильтр – это смягчитель бытовой воды. Он производит подготовку холодной воды перед ее нагревом в контуре горячего водоснабжения;

• сетчатый фильтр;
• газовый фильтр;

…

• сгоны – это элементы резьбового соединения труб;

• гибкий гофрированный шланг;

• манометр – прибор для измерения давления;

• терморегулятор — электронная автоматическая система по поддержанию заданных параметров;

• коаксиальный дымоход – это дымовая труба, которая является заменителем традиционного дымохода в современных котлах с принудительной тягой;

• предохранительный клапан на 3 бар – это механическая система автоматического сброса теплоносителя в атмосферу при повышении давления до критических значений;

• расширительный бак предназначается для компенсации роста и падения гидравлического давления в системе отопления;

• запорная арматура;

• автоматический воздухоотводчик предназначен для вывода воздуха из системы отопления.

Источник: https://dekor-i-interer.ru-land.com/novosti/kak-ustanovit-kotel-kak-pravilno-ustanovit-kotel-otopleniya-dlya-effektivnoy-i-bezopasnoy

Подключение газового котла к электрической сети. Основные правила электрического подключения котла

Основными документами, регламентирующими подключение котлов к электрической сети являются:

1. ПУЭ «Правила устройства электроустановок»
2. НПАОП 40.1-1.32 «Правила устройства электроустановок. Электрооборудование специальных установок »
3. инструкция производителя

Нормативные документы довольно емкие. Вы можете их скачать или посмотреть в формате PDF по ссылкам выше. Основные требования к характеристикам в электрической сети следующие:

• напряжение электроприемников в пределах 230 В ± 10%;
• частота должна составлять 50 (+ 0,5 / -1) Гц.

Электроснабжение газовых котлов должно выполняться от сети с глухозаземленной нейтралью с системой заземления TN-S или TN-CS (соглано требования НПАОП 40.1-1.32, пункт 2.3.1). Как указано в п. 2.5.5, подключение к котельному оборудованию выполняется трехпроводным кабелем: L - фаза, N - нейтраль ( «ноль»), PE - защитный ( «земля»).

Для обеспечения безаварийной работы газовых котлов в части электроснабжения нужно предусмотреть следующие меры:

• установка на вводных металлических трубах (газ, вода) изолирующих соединений;
• устройство системы уравнивания потенциалов (ССП) в соответствии с ПУЭ, п. 1.7.84;
• установка защиты от перенапряжений (молнии, переключение мощных нагрузок в сети) и реле (НПАОП 40.1-1.32, п. 2.3.8 и 2.4.1). Летом учащается количество выходов из строя электроплат котла. Грозы с молниями, интенсивное строительство с подключением мощного сварочного и электроинструмента. Все это порождает в сети мощные импульсы, с которыми штатная защита электроплаты газового котла справиться уже не в состоянии. Сильный ветер, вызывающий перекрещивание и закорачивание провислых проводов может вывести котело из строя.
• установка стабилизатор напряжения перед котлом или общедомового. Важно понимать, что наличие стабилизатора это только дополнительная защита от проблем с напряжением в сети. Требования норм ПУЭ, НПАОП, инструкций производителя должны быть соблюдены.;
• для защиты от перерывов в энергоснабжении рекомендуется установка гелевых (мультигелевых) аккумуляторных батарей , источников бесперебойного питания (ИБП), бензо- или дизель-генераторов. Резервные источники питания должны удовлетворять таким требованиям:
  • P ≥ 300 Вт,
  • фиксированный «ноль»;
  • форма кривой напряжения - правильная синусоида
  • частота 50 Гц.

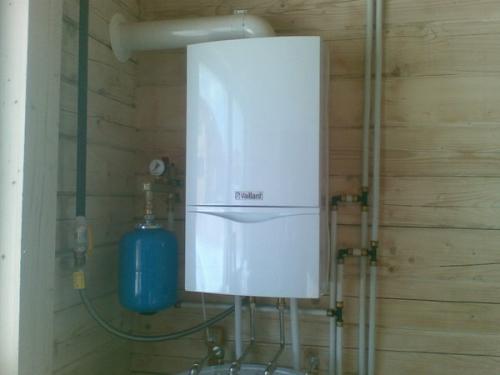

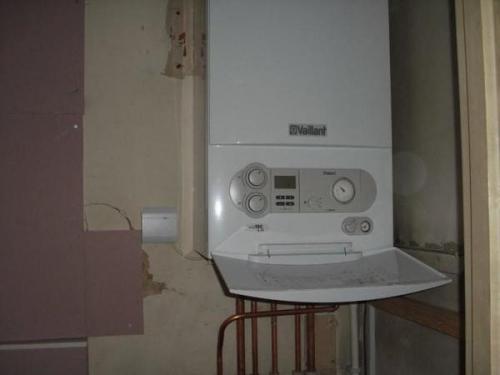

Как подключить двухконтурный котел Vaillant. Достоинства и недостатки двухконтурных газовых котлов фирмы Vaillant + отзывы пользователей

Основным элементом автономной системы обогрева частного дома или коттеджа является котел.

Наиболее эффективным и экономичным видом считаются газовые котлы, лидирующие по эксплуатационным качествам среди всех видов теплотехнического оборудования.

Высокий спрос и предпочтение пользователей способствовали развитию производства газовых котлов, которым занимаются многие фирмы в разных странах мира.

Котлызанимают достойное место среди подобных агрегатов, выполняя свои задачи с высокой отдачей и пользой для своих владельцев.

Рассмотрим их качества внимательнее.

Фирма Vaillant была основана в 1876 году предпринимателем и инженером Йоханом Вайлантом. З а годы своего существования фирма превратилась во всемирно известный промышленный концерн, выпускающий теплотехническое и вентиляционное оборудование.

Высокие технологии и традиционная немецкая основательность в деталях позволила вывести продукцию компании в первые ряды среди конкурентов.

Двухконтурные котлы Vaillant отличаются надежностью, высоким качеством сборки и конструкторскими находками, основанными на 140-летней практике фирмы. Самый первый в мире настенный газовый котел был изготовлен именно этой компанией.

Двухконтурные установки позволяют совместить в одном корпусе источник тепловой энергии для отопительных контуров и для подачи горячей воды .

Агрегаты полностью соответствуют всем существующим нормам и стандартам, они сертифицированы по всем важным позициям.

Некоторые модели котлов полностью собираются вручную. Ассортимент газовых двухконтурных котлов достаточно широк, позволяет выбрать подходящую модель для любого помещения.

Достоинства и недостатки

К достоинствам двухконтурных газовых котлов Vaillant следует отнести :

• Высокое качество сборки.
• Детали котлов серии «TEC Pro» и «TEC Plus» изготовлены из меди.
• В производстве используются новейшие технологические разработки.
• Престиж.
• Высокая экономичность.
• Отсутствие шума во время работы.
• Используются два запатентованных датчика тяги.
• Для соединения с коммуникациями применяются собственные переходника, прилагающиеся к котлу пр покупке.
• Длительный срок службы при условии периодической профилактики.
• Агрегаты получили единодушно высокую оценку специалистов и рядовых пользователей.

Недостатками оборудования следует считать :

• Стоимость котлов представляется искусственно завышенной.
• Цена на запчасти слишком высока.
• Размеры установок чрезмерно велики.
• Запрещается заливать незамерзающую жидкость, что создает опасность перемерзания системы при остановке котла в холодное время года.
• Установка дымохода от другого производителя невозможна.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство недостатков в равной мере свойственны котлам других фирм и могут считаться специфическим признаком конструкции.

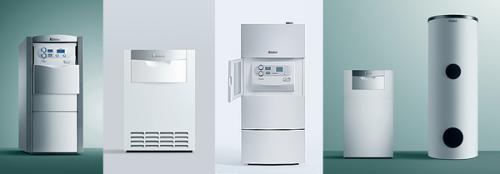

Виды

Двухконтурные котлы Вайлант делятся на две примерно равные группы

Напольные модели, как правило, используются для обслуживания больших помещений и обладают повышенной мощностью и габаритами. Настенные образцы предназначены для работы в жилых домах относительно небольшой площади, обладают относительно малой мощностью и большей компактностью.

Кроме того, существуют две категории котлов :

• С открытой горелкой (атмосферные).
• С закрытой камерой сгорания (турбированные).

Вывод продуктов сгорания из атмосферных установок происходит под действием естественной тяги. Турбированные котлы нуждаются в подаче свежего воздуха для обеспечения нормального сгорания топлива, а также для создания тяги при удалении дыма и прочих продуктов горения.

В условиях жилого дома турбированные котлы гораздо удобнее и безопаснее, не выделяют в атмосферу жилища никаких вредных веществ или запахов.

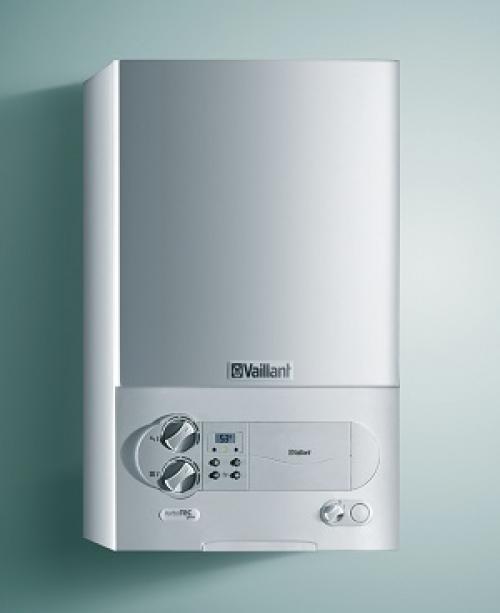

Какие серии и модели относятся к двухконтурным

Двухконтурные котлы Вайлант маркируются литерами VUW (одноконтурные — VU).

Изготавливается две базовые серии котлов :

• TEC.
• FIT.

Они имеют довольно широкий модельный ряд, состоящий из образцов разной мощности. Кроме того, существует серия VIT, которая состоит из линейки напольных котлов повышенной мощности. Модели с открытыми камерами сгорания обозначаются AtmoTEC, AtmoFIT или AtmoVIT.

Установки с принудительной подачей воздуха обозначаются TurboTEC, TurboFIT или TurboVIT . Имеется также модельная линейка AtmoCraft, состоящая из напольных агрегатов с атмосферной камерой сгорания.

Существуют также модели под маркировкой Pro (базовая модель) и Plus (модифицированный образец).

Серии Pro имеют несколько пониженный функционал :

• Отсутствие «горячего старта» (подачи ГВС через 5 минут после запуска).
