Фундамент под откатные ворота длиной 6 метров. Конфигурация фундамента под откатные ворота
Из-за значительной длины вылета створки основание откатных ворот испытывает существенные нагрузки в виде продольного крена. Чтобы противодействовать им, фундамент должен обладать достаточной площадью соприкосновения с грунтом, правильной схемой распределения воздействий и высокой конструкционной прочностью. При этом важно обеспечить минимальный расход материалов — арматуры и бетонной смеси.
Как показала практика, наиболее выгодным форм-фактором фундамента для откатных ворот служит П-образная конструкция, состоящая из двух столбов и верхнего пояса, связывающего их между собой. Первый столб располагается параллельно столбу, ограничивающему проём ворот со стороны расположения приводного механизма. Второй столб удалён от проёма ровно на расстояние вылета нижней балки, соединённой со створкой раскосом. В общем случае производители откатных ворот делают вылет балки длиной не меньше половины ширины основной створки.
1 — швеллер №20; 2 —арматурный каркас; 3 — электрический привод; 4 — роликовые опоры; 5 — поддерживающие ролики; 6 — створка ворот; 7 — зубчатая рейка; 8 — концевой ролик; 9 — нижний уловитель; 10 — верхний уловитель

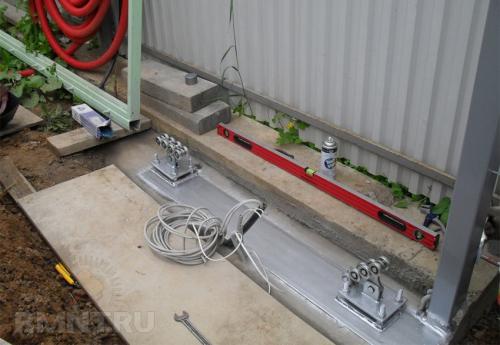

Верхний связывающий пояс должен содержать закладные элементы анкеровки, предназначенные для крепления опорных роликов и приводного механизма. В ряде случаев можно рекомендовать укладку в верхнюю грань стального швеллера за номером от 16 до 20. При такой конструкции фундамента гораздо проще позиционировать привод с блоками опорных роликов и закрепить их при помощи сварки, но подобное устройство не лишено недостатков. Главным фактором риска считаются коррозионные процессы, возникающие из-за отсутствия защитного слоя бетона, при этом возможно разрушение структуры не только верхнего пояса, но и всего фундамента. Также гладкая поверхность швеллера не обеспечивает достаточно высокого сцепления с бетонной массой, поэтому армирование в любом случае должно присутствовать.
Если комплект приводных механизмов для откатных ворот закуплен до начала строительства фундамента, гораздо проще будет обойтись анкеровками, которые устанавливают в толщу бетонного изделия. Если точные установочные размеры для привода неизвестны, следует обустроить универсальную монтажную плоскость. В наиболее надёжном варианте устройства она представлена широкой металлической пластиной, имеющей множественные точки крепления к арматуре фундамента.
Как устроены откатные ворота. Как сделать откатные ворота своими руками
Что потребуется для изготовления ворот своими руками?
1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.
2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.
4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.
5. Молоток.
6. Уровень.
7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).
8. Саморезы(либо заклепки) – 200 шт.
9. Комплект фурнитуры для откатных ворот.
10. Профнастил около 10 м.кв.
11. Труба 60*40 - 20 м.
12. Труба 40*20 - 20 м.
13. Труба 60*60 - 7 м.
14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).
15. Арматура сечением 10 – 14 мм.
16. Краска - 1 банка.
17. Грунтовка – 1 банка.
18. Растворитель - 1 банка.
19. Герметик.
20. Автомобильный противокоррозионный грунт - 1 баллончик.
Откатные ворота расчет нагрузки. Как провести расчет откатных ворот?
Формула расчета материала сдвижных ворот
Чтобы рассчитать откатные ворота по проему необходимо, определиться с:
- Размерами проема и высотой ворот
- Типом зашивки полотна
- Размером фундамента
Итак, нам необходимо узнать сколько всего материала потребуется для изготовления рамы
Для расчета рамы раздвижных ворот нам потребуется 2 вида профильных труб и направляющая
- Внешний каркас – 60 х 30 х 2
- Внутренняя рама – 30 х 20 х 2
- Направляющий профиль – 60 х 70 х 3,5
Самый распространенный размер проема 4000 х 1900мм, учитывая просвет под створкой, высота в среднем получается 2000 мм, что равно стандартной высоте забора.
Для внешней рамы каркаса понадобится17 метров трубы 60 х 30
-6 метров ляжет на всю длину направляющейс расчетом противовеса рамы (произвести расчет противовеса раздвижных ворот просто - это всегда половина длины проема)
-Две боковины по 1,84 м(с учетом направляющей 60 мм) = 3,68 м
-Верх 4,3 метра. Формула расчета верха на проем 4 м проста. Для того, чтобы полотно пряталось за столбами с каждой стороны по 15 см необходимо 4м + 0,15 м + 0,15м.
-Диагональ противовеса 2,8 м(с запасом 3 м)
Для внутренней рамы (обрешетки) понадобиться20 метров трубы 30 х 20
-4 стойки по 1,8 м. Две привариваются слева и справа с внутренней стороны рамы внешнего каркаса, а две посредине разделяя полотно на 3 равных части.
-3 горизонтальных профиля по 4,25 м. Два привариваются сверху и снизу с внутренней стороны рамы внешнего каркаса сдвижных ворот.
Длина направляющей 60 х 70 - 6 метров
Направляющая равна длине всего каркаса - ширина проема 4 м плюс противовес 2 м
Изготовление рамы (каркаса) октатных ворот
Чертежи откатных ворот
В другой статье мы уже писали, чтобы произвести полный расчет откатных ворот необходимо узнать, как сделать фундамент и рассчитать материал. Также необходимо рассчитать стоимость фурнитуры для ворот до 500 кг
Зашивка полотна может быть разнообразной (профильный лист, дерево, металосайдинг, евроштакетник, металлическая филенка и др.) но толщиной не более 20 мм.
Получить БЕСПЛАТНЫЙ расчет на чертеже вы можете, когда будете заказывать комплектующие на нашем сайте. Укажите менеджеру высоту и ширину проема. И наша программа расчета укажет точное количество материала и сделает деталировку с точными углами порезки. Распечатанный чертеж вы получите вместе с комплектом.
Калькулятор веса откатных ворот. Откатные ворота, размеры
Основными параметрами створки откатных ворот являются ее длина, масса и высота.
Длина зависит от того, какой будет ширина проезда – створка должна быть больше в 1,5 раза.
Например, если проезд имеет ширину 3,0 м,
то створка должна быть не менее 4,5 м.
Это связано с тем, что роликовые опоры, по которым двигается створка и которые ее удерживают, находятся в стороне от столба ворот.
Роликовые опоры заведены в направляющий рельс, в результате чего створка становится консолью
и перемещается, не касаясь поверхности проезда.
Из выше написанного следует, что соотношение ширины проезда и длины створки 1:1,5. То есть створка всегда должна быть больше на половину ширины проезда.
В таблице и на схеме ниже указан пример соотношения ширины и длины створки.
Для створки определенной длины необходим соответствующий направляющий профиль.
Направляющий профиль (рельс) – это специальной формы металлоизделие, которое крепится к нижней части створки и она вместе с ним перемещается по роликовым опорам..
Для каждой длины створки, необходим направляющий профиль соответствующей длины и в таблице показан пример их оптимального соотношения:
В поперечном сечении профили бывают с разными параметрами, которые зависят от длины ворот.
На фото слева сечение направляющего профиля для створки, у которой длина более 5,0 м, а справа – до 5,0 м.
От массы створки зависит, какой буде.
