Фонтан Герона из одной бутылки. Схема и принцип работы фонтана Герона

Фонтан Герона из одной бутылки. Схема и принцип работы фонтана Герона

Классический фонтан Герона состоит из трех емкостей, соединенных между собой в определенной последовательности трубками. Ниже представлена схема взаимодействия этих сосудов.

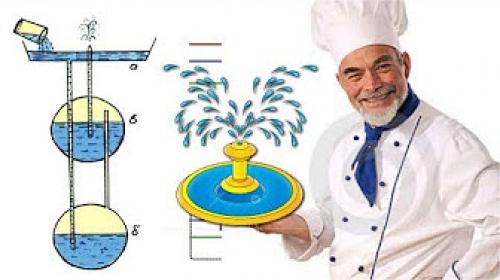

Схема фонтан Герона

Первая емкость (№1) может быть открытой – таковой она чаще и делается.

Трубка из нее ведет в герметично закрытый сосуд (№2). Она достает практически до его дна.

Из крышки этого сосуда берет начало еще одна трубка. Она воды касаться не должна, поэтому и укорочена. Тянется трубка до следующего герметичного сосуда (№3), заканчиваясь точно под пробкой.

Еще одна трубка также практически достает до дна третьего сосуда. Ее второй конец выходит наружу и является патрубком, их которого будет бить струя.

Фонтан Герона из пластиковых бутылок

Работает это все по следующему принципу:

1. Третий сосуд (вторая герметично закрытая колба или №3) нужно до конца заполнить водой. Сделать это можно заранее, перед его закупориванием.
2. Затем в открытую емкость (№1) наливается немного воды.
3. Эта вода начинает перетекать в первую закрытую бутылку (№2), в результате чего замыкается цепь.
4. Вода под воздействием силы тяжести течет вниз. От этого в сосуде растет давление воздуха, который по цепочке передается в третью емкость (№3), выдавливая из нее воду. В результате она опорожняется, и вода перетекает в закрытую колбу номер один (№2).

Несложно понять, что как только вода в последней емкости закончится, фонтан прекратит свою работу. Это важная недоработка знаменитого ученого, которая не позволяет создать вечное устройство.

Но вопрос можно решить. Для того чтобы получить усовершенствованный фонтан Герона, конструкцию нужно, как это ни странно, упростить.

Вечный фонтан Герона своими руками из бутылок

Избавляемся от третьей емкости, которая, по сути, совершенно ни к чему не нужна. Схема будет состоять из одной герметичной и одной открытой емкостей и двух кусков трубок, разных по диаметру.

Чтобы поддерживать стабильное давление в системе, необходимо, чтобы сливная трубка была немного больше по диаметру, чем выходная, через которую будет бить струя.

Итак, емкости соединяются трубками. По короткой, которая не достает до воды, вода будет стекать из чаши вниз. По длинной, дотягивающейся практически до дна, жидкость будет подниматься обратно, снова восполняя уровень воды в чаше. В результате цепочка получается полностью замкнутой.

Практически пошаговая инструкция по изготовлению фонтана Герона

Для запуска вечного фонтана Герона наливаем в бутылку воду, чтобы закрыть полностью длинную трубку. Затем наливаем в чашу немного воды, и работа устройства начинается.

Если ничего не происходит, то необходимо удалить из системы воздушную пробку. Для этого можно всосать в себя воздух из выходного патрубка фонтана.

Фонтан Герона из двух бутылок можно собрать как первую пробу, прежде чем пытаться соорудить что-то более серьезное.

Все предельно просто. По такому принципу даже предлагается делать вечный двигатель. Для этого по ходу движения воды располагается турбина, которая приводится во вращение жидкостью.

По сути, схему можно еще упростить. На фото вечный двигатель, который придумал Роберт Бойль.

Конусовидный сосуд в основании соединен со шлангом. Если создать в нем перепад давления, за счет вытягивания воздуха по манере того, как это делают шоферы, сливая бензин из бака автомобиля, вода начнет подниматься выше своего уровня в сосуде. Цепь также замыкается, и фонтан будет работать бесконечно долго.

Вечный двигатель Роберта Бойля
Совет! Фонтан Герона из одной бутылки можно сделать по такому же принципу.

Фонтан Герона из 2 бутылок. Фонтан, который работает сам из пластиковых бутылок

Если на даче или дома скопилось большое количество пластиковых бутылок из-под газированной воды, не спешите выбрасывать их на свалку — они еще могут пригодиться в хозяйстве. Например, пустая тара подойдет для изготовления простых самодельных фонтанчиков, при помощи которых легко организовать оросительную систему полива газона (на тот случай, если под рукой нет дождевателей и разбрызгивателей для огорода).

А еще вы можете с пользой провести свободное время вместе с детьми, сделав фонтан из пластиковой бутылки. Такая самоделка будет очень интересной для юных изобретателей и достаточно проста в изготовлении.

Фонтан, который работает сам из пластиковых бутылок

Классическая схема фонтана Герона описывается еще в учебниках по физике 7 класса, и представляет собой 3 емкости с водой, расположенные одна над другой и соединенные тремя трубками. Для домашнего эксперимента как раз подойдут пустые пластиковые бутылки из-под минеральной воды или газировки. Первая трубка выходит из верхней чаши и опускается до самого дна конструкции. Вторая, которая крепится отдельно от первой, выходит из нижней емкости, заходит в среднюю и доходит практически до самого верха. Третья трубка идет со дна средней емкости и входит в верхнюю чашу.

«По умолчанию» вся жидкость находится в средней емкости. Чтобы фонтан начал работать, нужно добавить немного воды в верхнюю чашу — тогда по первой трубке жидкость начнет автоматически поступать в нижнюю емкость, пока не заполнит полностью. В это время будет расти давление воздуха, который по второй трубке будет передаваться в средний резервуар. При этом на воду также будет воздействовать давление, в результате чего она по третьей трубке начнет подниматься в верхнюю чашу и струиться вверх. Выполнив это стандартное задание по физике, вы сможете повторить опыт великого греческого математика и изобретателя Герона Александрийского.

Самостоятельное изготовление фонтана Герона

На сайте представлена инструкция, как сделать фонтан из пластиковых бутылок, которая поможет выполнить опыт без ошибок. Для этого эксперимента можно использовать пустую тару любого объема. Для начала потребуется сделать чашу будущего фонтана — отрежьте от одной бутылки «конус» с горлышком нужной вам высоты. Соедините все элементы конструкции, как показано на рисунке ниже, предварительно просверлив отверстия под трубки.

Активировать фонтан Герона своими руками из бутылок очень просто: сначала залейте него количество воды, равное по объему средней емкости, потом дождитесь, пока она полностью стечет в нижнюю часть фонтана, а затем переверните конструкцию верх дном. Жидкость начнет перетекать в среднюю емкость. Этот процесс еще называют «зарядкой фонтана», потому что он длится, пока вся вода не стечет вниз. Запустить фонтан тоже просто — добавьте немного воды в чашу, чтобы замкнуть систему, и наслаждайтесь удивительным зрелищем.

Фонтан из бутылок своими руками будет работать, пока не израсходуется вода в среднем резервуаре — затем потребуется перезарядка. Обратите внимание, чем больше пластиковые бутылки по объему, тем дольше будет функционировать фонтан. Высота струи напрямую будет зависеть от фактической разности уровня воды в средней и нижней емкости. Главное — это не запутаться с трубками.

Ещё один важный момент, на который обязательно нужно обратить внимание, это герметичность соединений. По этой причине после завершения сборки места входа трубок в крышках залейте термоклеем или герметиком. Если под рукой нет герметика, в качестве альтернативного варианта можно использовать обычный пластилин, но учитывайте, что в этом случае возможна протечка.

Расходные материалы

Для изготовления самодельного мини-фонтана используются подручные материалы, которые найдутся в любом доме:

• пластиковые бутылки из-под газировки или йогурта;
• гибкий шланг, стеклянные трубки или соломинки для коктейля;
• термоклей или герметик;
• сверло или гвоздь (чтобы проделать отверстия).

Если вместо жестких трубок вы будете использовать гибкий шланг, то в пластиковых крышках (в местах соединения) можно вставить отрезки от толстого стержня шариковой ручки или коннекторы от капельницы.

Инструменты

Чтобы сделать фонтан, вам потребуется минимум инструментов: канцелярский нож или ножницы, пистолет для работы с термоклеем или другим быстросохнущим герметиком, электродрель или шуруповерт — если вы будете сверлить отверстия в крышках.

Если вы поймёте принцип данного фонтана и освоите его изготовление, нечто похожее можно сделать и на дачном участке.

Фонтан Герона разоблачение. Список изобретений:

Мы веками восхищались миром Древней Греции, где разум мог подняться над повседневностью в поисках великого. Время расцвета науки, искусства и философии, ярких идей, которые затем охватят весь мир. В центре этого века чудес лежала не Италия или Греция, а город на севере Древнего Египта — Александрия. В то время, пока римляне были поглощены войнами, а греки грезили философией, в Александрии думали о самой мысли. Здесь можно было обнаружить не очень известного грека, какими были Архимед , Платон или Аристотель, он был изобретателем. Он почти положил начало промышленной революции 2 тысячи лет тому назад. Современники называли его «меканикос», а нам он известен как Герон Александрийский , а мы вам расскажем всё про Герона в этой статье.

Сейчас мы живём в индустриальный век, мы окружены различными машинами и механизмами. Возможно будущие поколения скажут, что именно мы положили начало эпохи машин, ведь появились автомобили, самолёты, компьютеры и роботы. Но мы не первые, кто мечтал о том, чтобы повседневные заботы решались с помощью машин. Об этом думал ещё Аристотель, он представлял себе мир, где ткацкие станки были бы автоматические, арфы сами бы играли мелодию, мастерам не требовались бы помощники и не было бы необходимости держать рабов, чем это не копия современного мира? Но Герон шагнул ещё дальше. Он не просто мечтал о машинах, он их строил!



Герон Александрийский. Современная зарисовка.

Две тысячи лет назад Герон открыл эру механизации, создавая машины, которые до сих пор потрясают наше с вами воображение. Герон жил в Александрии в те времена, когда этот город был самым многонациональным в мире. Это прекрасное место, где когда-то жила неотразимая царица Клеопатра, сосредоточило в своих недрах все знания классического мира. Великие умы приезжали сюда ради торговли самым ценным из богатств — ни золотом, ни рабами, ни серебром, а знаниями. Два тысячелетия назад это был центр мировой науки. Банком этих знаний была великая библиотека. Здесь были собраны труды греков, египтян и других народов. Свитки были заполнены баснями, стихами, трудами математиков и философов. Именно там хранились все изобретения Герона. Ни одна из его машин не сохранилась до наших дней, и мы почти ничего не знаем о самом изобретателе, но имеем представления об его чудесных творениях, ведь описания этих машин дошли до нас в виде копий тех свитков, что писал Герон. Они открывают окно в его волшебный механизированный мир. Так в Оксфордском университете сохранилась одна из копий книг, которая описывает труды великого изобретателя.  Среди его изобретений есть такие, которые предназначаются для дома, а другие использовались как развлечение на званных обедах, некоторые производили спецэффекты в театре (звенели, жужжали, свистели, создавали звуки животных и так далее), но чаще всего машины Герона можно было встретить не в этих местах, а в храмах.

Как долго работает фонтан Герона.

Фонтан Герона  — прибор, придуманный в I веке н. э. древнегреческим учёным Героном Александрийским .

Прибор состоит из трёх сосудов, помещённых прямо один над другим и сообщающихся между собой: два нижних закрытые, а верхний имеет форму открытой чаши. Средний сосуд практически полностью заполнен водой, также вода наливается в верхнюю чашу. Вода из верхней чаши по открытой трубке, доходящей почти до дна, течёт в нижний сосуд. Воздух в нижнем сосуде сжимается, повышая там давление . По трубке, идущей от верхней части нижнего сосуда практически до верхней части среднего сосуда, давление по воздуху передаётся в средний сосуд. Повышение давления в среднем сосуде заставляет воду в нём подниматься по трубке, проведённой почти от дна среднего сосуда в верхнюю чашу, где из конца этой трубки, возвышающейся над поверхностью воды, и бьёт фонтан.

Вода из верхней чаши поступает в нижний сосуд, где уровень воды постепенно повышается, и потому высота давящего столба постепенно уменьшается; уровень воды в среднем сосуде также понижается. По этим двум причинам высота фонтана постепенно убывает и, наконец, движение воды прекращается.

В идеальных условиях высота фонтана равна разнице уровней поверхности воды в среднем и нижнем сосудах. В действительности трение жидкости, движущейся в трубках, и другие причины уменьшают высоту фонтана.

СПб., 1890—1907.

"Вечный" фонтан Герона

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии. На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей.

Фонтан Герона - это диковинный декор, работающий без электричества. Это интересное "сооружение" можно сделать самостоятельно в домашних условиях и удивить своих друзей.

Древнеарабские рукописи донесли до нас рассказ об удивительных творениях античного изобретателя Герона Александрийского. Одно из них — красивая чудо-чаша в храме, из которой бил фонтан. Нигде не было видно никаких подводящих труб, а внутри — механических устройств. Откуда же бралась вода? Почему устремлялась вверх?! Даже современный человек удивился бы. Ведь это вопреки закону всемирного тяготения! Но увидеть прапраправнука героновского фонтана можно было на недавней выставке научно-технического творчества молодежи. Среди ее экспонатов демонстрировался сосуд, очень похожий на древнюю чашу. Из него тоже фонтанировала вода. Сосуд можно было потрогать, взять в руки… Но как и откуда бил фонтан — оставалось секретом. Чудо? — Нет, — ответил автор игрушки Виктор Жигунов. И объяснил нам принцип действия на простейшей модели.

А тут вам объяснит принцип работы фонтана Герона Александр Пушной в начно-популярной передаче "Галилео. Эксперимент. Фонтан Герона"

Именно независимой работой интересен фонтан Герона. Многие современные юные исследователи часто пытаются создать такой аппарат своими руками. Как это сделать, можно посмотреть в роликах и почитать на других сайтах, где подробно показан алгоритм создания фонтана Герона из разных подручных средств.

ФОНТАН ГЕРОНА СВОИМИ РУКАМИ

Как сделать фонтан Герона из пластиковых бутылок

Фонтан Герона без трубок

ЗДЕСЬ ВЫ МОЖЕТЕ НАЙТИ ИНТЕРЕСНЫЕ МАТЕРИАЛЫ

О СОЗДАНИИ ФОНТАНА ГЕРОНА

***

Как сделать фонтан Герона из бутылок (полное иллюстрированное описание и расчеты)

***

Секрет фонтана Нерона спустя 20 веков

***

Тут вы сможете прочитать о самом Героне Александрийском.

Источник: https://interior.ru-best.com/interer-dlya-doma/kak-sdelat-vechnyy-fontan-kak-zastavit-tech-vodu-bez-postoronnego-vmeshatelstva

Фонтан Герона практическое применение. Чем запомнился Герон Александрийский

Его знания опираются на труды Архимеда. Герон лично описал полное лунное затмение, произошедшее 13 марта 62 года. К его творениям относятся: создание арбалета с самостоятельной зарядкой, автоматически открывающихся дверей, собрал кукольный театр, работающий автоматически.

Изобретенные умельцем работы говорят о том, что это был талантливый инженер, внесший очень важную лепту в развитие всего человечества.

Герон увлекался точными науками . Его учителями, которых он упоминал в своих записях, были Евклид, Ктесибия и Архимед.

Огромным вкладом в развитие всех точных наук на планете являются его книги, в которых Герон Александрийский отразил не только собственные творения, но и изобретения его современников.

Труды мыслителя, дошедшие до нашего времени, систематизируют знания того времени в таких областях, как механика, автоматопоэтика, метрика и другие.

Удивительно, но только в 1814 году опубликовали его труд «О диоптре», воспользовались его техникой съемки. Уникальное приспособление, измеряющее углы, «пролежало» почти две тысячи лет, чтобы найти достойное применение! Неудивительно, что современники не приняли гениального инженера.

«Механика» Герона описывает пять способов механизмов, на которых крепится практически вся современная техника. Вся уникальность в простоте: винт, клин, ворота, рычаг и блок.

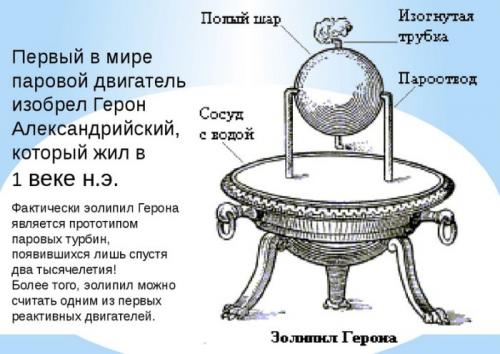

Ученый муж описал принцип работы паровых турбин, так что шар Эола, можно сказать, принадлежит тоже замыслу Герона.

Много работ генератора мудрых мыслей посвящены теме оптики . Александрийский вундеркинд исследовал преломление световых лучей. Знаменитый первооткрыватель смог объяснить их прямолинейность. Также мыслитель делал предположения об огромной скорости лучей, способности распространяться. Проводил опыты по отражению в зеркале и преломлениях.

Математике Герон уделял особое внимание. Его труду относится характеристика геометрических фигур . Всем школьникам знакома теорема Герона о площади прямоугольного треугольника. Все без исключения находили площадь треугольной фигуры по полупериметру с тремя сторонами.

Очень много описаний формул присутствует в его работах. Однако по какой-то причине не было доказательств их. Может быть в связи с этим пользование новинками не находило отклик среди современников.

Вся тяжелая работа совершалась рабами, а труды изобретателя не были по достоинству оценены.

Среди выдающихся изобретений Герона Александрийского существует автоматическая лампа. В древнем мире помещения освещали масляными лампами с горящим фитилем из ткани. Проблема была в частом подливе масла из-за быстрого сгорания. Мастер добавил к лампе зубчатое колесико, через которое добавлялся фитиль, и поплавок, указывающий на выгорание масла.

Одним из его «памятников» является пожарный водяной насос постоянно подающий воду. Изменив принцип его работы, Герон создал фонтан, который назвали его именем. Работа его проходила без использования энергии из вне.

Усовершенствованный фонтан Герона. Наши спонсоры

Данный Фонтан из пластиковых бутылок не требует никаких денежных затрат. Ведь, гравитация, благодаря которой он работает, пока бесплатна.

Фонтан Герона Александрийского известен уже 2000 лет. Тем не менее, многие с ним знакомятся впервые. Уникальность данного фонтана заключается в том, что его струя бьёт выше уровня воды-источника, и этопри отсутствии двигателя!

Фонтан Герона Александрийского является загадкой для непросвещенного человека. Создается впечатление, что нарушается закон о сообщающихся сосудах. Кажется, что фонтан может работать вечно, потребляя свою собственную воду.

Данный фонтан удобно использовать дома в качестве увлажнителя воздуха для цветов.

Инструкция пользования фонтаном:

1. Открутить нижнюю бутылку и заполнить ее водой.

2. Прикрутить бутылку с водой обратно.

3. Перевернуть фонтан чашей вниз и дождаться, когда вода перельется во вторую бутылку.

(Если вода сразу не льется, следует немного нажать на бутылку, чтобы запустить процесс)

4. Поставить фонтан вверх чашей. Фонтан готов к запуску.

5. Для запуска фонтана необходимо налить в чашу немного воды (30-50 мл).

6. После окончания фонтанирования перевернуть фонтан чашей вниз для перезарядки. (Раскручивать фонтан и доливать в него воду уже не нужно)

7. Можно снова повторять пункты 3 – 6 до бесконечности!

Желаем приятно провести время, наслаждаясь нашим фонтаном!

МАТЕРИАЛЫ:

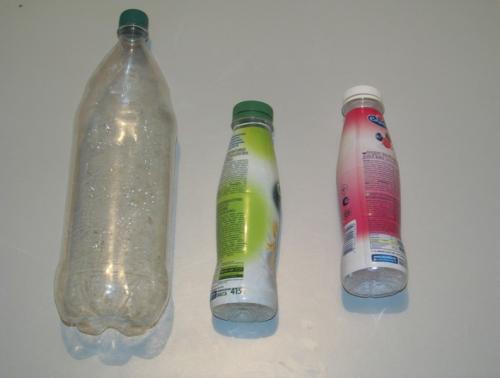

Пластиковая бутылка (2 л) и две бутылки от питьевого йогурта.

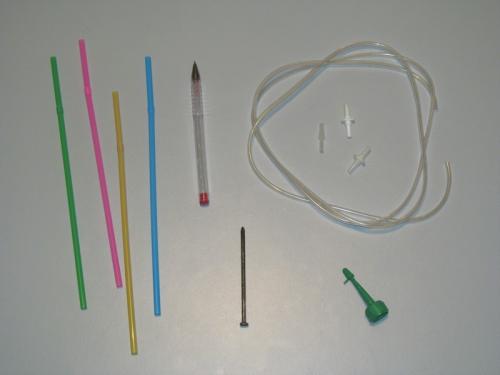

Соломинки для коктейля, стержень от гелевой ручки, трубка от капельницы, коннекторы от капельницы (можно вместо них использовать отрезки от гелевого стержня), гвоздь, колпачок от клея.

ОБОРУДОВАНИЕ:

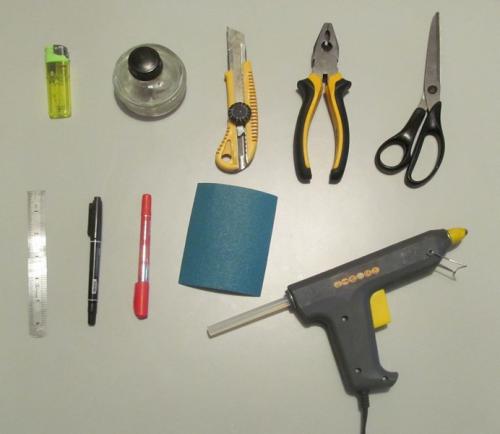

Спиртовка, нож, плоскогубцы, ножницы, маркер, наждачная бумага, клеевой пистолет (или любой другой водостойкий клей).

ИНСТРУКЦИЯ:

Шаг 1.

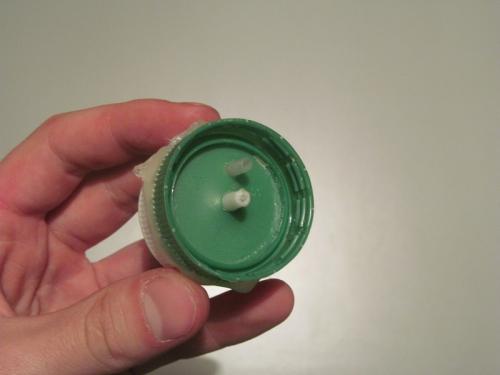

Зачищаем наждачной бумагой пробки от бутылок и склеиваем их клеевым пистолетом. Разогретым на спиртовке гвоздем проделываем два отверстия в склеенных пробках. Вставляем в отверстия коннекторы от капельницы.

Шаг 2.

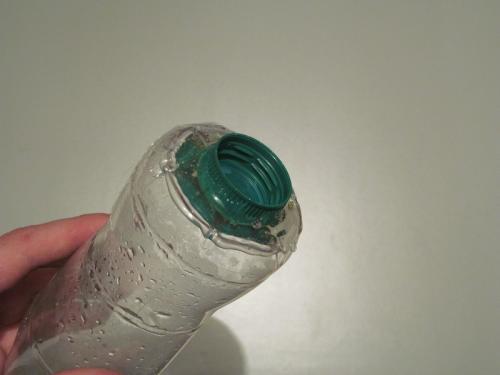

Ко дну бутылки от йогурта приклеиваем пробку от 2 л бутылки. Проделываем в ней два отверстия горячим гвоздем.

Шаг 3.

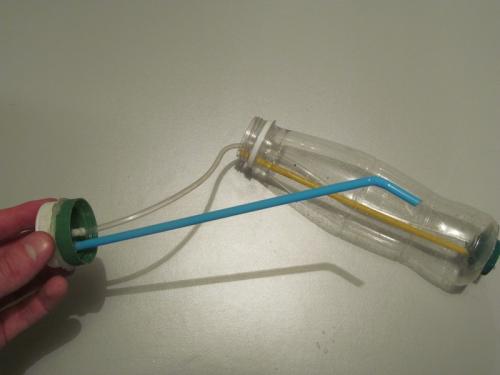

В отверстия вставляем трубку от капельницы (

40 см) и соломинку без гофрированной части. Удлиняем соломинку с другой стороны, чтобы она доставала до горлышка бутылки. В конец трубки от капельницы вставляем отрезок стержня от гелевой ручки для жесткости и герметизируем щели вокруг обеих трубок клеем.

Шаг 4.

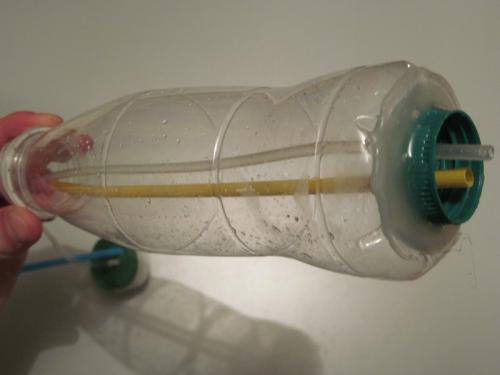

Вставляем второй конец трубки от капельницы к центральному коннектору в склеенных пробках. Ко второму коннектору присоединяем трубочку от коктейля. Обрезаем конец трубочки, чтобы она доставала до дна бутылки.

Шаг 5.

Фонтан Герона схема. Принцип действия фонтана Герона из бутылок

Чтобы собрать фонтан в домашних условиях из бутылок, необходимо ознакомиться с принципом его работы, особенностями устройства. Основой в данном случае является механизм гидропневматики, где выталкивание воды струей вверх происходит за счет работы воздуха и самой жидкости. Кроме этого, здесь не последнюю роль играет гравитация, создающая в системе фонтана нужное давление. Составляющими такой конструкции выступают три емкости:

1. Чаша, которую условно можно обозначить стартовым местом, откуда вода начинает свое перемещение по системе. Представляет она собой открытый резервуар, напоминающий по внешнему виду миску, тарелку. Из этой чаши жидкость по тонкой трубке направляется в пустую тару, находящуюся в самом низу фонтана.
2. Нижний резервуар (пустой), он необходим для создания давления из стекающей с чаши жидкости, которая сжимает находящийся в нем воздух. В результате вода струей выталкивается вверх. Помимо этого, в данной пустой емкости собирается жидкость, создающая то самое нужное давление. Вода остается здесь до следующей перезарядки системы.
3. Верхний резервуар, который в заряженном состоянии наполнен водой. Это та жидкость, что выходит наружу в виде тонкой струи. Процесс выталкивания осуществляют за счет сжатого воздуха – давления, которое появилось в нижней емкости. Поступая по тонкой трубке в верхний резервуар, воздух выталкивает оттуда воду. А она уже в виде фонтанчика опять поступает в чашу, из которой стекает в нижнюю емкость.
