Установка расширительного бака для системы отопления закрытого типа.

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов - тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса.

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей - это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.
Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления.
Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью - без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы.

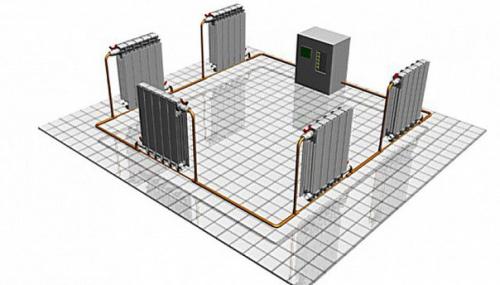

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам "Теплого Пола"), установленным в помещениях в необходимом количестве.
Но любая жидкость общие физические свойства имеет. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов - это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст "Пробку", препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.
Еще не столь в частном строительстве особой альтернативы и не существовало - в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.
Закрытая же система - полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.
Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера - более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а "Наездами", время от времени.
В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.
А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел - здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это - отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
Закрытая система отопления с принудительной циркуляцией - менее инертна - она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Совершенно неоправданные потери в области расширительного бака открытого типа исключаются.
Разница температур в трубе подачи и в обратке в токах соединения с котлом - меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра - налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
За расширительным баком открытого типа необходим контроль - для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т. п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
И, наконец, такая система - наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.
Из серьезных недостатков можно упомянуть только один. Это - обязательность "Группы Безопасности", включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.
Как устроен и как действует расширительный бачок для отопления закрытого типа?

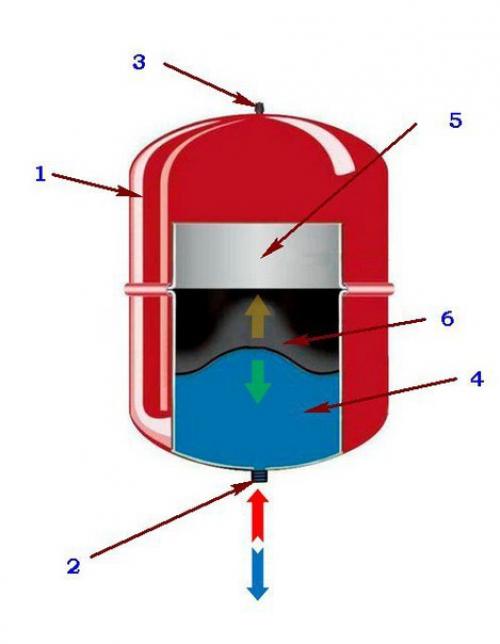

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью (рис 3:
Обычно вся конструкция размещена в стальном штампованном корпусе (поз. 1) цилиндрической формы (встречаются бачки в форме "Таблетки". Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. Существуют бачки синего цвета - но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования.
С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.
С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.
Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной - воздушная (поз. 5).
Мембрана из эластичного материала с низким показателем диффузии изготовлена. Ей придана специальная форма, которая обеспечивает "Упорядоченную" деформацию при изменении давления в камерах.
Принцип работы - несложен.
В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка. При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка.
В том случае, если давление в системе отопления достигает критического порога, то должен сработать клапан в "Группе Безопасности", который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.
Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец. В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки - ножки для размещения его на полу.

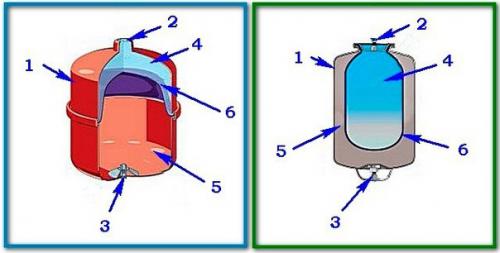

Кроме того, могут они различаться и конструкцией самой мембраны (рисунок 4:
Слева показан расширительный бачок с мембранной - диафрагмой (она уже была рассмотрена выше. Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

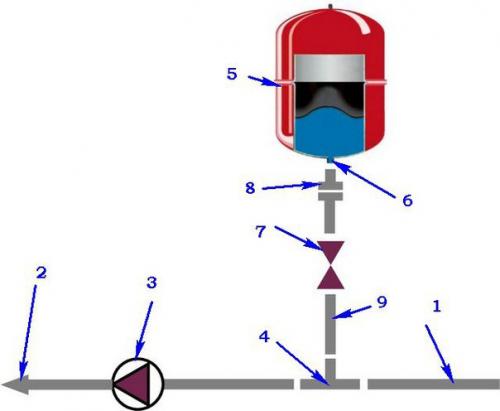

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления (рисунок 5:
На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно - перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4. способ монтажа может быть разным - все зависит от типа используемых труб - металл, полипропилен или метоллапластик.
На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7. он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой - "Американкой" (поз. 8. в рабочем положении кран должен быть постоянно открытым.
От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют - но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.
